что по длине спирали тэна фаза плавно переходит в нейтральdranek, 26 Дек. 24, 04:04

Окстись, длина волны при 50 Гц - 6000 км(!), по какой, к чёрту, длине спирали?
А уж на разгоне или околомаксимальной моще - ну точно не "значительно меньше")
Троооллишь, я догадался, наконец - умолкаю тему засорять))

Твердотельное реле/семистр регулятора должно отключать/подключать именно фазу.Правильная полярность подключения важна.dranek, 26 Дек. 24, 00:45

да, при коммутации "нуля" помех больше. Помеха эта электростатического характера, т.е. излучение с проводников имеющих ненулевой потенциал относительно земли. Если коммутируем фазу, то таким проводником является только один провод кабеля к ТЭН, второй постоянно на нуле и он частично "принимает на себя" излучение соседа.
Если коммутируем ноль, то излучают оба провода к ТЭН.
Заземление куба тут не очень помогает, надо экранировать силовой кабель к ТЭН, фольга или "чулок" с подключением экрана к силовой земле.
Но чем так изголяться, проще и дешевле правильно подключаться к фазе.
При трехпроводной сети, с "честным" проводом заземления, индикатор простейший - световой индикатр (неонка или параллельно-встречно два светодиода) через резистор 1..2 МОм не менее 0,5 вт мощностью, между проводом фазы и желто-зеленой землей

Найду ферритовое кольцо побольше, намотаю пару-тройку встречных витков проводом 2.5 кв.мм.dranek, 26 Дек. 24, 04:04

в китае этого добра навалом
синфазный дроссель на 10А, который надо ставить на входе из сети: https://aliexpress.ru/item/32953940302.html
последовательный с симистором дроссель на 20А https://aliexpress.ru/item/4000620562327.html

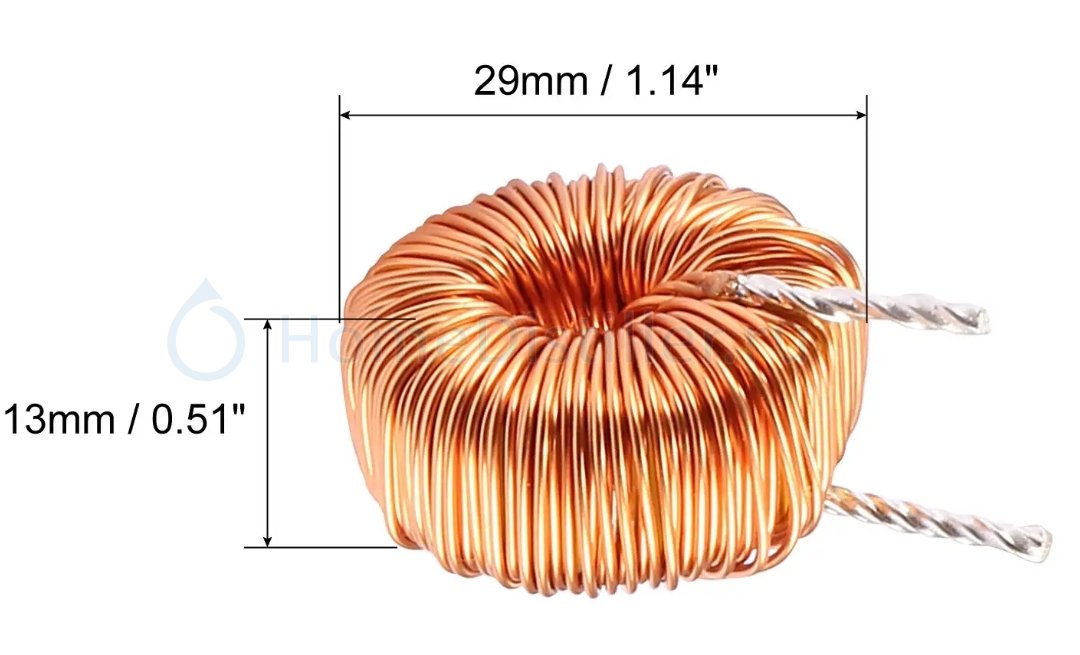

последовательный с симистором дроссель на 20АVolume, 26 Дек. 24, 08:52

Самое главное в нём:

;D

Volume, серьезно, через вот это трехкиловатный тэн подключить? И мучить часов по 10?

а что смущает? 20 А это максимальный ток, 3кВт это 15 А. Да, нагреется, 50..60 градусов для дросселя - это нормально, значит правильно, без излишних запасов рассчитан. У обмоточных проводов, к примеру, ПЭВ, до 105 градусов рабочий диапазон.

Volume, просто привык всё делать с приличным запасом прочности, кустарщина ведь.
Про электростатическую природу помех согласен с вами. Когда использовал DS18B20 экранировал оплёткой их кабели и соединял с Gnd экраны со стороны автоматики, это помогало, но не до конца. Силовые кабели в металлорукав одеть не додумался, надо будет попробовать. Брутальненько будет смотреться.

Силовые кабели в металлорукавdranek, 26 Дек. 24, 14:16

тут аккуратно надо, кроме изоляции от силовых жил, нужна изоляция и снаружи, по ТБ

Volume, соглашусь, надо беречься, значит плюс пвх шланг снаружи

надо беречься, значит плюс пвх шлангdranek, 26 Дек. 24, 14:28

вБбШвнг

вБбШвнгkvic, 26 Дек. 24, 14:59

И закопать сразу.

Добрый вечер всем участникам и с Наступающим Новым Годом . Не будут ли любезны завсегдатаи обсуждения напомнить - чем закончилась история с напечатанным на 3D-принтере корпусом для стабилизатора из готовых китайских блоков, который используют в связке с "Самоваром"? Не получила ли эта разработка продолжения? Первоначальный вариант корпуса был всё-таки изрядно маловат?

У меня в него тестовый вариант влез. Но да, там плотненько

Жаль что нет варианта побольше, придется очередную распредкоробку приспособить.

Жаль что нет варианта побольше, придется очередную распредкоробку приспособить.SLOG, 28 Дек. 24, 09:51

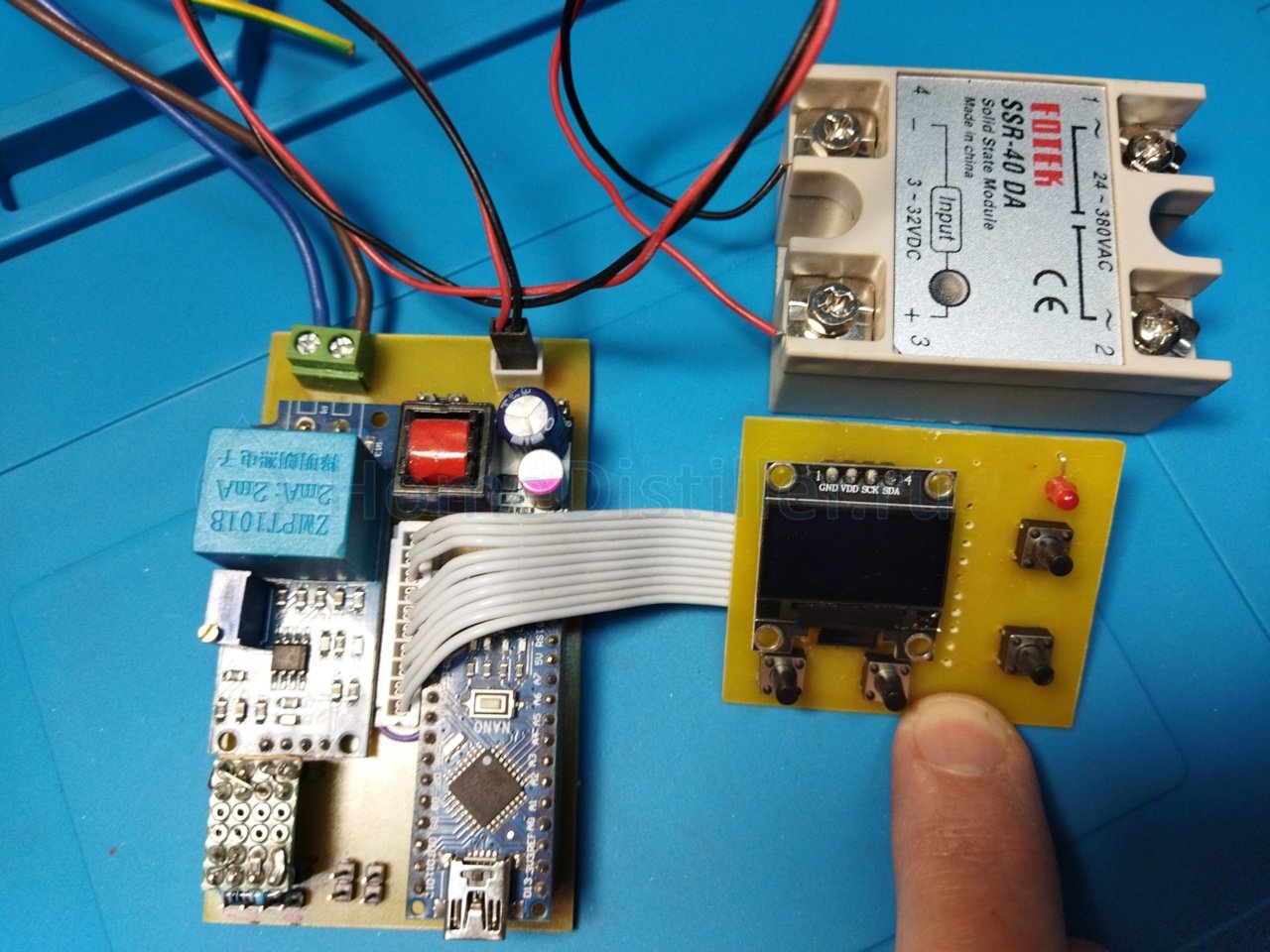

Я его в корпус 3DIN всовывал. На печатной плате. Вместе с ADUM и прочим, но без RM1HLE-30A, которое считаю совсем не обязательно к использованию.

Я его в корпус 3DIN всовывал.Kuban, 28 Дек. 24, 10:02

Это корпус на DIN-рейку на 3 модуля? А твердотельное реле отдельно установлено?

Да. Экспериментальная версия. Но работает. А твердотельное реле всегда на радиатор сажаю. На всякий случай. Тем более что в Самоваре использую еще одно твердотельное реле - на открытие охлаждения. Планировал на 1 радиатор два посадить. Но дальше этого дело не пошло. Другой регулятор больше нравится.

Жаль что нет варианта побольшеSLOG, 28 Дек. 24, 09:51

А зачем, если в эту умещается?
Можно и больше сделать, если надо.

А зачем, если в эту умещается?lkosoj, 28 Дек. 24, 13:06

Мне компоновка не совсем подходит - всё торчит в разные стороны

Добавлено через 2мин.:

Другой регулятор больше нравится.Kuban, 28 Дек. 24, 12:41

Регулятор от Виктора (kvic)?

Регулятор от Виктора (kvic)?SLOG, 28 Дек. 24, 13:51

Да

Мне компоновка не совсем подходит - всё торчит в разные стороныSLOG, 28 Дек. 24, 13:51

Предложите свою, удобную. Сам давно о такой размышляю.
Тогда на досуге нарисую коробку.
Пока подумываю о разъёмных двух полубоксах, в одной половинке силовая часть, в другой - ардуина, дисплей, кнопки, датчик напряжения. Датчик напряжения имхо надо ставить так, чтоб снаружи через отверстие можно было подкрутить подстроечник. Провода от него до ардуины минимальной длины и на пайке. Всё силовое так, чтоб был доступ к винтовым зажимам. В варианте Алексея непонятно чем и как запитана ардуина. Этот вопрос вообще у всех по разному решен думаю. Еще мне мембранные кнопки не нравятся, имел с ними неприятный опыт. После хранения одна из кнопок из-за постоянного прижима запала и перестала отжиматься, деформировалась мембрана.
А может и не надо никаких полубоксов, зачем усложнять, просто расставить всё на плоскости. Розетку и радиатор твердотельного реле прицепить на верхнюю крышку рядом с дисплеем и кнопками. Тоже не оптимально как то и неудобно в сборке и наладке.
В общем у меня пока нет сформировавшегося оптимального решения.

Еще было бы здорово если бы lkosoj исходниками своего корпуса поделился, чтоб эскизы на посадочные размеры для компонентов заново не рисовать.
