SLOG, так пойдёт?dranek, 30 Дек. 24, 18:56

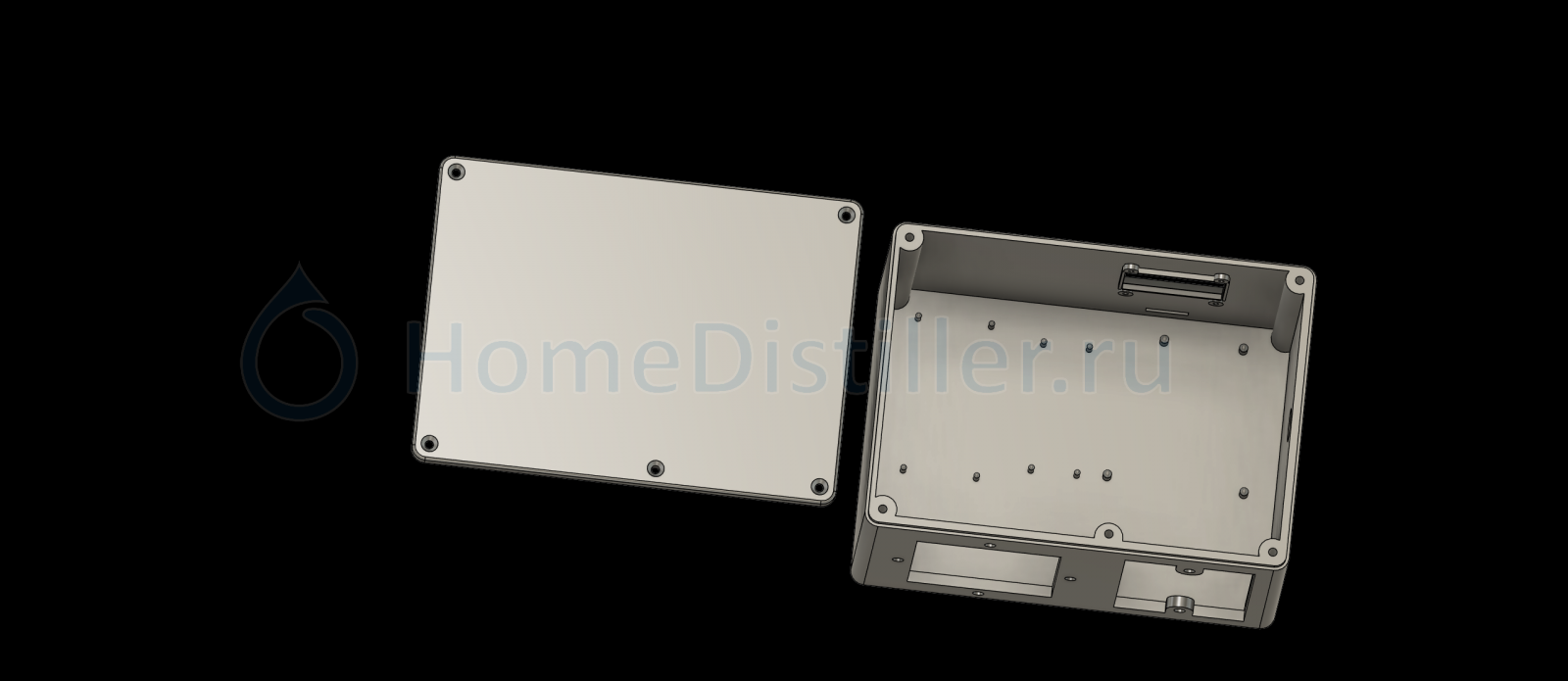

Пойдёт конечно. А можно между окнами для розетки и твердотельного реле сделать ещё один столбик под винт крепления крышки в качестве усилителя задней стенки?
Кстати, подсмотрел на другом ресурсе - там делали боковые стенки корпуса отдельными элементами, которые собирались в пазы вертикальных стоек. Стойки тоже выполнены отдельными элементами и крепятся саморезами к верхней и нижней крышке корпуса.

ais77, Каждому своё. Мне удобней соединение розетка-вилка. Поделил 3кВт ТЭН как учил kuban на 1+2 кВт. 1 кВт подключаю на разгон. Если пробьёт ssr40-da достану из запасов китайский регулятор подключу в промежутке между stab avr и тэном и выставлю вручную мощность. Самовар если что отключит всё контактором. А можно и просто 1 кВт вместо 2 кВт и закончить в плёночном. Дело секунд вилку достать и вставить. Для бытовой розетки 16А 2 кВт равносильны утюгу или чайнику, вполне по силам.
Плюс мобильность и удобство монтажа.

SLOG, стойку сделаю.
Можно и на пазах сделать, но тогда проще все стенки из фанеры вырезать, даже просто из экономии времени и пластика.

Если не затруднит, напишите коды этих ваг.kvic, 31 Дек. 24, 11:19

В отечественной рекламе 221-й серии пишут 32 Ампера и до 6 кв.мм. сечение проводника. Но гложут меня смутные сомнения... Да и на самом разъёме как правило меньшее значении написано. Сейчас вообще в магазине (особенно сетевом) не поймешь - WAGO это или подделка под WAGO . На подделке вообще можно что угодно написать - как на заборе.

Добавлено через 3мин.:

Можно и на пазах сделать, но тогда проще все стенки из фанеры вырезать, даже просто из экономии времени и пластика.dranek, 31 Дек. 24, 11:35

Справедливое замечание. Просто боюсь, что мой принтер окошки с поддержкой не сдюжит с первого раза - это у него больное место к сожалению. А так-то сложность переделки модели сознаю .

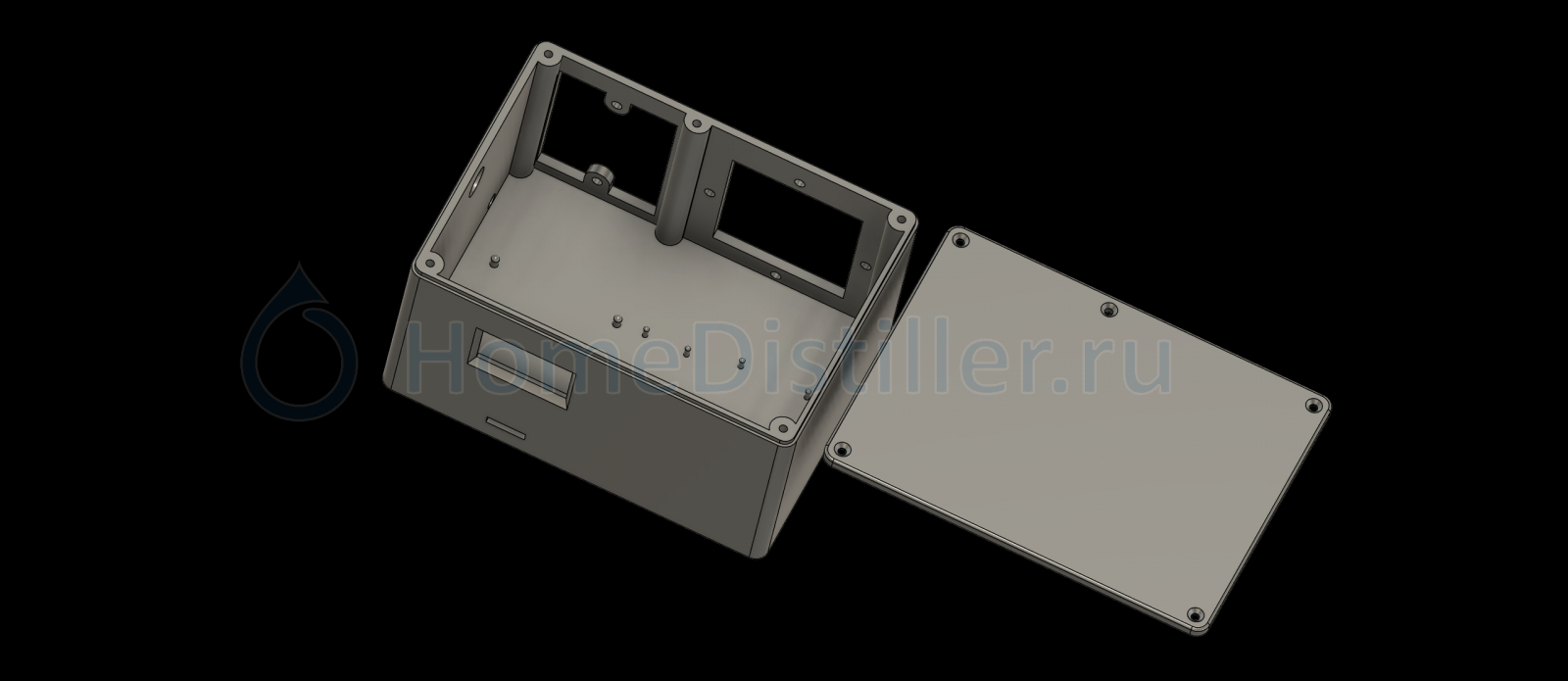

SLOG, Cо стойкой

Body1-1.stl Body3-1.stl SAM AVR BOX v20m.f3d
На пазах потом, если такой конфиг устраивает. Чем питать собираетесь? Тоже ведь в корпус надо засунуть.

напишите коды этих ваг.kvic, 31 Дек. 24, 11:19

Да обычная 222-я серия - в любом хозяйственном есть, типа этих.
В даташитах на 221-ю тоже 32А, но я их только на внутренние соединения юзаю в силу компактности - землю там раздать в Самоваре желающим или 3.3В какие, тоже удобно

Чем питать собираетесь?dranek, 31 Дек. 24, 12:52

Сейчас использую нутрянку от такого блока питания - без корпуса понятно, но всё-равно достаточно крупный девайс. Но можно и на какой-нибудь стандартный поменять, если под него крепление будет.

SLOG, придется на одну из боковых стенок его плату лепить.
Я так заказал HLK-5M05, но под регулятор или плату разведу на всё уже или на макетке спаяю.

Cо стойкойdranek, 31 Дек. 24, 12:52

А сколько времени занимает печать корпуса, если не секрет?

kvic, от принтера зависит. На моем прогноз без крышки 5-9 ч в зависимости от плотности заполнения.

Добавлено через 3ч. 1мин.:

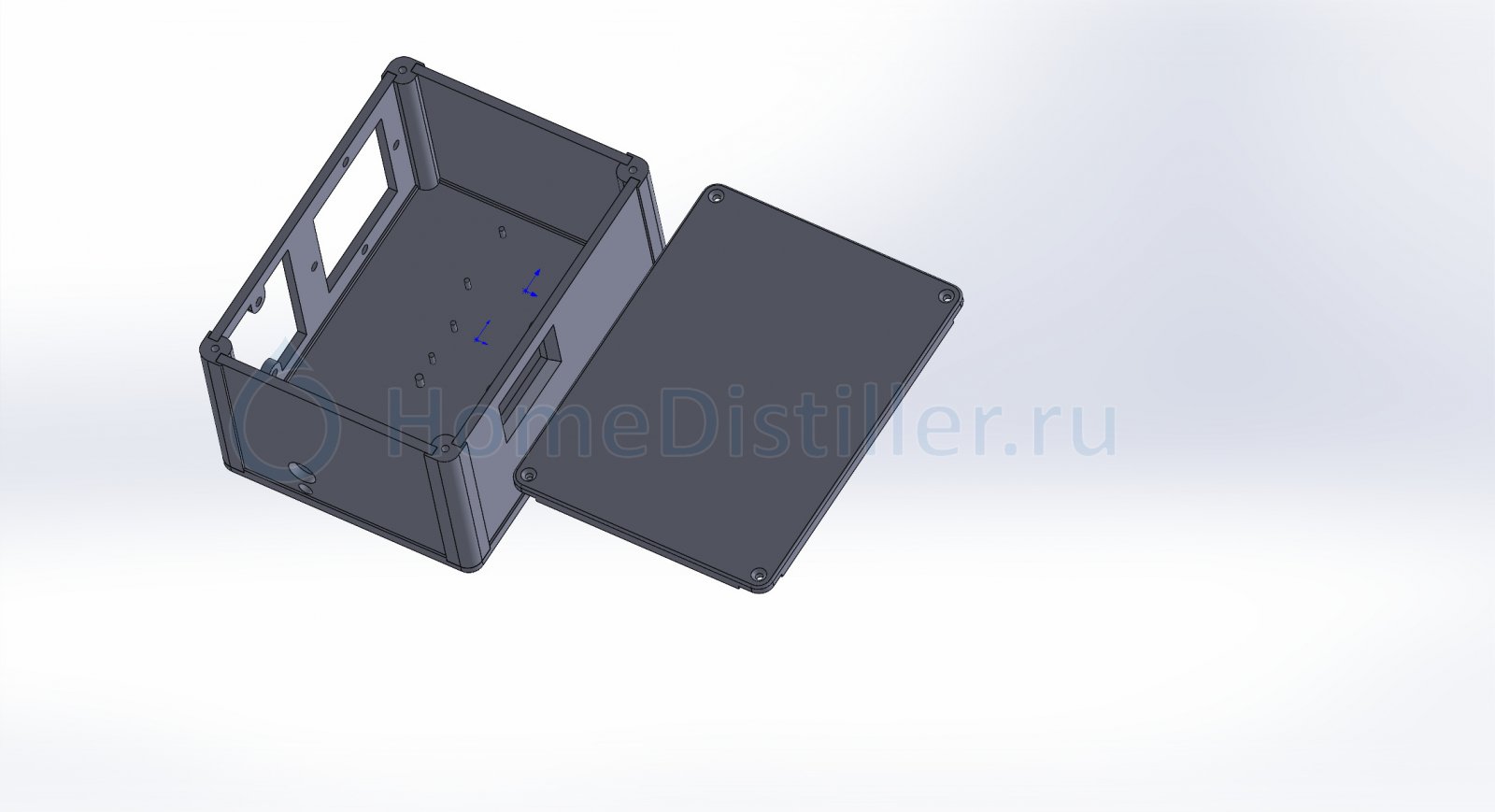

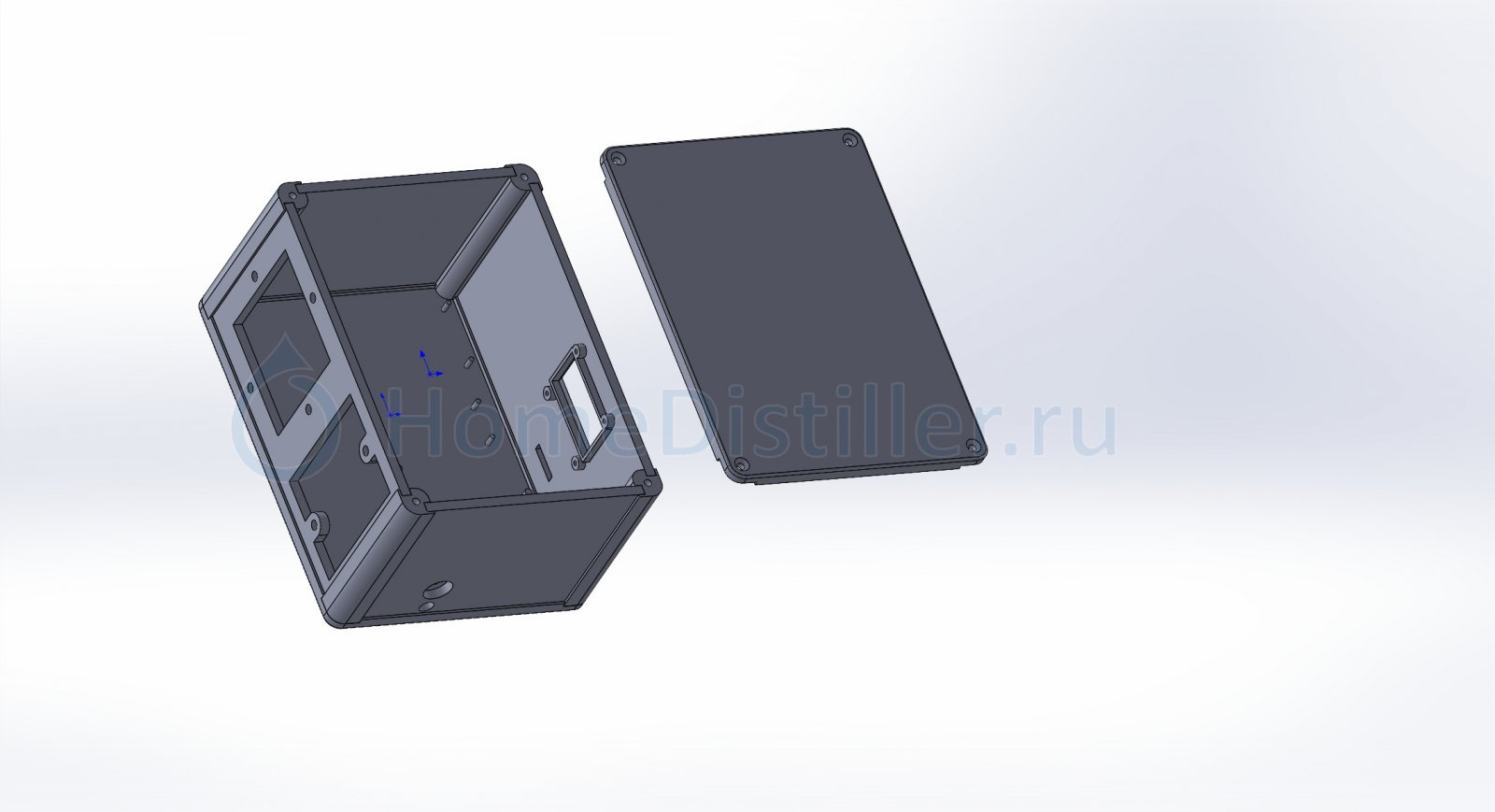

SLOG, Со стойками, запихал все в один stl, лень было разносить.
Промежуточную стойку не делал, теперь имхо в ней смысла нет.

SAM AVR v22 stoyki.STL SAM AVR sw.rar
И перешел опять на Solid Works, мне в нем удобней.

Со стойками, запихал все в один stldranek, 31 Дек. 24, 14:39

Ух ты! Вы просто Дедушка Мороз! Вот это подарок под ёлочку! Теперь и у меня Новый год настоящий!
СПА-СИ-БО!

З.Ы. Всех с Наступающим!

решил сделать автоматику,
скачал версию 6,20
пытаюсь загрузить. выдает ошибку

Arduino: 1.8.19 (Windows 10), Плата:"DOIT ESP32 DEVKIT V1, 80MHz, 921600, None"

Samovar:19:27: fatal error: esp32/rom/rtc.h: No such file or directory

compilation terminated.

exit status 1

esp32/rom/rtc.h: No such file or directory

Подскажите в чем проблема

fok52, на первый взгляд криво встал sdk. Попробуйте понизить версию в менеджере плат до 2.0.11.
Как описано здесь.

Привет.
Коллеги, вопросы про работу с НБК в Самоваре.
Версия 6.20, установил сегодня. Кстати, обошлось без танцев, все встало сразу и без проблем.
Подгрузку интерфейса через интернет не отключал.

1. В настройках появилось поле "Давление, при котором включится авария", по умолчанию стоит 0.00 мм.рт.ст.
Хотелось бы понять, как это работает.
Я заметил, что мой датчик давления иногда (очень редко, но бывает) выдает 0.00 мм.рт.ст. в течение одного отчсета.
Может ли это привести к аварийному отключению всего процеса, если да, то как этого избежать?

2. В программах НБК доступно 5 программ. Я в первый раз не собираюсь пользоваться автоматикой, пока планирую в первый раз вручную все прогнать. Вопрос: установив какую программу, можно просто вручную корректировать мощность и подачу браги, не опасаясь корректировок со стороны Самовара? Вероятно, "Настройка НБК"?
Спасибо.

Chernik_,
По п.1 Поставьте пока чтонибудь вроде 30. Потом узнаете давление захлеба по диоптру и поставите немного больше..
По п.2 да, Настройка НБК. Только время ограничено 20 мин насколько помню. Потом будет переход на следующую программу.
Выхода два: 1 Перезапускать процесс каждых 20 мин. 2. Найти в скетче эти 20 мин и поставить себе сколько нужно. (сам я пока не искал).
Там еще в samovar_ini есть параметр шага регулирования подачи браги, 50 мл по умолчанию. Для ручной регулировки это очень мало. Надо в скетче в модуле обработки нажатия кнопок лишний ноль в делителе убрать, чтоб крутило по 500 мл. Так имхо удобней будет. Либо поставить сразу 500, но тогда и автоматика в остальных строках программы будет грубо всё дергать.

fok52, на первый взгляд криво встал sdk. Попробуйте понизить версию в менеджере плат до 2.0.11.
Как описано здесь.

спасибо помогло, загрузил интерфейс без ошибок

а дальше опять проблема
опцию загрузку интерфейса через интернет не отключал.
получил белую страницу

потом включил опцию #define NOT_USE_INTERFACE_UPDATE стал писать "страница не найдена"

Что не то посоветуете?

Проблему с интерфейсом удалось решить переустановкой arduino IDE1.8.19 и понизить версию в менеджере плат до 2.0.11. все стало загружаться.

потом включил опцию #define NOT_USE_INTERFACE_UPDATEfok52, 06 Янв. 25, 01:04

Вручную интерфейс, при этом, заливался по инструкции?
С ручной заливкой ещё ни разу проблем не было - морда показывается сходу (Shift-reload в бровзере при любых глюках обязательно)

fok52, попробуйте через edge вызвать вместо index.htm edit.htm, логин и пароль admin. Если откроется сможете в нем посмотреть целостность index.htm и др. а также перезаписать их.

Добавлено через 21мин.:

в samovar_ini есть параметр шага регулирования подачи браги, 50 мл по умолчанию. Для ручной регулировки это очень мало. Надо в скетче в модуле обработки нажатия кнопок лишний ноль в делителе убрать, чтоб крутило по 500 мл. Так имхо удобней будет.dranek, 05 Янв. 25, 23:28

Chernik_, в модуле WebServer.ino в строках 809 и 819 1000.00 заменить на 100.00.

Добавлено через 5мин.:

Найти в скетче эти 20 мин и поставить себе сколько нужно.dranek, 05 Янв. 25, 23:28

Можно просто закомментировать 115 строку в nbk.h, должно перестать переходить на след. программу после 20 мин.
Либо поменять сам таймер в строке 294.

По п.2 да, Настройка НБК. Только время ограничено 20 мин насколько помню. Потом будет переход на следующую программу.dranek, 05 Янв. 25, 23:28

Тогда вот что интересно.
Если расположить друг за другом десяток программ "Настройка НБК", получится беспроблемно вручную управлять процессом? Кроме необходимости добавлять в каждую следующую программу текущие настройки из предыдущей.
Еще вопрос: если параметр "Давление, при котором включится авария" оставить равным 0.00 - авария не будет включаться ни при каких значениях?

fok52,
Наберите в адресной строке браузера:http://ваш IP Самовара/edit.htm
Откроется редактор. Логин и пароль admin
Слева найдите файл index.htm посмотрите размер. Если размер нулевой - веб интерфейс не установился - ставьте в вручную. Если не нулевой, выйдите из редактора и посмотрите в адресной строке браузера:
должно быть:http://ваш IP Самовара//index.htm
Если не не так - забейте вручную.

Если расположить друг за другом десяток программ "Настройка НБК", получится беспроблемно вручную управлять процессом?Chernik_, 06 Янв. 25, 11:09

Для НБК так не получится. Там программа фиксированная.

если параметр "Давление, при котором включится авария" оставить равным 0.00 - авария не будет включаться ни при каких значениях?Chernik_, 06 Янв. 25, 11:09

Если правильно помню - не должна включаться.
