Мне компоновка не совсем подходит - всё торчит в разные стороныSLOG, 28 Дек. 24, 13:51

Предложите свою, удобную. Сам давно о такой размышляю.
Тогда на досуге нарисую коробку.
Пока подумываю о разъёмных двух полубоксах, в одной половинке силовая часть, в другой - ардуина, дисплей, кнопки, датчик напряжения. Датчик напряжения имхо надо ставить так, чтоб снаружи через отверстие можно было подкрутить подстроечник. Провода от него до ардуины минимальной длины и на пайке. Всё силовое так, чтоб был доступ к винтовым зажимам. В варианте Алексея непонятно чем и как запитана ардуина. Этот вопрос вообще у всех по разному решен думаю. Еще мне мембранные кнопки не нравятся, имел с ними неприятный опыт. После хранения одна из кнопок из-за постоянного прижима запала и перестала отжиматься, деформировалась мембрана.
А может и не надо никаких полубоксов, зачем усложнять, просто расставить всё на плоскости. Розетку и радиатор твердотельного реле прицепить на верхнюю крышку рядом с дисплеем и кнопками. Тоже не оптимально как то и неудобно в сборке и наладке.
В общем у меня пока нет сформировавшегося оптимального решения.

Еще было бы здорово если бы lkosoj исходниками своего корпуса поделился, чтоб эскизы на посадочные размеры для компонентов заново не рисовать.

У меня в fusion, могу поделиться

lkosoj, конечно делитесь, все лучше чем штангелем обмерять. И потом у меня нет такого шилда под ардуину.

Еще мне мембранные кнопки не нравятся, имел с ними неприятный опыт.dranek, 28 Дек. 24, 14:29

Сейчас много появилось миниатюрных кнопок от клавиатур - на герконах..
Быстросъемные... Если видосы поискать по ремонту клавиатур... То их можно по одной вынимать и заменять..
Там все герметично.. ничего не окисляется..

В последнее время использую эти
https://aliexpress.ru/..._medium=sharing

Колодку пинов перепаиваю на обратную сторону.
Дёшево, хоть и не особо эстетично.

такие норм. имхо

В последнее время использую эти
___
Колодку пинов перепаиваю на обратную сторону.
Дёшево, хоть и не особо эстетично.dranek, 28 Дек. 24, 15:14

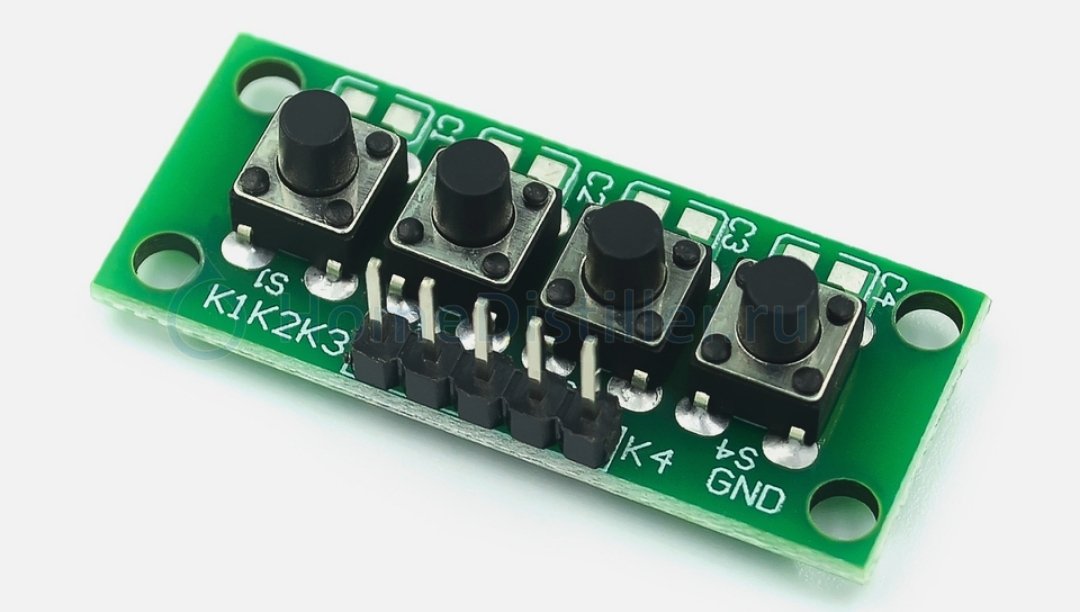

Это и есть тактильные кнопки - щечек при нажатии. Считаю довольно-таки хорошие.
Только я покупаю россыпью. Разные. Есть с разной высотой штырька нажатия. И еще на них продаются колпачки разноцветные.
Т.е если печатная плата находится на некоемом расстоянии от лицевой панели и ближе невозможно придвинуть, берется кнопка с более длинным штырьком и на нее еще колпачок. Это видно на фото с печаткой AVR. Там высота дисплея не дает возможности пользоваться низкими кнопками. Или нажимать зубочисткой )))

У меня в fusion, могу поделитьсяlkosoj, 28 Дек. 24, 14:44

Можно здесь выложить? Или в личку.

Предложите свою, удобную. Сам давно о такой размышляю.dranek, 28 Дек. 24, 14:29

Вопрос удобства - момент относительный. Всё зависит от того, как расставить оборудование. Мне удобно рукоятками управления и экраном вперёд, а все кабели вывести назад.Радиатор сверху (в пассивном исполнении) или сбоку в активном. Силовую часть не вижу смысла выносить отдельным блоком. ИМХО естественно.

в fusionlkosoj, 28 Дек. 24, 14:44

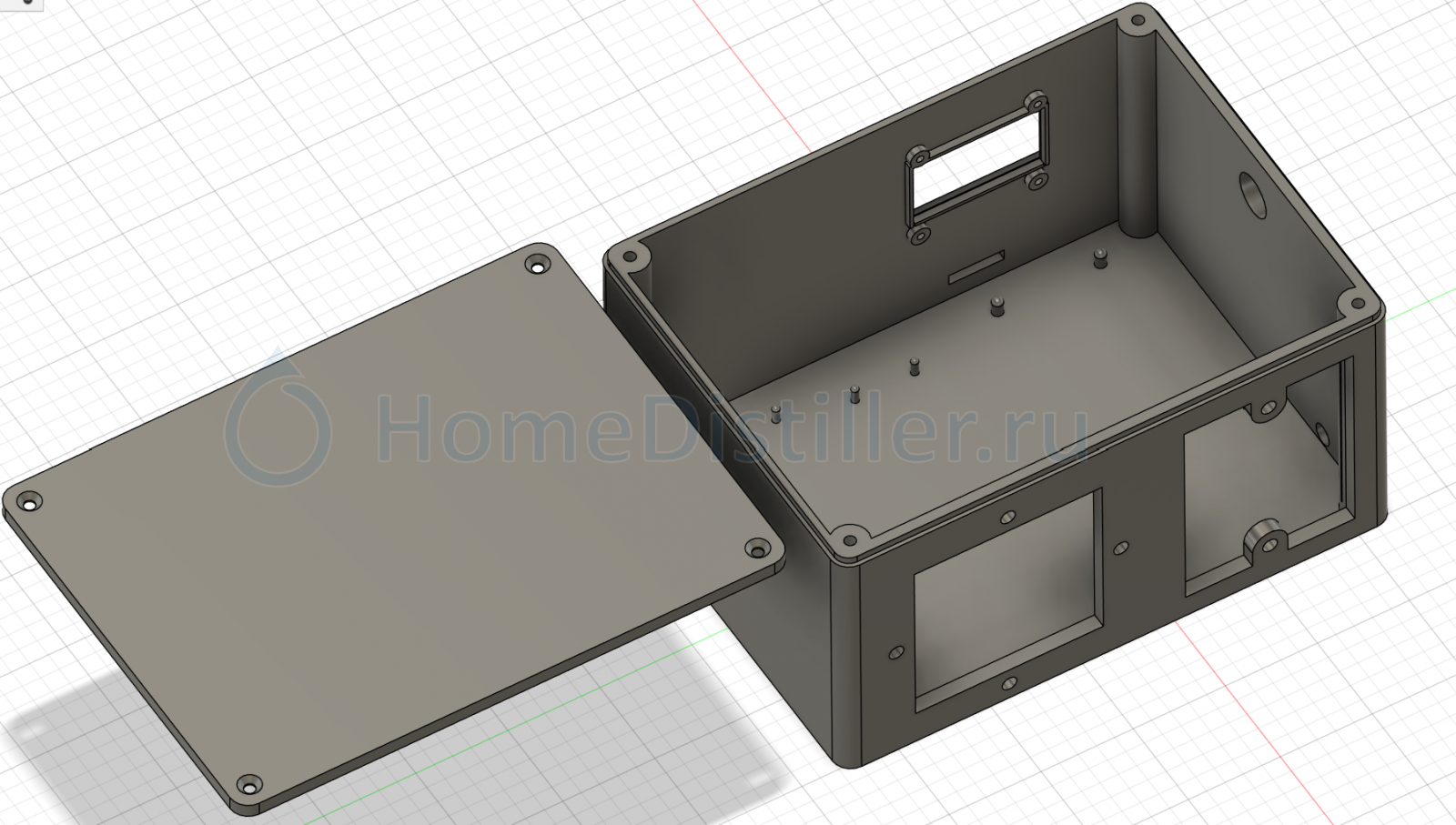

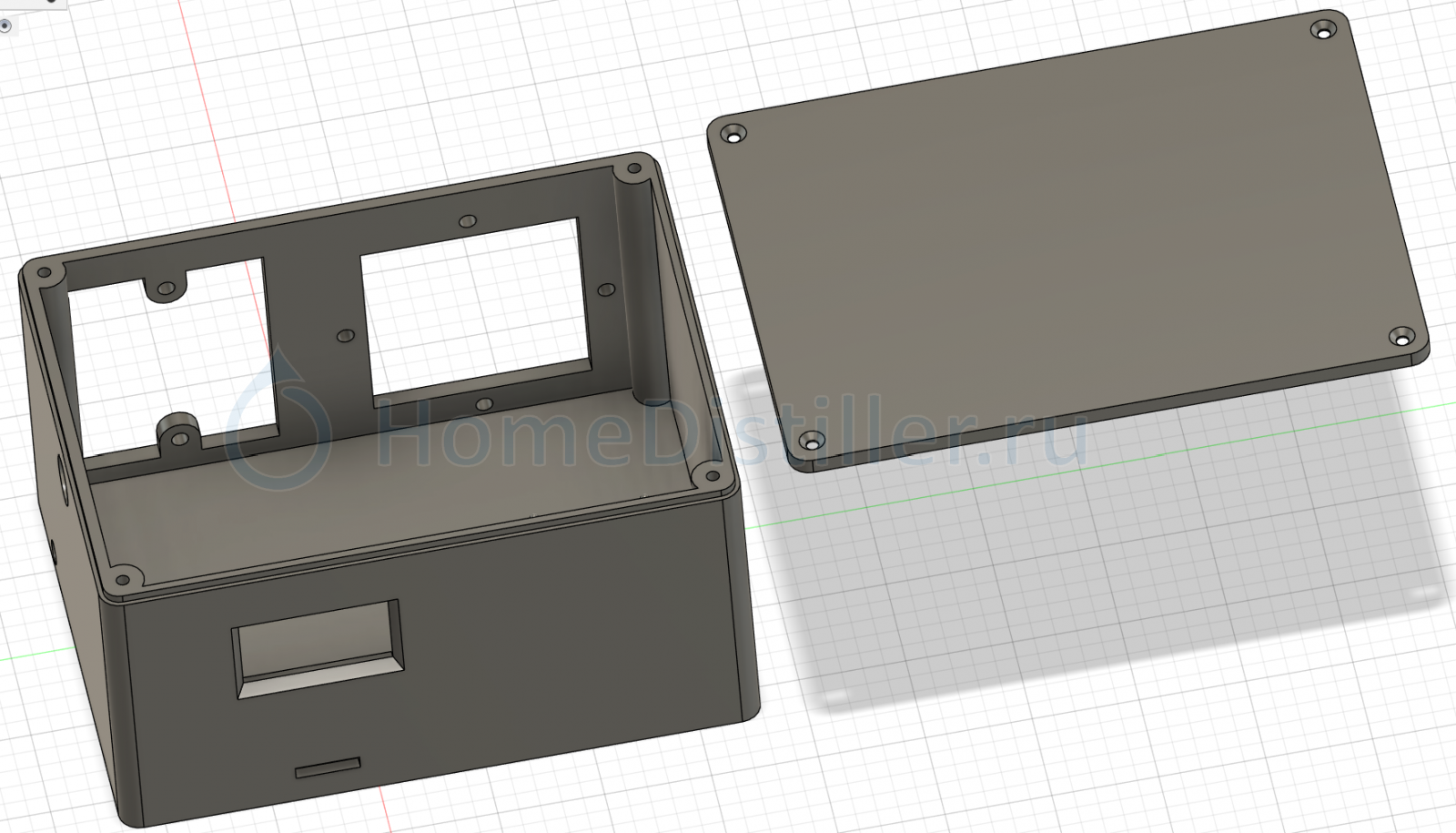

Выложил на github, файл называется SAM AVR BOX v18.f3d

Подскажите, почему постоянно датчики отваливаются. Бывает все есть, а бывает только один. Но температура с них считывается только ошибки по датчикам сыпятся. Прозвонил.Провода целые, датчики отключал оставлял 2, тоже самое. Датчики ставил новые. Просканируешь датчики появятся, еще одно сканирование пропадают, еще раз может 3 появится.

Viktor_say, наводки скорей всего, провода к датчикам с экраном с одной стороны подключенным к gnd?
Полистайте тему, я с этим долго бился.

наводки скорей всегоdranek, 30 Дек. 24, 14:04

Вернул старый блок питания с ним было всё отлично. Хотел перейти на маленький от светодиодной ленты БП.

Добавлено через 7мин.:

Еще проблемка. Возможно что то с соединением между ESP32 и ардуином стабилизатором. Может в другом дело.

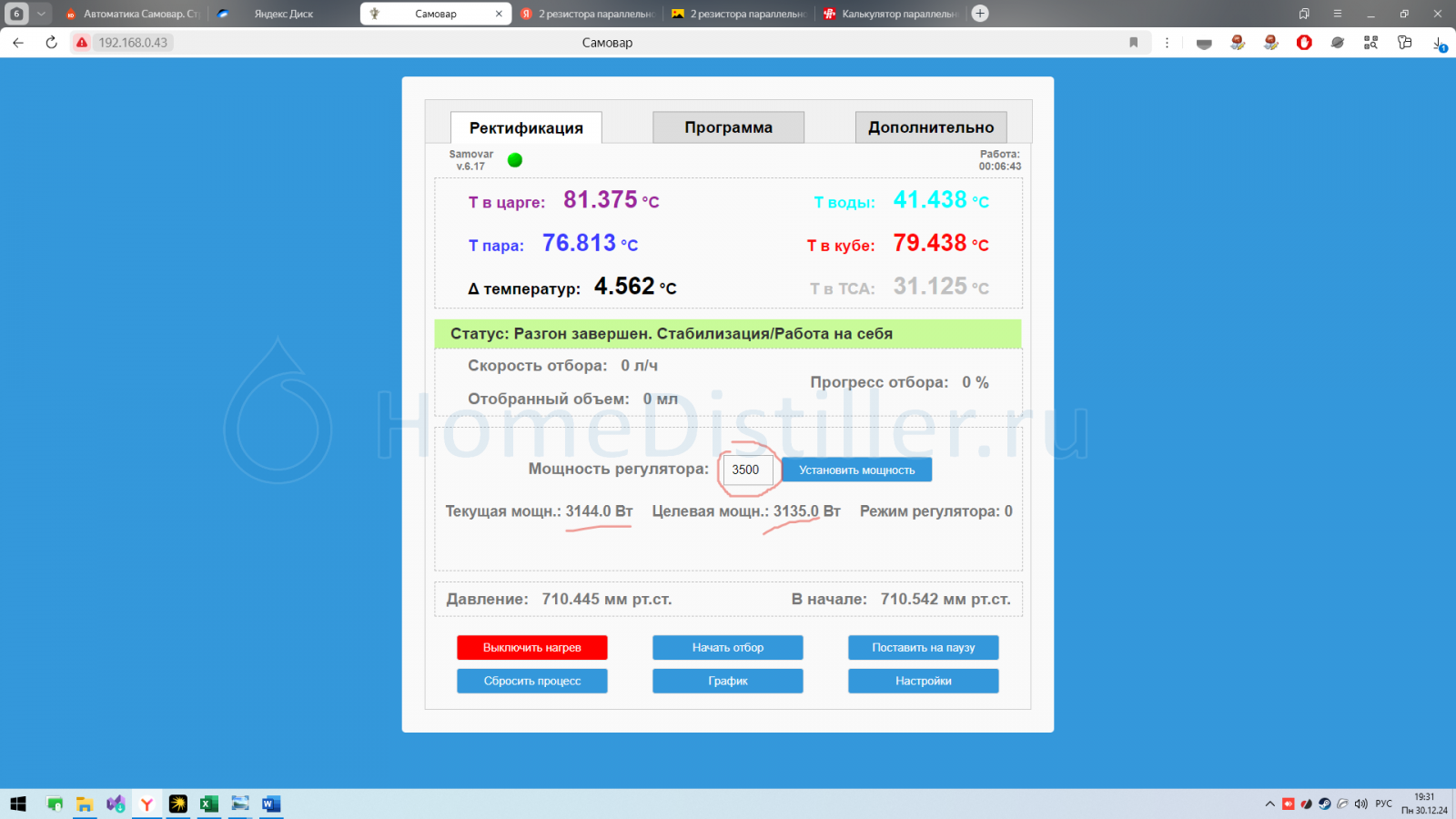

Раньше не было такого что бы текущая скакала мощность. Задаёшь 3500 кватт, текущая и целевая не выставляется как задал.

Viktor_say, мало информации. Какое сопротивление тэна в настройках? Какое напряжение показывает STAB AVR? Какое напряжение на самом деле? Может он напряжение заниженно измеряет и считает, что больше 3140 не может.

Добавлено через 7мин.:

Stab AVR считает, что 100% тэна он может выдать при 230В и выше.

Еще заметил, как только включаешь нагрев на дисплеи пишется "разгон", реле щелкает (включается) и через 2 секунды выключается разгон

Добавлено через 1мин.:

Может он напряжение заниженно измеряетdranek, 30 Дек. 24, 14:48

Да кстати, пишет недостаточное напряжение сети. Показывает 219 вольт

Viktor_say, Разгон должен отключать Самовар по достижении температуры в кубе. Т.е. если куб уже разогрет такое может быть.

Добавлено через 1мин.:

Ну вот и не может выдать 3500. Сами посчитайте.

Ну вот и не может выдать 3500. Сами посчитайте.dranek, 30 Дек. 24, 14:58

Спасибо. Понял где собака порылась.
1. Вернул БП от компа и датчики перестали отваливаться.
2. Поправил в STAB AVR вольтаж. И всё стало ровно.

SLOG, так пойдёт?

Body1.stl Body3.stl SAM AVR BOX v19m v0.f3d

Для силовых цепей на разъёмные соединения вместо самых раззолочённых розеток-вилок люто рекомендую обычные ваги: сила пружинного прижима на наших токах предсказуемо решает. Вставляемые концы кабелей, понятно, пропаивать обязательно.
Опыт полёта в 3 кВт на них уже два года - без малейших нареканий (два соединения: стена-контактор и РМ-ТЭН)

А последние эксперименты с новым 7+ кВт ТЭН-ом на практике подтвердили, что и заявленные 32А вагам более, чем по плечу = на ставшем новым штатным 4-киловаттнике я теперь бронетанково спокоен.

люто рекомендую обычные вагиais77, 31 Дек. 24, 00:41

Если не затруднит, напишите коды этих ваг.
