Не обязательно отключать многим удобную опцию OTA
Можно просто чем то жертвовать при компиляции
Так же можно сделать программу, формирующую файл ардуино.ino исходя из нужных желаний функций (дистилляция, рект, пивоварение, су и тд)
И в этой оболочке выбрать датчик давления, указать нужду датчиков контроля и тд…

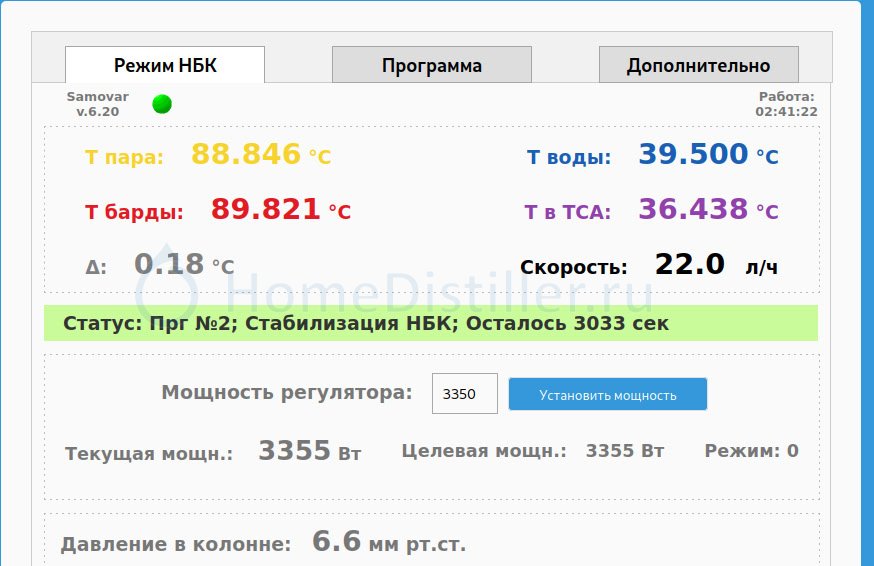

Вчера был пилотный прогон НБК - нового режима Самовара, короткий отчёт.

Резюме:
1) вложения (в т.ч. труда и нервов) того точно стоят - качество СС такое, что я, пожалуй, больше никогда не буду гнать кубовым, это небо и земля, коллеги
2) наш штатный драйвер шаговика и NEMA17 прекрасно справляются с большим перистальтиком на трубке 6-9 - до 30 л/ч проверено
3) датчик давления необязателен (хоть и справочно полезен)
4) главная фишка Самовара - программа - и на НБК проявила себя лучшим образом, а мелочи допилим вместе
5) собрать НБК можно за очень умеренные деньги, если руки приложить

В итоге, 115л яблочной браги на кожурках, которые ждали НБК месяц+ (дополнительно набираясь аромы, по факту)), были перегнаны при скорости 22 л/ч в 25л аромного сырца крепостью 61%.
Главное - запах: ни намёка на фоновую ложку дёгтя, как в СС от точно такой же браги (тоже почти месяц стояла), которая НБК не дождалась и была перегнана кубовым. Я до сих пор под впечатлением.

О процессе:
= в .ini шаг регулировки насоса был задан 0.5л/ч (по факту скорость подачи менял сразу на литр в Настройке - лишний клик требовался), дельту Т задал максимальную - 1.5
= выход на рабочий режим после перезапуска - секунд 30, от силы, очень быстро
= в режиме Настройка пришлось повозиться, пока не определил свои параметры инерции и захлёба (для оптимизации)
= в Работе всё стабильно до зевоты)

= под конец, когда отбор браги шёл уже ближе ко дну бочки, параметры браги изменились из-за осадочной взвеси - Т барды подросла (при той же Т пара), а давление, наоборот, упало
= финал был в моём случае по датчику осадка (поставлен на просвет шланга подачи, оптический, как муть пошла - всё), а штатно в Самоваре в логике реализовано - по превышению Тпара (когда брага кончилась - пар из парогена долетит по колонне до этого датчика, не остыв об отсутствующую брагу)

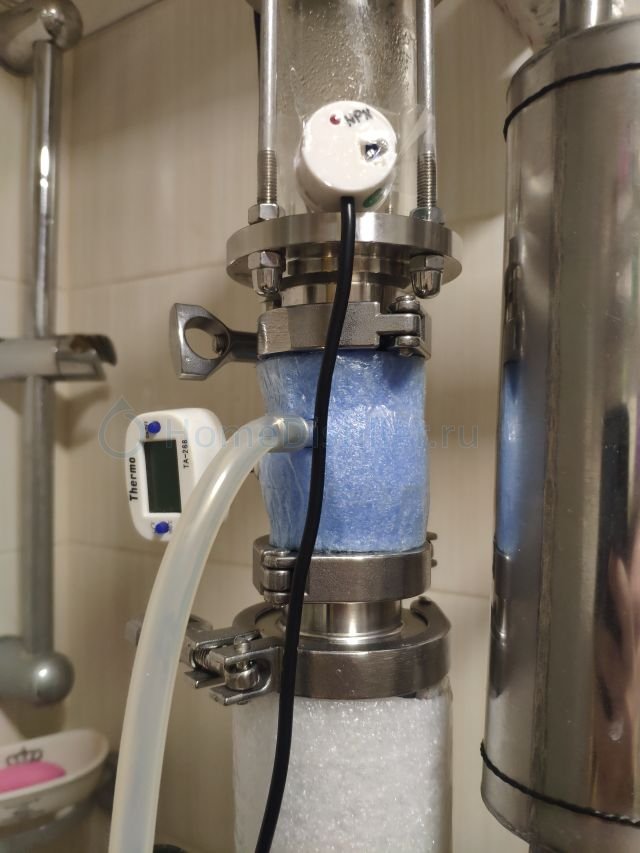

Оборудование:
колонна - 2", всего метр (2*50)
насадка - СПН 6 мм (спецзаказ в Невинномысске, там Иван давно такую делает - проверена)

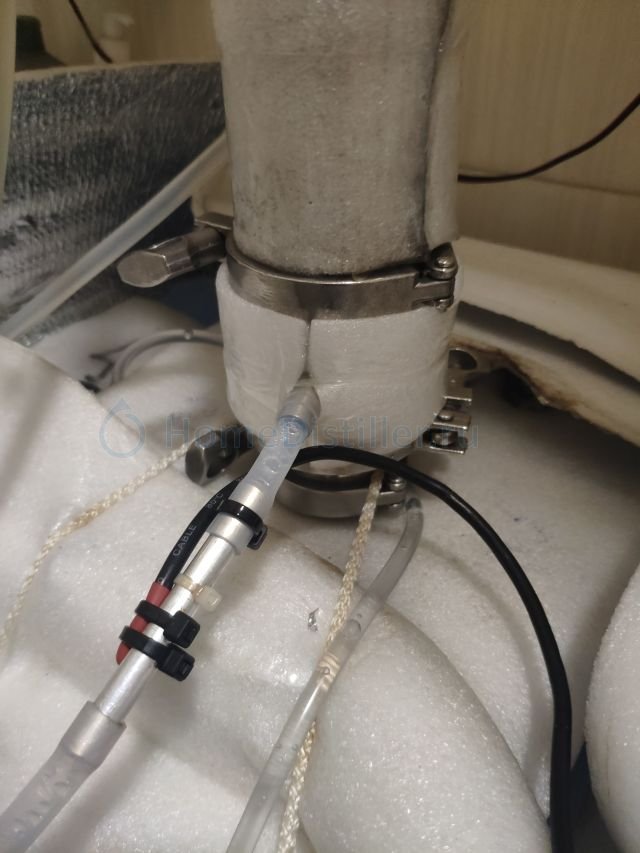

узел подачи браги - перевёрнутый нижний узел отбора с просверленным по центру грибком (валялся без дела)

узел отвода барды - самодельный из короткой термометрной царги 2" (идея dranek), вместо ниппеля термометра врезал штуцер, паропровод закреплён силиконом, грибок покупной. Никакой петли для барды, в покупных необходимой для сопротивления давлению в колонне (чтобы барду не выдавило, открыв выход пару), не делал (см. ниже)

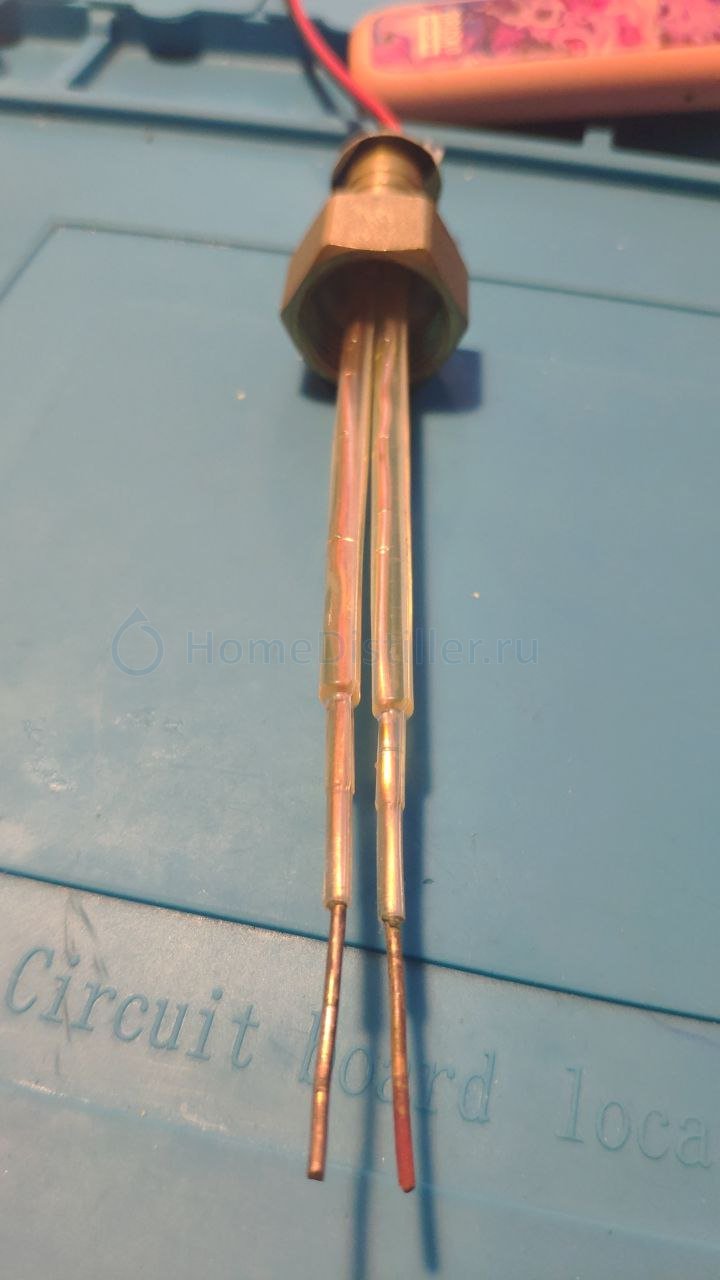

пароген - штатный куб, подпитка водой через 6 мм ниппель термометра по датчику уровня (на фото) через клапан 12В

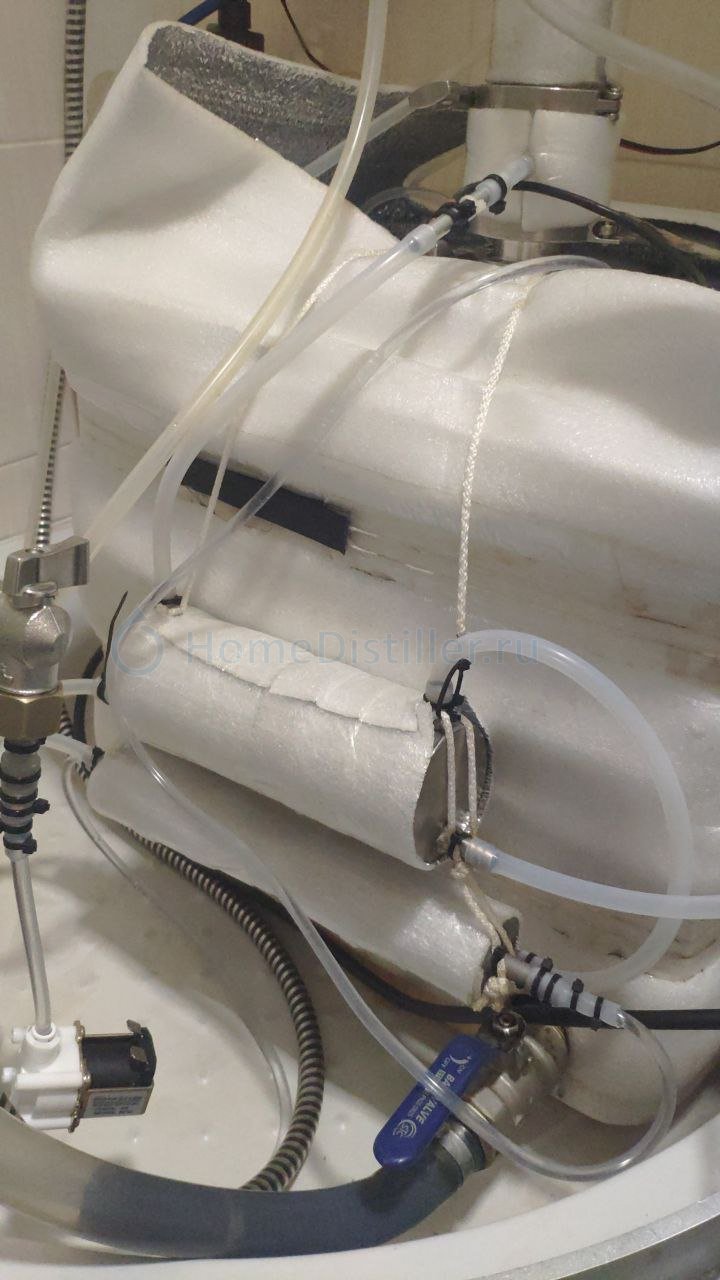

блок подогревателей - длинный тракт подогрева стекающей горячей бардой (поэтому петля и излишня), большой наверху первым греет брагу (до 65 примерно, по факту), после него маленький греет воду подпитки (тоже горячая на выходе, не мерил). Блок установлен на подвесе с возможностью горизонтальной регулировки - чтобы выход барды был чуть выше входа, тогда в паузе горячая барда не уйдёт самотёком в каналью, а продолжит греть

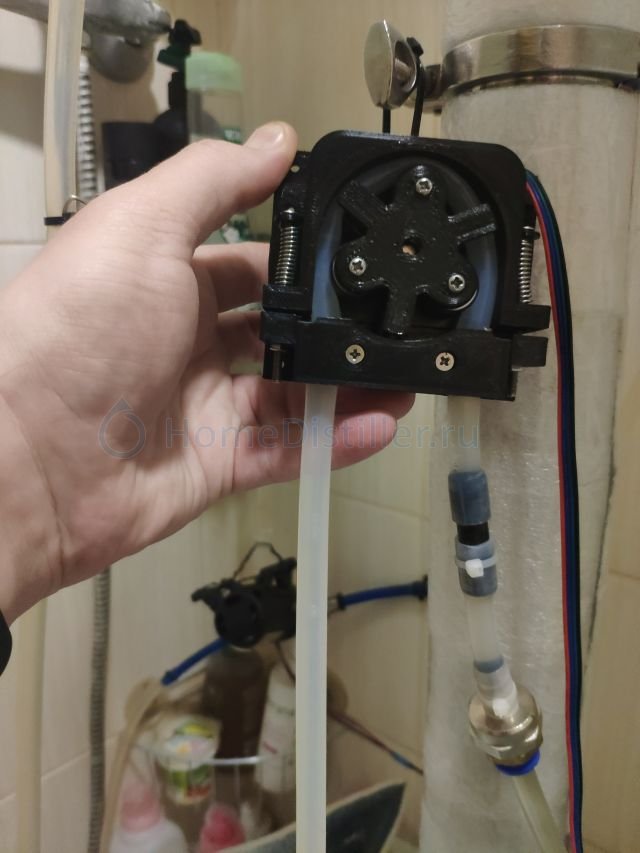

Насос - напечатан из ABS (тема на форуме), допилен надфилями и ацетоном, стоит на нашем шаговике NEMA17, только 48-миллиметровом

Диоптр, дефлегматор (оба 1.5", кстати - через переходники), насос и бачок воды охлаждения - штатные, понятно.

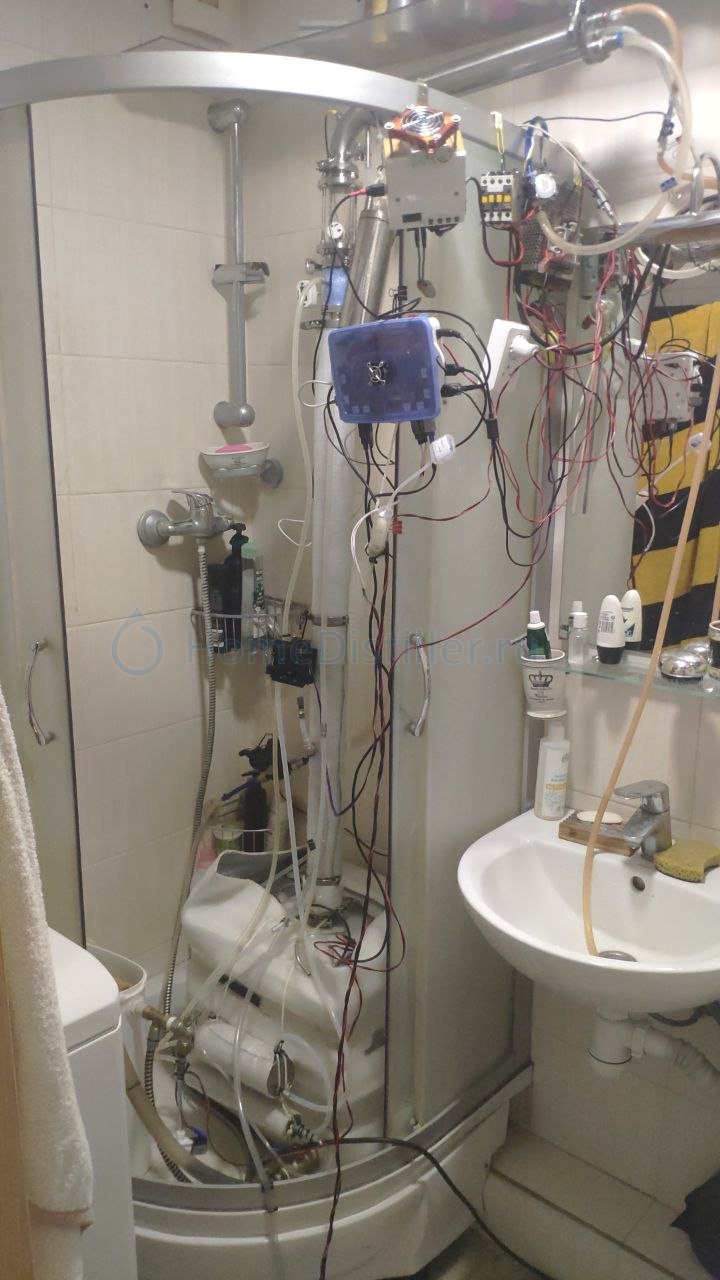

Ну и вся машенерия в сборе, да (оно разборное, семье есть, где мыться, иногда спрашивают))

Сегодня был первый день общения с автоматикой
Так получилось - что при включении забыл какие то разьемы подключить
Выключил питание - подключил разьемы - вернул питание - и:

rst:0x10 (RTCWDT_RTC_RESET),boot:0x13 (SPI_FAST_FLASH_BOOT)
flash read err, 1000
ets_main.c 371
ets Jun 8 2016 00:22:57

Понял - проблемы с прошивкой - перезалил 6.20:

Connected to KaramelZ
IP address: 192.168.1.36
E (15684) esp_littlefs: ./components/esp_littlefs/src/littlefs/lfs.c:1225:error: Corrupted dir pair at {0x1, 0x0}

E (15684) esp_littlefs: mount failed, (-84)
E (15687) esp_littlefs: Failed to initialize LittleFS
Samovar ready

Откатился до 6.18
Все заработало!
Видимо для свежей версии опыта не хватает

Добавлено через 2мин.:

Вопрос по автоматике
В режиме ректификации можно паузнуть процесс при 92 градусов в кубе?

можно паузнуть процесс при 92 градусов в кубеdimapi, 20 Нояб. 24, 15:53

Можно, через собственный скрипт на Lua

Вчера был пилотный прогон НБК - нового режима Самовара, короткий отчёт.ais77, 19 Нояб. 24, 14:12

Вы очень вкусно описали результат. Захотелось попробовать.
Когда будет наработан достоверный опыт, сможете совместно с Kuban дополнить нашу справку?

Вы очень вкусно описали результатChernik_, 20 Нояб. 24, 22:55

Цитируя классика, "Правду говорить легко и приятно")
Я с 2020 года в деле - бессчётное количество заторов и погонов уже, лучшие - на Самоваре, понятно: задача любой автоматики - не позволить тебе по невнимательности или незнанию зевнуть важное, а он тут - безукоризненен, как по мне. Мне близок его принцип, заложенный в программировании отбора: "Понимаешь, что делаешь - твори-выдумывай-пробуй=улучшай, нет - доверься роботу, гарантированный результат - точно будет."
Этот же принцип и в НБК хочется реализовать, чтобы новичок получил от своего железа максимум по-умолчанию, а опытный мог виртуозно на нюансах сыграть. Совместно - сделаем, конечно, для себя стараемся) Опыт Dranek и Muxtair здесь порукой.
Вот, реально, _такого_ качества СС я за всё своё время не видел. И искренне теперь жалею, что раньше всерьёз не смотрел в сторону НБК, хоть и читал о преимуществах, думал - преувеличивают, как водится, вложившиеся в недешёвое (если всё готовое покупать) железо. Ан нет, ничуть не преувеличивают, оказалось - объективную подоплёку не отменишь, физика.
Ну, как говорится, век живи - век учись, классика: собственные грабли - убедительнее всего)

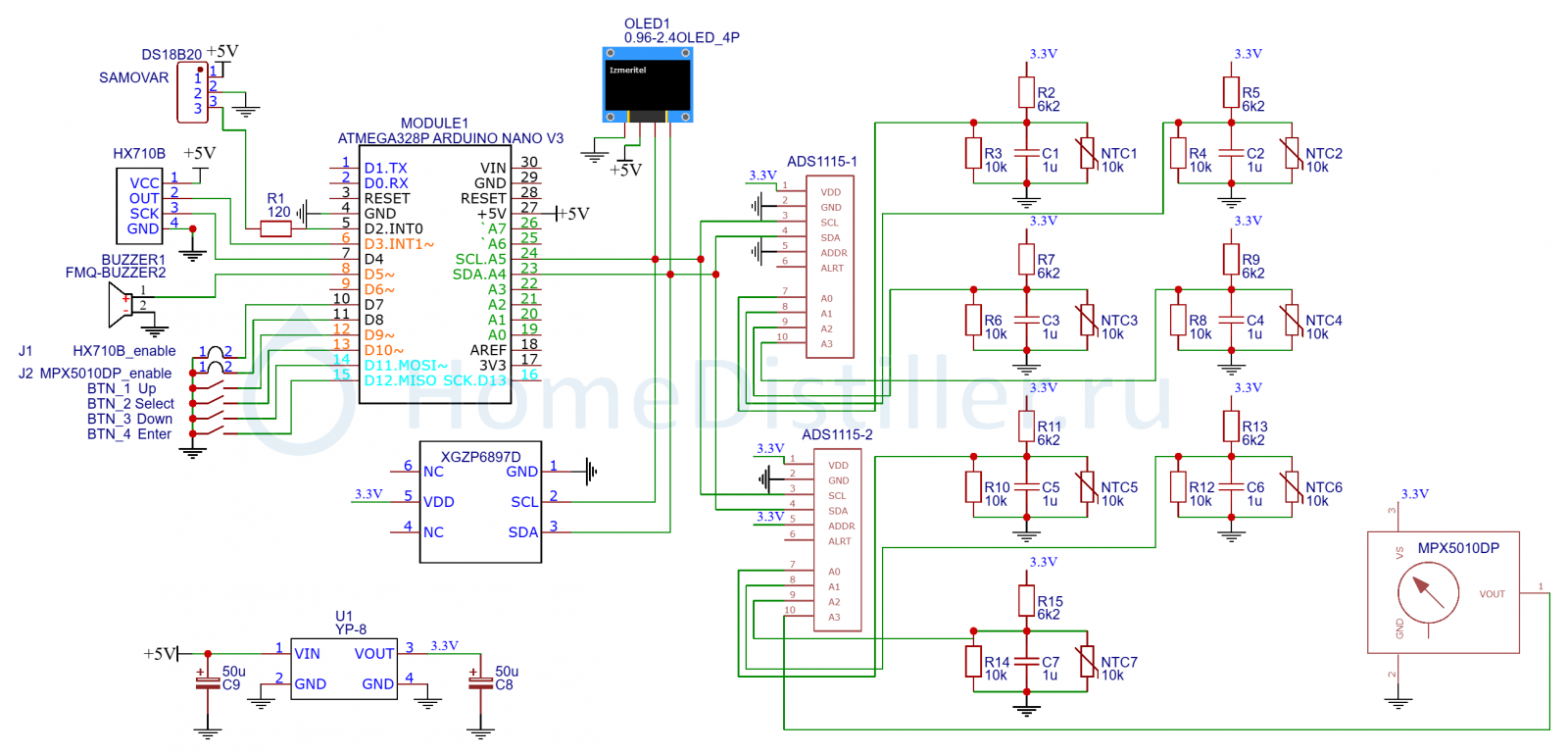

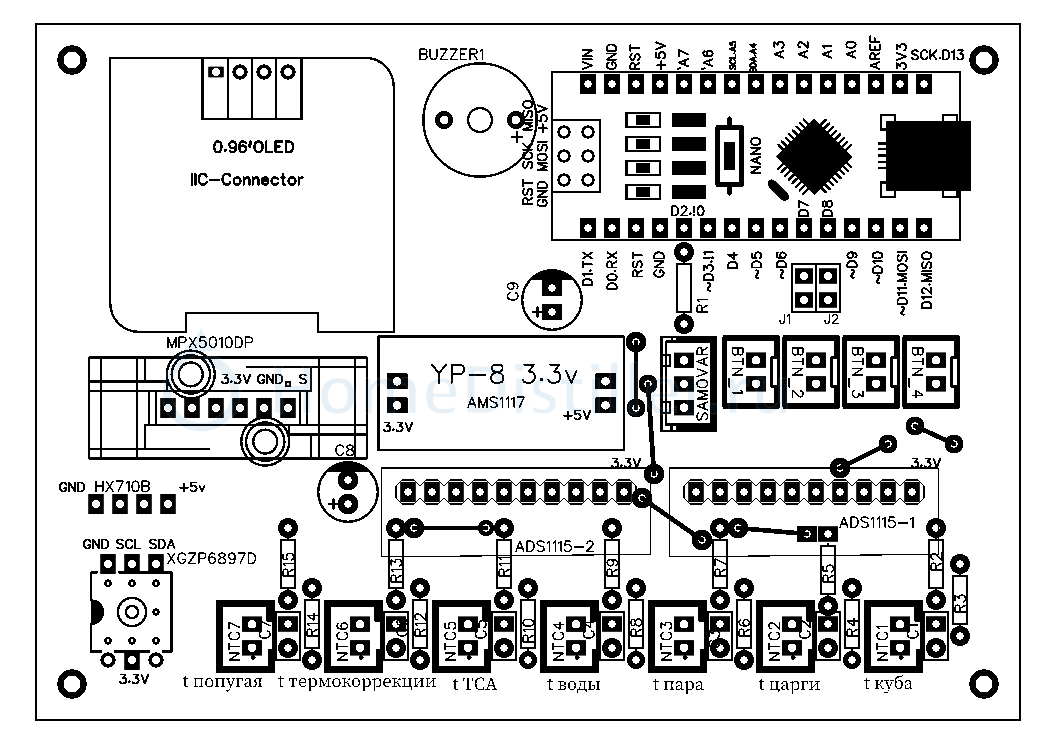

Добавлен зуммер (активный, 5В), можно настроить на превышение уставки давления и температур с 1 по 5. Увеличена пауза ожидания запроса от Самовара с 10 до 15 сек, при использовании Блинк Самовар не успевал. Исправлена незначительная ошибка отображения всех давлений на четвертом теперь экране. Дополнена документация.

Gerber_Izmeritel_PCB_Izmeritel_2024-11-17.zip
pro_mini_ntc v2.6b 17.11.24.rar

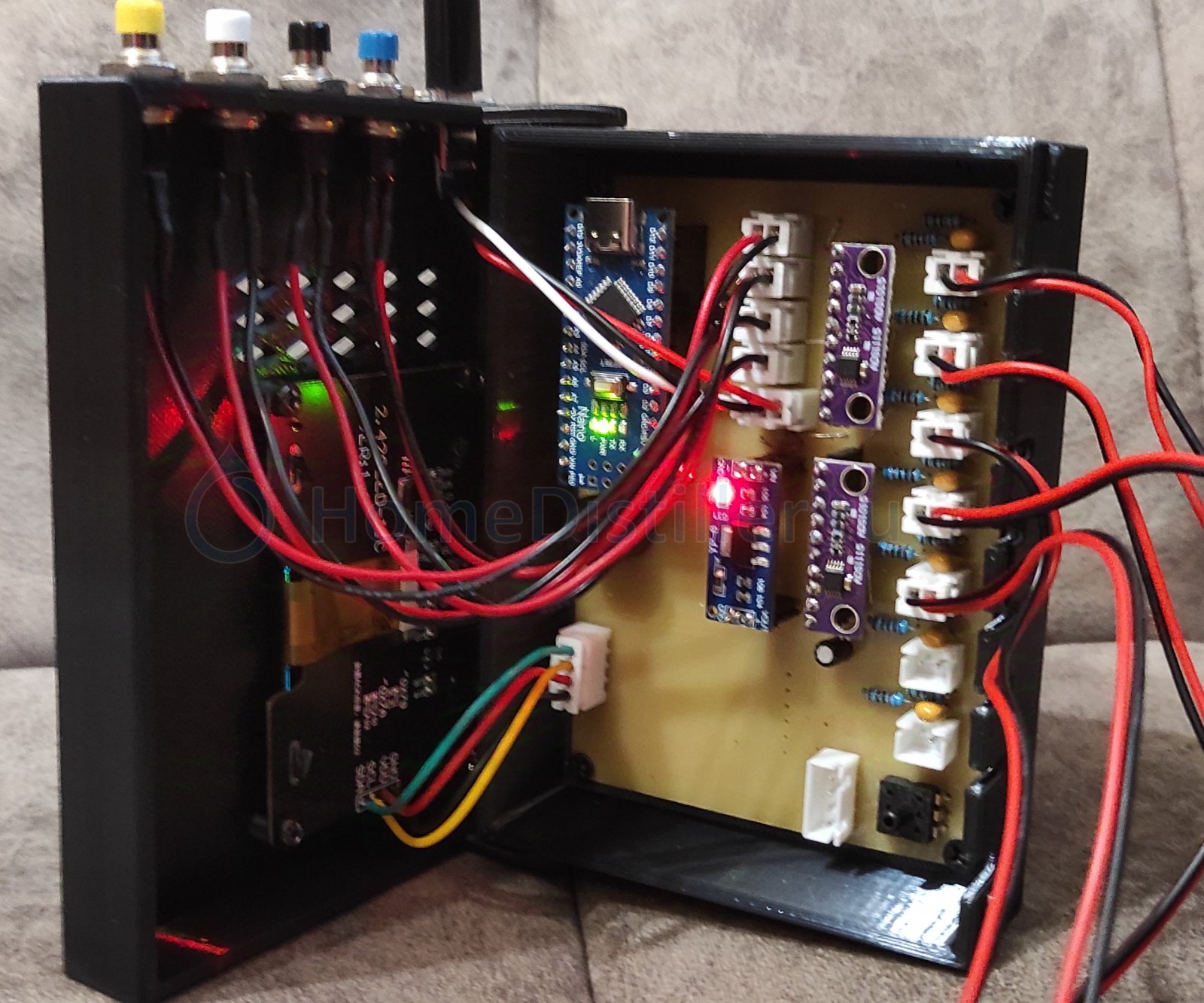

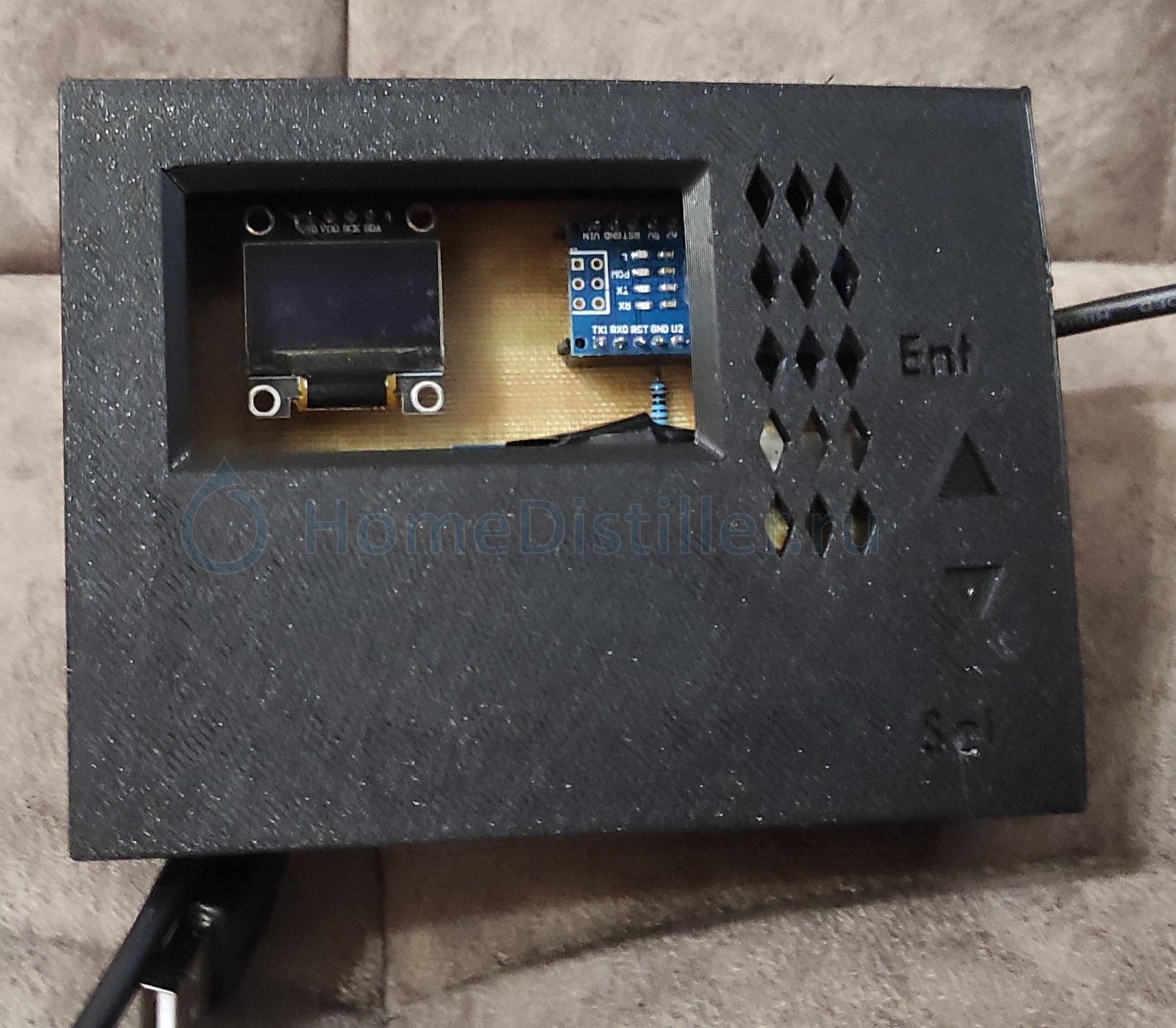

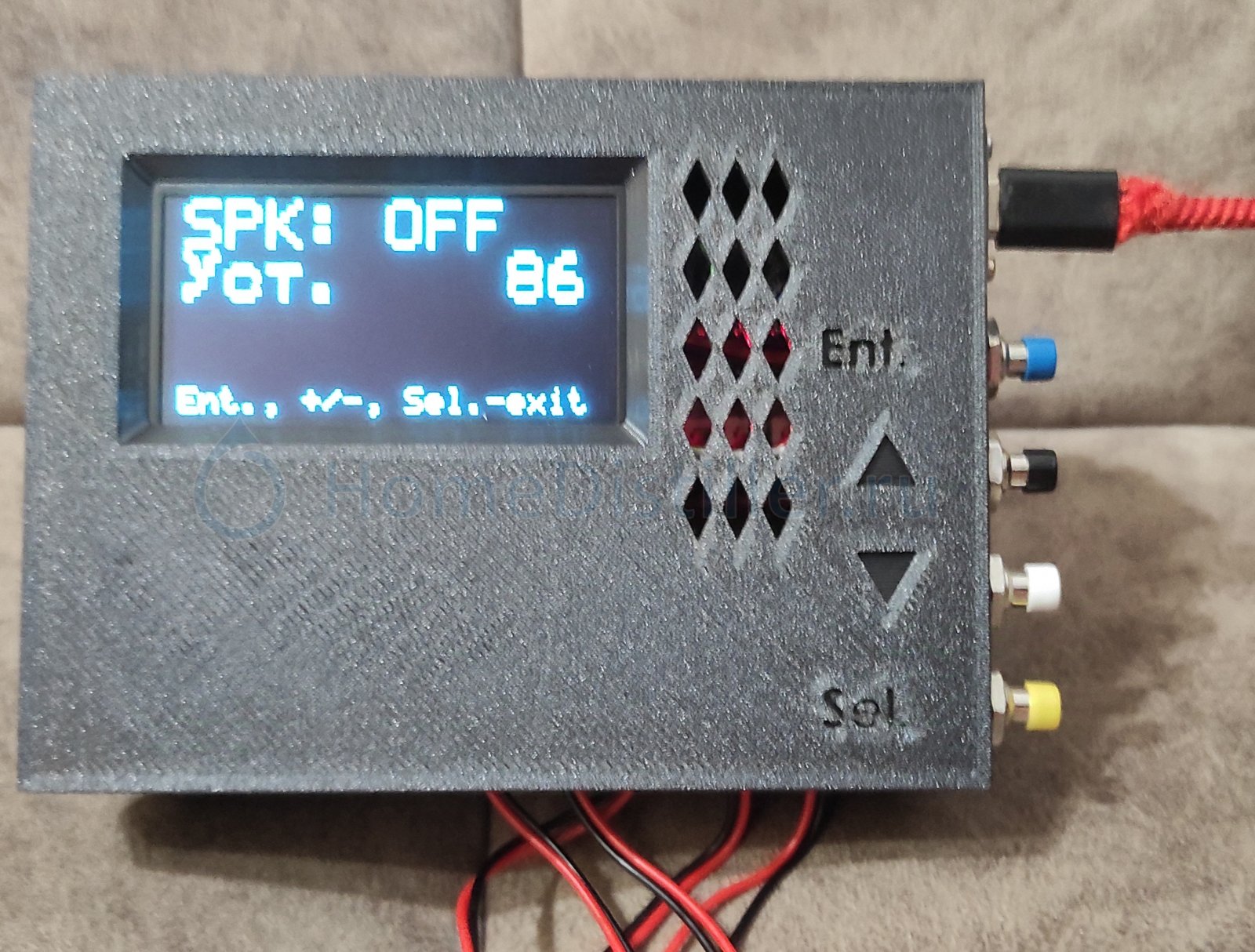

Сделал корпус под экран 2.4'. Напечатал PLA, получилось отлично. Выкладываю с исходниками.
Izmeritel Box.rar

USB разъёмы. Кнопки.
Заехал в строймаг, тех сантехнических креплений не было, но были другие, более хлипкие, для Измерителя достаточны, адаптировал под них.

.

Есть такой вопрос. Самовар подключен к маршрутизатору, ноутбук подключен к маршрутизатору, маршрутизатор подключен к интернету. Как только пропадает интернет на маршрутизаторе (провайдер отключил интернет или выдернули кабель WAN из маршрутизатора), не возможно открыть управление самоваром на ноутбуке через веб-интерфейс. Хотя IP самовара пингуется на ноутбуке.

У меня все работает. Данные идут, настройки меняются. Роутер Keenetic Viva.
Версия самовара 6.20

можно настроить на превышение уставки давления и температур с 1 по 5

dranek поясни как сделать для Т куба и Т царги свои пороги включения зумера

ser52, в 2.6b зуммер можно настроить при превышении уставки только у одного измерения, на выбор. Кнопкой select перейти на 3 экран, кнопкой enter выбрать измерение, кнопками up/down выбрать уставку с шагом 1. После срабатывания прозвучит 10 писков и зуммер сбросится.
Мне нужно на дисцилляциях, когда при определенной температуре в кубе надо подойти и начать нюхать продукт, чтоб не прозевать сено. Для остальных температур попутно сделал.

У меня все работает. Данные идут, настройки меняются. Роутер Keenetic Viva.
Версия самовара 6.20Kuban, 22 Нояб. 24, 17:18

Версия та же. Обратил внимание, когда интернет пропадает при подключенном самоваре - управление работает, но если самовар подключается при отсутсвии интернета, браузер говорит "Не удается открыть эту страницу"

когда интернет пропадает при подключенном самоваре - управление работает, но если самовар подключается при отсутсвии интернета, браузер говорит "Не удается открыть эту страницу"slava_k78, 22 Нояб. 24, 18:56

Скорей всего это связано с тем, что он пытается проверить, есть ли новый интерфейс, но в отсутствии интернета этого сделать не может. Проверю.

Добрый день
Не могу зарегистрироваться на сайте Самовар...
Подскажите куда обратиться

В ЛС. Куратору

Друзья, добрый вечер.
Прошу помощи по шаговому двигателю (перильстатическому насосу)

МК - ESP-WROOM-32 DEVKITV1 (2 шт.)
Печатная плата - Samovar v. 1.3.2. (2 шт.) (всё прозвонил до одури)
Драйвер шагового двигателя - a4988
Прошивка Samovar 6.17

Вхожу: Ректификация - Настройки - Насос - Калибровка насоса - Начать калибровку.
При запуске калибровки - гул имеет место быть. Вращения нет. На двух разных платах, на двух разных ESP32

Прошивал для проверки плату arduino nano, примером gyver stepper - вращает. Подключал к печатной плате проводами.

Вхожу: Ректификация - Настройки - Насос - Калибровка насоса - Начать калибровку.
При запуске калибровки - гул имеет место быть. Вращения нет. На двух разных платах, на двух разных ESP32boris_c, 26 Нояб. 24, 18:34

Подключение обмоток к драйверу перепутаны.

Подключение обмоток к драйверу перепутаны.Kuban, 26 Нояб. 24, 18:46

1A-1B / 2A - 2B, при подключённом шаговом двигателе, на контактах платы драйвера шаговика - звонятся.
Еще раз отмечу, что при прошивке примером gyver stepper - вращает.

Шьёте на ESP32, которая установлена на плату Самовара?

Шьёте на ESP32, которая установлена на плату Самовара?lkosoj, 26 Нояб. 24, 19:22

Так точно. ESP32 на печатной плате самовара.

Специально заказал вторую ESP32, думал может быть проблема с выводами конкретного платы ESP (вдруг что спалил).
Я уже полторы недели долблюсь. Это вынужденный клич помощи.

PS При запуске двигателя - он "стоит", гудит, руками не прокручивается.
Двигатель Нема 17 подключение Crossover, Кабели родные

Добавлено через 8мин.:

А в момент прошивки, ESP должна быть установлена на плату?
