Автоматика Самовар

Если не хотите здесь - можете отправить письмом на device@samovar-tool.ruKuban, 14 Апр. 25, 17:05

отправил

"скриншоты из настроек веб-интерфейса, график и файл с логом".Kuban, 14 Апр. 25, 17:10

вы меня извините, но можно расшифровать где и как это?

Добрый вечер коллеги! Подскажите как лучше самовар и стаб авр в одном корпусе делать или в разных, и какая примерно компановка?

Еще просили "скриншоты из настроек веб-интерфейса, график и файл с логом".Kuban, 14 Апр. 25, 17:10

что-то наотправлял

как лучше самовар и стаб аврOppOsuM, 14 Апр. 25, 17:17

На вкус и цвет - кому что лучше.

Один комбайн - компактнее (наверное), блок питания тоже (потенциально) один.

Мне лично важно разделять высоковольтные/сильноточные цепи и низковольтную/помеховосприимчивую логику - с диплома инженера так обучен.

Поэтому сделал вот так.
БП в РМ свой отдельный (что оказалось хорошим решением с точки зрения наводок), а Самовар, насос и прочая 12-вольтовая периферия (она имеет свойство добавляться, что характерно) питаются от доработанного светодиодного импульсника (на фото), так что запас по току не повредил, как оказалось. На нём же и реле насоса смонтировано.

Причём, у меня конструктив изначально предполагался сборно-разборным (в квартире всё живёт/эксплуатируется) - казалось бы, один большой ящик было бы быстрее ставить, но на практике оказалось, что и хранить мелкими частями проще, и на вагах собирается всё влёт, дольше датчики-исполнители подключать

Выложил версию 6.23
Из принципиальных изменений - сильно обновился алгоритм НБК. Если вы не используете НБК - рекомендуется к обновлению.
Если используете, но не участвуете в тестировании - крайне не рекомендуется.

Информация для тех, кто использует два и более роутеров, с точками доступа Wi-Fi, которые имеют одинаковый SID и пароль.
Если ближайший к Самовару роутер перезагрузится, то Самовар начнет поиск сети и если дотянется, то подключится к дальней точке доступа. Возможно начнут появляться сообщения: «Обрыв связи».
И когда ближайшая точка доступа появится, Самовар все равно останется привязанным к дальней.
Перезагрузка Самовара, а лучше перезагрузка дальней точки доступа, решает проблему.

Ситуация, что Самовар подключится не к самой ближайшей точке доступа, может быть даже если настроена Mesh Wi-Fi-система, потому как не факт, что Самовар поймет команду контроллера системы переключиться на точку с более сильным сигналом.

О силе сигнала Wi-Fi , принимаемого ESP32, сообщает параметр RSSI в строке Системные параметры на Главной странице:
Heap=134504; BME temp=16.8; RSSI = -74; Свободно: 765952; ШИМ насоса воды: 0
Чем выше число RSSI, или чем оно менее отрицательное, тем сильнее уровень сигнала (например, значение -48 лучше, чем -78). Минимальное значение RSSI, приемлемое для работы в сети: -85 дБм.
(Но не факт. У меня Самовар проработал благополучно сутки на -93. Правда, с периодическими сообщениями «Обрыв связи».)

Поэтому, контролируем значение RSSI и если резко упало качество сигнала смотрим в роутере: куда подключен Самовар, загруженность канала: в роутере это Wi-Fi монитор (или для Андроид –программа WiFi Analyzer). Можно выбрать менее загруженный канал, переключить свою сеть на него в ручную.
По умолчанию в роутерах установлена полоса 20/40 МГц.

ESP32 работает на частоте 2,4 GHz. Полоса пропускания 20/40 МГц.
Если все каналы 2,4 GHz сильно загружены попробовать установить в роутере полосу пропускания только 20МГц, может реально помочь.

Если используется контроллер Wi-Fi-системы, задать необходимые ограничения для клиента (Самовар). Например, не подключаться к другим точкам доступа, кроме назначенной.

установить в роутере полосу пропускания только 20МГцKuban, 17 Апр. 25, 10:28

+1, на загруженных эфирах это очень хорошо действует за счёт некоторого (почти незаметного на фоне и так диких коллизий) снижения скорости. Плюс, парадоксальным образом, часто помогает снижение максимальной мощности роутера, т.е. вместо 100% выставить 80 или даже 70 (главное, чтобы подключение-авторизация проходили). АРУ модуля - весьма быстроадаптивная штука, вместо попыток вычленить нужное из одинаково перекрикивающих друг друга всех вокруг, он начинает прислушиваться к полушёпоту "своего"

задать необходимые ограничения для клиента (Самовар)Kuban, 17 Апр. 25, 10:28

Ага, на дальнем роутере можно тупо МАС Самовара вбить в банлист (если прошивка позволяет) - тогда точно не подключится к нему, сам роутер не пустит

Выложил версию 6.23lkosoj, 16 Апр. 25, 23:35

Выложил повторно. Изменения в части НБК

Месяц назад установил новый датчик давления xgzp6857d, предыдущий начал показывать отрицательное давление. Пару дней назад и новый стал также себя вести как и предыдущий. Установил сегодня ещё один, но боюсь, что он прослужит не много. Посоветуйте более надёжные датчики давления.

Может дело в конструкции установки? Ну там конденсат скапливаетмя и тянет вниз? Два снаряда в одну воронку сомнительно.

датчик давления ... начал показывать отрицательное давление. Пару дней назад и новый стал также себя вести как и предыдущий...slava_k78, 20 Апр. 25, 09:47

Неплохо бы уточнить следующие нюансы:

• детальное описание конструктива подключения датчика к оборудованию, фото приветствуется;
• саму величину отрицательного давления;
• болезнь "отрицательное давление" это окончательный диагноз для датчика.

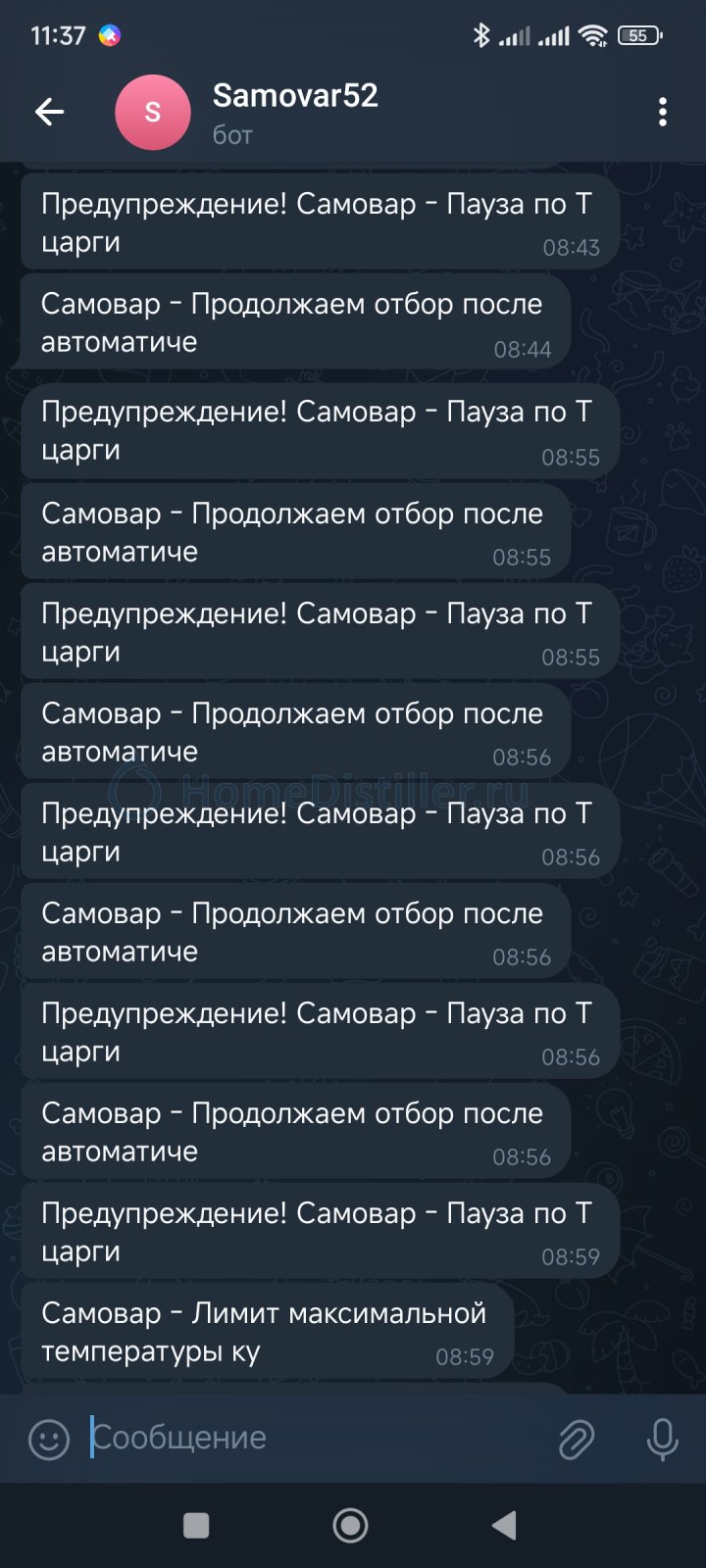

Подскажите в чем проблема в телеграмм присылается урезанные сообщения? Прошивка 6.20

Была проблема в самой прошивке.
Скачайте 6.23, если не пользуетесь НБК.

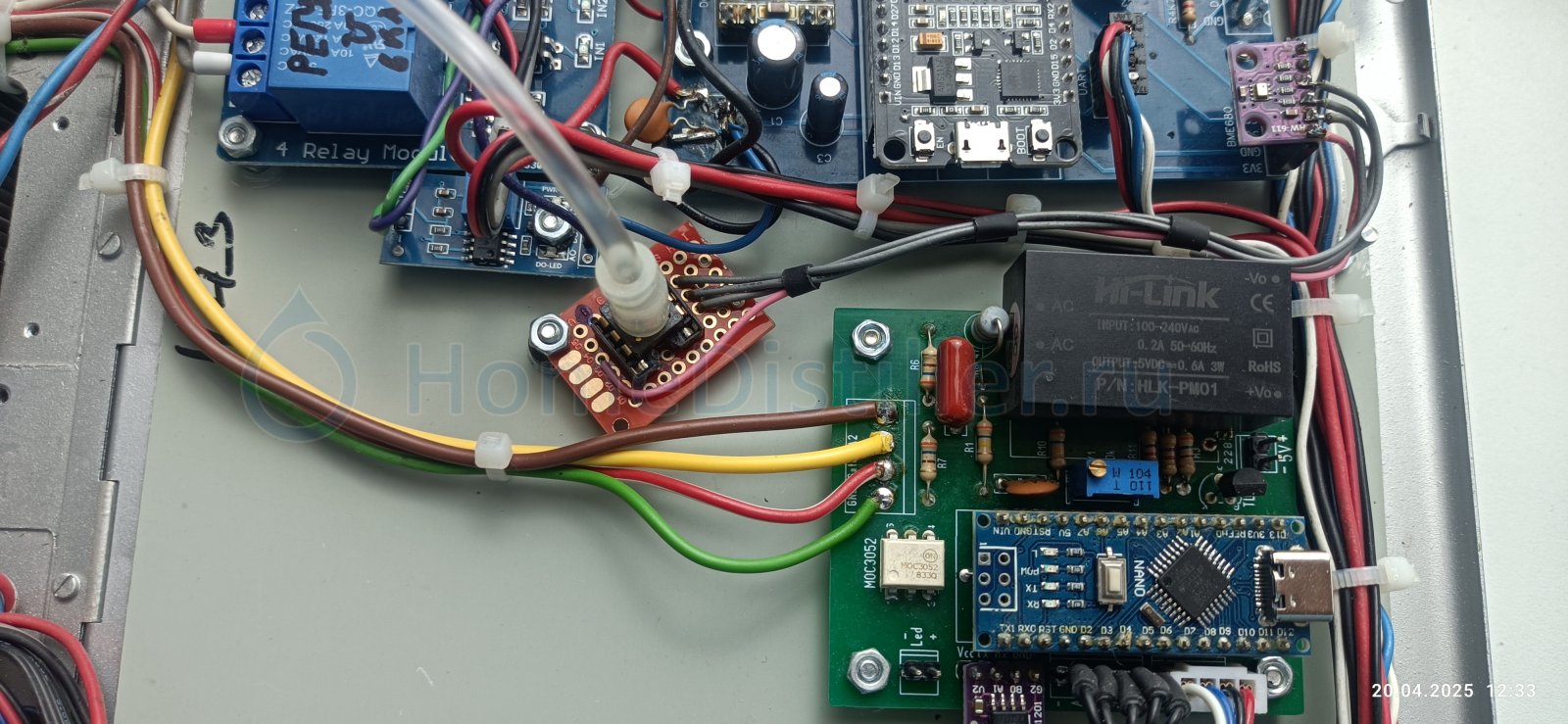

1. Датчик подключен через разделитель среды (напальчник+шприц). Фото электрического подключения прилагаю.
2.Величина отрицательного давления меняется, в зависимости от приложенного к датчику избыточного давления. Например при 0мм.рт.с. показывает -3мм, при +20мм рт.с. показывает -15 мм. Контролирую давление механическим манометром.
3. Диагноз - выход из строя датчика давления. При отключении трубки от датчика показывает отрицательное давление -3мм.рт.с. При подключении нового датчика показания соответствуют действительному давлению.
Предыдущий датчик вел себя аналогично. Было заказано два датчика у того же китайца, что и первый. В итоге второй вышел из строя аналогично, сейчас работаю на последнем третьем датчике и подыскиваю альтернативу.

Посоветуйте более надёжные датчики давленияslava_k78, 20 Апр. 25, 09:47

Если РС точно не дырявый и все от одного китайца - вижу только одно объяснение: возможно, он торгует выбраковкой. Не такая уж и редкая по нынешним временам история, увы - новые ДУФ-ы тому порукой (не только у меня).

Сам использую более дорогой двухпортовый XGZP6897D - пока ТТТ, всё ок.
Правда, он у меня тоже дурить брался, когда экран подключил, в чувство пришёл только при отключении _всего_ от I2C, включая ДАД.

XGZP6857D тоже в запасе лежит, спасибо за предупреждение, будем понаблюдать.

Посоветуйте более надёжные датчики давленияslava_k78, 20 Апр. 25, 09:47

есть с защитной мембраной, для агрессивных сред https://aliexpress.ru/item/1005005370624930.html
В аналоговом варианте(резистивный мост, к нему еще ацп а-ля ads1115 надо прикупить) в районе 1 тыр, можно I2C взять - тот же датчик с приклеенной на торце платой с ацп I2c, это в 2 раза дороже (при заказе с I2C продавцу отдельно сообщением надо написать на какой диапазон датчик нужен)
ЗЫ - если нужен I2C, то необходимо выбрать "цвет:I2C", этот вариант внизу списка. Все варианты с указанием диапазона давления "Цвет:ххх KPa" - аналоговые, несмотря на название товара "Датчик давления Core I2C"

ЗЫ - в качестве гильзы для установки датчика 10кПа отлично подходит медицинский шприц 20 мл

есть с защитной мембраной,Volume, 20 Апр. 25, 20:23

Выглядит как окончательное решение. Люблю такие штуки.
Но как у него с поддержкой Самоваром?
Про XGZP6857D: один работает пока без проблем, второй лежит в запасе.

А у меня другого рода сомнения. К Самовару прикрутить то не особо сложно. Диффузию воздуха в трубке до датчика с паром в кубе никто не отменил. Ректификация продолжительна. Воздух постепенно заменится паром, пар начнет конденсироваться на холодных поверхностях, что приведет либо к заполнению трубки конденсатом, либо к разогреву датчика. Конденсат внесет смещение давления при разнице уровней. Если трубка толстая тогда конденсат будет стекать и произойдет нагрев датчика в металлическом корпусе... Заявлена термокомпенсация, ну не знаю при 80 градусах то. Насколько она будет эффективна.
Разделитель среды можно было установить непосредственно на крышке куба и использовать длинную тонкую трубку к датчику. А с этим как поступить? Ставить сразу на крышку? -будет греться. ИМХО разделитель всё равно необходим. Может у моего и не самая удачная конструкция из-за выбора мембраны, но он нужен. А раз так зачем платить за дорогой датчик?

Измеритель 3.09, наверно уже бета, поскольку у меня вроде всё работает.
Добавлена скрытая web страница /debug для передачи Самовару вручную введенных температур и давления в целях отладки nbk.h.
pro_mini_ntc_3_09.zip

Предыдущие версии здесь.
