Буду код курить. Нашел карту регистров на 485 к этому частотнику.Petrix1, 15 Сент. 25, 17:44

А, возможен Modbus. Спросите у ИИ. Скормите ему карту регистров и модель частотника. Попросите алгоритм составления команды на выдачу нужной мощности и алгоритм запроса текущей. Будет проще с ноута экспериментировать.

В общем одни плюсы.Petrix1, 15 Сент. 25, 17:44

есть и минусы. КПД не единица, ключи частотника греются. Чтоб не перегрелись, в частотниках обычно встроенный вентилятор есть. Причем - небольшой, чтоб габариты не раздувать. В силу мелких размеров - этот вентилятор визжит при работе, как резанная порося

Вопрос к понимающим коллегам.
Есть индукционная плитка. Планирую ее использовать для укрепления СС. Если поставить ее на максимальную мощность и подключить к SAM_AVR, управляемому Самоваром, такая схема регулирования будет работать?
Или не извращаться и пользоваться встроенными в плитку уровнями мощности?

Chernik_, пользуйтесь встроенным. В тандеме с SAM_AVR ничего путного не выйдет.

есть и минусы. КПД не единица, ключи частотника греются. Чтоб не перегрелись, в частотниках обычно встроенный вентилятор есть. Причем - небольшой, чтоб габариты не раздувать. В силу мелких размеров - этот вентилятор визжит при работе, как резанная поросяVolume, 16 Сент. 25, 07:29

Это не минус, это плюс. Все продумано и ничего охлаждать не надо. По громкости не шумнее, чем тэн шумит на полной. Да и винокурня у меня в отдельном здании.Кпд не единица, но при мощностях в 4.5-5кВт это вообще не проблема

Кстати...было бы здорово платформе иметь регулировку мощности по ШИМ. Тогда и черта лысого можно привинтить

Приветствую всех. Переустановил ардуино, теперь пытаюсь настроить и получаю ошибку. Что не так делаю?

Скетч использует 1422143 байт (108%) памяти устройства. Всего доступно 1310720 байт.
Глобальные переменные используют 61464 байт (18%) динамической памяти, оставляя 266216 байт для локальных переменных. Максимум: 327680 байт.
Sketch too big; see https://support.arduino.cc/hc/en-us/articles/360013825179 for tips on reducing it.
text section exceeds available space in board
Ошибка компиляции для платы DOIT ESP32 DEVKIT V1.

предположу что SDK v.3 или выше. - можно поподробнее, что это и как исправить?

убедитесь, что у вас 2.0.11. - это помогло, спасибо.
Ну еще подскажите. При организации охлаждения, на реле 3 сигналь должен подаваться только когда температура в кубе больше 80? у меня пост6оянно сигнал почему? На все реле постоянно 3,3 подается

При переводе в режим HIGH все равно пост6оянно подается 0,035v и эт6ого хватает для включения реле. Как быть?

При переводе в режим HIGH все равно пост6оянно подается 0,035v и этого хватает для включения реле. Как быть?
Или не все реле на такое низкое напряжение реагируют ?

Коллеги, все же установить веб-интерфейс на 6.25 не получается всеми указанными выше способами...
Скажите, а точно не нужно партишен туда делать? Ибо куда он тогда загружать будет веб интерфейс?

Petrix1, наличие файла partations.csv позволяет использовать кастомную разметку флэша. В случае его отсутствия используется одна из разметок по умолчанию. Выбор в меню. Если вы там ничего не меняли уже стоит правильная (первая в списке).
Прошивались с очисткой флэш памяти?

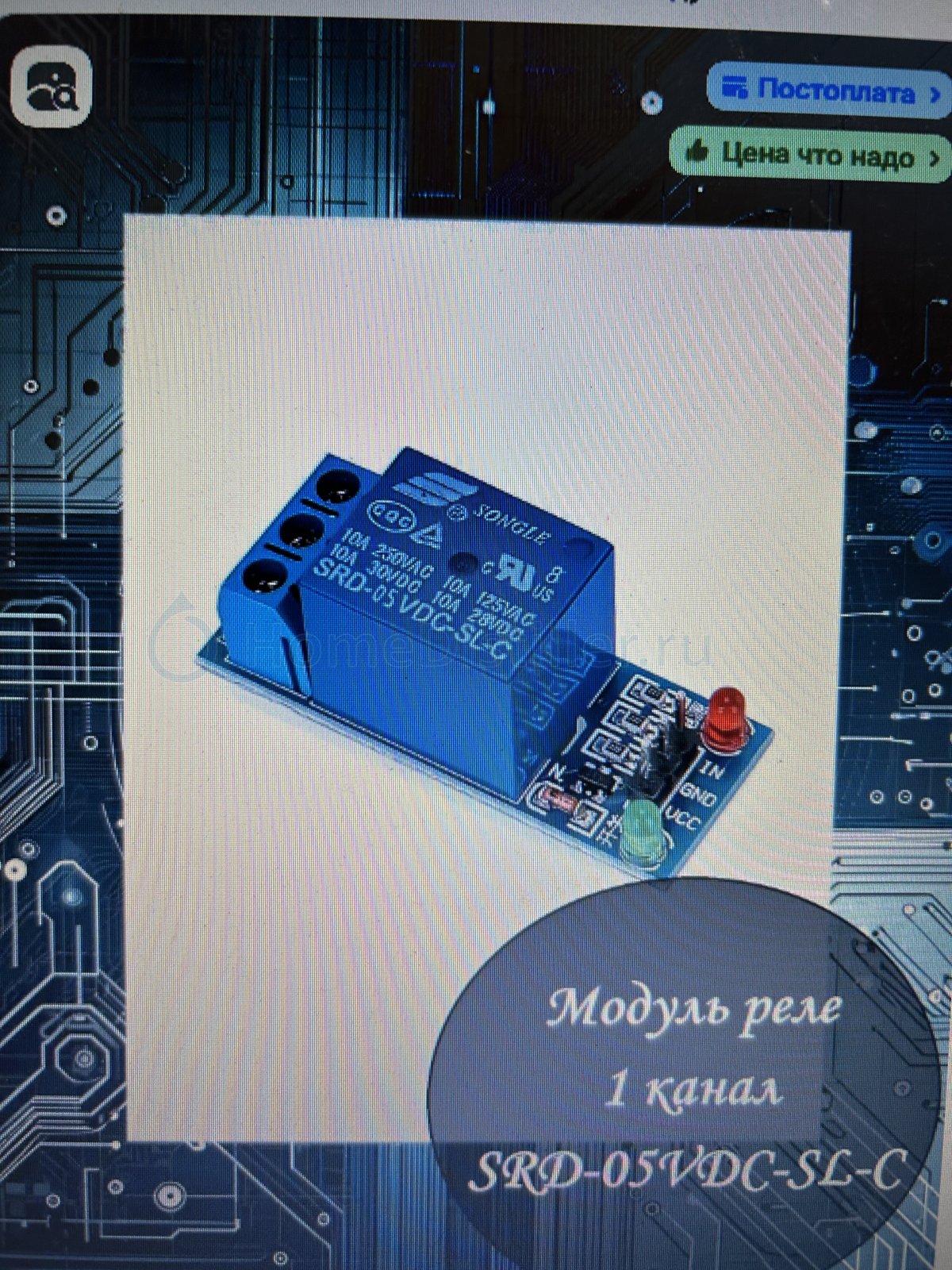

у меня такое реле. мне нужно чтобы просто контакт замкнул

В качестве костыля можно поставить перед реле последовательно слаботочный диод - не понимаю в этом. подскажите какой
Однако лучше поискать причину сработки реле всего от 0.035В - от плат6ы напрямую проводок к реле. Где искать?
а резистором нельзя убрать эти 0,4в.? ост6ались после сборки

Toljnuch, это и есть ответ на ваш вопрос. Внимательно посмотрите на схеме какого типа реле используется с Самоваром. Там есть дополнительные элементы и не просто так. А с этим никто работу не гарантировал. Раз изменили схему проблема выходит за рамки инструкции.

Toljnuch, это и есть ответ на ваш вопрос. Внимательно посмотрите на схеме какого типа реле используется с Самоваром. Там есть дополнительные элементы и не просто так. А с этим никто работу не гарантировал. Раз изменили схему проблема выходит за рамки инструкции.dranek, 20 Сент. 25, 19:34

какое было такое и прилепил. Спасибо за помощь

Прошивались с очисткой флэш памяти?dranek, 20 Сент. 25, 19:12

Да, конечно. Есть ощущение, что где то в этой версии что то не то. 6.20 прошилась...

Toljnuch, винить за собственные ошибки нужно только себя, но ни как не других. А помогают вам тут вполне достаточно.

Нужен такой модуль реле и делайте коммутацию по инструкции.

Я не виню , попросил помочь. И странно, что из esp32 постоянно фонит 0,35в

Petrix1, я прошивал 6.25. За исключением партации spiff(s) особых проблем не было.
Моды ж надо было проверить перед постингом.
Есть по ощущениям некий глюк с телеграмом. Я это вижу так:
Иногда сообщение уходит, а отчета о доставки долго нет. AsynkTCP недождавшись уничтожает объект. Потом отчет приходит. После этого попытка вызвать функцию которой больше нет и как следствие попытка перехода по нулевому адресу. Ресет с вачдогом. Возможно заблуждаюсь. Версия.

Добавлено через 3ч. 58мин.:

Вспомнил, была еще одна проблема с первичным подключением к WiFi, после затирания флэша настройки ведь сбрасываются. Как исправил писал здесь. Библиотека ESPAsyncWiFiManager опять заглючила (наверно он конкретно меня невзлюбил, это взаимно). Я там выложил её исправленную версию.

Версия 6.24 установилась сразу и без проблем. Причем на двух разных esp32.а 6.25 не устанавливается ни на одной

Добавлено через 46мин.:

По сути остался главный вопрос:
Коллеги-знатоки, нет ли возможности в будущих версиях через свободный пин или доп модуль сделать регулировку мощности просто по ШИМ от 0 до 100 (ну или с возможностью установки параметров в коде) импульсов в секунду к примеру, для управления частотником или другим регулятором по шим.Тогда можно было бы задавать мощность в процентах, вне зависимости от мощности самого Тэна.
Пока навинтил управление через реле, по заданным параметрам. Разгонное реле выводит частотник на полную мощность в 4.5кВт, а реле включения задает 1.5кВт.
И в общем то работает. Но хотелось бы конечно иметь полное управление

Добавлено через 3мин.:

Пока победить UART через конвертер на 485 пока не получилось.

нет ли возможности в будущих версиях через свободный пин или доп модуль сделать регулировку мощности просто по ШИМPetrix1, 22 Сент. 25, 10:15

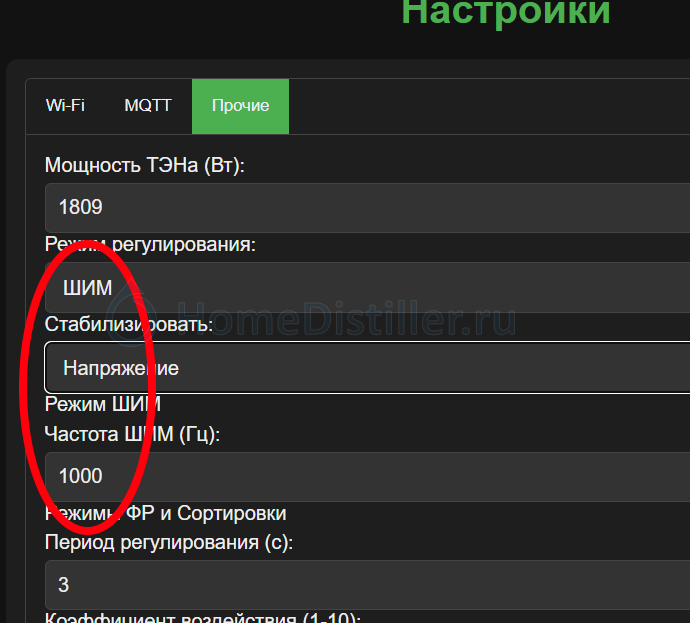

Есть относительно простая для вас возможность! Посмотрите мой регулятор. Экспериментировал год назад с SSR40LA и решил оставить, вдруг понадобится

ШИМ регулируется от 0 до 1023.
В минимальной наборе понадобится ESP-12E или F плюс модуль PZEM-004T. Однако в вашем случае можно обойтись только ESP-12E, внеся небольшие правки в скетч и превратив его в просто конвертер в ШИМ. Там есть уже режим регулирования по напряжению, нужно будет просто отключить собственно регулятор, поставив прямое преобразование задание - шим. Понятно без PZEM-004T обратной связи сделать нормально не выйдет, придется отчитываться заданием, тем более измеряет оно одну фазу только. Ну и импульсы на выходе ESP 3.3В, чтоб поднять до 12В понадобится ключ.
Последняя версия с контролем отчетов Самовару здесь. Для неё придется применить мой мод к Самовару для нормальной обратной связи. В качестве регулятора в Самоваре выбирать StabAVR.
Для связи с Самоваром советую использовать два модуля HC-12, это удобней ADUM, берите черные.

Однако я, если б мне такое понадобилось, просто влез бы в код Самовара и поменял бы кусок для одного из регуляторов на изменение ШИМ на какой ни будь неиспользуемой ноге.

Так что возможностей в избытке, было бы желание.
