Toljnuch, Довольно сильно проседает напряжение на входе при включении нагрузки. С SEM AVR и такими просадками у вас и будет болтанка, стабилизатор небось тоже не мгновенно напряжение выправляет, а тут на одной полуволне 14 А, на другой 1 А. А что там ZMPT ардуине передаёт когда высота полуволн сильно меняется вместе с током...
Видно не справляется. Я бы взял вольтметр и поискал потери, всё таки разница на входе 24 В с и без нагрузки великовата. Может где контакты ослабли.
Сетевики вас только током автомата могут ограничить, просто отключится по достижении. А просадки это дохлый трансформатор в ТП, тонкие провода до вас, плохие контакты.
Не найдете непрожатый контакт придётся вам фазовый регулятор попробовать, не обязательно собирать сразу от KVIC или другой, в продаже есть недорогие с ручкой, можно для начала с таким проверить работоспособность, а после его же симистор и радиатор использовать в схеме стабилизатора.
Возможно панацея вам частотник, Petrix1 пишет работает.

Сетевики вас только током автомата могут ограничитьdranek, 27 Сент. 25, 01:51

слышал от знающих людей (один из них энергетик) что счётчики новые, те что на столбах стоят, отключают напругу если мощность превышает выделенную.

gxtkjdjl, это тоже самое что автомат поставить. 25 А и досвиданья.
Снижать напругу - эту мощность ведь рассеять где то надо, 24 В на 15 А 320Вт вообще то. Счетчик нужен с радиатором и кулером.

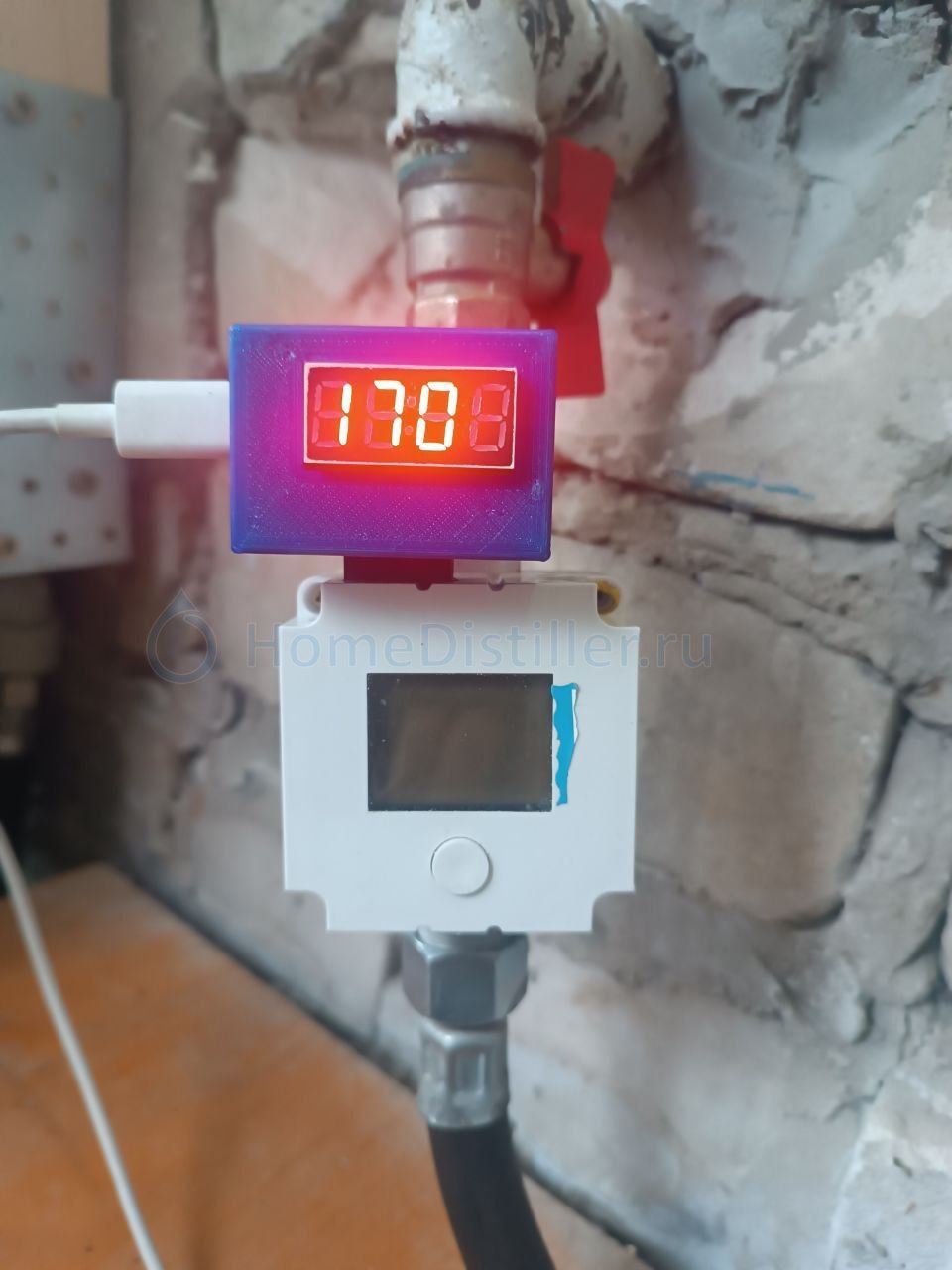

У меня слабая фаза и приходится гнать на газу + электричество (примерно 80 + 20 %). Газ выставляю по самодельному расходомеру из газового счётчика Элехант, а точно колонну регулирую уже электричеством. Нет мыслей у создателя Самовара внедрить стабилизацию газа? Есть загвоздка конечно - нигде не нашёл электронного регулятора подачи природного газа. Но думаю можно и самому намутить.

можно и самому намутить.bifurkas, 27 Сент. 25, 08:54

вот только нужно ли, электричеством то, если что не так пойдёт, одного пизданёт (даже если на глухо) а вот если с газом...

вот только нужно лиgxtkjdjl, 27 Сент. 25, 09:02

Ну, вообще вся затея с самогоноварением не безопасна, мягко говоря. У меня оборудование расположено в отдельно стоящем кирпичном сарае, с хорошей вентиляцией и датчиком газа. Газовая конфорка с термопарой. За несколько лет прецедентов не было, тьфу, тьфу, тьфу...

Можно над комбинированным стабилизатором подумать, один-два ТЭНа через контакторы напрямую к сети, а третьим регулировать. Измерять PZEMом общую мощность, с "переключением передач" контакторами. Тогда и помех от фазового и миганий от сортировки полуволн поменьше будет. Однако не под пиво вариант, точно выставляться будет не сразу.

Берусь утверждать, что после НБК напиток сразу получается мягче, чем после дистилляцииChernik_, 26 Сент. 25, 18:20

Истово плюсую - однозначно получается.
Причём, похоже, именно факт разбавления спирта, по-сути, дистиллированной (не фильтрованной, не осмотической) водой нагорячую - главный источник этой мягкости.
"НБК-умягчение настоек" - а звучит)

Здравствуйте. Возник срочный вопрос. Рассчитал программу ректификации, под свои нужды. По расчетам получилось 24 строки. После установки программы, на экране отражается только 20 строк. будут ли работать невидимые оставшие 4 строки, или все пересчитать пока пока работает стадия отбора голов.

Вопрос скорее к разработчику... А в текстовом поле отображаются все строки? Если все, то вся программа должна быть выполнена.

когда составлял программу все 24 строки отображались на экране. после установки вижу только 20 строк.
И вообще сегодня видимо не мой день. уже раза три пришлось останавливать процесс, хорошо то, что стадия отбора голов , и отобрал 50 мл из 700 мл.

В раскрывающемся текстовом поле посмотрите. Поле под строками в интерфейсе. На плюс нужно нажать.

kamram, у Самовара есть ограничение в 20 строк программы. Согласно алгоритму строка с номером 20 считается выходом. Причем, это указано неявно, замаскировано под двойное количество емкостей узла разбора, которых у нас хоть и 11, но в СИ то счет членов массива с нуля идет, вот и выходит строка №10*2 это выход из программы, но и программа тоже с нулевой строки стартует, поэтому рабочих строк всего 20, с 0 по 19. Видимо у кого узел разбора больше, у того и программа длиннее, логично же.

Видимо у кого узел разбора больше, у того и программа длиннее, логично жеdranek, 30 Сент. 25, 06:46

ни черта не понял, но из сказанного следует. программу придется переписать и уложить в 20 строк. Хлопотно, но возможно, у меня разбор голов строк 6 занимает, придется сократить в этой части программу/
В общем не отработанную часть программы изменил, вручную дополнил еще 2 строки. Итого на экране 22 строки, отработают эти дополнительные строки или нет будет известно поздно вечером. Всем спасибо за участие.

сказанного следует. программу придется переписать и уложить в 20 строк. Хлопотно, но возможно, у меня разбор голов строк 6 занимает, придется сократить в этой части программуkamram, 30 Сент. 25, 07:48

Да, всё правильно, строк в программе может быть не больше 20. Вы первый, кто столкнулся с этим ограничением. 6 голов нормально. Возможно, нужно сократить количество тела/хвостов? Ещё 14 строк остаётся, это много.

Может и 28 строк
В Samovar.h
WProgram program[30]; //массив строк для записи программы отбора.
Всего то надо узел разбора на 15 дырок либо коррекцией поправить позиции на текущем и в Samovar_pin.h поменять #define CAPACITY_NUM на 14.

Потому как реле либо отрыто, либо закрыто. А-ля ШИМ. Моргание неизбежно.Kuban, 26 Сент. 25, 22:42

в формате SSR есть и модули с фазным управлением и входом 0..5В, очень удобно для ардуины

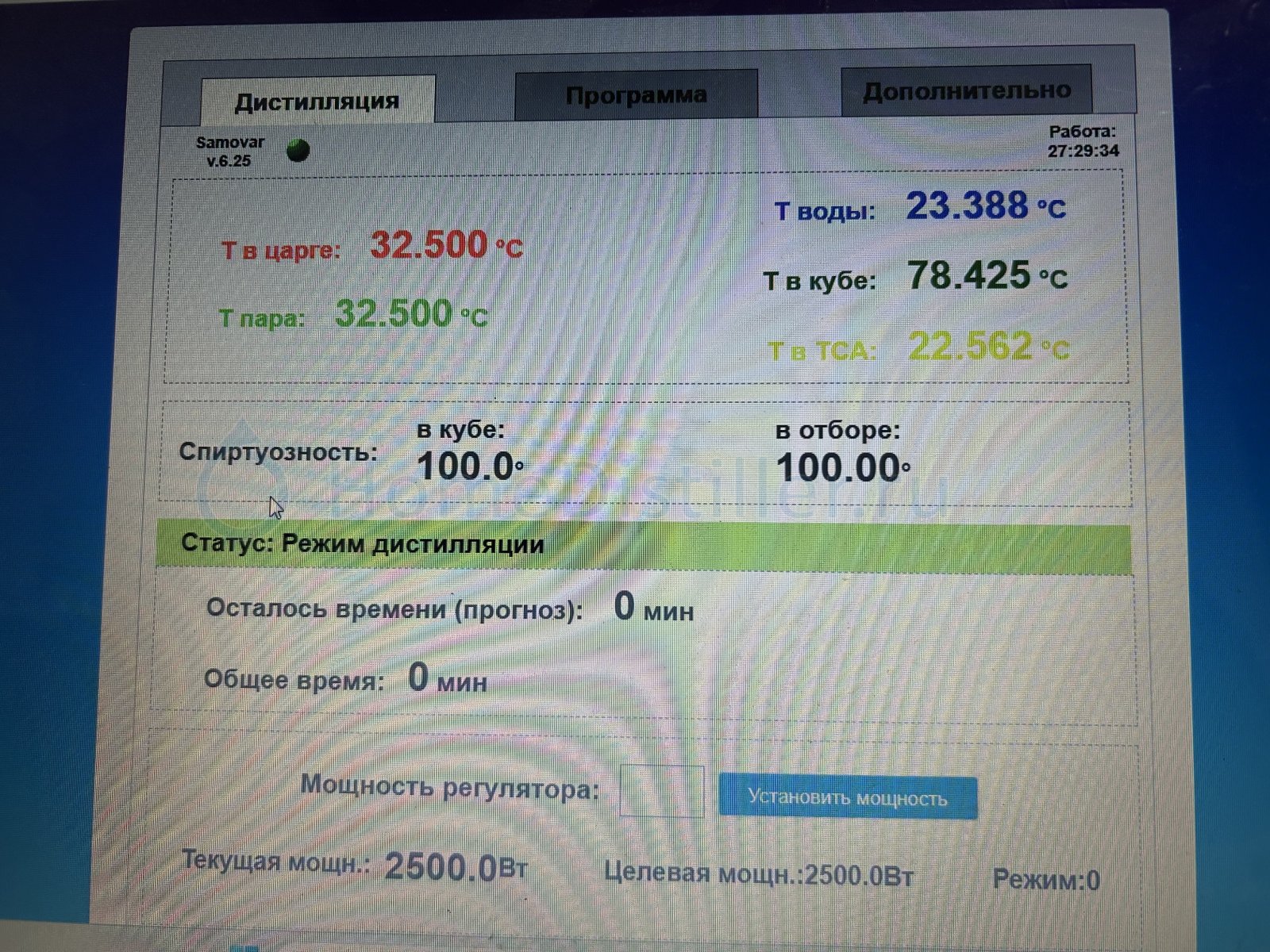

В общем погон завершился, с приключениями, но запланированный объем спирта забрал. Программу в части отбора голов пришлось с корректировать, вроде появились на экране еще 2 строки (итого их стало на экране 22), но после сброса web морды, осталось опять 20 строк. Последние строки были про хвосты, поэтому особо не переживал, оставил хвосты в кубе. Программирование оказалась не самая большая проблема. Ко всему прочему выяснилось (хорошо, что до отбора тела), что не стабильно работает Stab Avr, пришлось на ходу, его менять на РМВ-К. В общем приключений в первой четверти погона хватило, но все благополучно завершилось.

не стабильно работает Stab Avrkamram, 30 Сент. 25, 16:43

А в чём выражалась нестабильность, есть подробности?

в чём выражалась нестабильностьais77, 01 Окт. 25, 23:05

падает сетевое напряжение до 140 вольт, сетевое напряжение пробивается на ТЭН, где-то так. Все расписал в авторской теме стабилизатора.
