Автоматика Самовар

В минимальной наборе понадобится ESP-12E или F плюс модуль PZEM-004T. Однако в вашем случае можно обойтись только ESP-12E, внеся небольшие правки в скетч и превратив его в просто конвертер в ШИМ.dranek, 22 Сент. 25, 13:39

Коллега, спасибо за такой объем информации! Я правильно понимаю, что этот модуль к самовару по UART подключается, а на его выходе уже шим, который я на счетчик инмпульсов частотника могу подать?

Я правильно понимаю, что этот модуль к самовару по UART подключается, а на его выходе уже шим, который я на счетчик инмпульсов частотника могу подать?Petrix1, 22 Сент. 25, 16:04

Да, но нужно будет немного упростить скетч. Вместо подстройки по измерению напряжения PZEM-004T прямое преобразование Задание мощности - ШИМ.

Да, но нужно будет немного упростить скетч. Вместо подстройки по измерению напряжения PZEM-004T прямое преобразование Задание мощности - ШИМdranek, 22 Сент. 25, 16:08

А где можно скачать, поизучать?

Добавлено через 6мин.:

Это был бы просто идеальный вариант

Однако я, если б мне такое понадобилось, просто влез бы в код Самовара и поменял бы кусок для одного из регуляторов на изменение ШИМ на какой ни будь неиспользуемой ноге.dranek, 22 Сент. 25, 13:39

Ниасилю(((

По факту можно смело использовать ногу, которая идет под шим насоса. У меня все равно клапан. Тогда даже схемотехнику менять не надо

Добавлено через 5мин.:

Ну и импульсы на выходе ESP 3.3В, чтоб поднять до 12В понадобится ключ.dranek, 22 Сент. 25, 13:39

Я думаю MOSFET решит эти задачи

Petrix1,

Попытаюсь вам слегка помочь.

1. Как определить способ управления водяным насосом в прошивке и настроить под себя?
В Arduino IDE версии более 2 слева есть панель, на ней есть поиск по всей папке прошивки.
Идем в samovar_ini.h, находим там строку включения поддержки водяного насоса #define USE_WATER_PUMP , оставляем её закомментированной раз не пользуемся, USE_WATER_PUMP вставляем в строку поиска. Смотрим где в прошивке она встречается:
В модуле Samovar.ino
#ifdef USE_WATER_PUMP
#include "pumppwm.h"
#endif -библиотека помпы подключается при раскомментированном параметре, выносим подключение за рамки, мы ведь хотим использовать.

#ifdef USE_WATER_PUMP
jsonstr.concat("\"wp_spd\":");
jsonstr.concat(water_pump_speed);
jsonstr.concat(",");
#endif - добавление в строку отправки запроса текущей скорости помпы, оставляем как есть,

#ifdef USE_WATER_PUMP
pump_regulator.setpoint = SamSetup.SetWaterTemp; // сообщаем регулятору температуру, которую он должен поддерживать
#endif - тоже оставляем, мы регулятор не задействуем, будем управлять помпой (Шимом) напрямую.

Модуль samovar.h
#ifdef USE_WATER_PUMP
#undef USE_WATER_VALVE
#endif
и
#ifdef USE_WATER_PUMP
uint8_t wp_count; // Переменная для расчета времени работы насоса на повышенной мощности при старте
#endif - тоже не трогаем, нам ни к чему

Модуль pumppwm.h
Весь модуль заключен в
#ifdef USE_WATER_PUMP
...
#endif - это значит,что откомпилируется он только при наличии объявленной USE_WATER_PUMP, но нам всё там не нужно, нужны только
#define PUMP_PWM_FREQ 15 // частота шим
static ESP32PWM pump_pwm; // объявление объекта для управления ШИМ
- их просто выносим за рамки #ifdef USE_WATER_PUMP...#endif

void init_pump_pwm(uint8_t pin, int freq) {
pump_pwm.attachPin(pin, freq, 10);
pump_regulator.setDirection(REVERSE); // направление регулирования (NORMAL/REVERSE). ПО УМОЛЧАНИЮ СТОИТ NORMAL
pump_regulator.setLimits(PWM_LOW_VALUE * 10, 1023); // пределы (ставим для 8 битного ШИМ). ПО УМОЛЧАНИЮ СТОЯТ 0 И 255
//pump_regulator.setMode(ON_RATE);
pump_regulator.setpoint = SamSetup.SetWaterTemp; // сообщаем регулятору температуру, которую он должен поддерживать
pump_started = false;
} // функция инициализации помпы, нас здесь интересует только инициализация шима pump_pwm.attachPin(pin, freq, 10);, копируем её куда нибудь в конец функции void setup() { модуля Samovar.ino чтобы запустилось один раз при загрузке, чтобы узнать значения, которые нужно подставить ищем где вызывается init_pump_pwm, нашли в модуле sensor_init.h, вызывается в виде init_pump_pwm(WATER_PUMP_PIN, PUMP_PWM_FREQ);, значит надо pump_pwm.attachPin вызвать с аргументами (WATER_PUMP_PIN, PUMP_PWM_FREQ, 10).
Подсматриваем, что для управления шим используется вызов функции pump_pwm.write(PWM_START_VALUE * 10);, поскольку стоит умножение на 10 значит это перевод процентов и диапазон значения стандартный 0-1023.
Всё, для управления ШИМ-ом готовы.
2. Теперь встройка в управление регулятором.
Идем в samovar_ini.h, находим там строку включения регулятора STAB AVR: //#define SAMOVAR_USE_SEM_AVR , раскомментируем её и повторяем фокус с поиском по SAMOVAR_USE_SEM_AVR
Читаем, понимаем, что логика управления регулятором находится в logic.h и за установку мощности отвечает функция set_current_power, за режим регулятора set_power_mode
Находим их в строках 1423 и 1466. Изучаем, понимаем, что формирование и отправка команды регулятору происходит в строках
1490 Serial2.print("АТ+ON=1\r"); - включение с разгоном, после неё вставляем pump_pwm.write(1023);
1475 Serial2.print("АТ+ON=0\r"); - отключение, добавляем pump_pwm.write(0);

1448 int V = Volt;
if (V < 100) Cmd = "0";
else
Cmd = "";
Cmd = Cmd + (String)V;
1454 Serial2.print("АТ+VS=" + Cmd + "\r"); - установка мощности V,
добавляем после неё что-то типа pump_pwm.write(constrain(map(V, 0, Мощность вашего ТЭНа, 0, 1023), 0, 1023));

Всё, одновременно с отправкой команд Stab AVR будет шимиться пин WATER_PUMP_PIN с разрядностью Мощность ТЭН-а/1023.

Конечно, я мог чего-то не учесть, надо компилировать, шить, проверять, подбирать частоту ШИМ и т.д.

Конечно, я мог чего-то не учесть, надо компилировать, шить, проверять, подбирать частоту ШИМ и т.д.dranek, 22 Сент. 25, 23:22

Коллега, нет слов, чтобы выразить мою благодарность! Спасибо! Будем изучать!

Выложил 6.25 с исправленным файлом партиций. Так же скорректирована функция отправки сообщений в телеграм.
Надеюсь, проблем будет меньше.

Добавлено через 2мин.:

одновременно с отправкой команд Stab AVR будет шимиться пин WATER_PUMP_PIN с разрядностью Мощность ТЭН-а/1023.dranek, 22 Сент. 25, 23:22

Если получится отладить, добавлю как отдельный регулятор

Добавлено через 1мин.:

странно, что из esp32 постоянно фонит 0,35вToljnuch, 20 Сент. 25, 20:16

Это не странно, так и должно быть, это логический 0. Он не равен абсолютному 0.

Добрый вечер, коллеги!
Я здесь новичок, очень заинтересовал данный проект.
Прошу сильно не пинать и не банить, паяльник держать умею, но в схемотехнике, к сожалению, слабо понимаю.

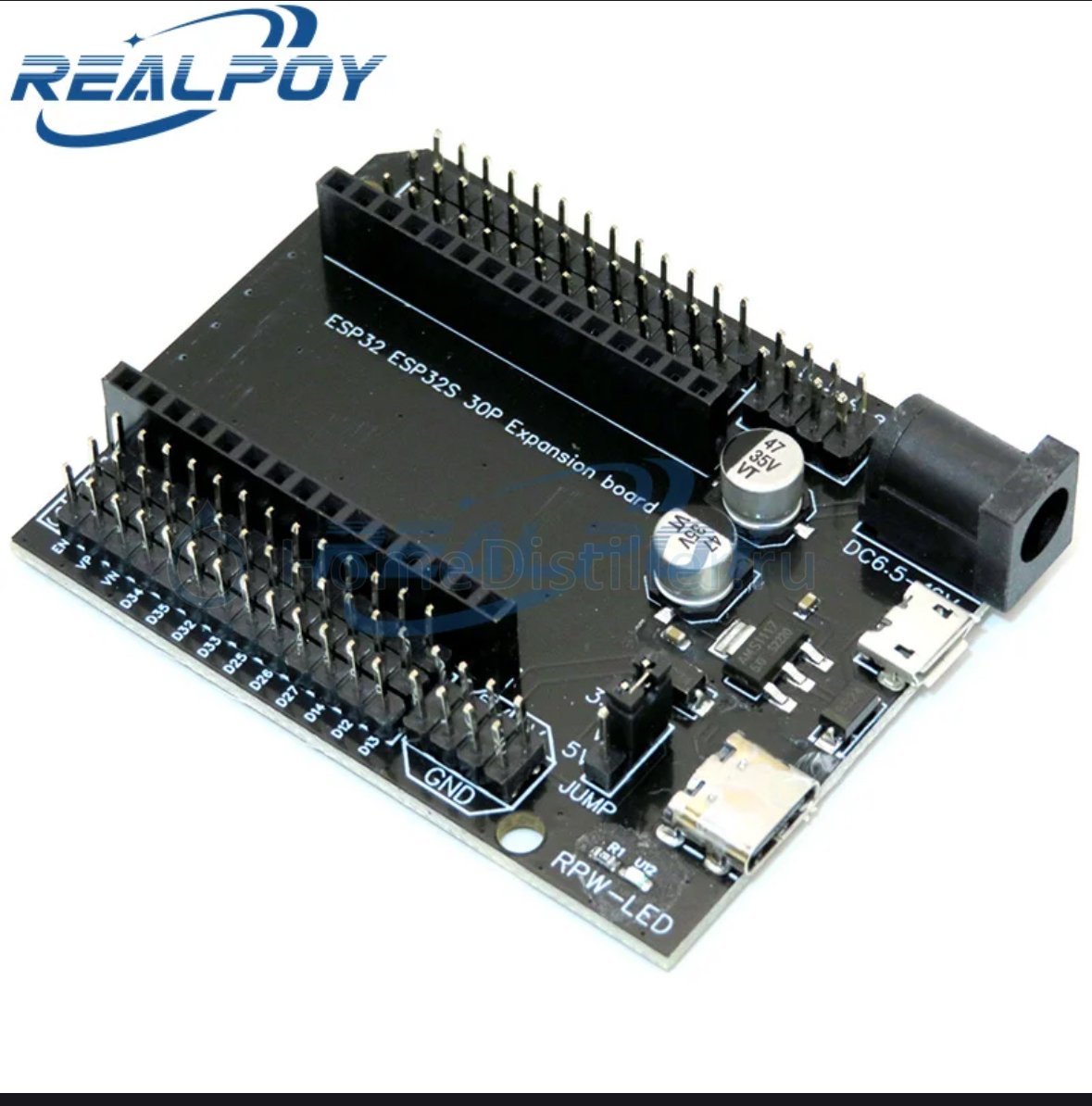

Планирую реализовать проект на плате расширения

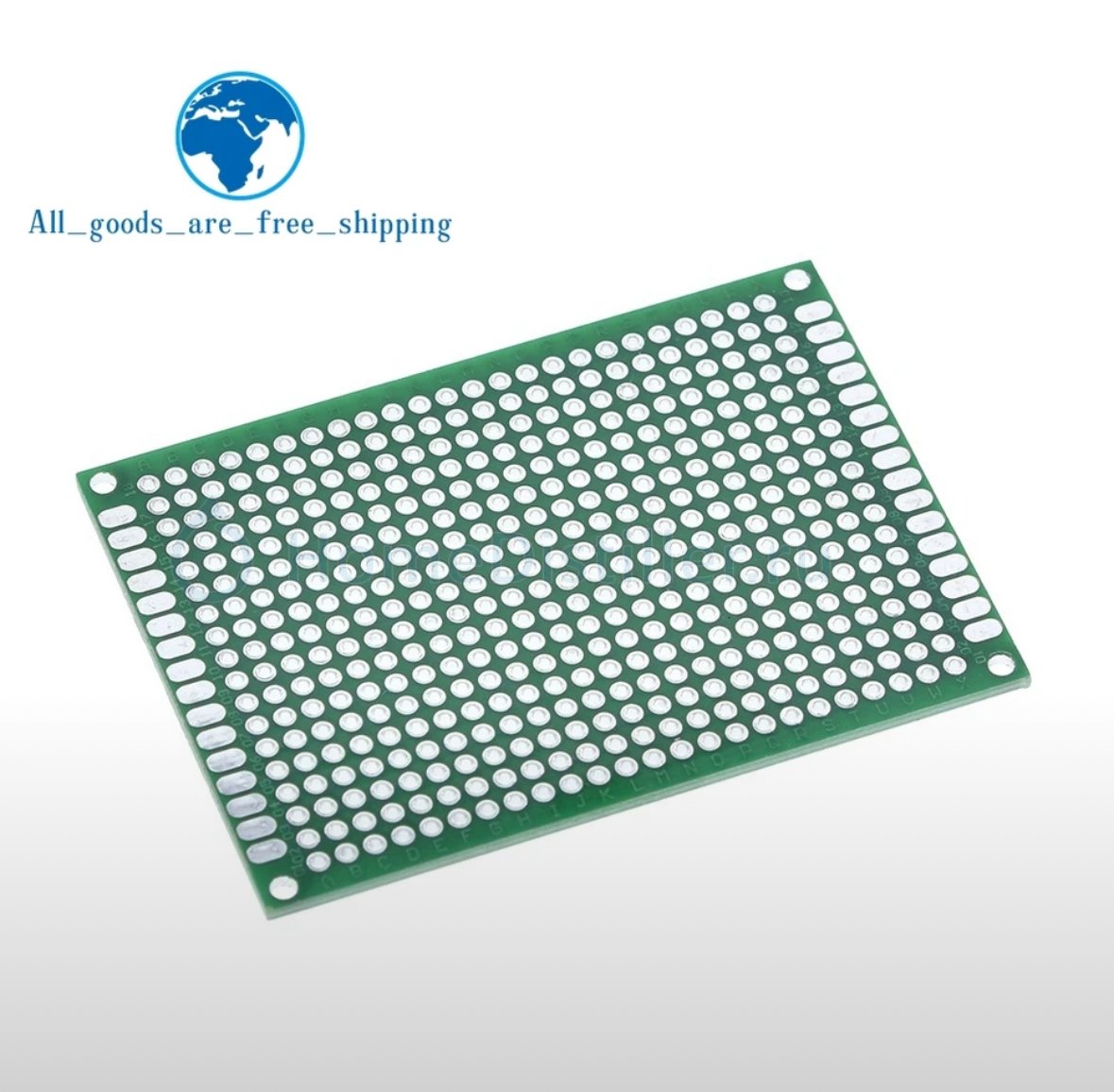

И такой плате

Питание на плату расширения от БП на 12 v, соответственно питание 3,3, 5 и 12 v брать с этой платы расширения.

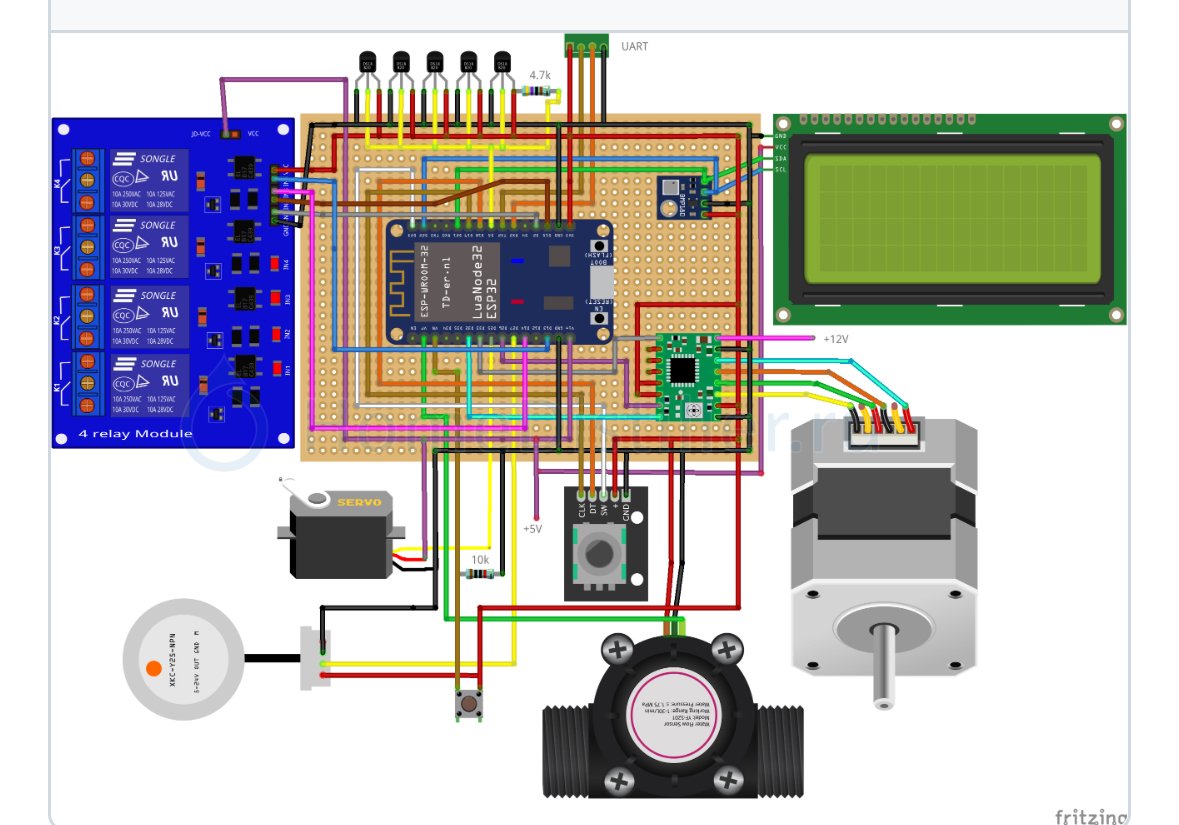

По этой схеме

мне вроде всё понятно.
Но когда читаю описание по монтажу, печатную плату и принципиальную схему, то на них вижу конденсаторы и еще резисторы, которых нет на нарисованной схеме.
Я правильно понимаю, что они по питанию и если я беру питание с платы расширения, то они мне не нужны?
Если не прав, подскажите, пожалуйста, куда их припаять.
Заранее благодарю!

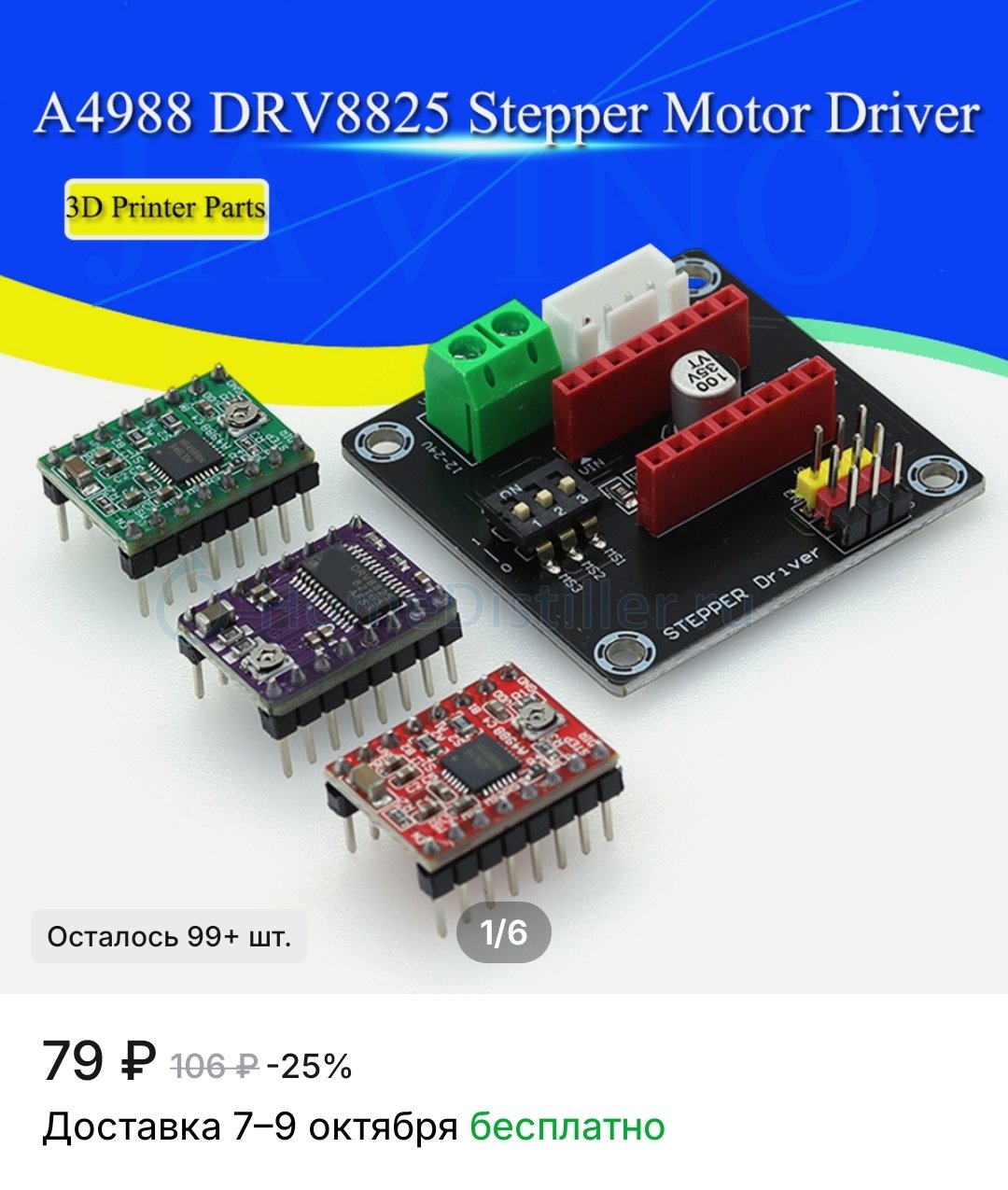

Для шаговика можно приобрести колодку

Для шаговика можно приобрести колодкуfok52, 24 Сент. 25, 22:57

уже едет с али

Это не странно, так и должно быть, это логический 0. Он не равен абсолютному 0.lkosoj, 24 Сент. 25, 20:39

Нашел то реле которое покупал по ссылке из нужных запчастей. Та-же фигня. из ESP фонит 0,35в, Реле пост6оянно включённое. Почему это может быть и как с этим справится? Посоветовали резисторами, не получается подобрать

Sanuch55,

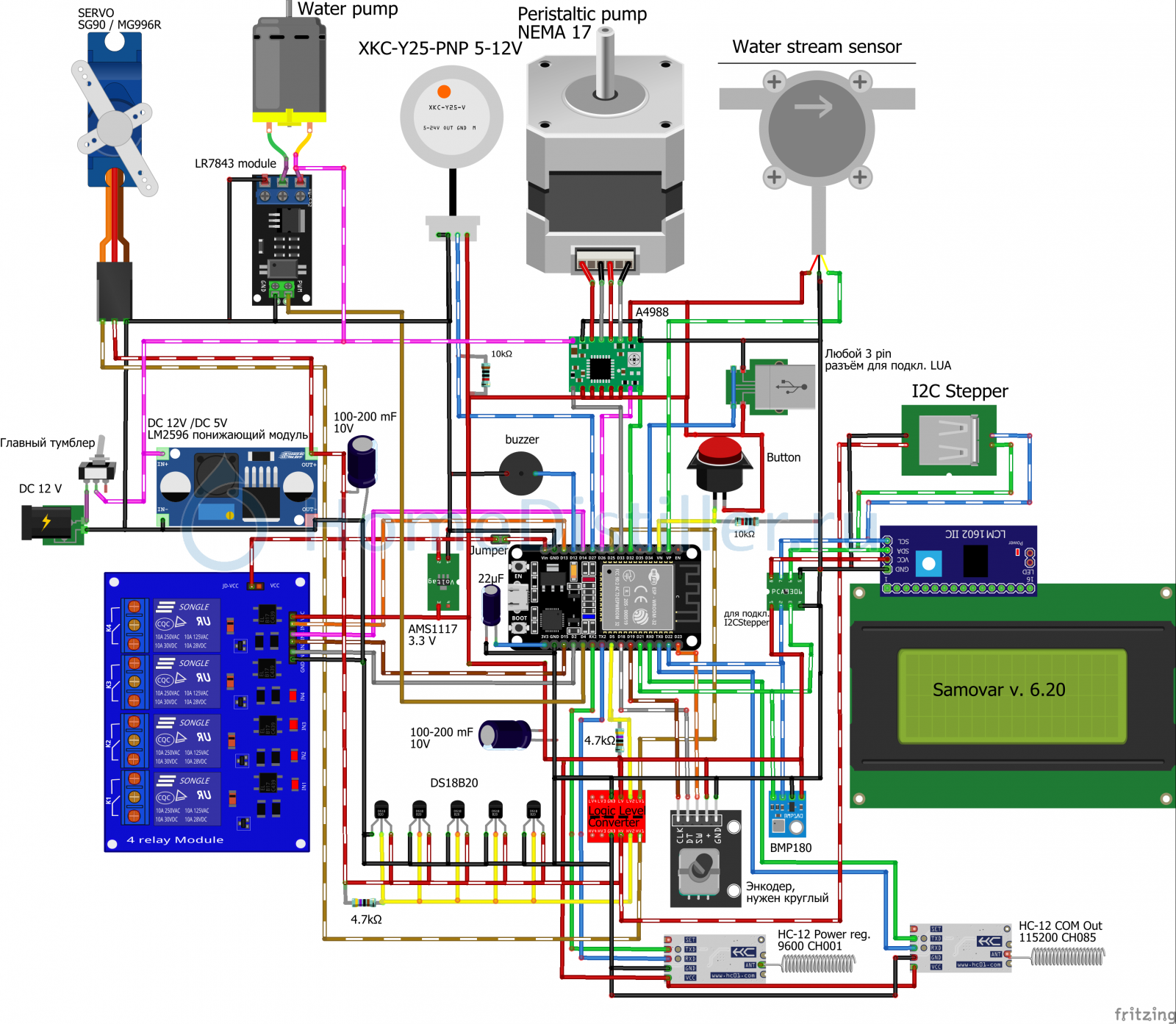

Есть еще такая схема сборки.

Есть еще такая схема сборки.fok52, 24 Сент. 25, 23:08

Спасибо! Буду изучать)

Нашел то реле которое покупал по ссылке из нужных запчастей. Та-же фигня.Toljnuch, 24 Сент. 25, 23:02

Фото реле с подведенными проводами. - в студию.

Добавлено через 2мин.:

Планирую реализовать проект на плате расширенияSanuch55, 24 Сент. 25, 22:46

Это смотрели?
Там есть и про резисторы

Там есть и про резисторыKuban, 24 Сент. 25, 23:34

Смотрел, как раз после просмотра и возникли вопросы, потому что на этой схеме

Конденсаторов и двух резисторов нет.

Суть сборки самовара на плате расширения состоит в следующем (на примере датчиков температуры):
Берем голую ESP подключаем по USB к компу, прошиваем, загоняем ее в свою WiFi сеть и в итоге видим на мониторе компа WEB-интерфейс без данных с датчиков. Устанавливаем в плату расширения, подает питание на разъем платы расширения от 6.5 до 12 вольт. Включаем. Снова видим интерфейс.
Теперь нужно подключить датчики 18B20. Каждый датчик, подключается к ESP тремя проводами. Но поскольку датчики цифровые все провода от всех датчиков сходятся вместе.
Т.е допустим у вас 5 датчиков. На каждый придет GND, +3,3 вольта от ESP32 и от каждого должен прийти сигнал на пин D5. Где вы это соедините - не имеет значения. Важен электрический контакт. Либо от каждого датчика потяните провод в корпус с ESP и там соедините на разьемах, либо потяните 1 провод с тремя жилами на колонну и все датчики соедините там.
Но по схеме присутствие резистор подтяжки по питанию 4,7 ком. Между +3,3 вольта и D5. Его можно поставить где угодно, в том числе и на колонне, это будет работать, но это не правильно. Резистор нужно ставить на плате расширения или на разьемах корпуса.
Если на плате расширения, то... к штырькам платы расширения напротив вывода D5 будет припаян резистор 4,7 и 1 провод от датчиков, который потом разветвится на 5 датчиков.
Надеюсь понятно.

Kuban,
Да, это понятно. Основную пайку планирую делать на простой монтажной плате.
У меня вопрос в другом был. В описании с сайта проекта samovar-tool 4 конденсатора и 4 резистора, на схеме-картинке только 2 резистора.
Может я не правильно объясняю, прошу прощения.

Смотрел, как раз после просмотра и возникли вопросы, потому что на этой схеме
Конденсаторов и двух резисторов нет.Sanuch55, 24 Сент. 25, 23:41

Э... так не пойдет. Никто не будет считать резисторы и конденсаторы на разных версиях схем.
Хотите предметно спросить - спрашивайте: нужен ли резистор(конденсатор) на выводе таком-то.
И вообще самая полная схема находится в каталоге Fritzing scheme в каждом релизе Самовара

Добавлено через 5мин.:

Сайт давно не обновлялся. Самая свежая информация будет на форуме, в руководстве пользователя и в руководстве по сборке. (руководства пока в стадии наполнения- но основное есть).

Kuban,
Спасибо!
Скачаю релиз, буду разбираться. Может и вопросы тогда все отпадут.
