Привет всем!

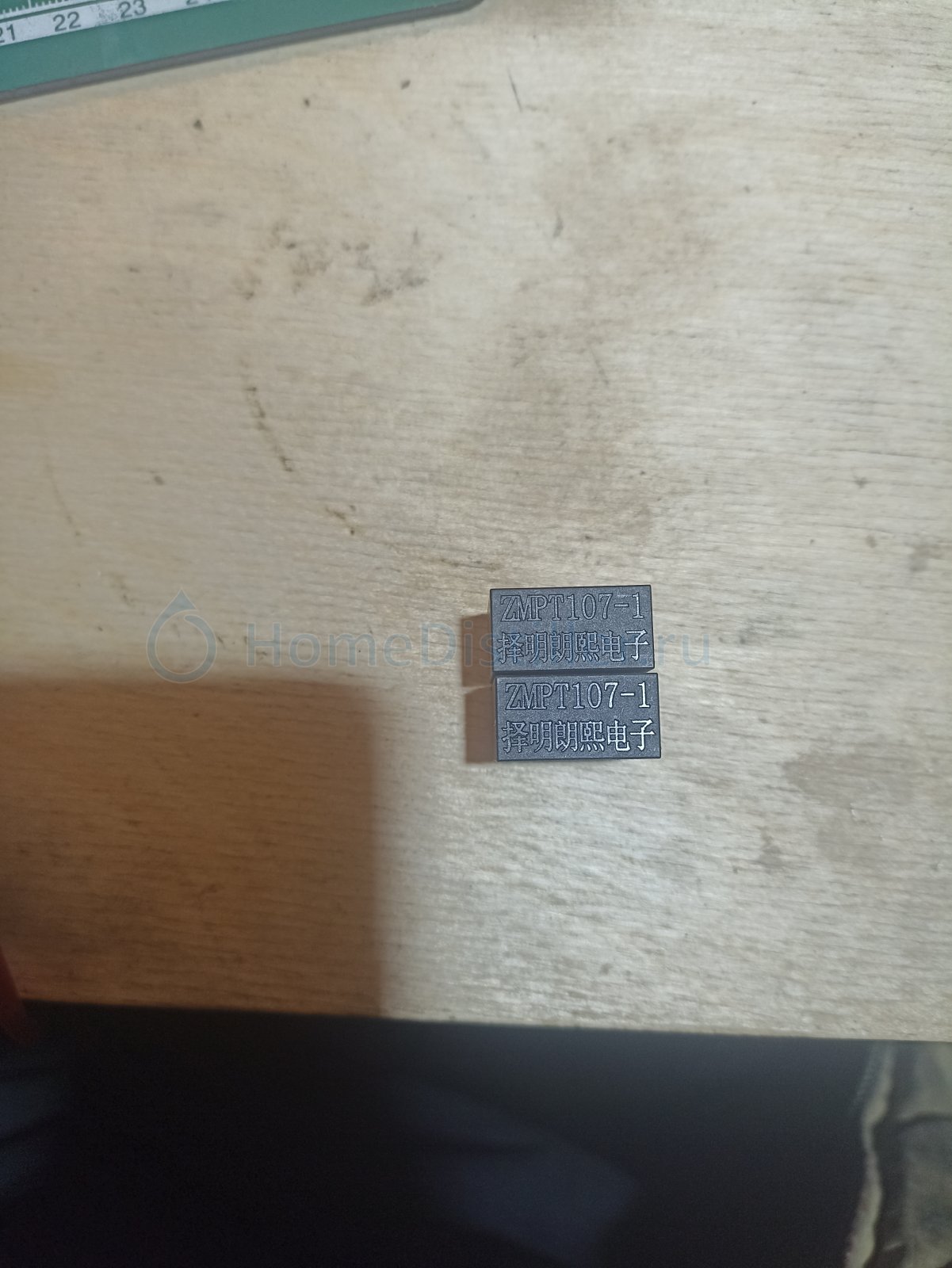

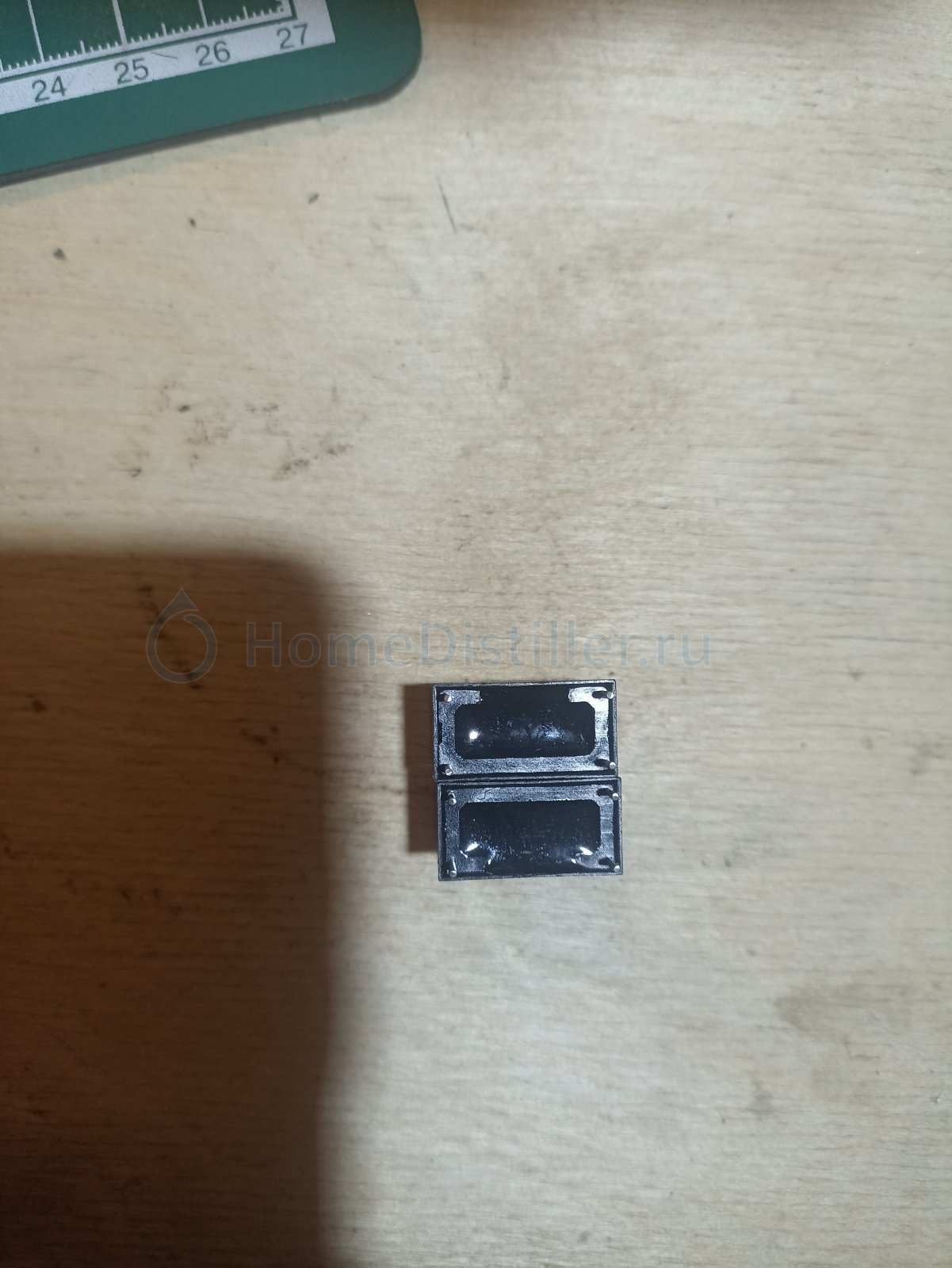

Есть непонятка по трансформаторам, не ясно, где начало и конец какой обмотки, в даташите не нашел.Думаю ладно, визуально сопоставлю, поставил 2 транса рядом, циферки друг за другом, перевернул наоборот- отливки на корпусах по разному. Есть идеи,как в фазировку обмоток попасть?
И еще вопрос к ТС по скетчу, камень на нано 328Р, все заливается, но в низу пишет-"мало памяти, возможна не стабильная работа", дунька меряет, все ОК, но предупреждение настораживает...

где начало и конец какой обмотки, в даташите не нашелser64, 27 Апр. 25, 13:03

здесь посмотри ZMPT107_1_ds.pdf

Добавлено через 23мин.:

в низу пишет-"мало памяти, возможна не стабильная работа"ser64, 27 Апр. 25, 13:03

забей

Как хорошо что тема жива. Не могу понять что делает нога PC1(ADC1). Подскажите.

Volume, а гальваническую развязку можно сделать, добавив еще один конденсатор вроде С7 между резистором R10 и ДП ? Нужно ли увеличить их емкость в два раза что бы ничего другого не менять ?

Есть идеи,как в фазировку обмоток попасть?ser64, 27 Апр. 25, 13:03

Если есть осциллограф, подай на вход хочешь синус, хочешь прямоугольник и смотри на выходе.

Если есть осциллограф, подай на вход хочешь синус, хочешь прямоугольник и смотри на выходе.gol_avto, 29 Июля 25, 08:32

а если нету ни осцилографа ни даташита то замыкаешь одну обмотку на батарейку и по второй обмотке пытаешься увидеть в какую сторону дергается стрелка мультиметра

что делает нога PC1(ADC1)Сhiaro di luna, 24 Июля 25, 18:02

измеряет напряжение подаваемое на ДП

гальваническую развязку можно сделать, добавив еще один конденсатор вроде С7 между резистором R10 и ДП ?dee, 28 Июля 25, 11:13

можно, но емкостная развязка отсечет только постоянку. А применительно к железу колонны отсекать надо переменку - наводки сети и ВЧ наводимые на железо колонны. Это возможно только трансформатором

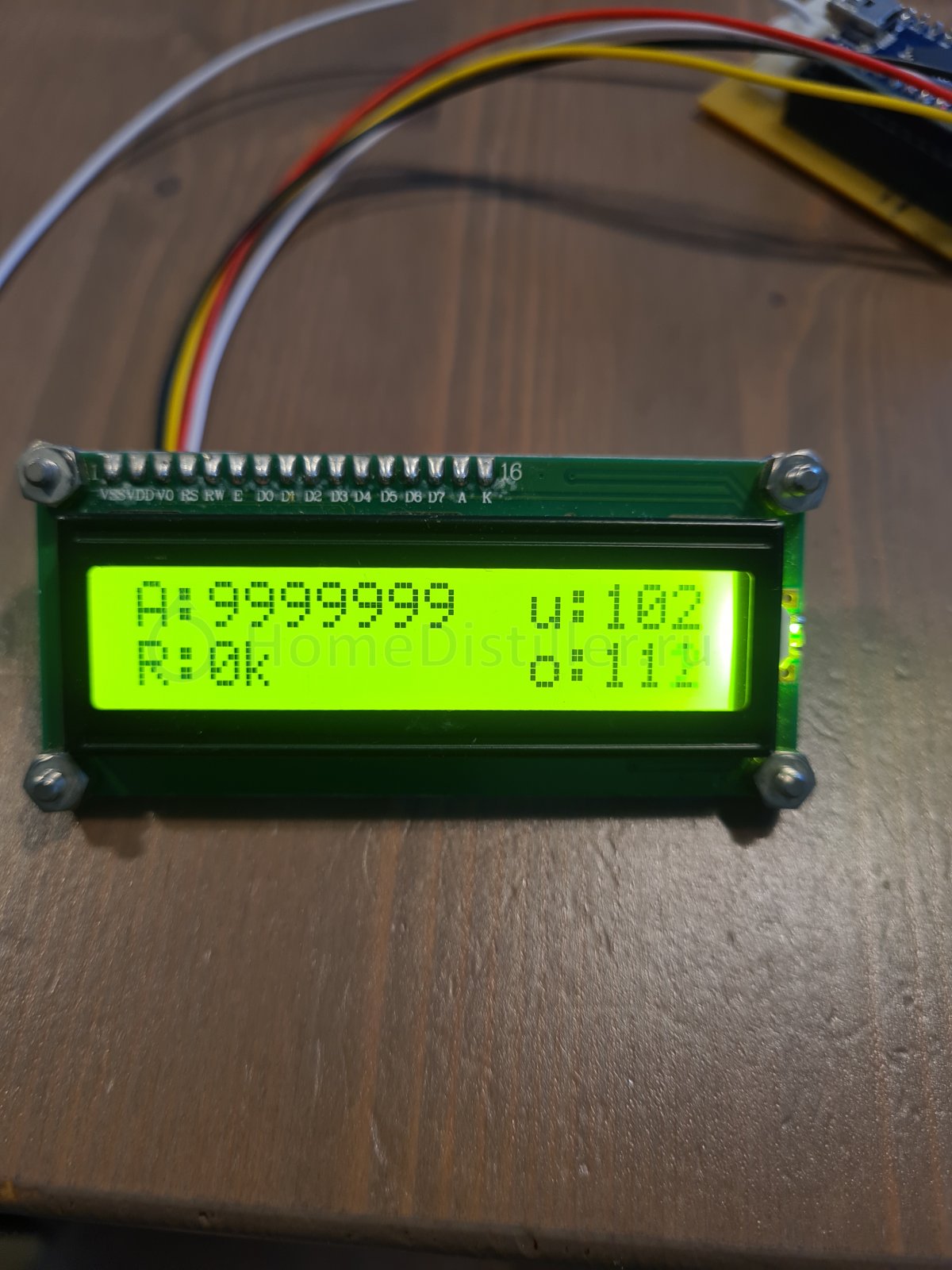

Доброго всем. Подскажите пожалуйста, вот собрал измеритель подключил к питанию, датчики не подключал

это норм показания или нет? И датчик температуры обязательно подключать или нет?

Александр1970, подключи вместо ДП резистор

подключи вместо ДП резисторdee, 09 Авг. 25, 09:23

каким номиналом?
на 82к подключал, калибровал и отпаял.

измеритель подключил к питанию, датчики не подключал это норм показания или нет?Александр1970, 08 Авг. 25, 17:56

не норм. Если ДП не подключен, R не может быть 0

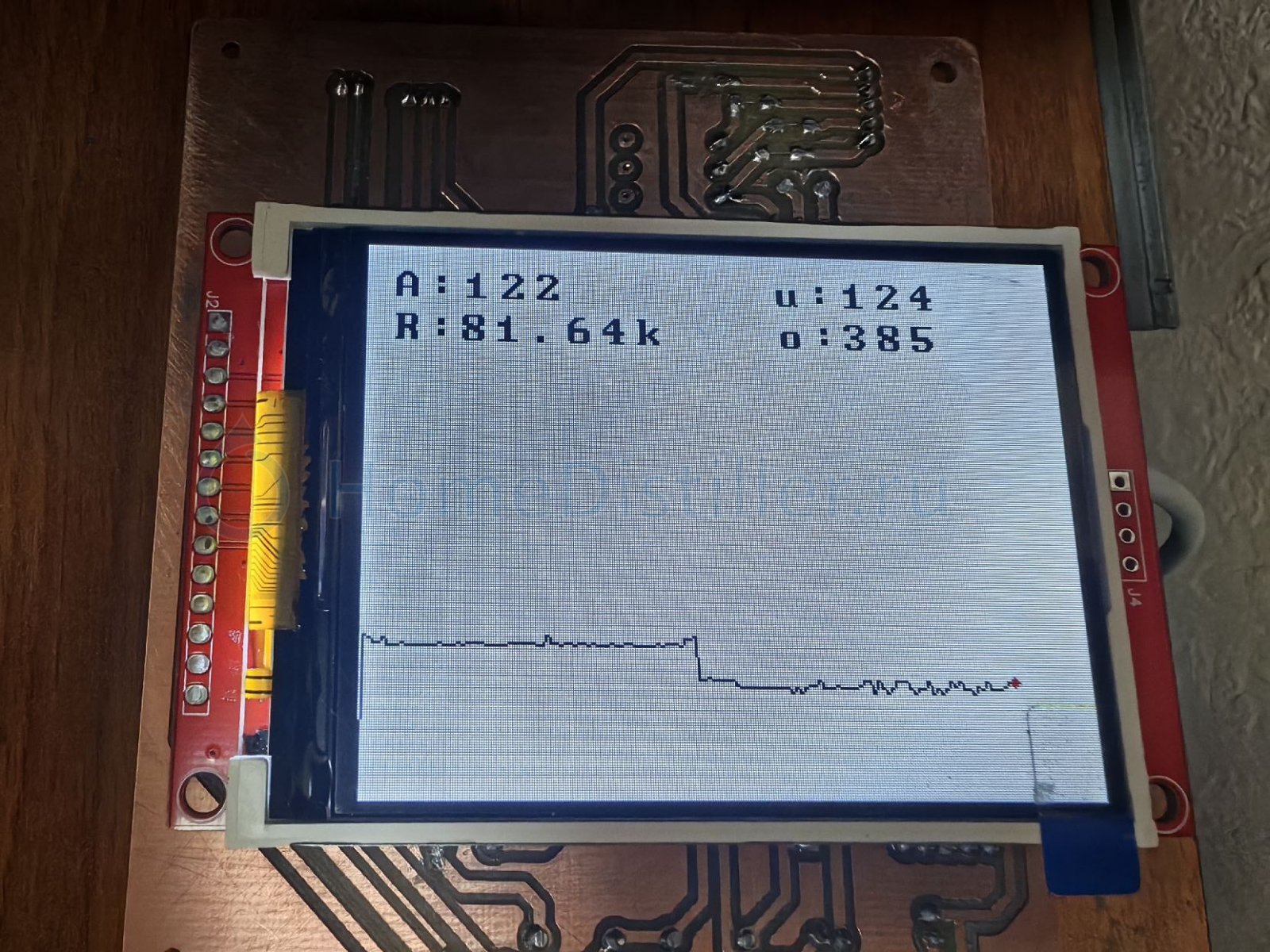

Volume, не подскажешь, почему после калибровки значение сопротивления близко к номиналу резистора (81,5-82,5), а после перезапуска увеличивается (88-90) ? На графике хорошо видно - первая половина - после загрузки, вторая - после запуска калибровки.

на своем экземпляре не замечал, поскольку графиков не снимал. Если интересно - поисследуй, добавь вывод на UART/Serial значений коэффициентов и измеренных значений ADC, если причину найдешь - поделись

Вообще, измерение сопротивления довольно грубовато, пусть не вводят в заблуждение 2 значащие цифры после запятой. Расчет выполняется на измеренных значений накачки и сигнала с ДП, разрядность которых всего 6..7 бит. На твоей картинке накачка 124, изменение этого значения всего на единичку изменит расчетное значение сопротивления на 0.8%, для 82кОм это 0.64кОм.

Доброго всем, а особенно ув. Volume. Я правильно понимаю, что с трансформаторами можно помещать ДП внутрь колонны? Кто-то так уже делал? Как изолировали провода, место пайки внутри колонны? Как обеспечивается постоянное затопление ДП?
И в самом сообщении [сообщение #13993908] схема с резистором, а в шапке без. Это имеет значение?

Как изолировали провода, место пайки внутри колонны?Leopoll, 08 Янв. 26, 18:36

Если необходимо изолировать ДП от колоны, используй эту схему.
Трансформаторы найдешь на али ZMPT101-1 или на озоне

найдешь на али ZMPT101-1 или на озонеgol_avto, 10 Янв. 26, 17:16

Ничего не перепутано в маркировке ?
Нет ни на Али ни на озоне ZMPT101-1, есть ZMPT107-1

используй эту схему.gol_avto, 10 Янв. 26, 17:16

Очень мало в этом понимаю, но если я прав, почему в вашей схеме датчики подключены между низом и средней точкой трансформаторов? в изначальной схеме подключение было между верхом Тр1 и низом Тр2. Если что, можно просто сказать, что я лезу не в свое дело.

правильно понимаю, что с трансформаторами можно помещать ДП внутрь колонны?Leopoll, 08 Янв. 26, 18:36

правильно. Гальваническая развязка на трансформаторах нужна для датчиков, у которых один из электродов - это само железо колонны.

Кто-то так уже делал?Leopoll, 08 Янв. 26, 18:36

да.Я, к примеру.

Как изолировали провода, место пайки внутри колонны?Leopoll, 08 Янв. 26, 18:36

в идеале пайки не д.быть - ни к чему внутри колонны припой и гальванические пары "нержа-припой". Скрутка рулит. В идеале - точечная сварка.
По материалу и изоляции проводов - провод внутри колонны это тонкая нержовая проволока, самый доступный ее источник - растянуть и выпрямить СПН-ку. Изолятор - что-то химически нейтральное, стекло (бусинки), фторопласт. Фторопластовые трубки-кембрики есть в радиомагазинах, на али. Можно еще аккуратно снять изоляцию с МГТФ 0.25..0.5.

Как обеспечивается постоянное затопление ДП?Leopoll, 08 Янв. 26, 18:36

конструктивно, как придумаешь. К примеру, для ДП в узел отбора (см [сообщение #14148834]) измерительный электрод находится в "ванночке" откуда и выполняется отбор, соответственно, электрод при ФЧ>2 затоплен.

И в самом сообщении [сообщение #13993908] схема с резистором, а в шапке без. Это имеет значение?Leopoll, 08 Янв. 26, 18:36

лучше с резистором

Добавлено через 2мин.:

почему в вашей схеме датчики подключены между низом и средней точкойLeopoll, 11 Янв. 26, 00:03

ДП и обмотки трансформаторов - одна замкнутая цепь. От перемены мест слагаемых сумма не меняется

Ничего не перепутано в маркировке ?
Нет ни на Али ни на озоне ZMPT101-1, есть ZMPT107-1Newocelot, 10 Янв. 26, 21:21

Да, конечно. Ошибся.
ZMPT107-1 2mA/2mA
