Полностью воздушное охлаждение!

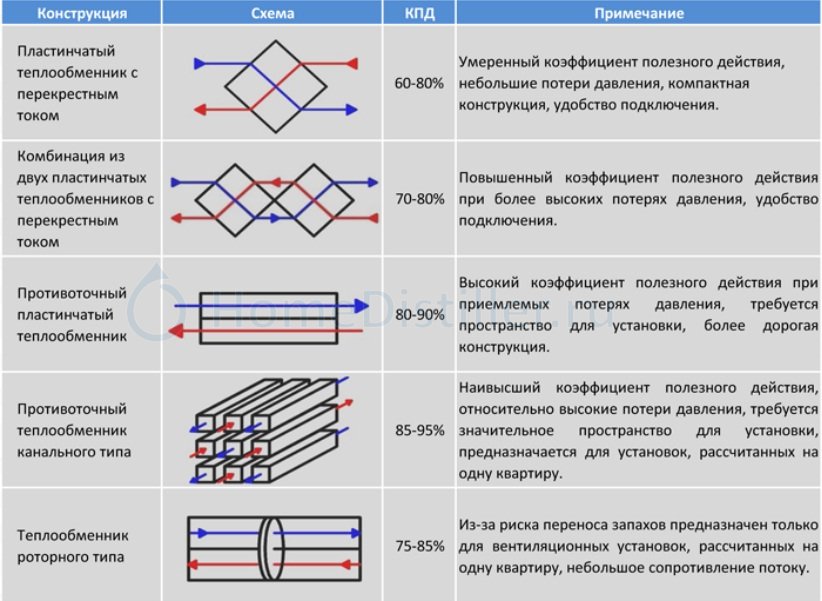

Вот по промышленным картинки

глубину 130Виктрыч, 15 Янв. 14, 12:28

хер его знает... короче сделаешь - и в площади, и в охлаждении проиграешь... воздух пролетать со свистом будет
если короче делать, то тогда и размеры между пластинами сокращать имеет смысл

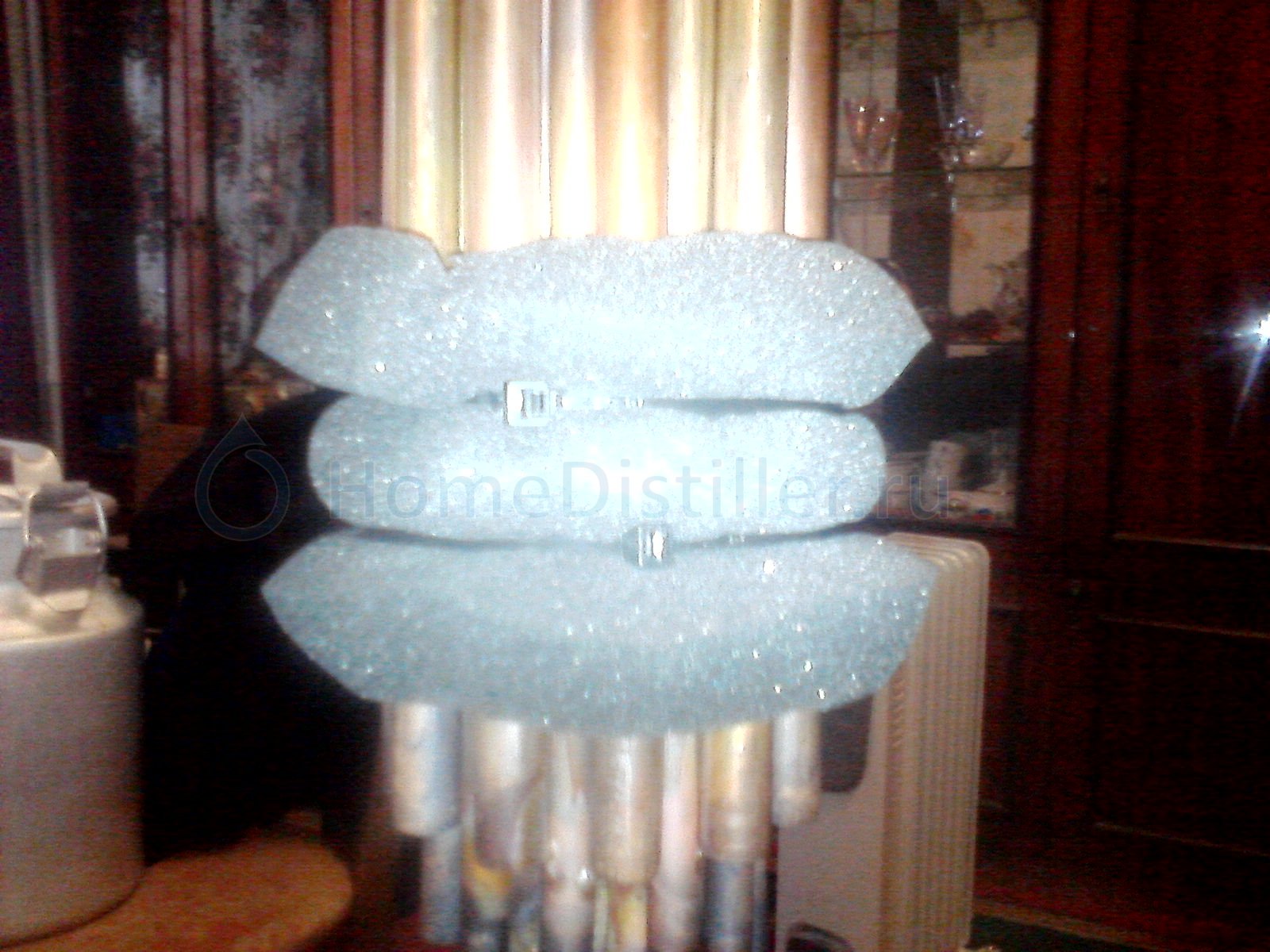

многие просили показать что в нутри моей конструкции так вот оно

на данном агрегате производено 20 литров сема вполне приличного качества угощал человек 15 отзовы положительные по органолептики и похмелью естественно сем настаивался на чем попало (дубовые чипсы, ягоды от кампотов, травы, специи и т. д.)

аппарат на данный момент модернизируется и обвешивается автоматикой

также на данный куб проектируется система с (сухо мокро парниками ) так ее обозвали на форуме это позволит перегонять настойки без потери вкусовых качест и получать  вкусный и чистый продукт ( аналог многоступенчатой перегонки и тарельчатой колонны)

естественно с воздушным охлаждением

zai, земляк, осталось только параметры вписать...
нагрев, сколько воды , Т воды на выходе...
а по железке - РЕСПЕКТ!
рукодельник!

Коллеги, прошу всех сосредоточить свое внимание на обсуждаемой теме.

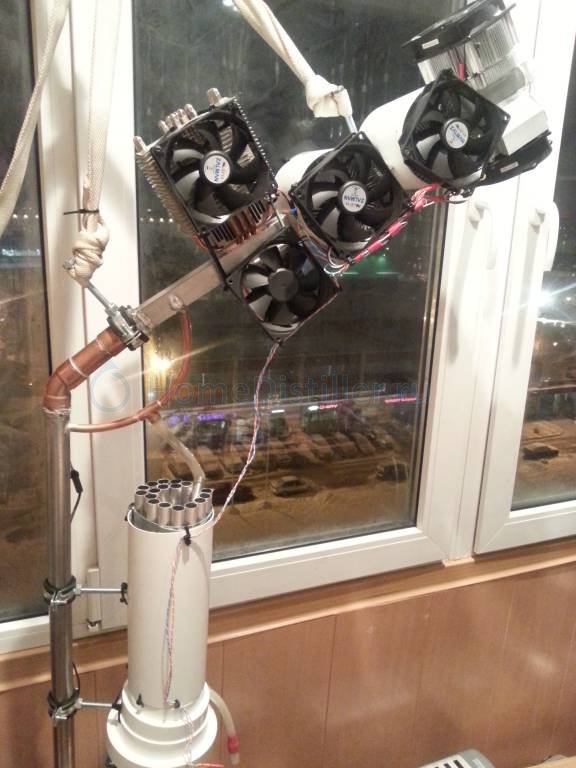

Усовершенствовал свой аппарат, минус три вентилятора 120, плюс пол метра вент трубы (140+140+220), итого 2.5кв конденсируют. Конечно после потерь на трубе 28*1*700, кому надо, расчищайте.
После установки кожухов, поток воздуха выправился как надо, третий блок уже можно держать рукой, тоесть радиаторов там уже много, скорее всего надо 2*2 радиатора. На 2 и 3 блоке (в кожухах) выход горячего воздуха.

Вопрос: если в вент трубе сделать отверстия сверлом 4, штук 100 на всю длину по окружности, по идее воздух из вне должен засасываться в трубу, тем самым улучшится охлаждение. Пока чисто теоретически.

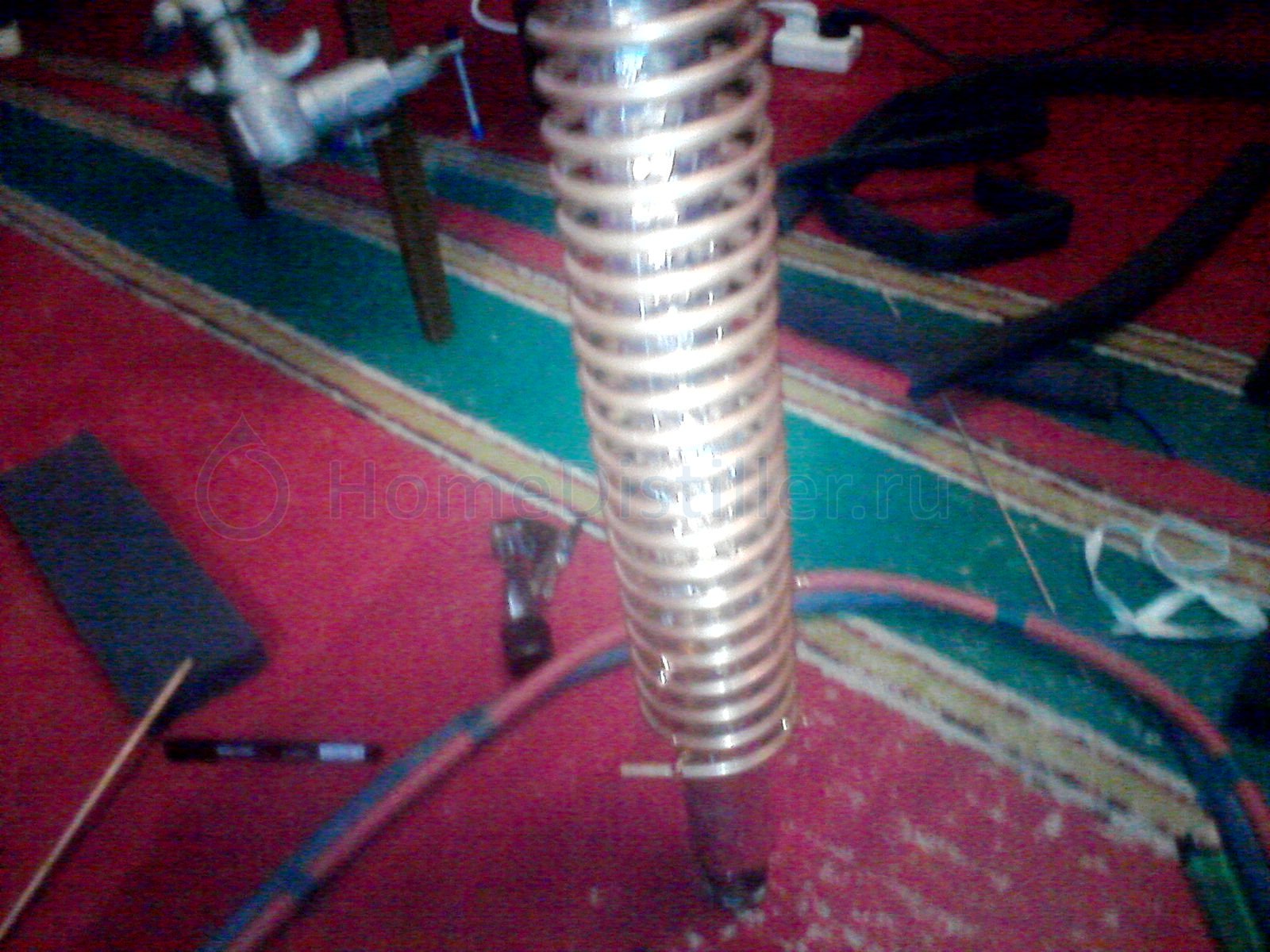

PS на доохладителе метр трубы 10 нержа, в змеевике, обжата 3-4 метрами трубы алюминия 15 + 120мм вентилятор в кожухе, при комнатной температуре не хватает, СС идет под 60гр. Надо додумывать.
Данный эксперимент останется на полке, с возможностью дальнейших экспертов, Я займусь доработкой своего предыдущий аппарат, мне кажется но самый удачный

PSS Данное устройство я сделал ради эксперимента, хотел утешить свой юношеский максимализм...

видел читал вполне и даже очень !

про кожуха не задумывался?
zai, 17 Февр. 14, 21:44

Поначалу хотел скроить но оказалось не нужны. Зачернить планировал. И так с запасом работает.
К воде не вернусь. Гоню на кухне в уголочке. Или на балконе как потеплеет. Под вечер куб залил и вилку в стенку. Пока прогреватся неспеша собираю и одеваю. Перетыкаю вилку на автоматику и подстроив ее на задачу иду спать (РМ2 и NM8036 ). К утру все готово. Вечером после работы разбираю. Ноль вопросов по дистилляции. Очень удачный комплект нарисовался.
С РК пока в поиске. Вся труба перепилена и перепаяна жтвого места нет

сосед последние 2 месяца, всвязи с прмерзанием водопровода(снегпа мало совсем), исключительно на воздушке гонит.
КРАЙНЕ доволен, даже с учетом невеликого выхода с первого перегона (около 3х л)
зато на втором вообще никаких забот - железяка САМА останавливается, где-то на 65% в струе
хоть грей, хоть пляши - больше ни капли...

Повторюсь что гоню в восмилитровый куб аля мокропарник. На нем колонна . Головы идут по пару из трубки связи с атмосферой и параллельно из обычного перегородочного узла отбора. Перегородка одна маленькая заточенная  под головы и отбор через иглу от шприца. Первоначально пробовал по пару но нужно некоторое время подстраивать. Через иглу по жиже проще и можно выставить отбираемый объем.
В прикидочном варианте засыпал насадку. В последнем пустая. Общая высота 120. Диаметр 25.

Хвосты рублю по температуре. Первый прогон уставка 98.5 в верхней точке трубы. Это где то 12град в струе. Т.е струю на финише держит тен. Общая в кубе 40-50 к утру получается. В кубе 98.9.
Второй выставляю по хвостам может и 93 в трубе по настроению. Остальное в другую посуду по звонку. Кумекаю над автокрантиком.

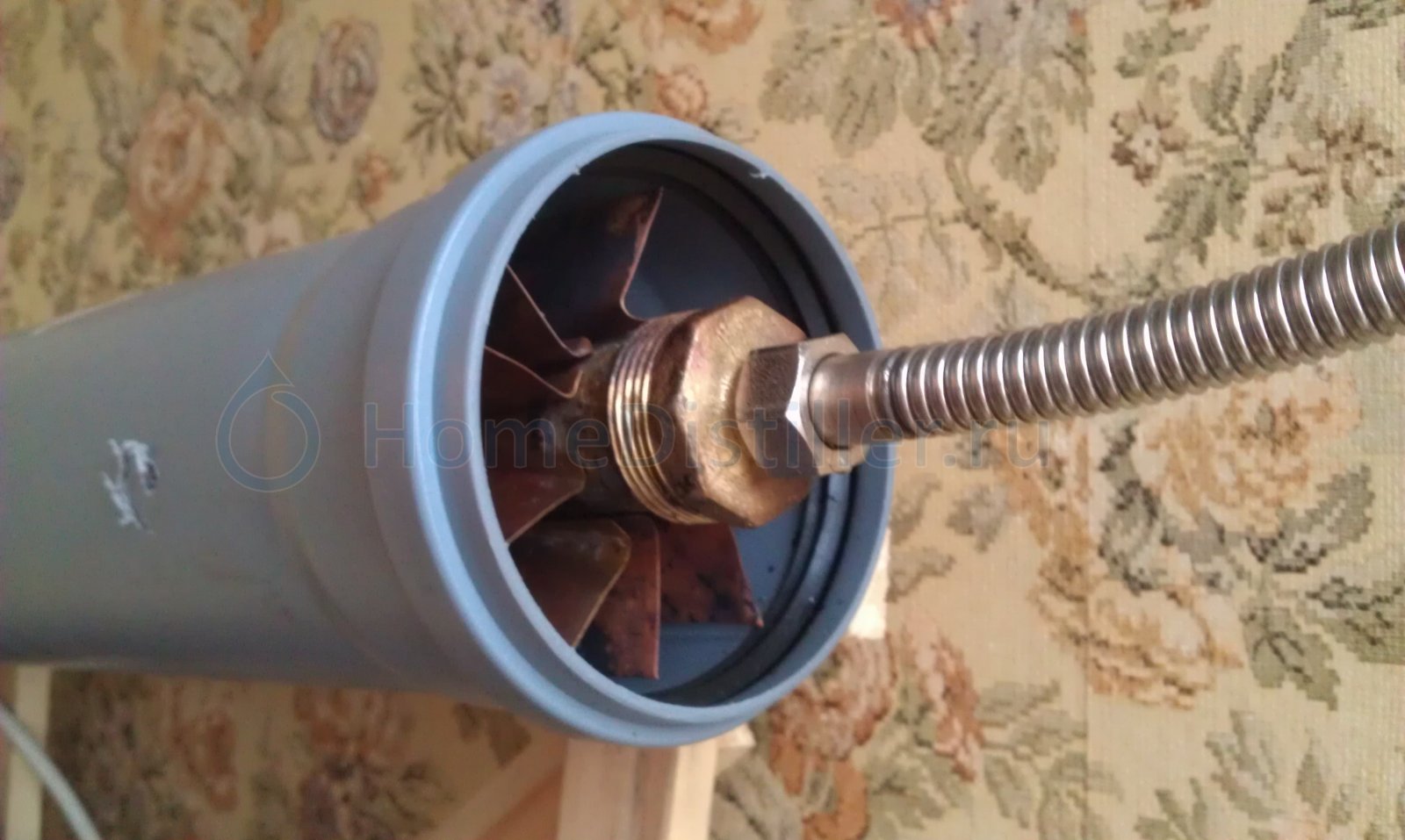

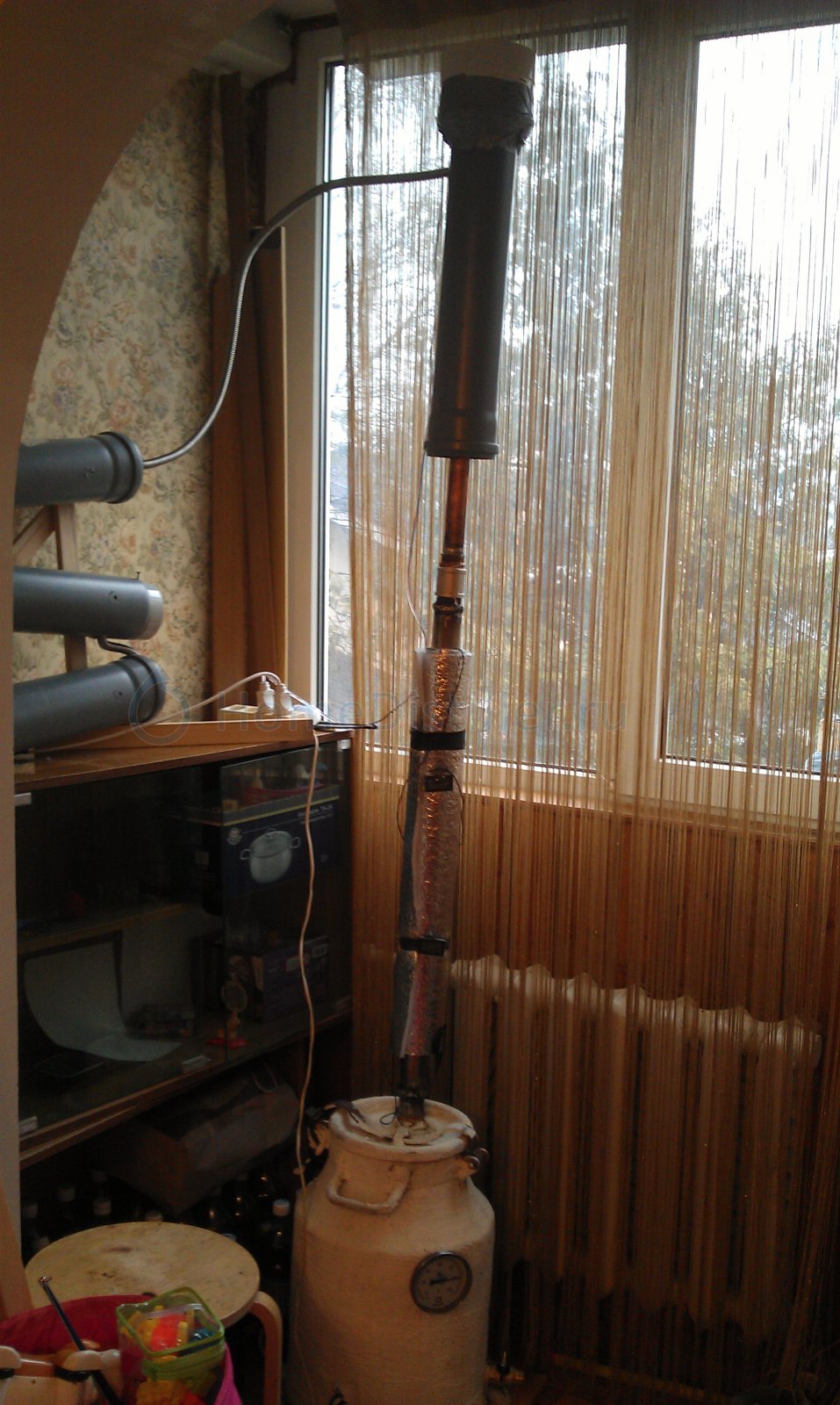

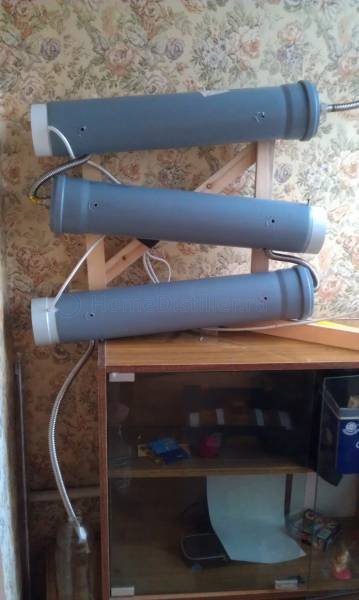

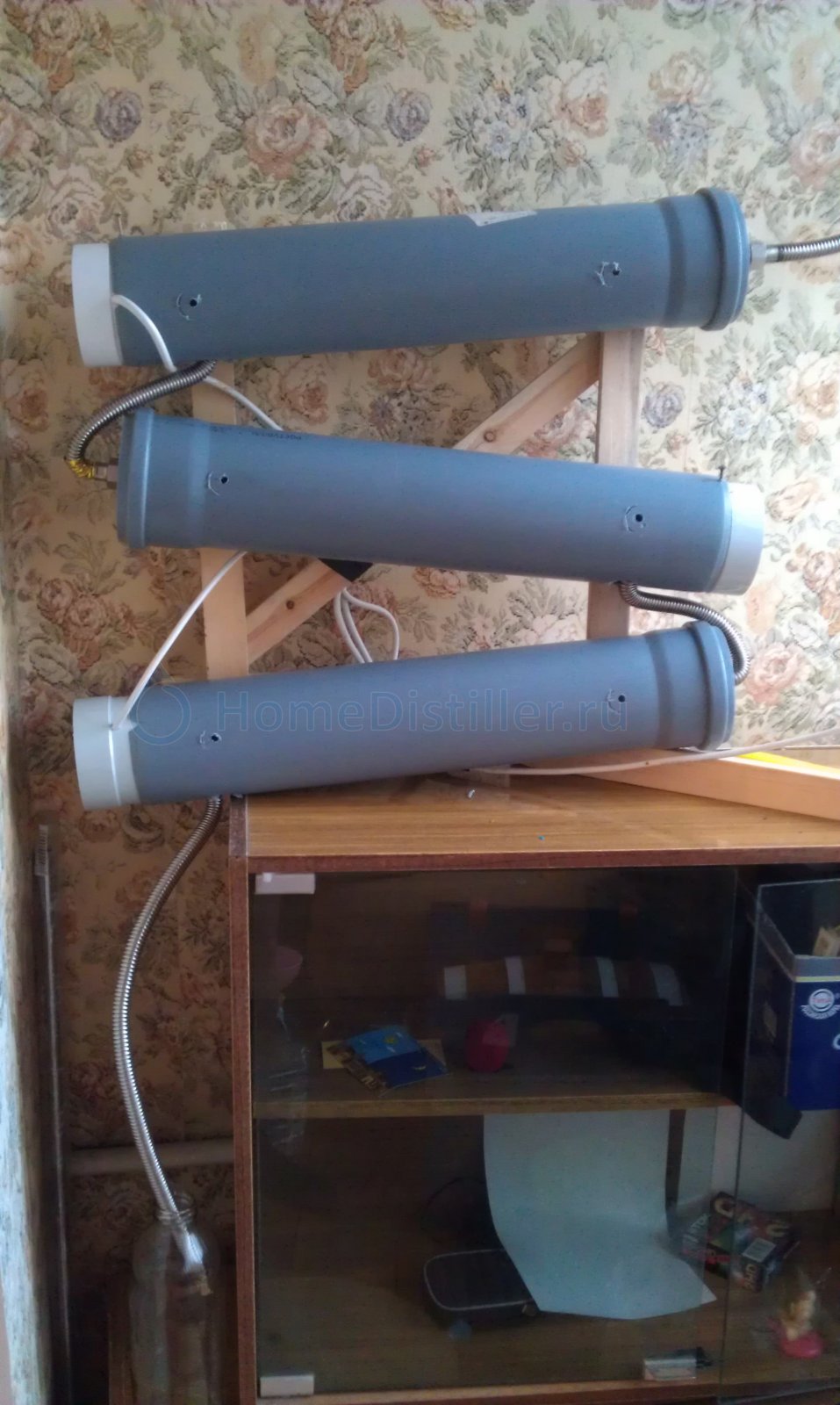

Вот и сваял свой аппарат с воздушным охлаждением. Был куплен лист меди толщиной 0.5мм порезан на полосы и припаян к 32 медной трубе, труба с пластинами вставлена в канализационную трубу. На торцах расположены канальные вентиляторы.

Вот и сваял свой аппарат с воздушным охлаждением.ussr86, 10 Марта 14, 17:55

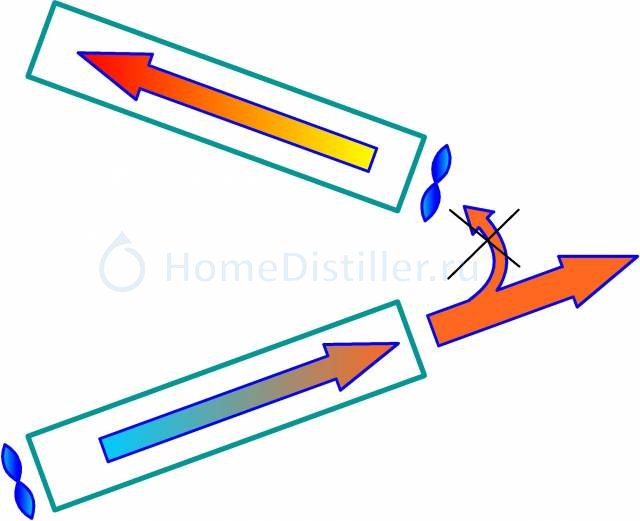

 Возможно, работу этого холодильника можно улучшить, если избавиться от вероятного "подхвата" теплого выхлопа от предыдущего вентилятора каждым следующим.
 Надо, наверное, просто отвести выхлоп в сторону от забора следующего.
 Насколько проявляется неприятный эффект - вопрос, но можно проверить по разнице температур воздуха на входах.

данный девайс 1500 + вентилятор 500 и проблемы отпадают

прелесть данного девайса в том что в процессе перегонки на этапе отбора голов вы ждете первых капель

а потом просто отключаете вентилятор и как бы прогоняете паром весь воздушный холодильник

а в зависимости от обьема браги делаете несколько циклов

головы вылетают проктически все

несколько секунд (10-15) пропарка (отключен вентилятор) потом включили обдув и отбираете тело

просто и эфективно до безобразия

что касаемо автоматики под воздушку

есть простое решение  контроллеры (эливел) заточены под холодильное оборудование

легко програмируются под наши процессы (кнопочно без компа) возможность управления вентилятором по температуре

такде есть возможность отключения всей системы по электричеству при достижении заданной температуры

цена вопроса (контроллер и два датчика инструкция по прагромированию) 2000 рублей

распостранены по всей росси

колеги не поленитесь найдите и зайдите в магазины где торгуют комплектующими и зап честеми к холодильной технике

покормите глоза и найдете много интересного для себя

Пара датчиков и пара реле тоже делают чудеса. Стоит копейки. Предвосхищая вопросы, где схемы и тд [Основы простой и практической автоматизации.] все изумительно написано.
На мой взгляд, здесь все смешалось, наброски/тесты/готовые решения и автоматизация. Ведь по сути это все разные вещи. Нельзя все сваливать в одну кучу. Из дома добавлю схему управления шим по 4 контакту вентиляторов, управление 3 пиновых описано по ссылке.
может кто возьмется отмодерировать данную тему?

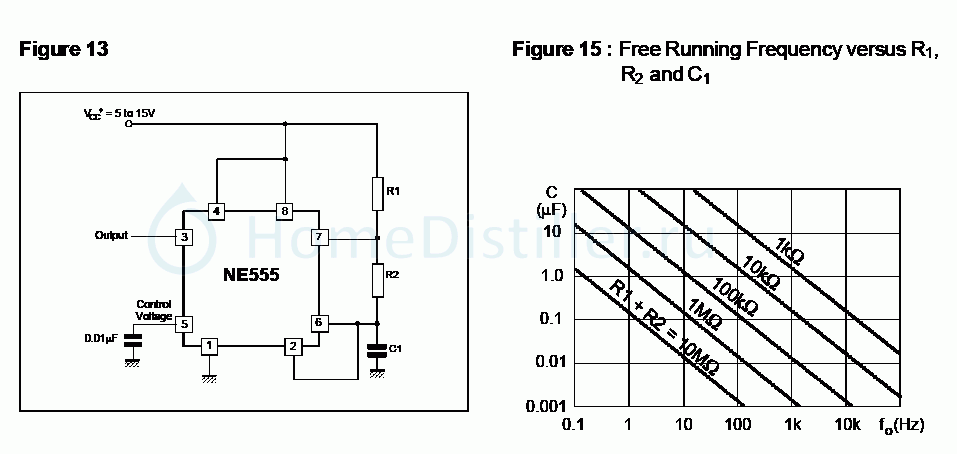

ШИМ управление вентилятором делается на таймере NE555 (10руб) изменить скважность можно увеличением сопротивления R1 и R2 относительно конденсатора С1. Взаимосвязь приведена на графике. Пример: при С1=0,01Мкф - максимальные обороты R1 и R2 = 1,16Ком и ниже, минимальные при R1 и R2 = 3,5Ом и выше, в примере R1 и R2 это один подстроечный резистор.

Пока не до конца выполненная задумка.

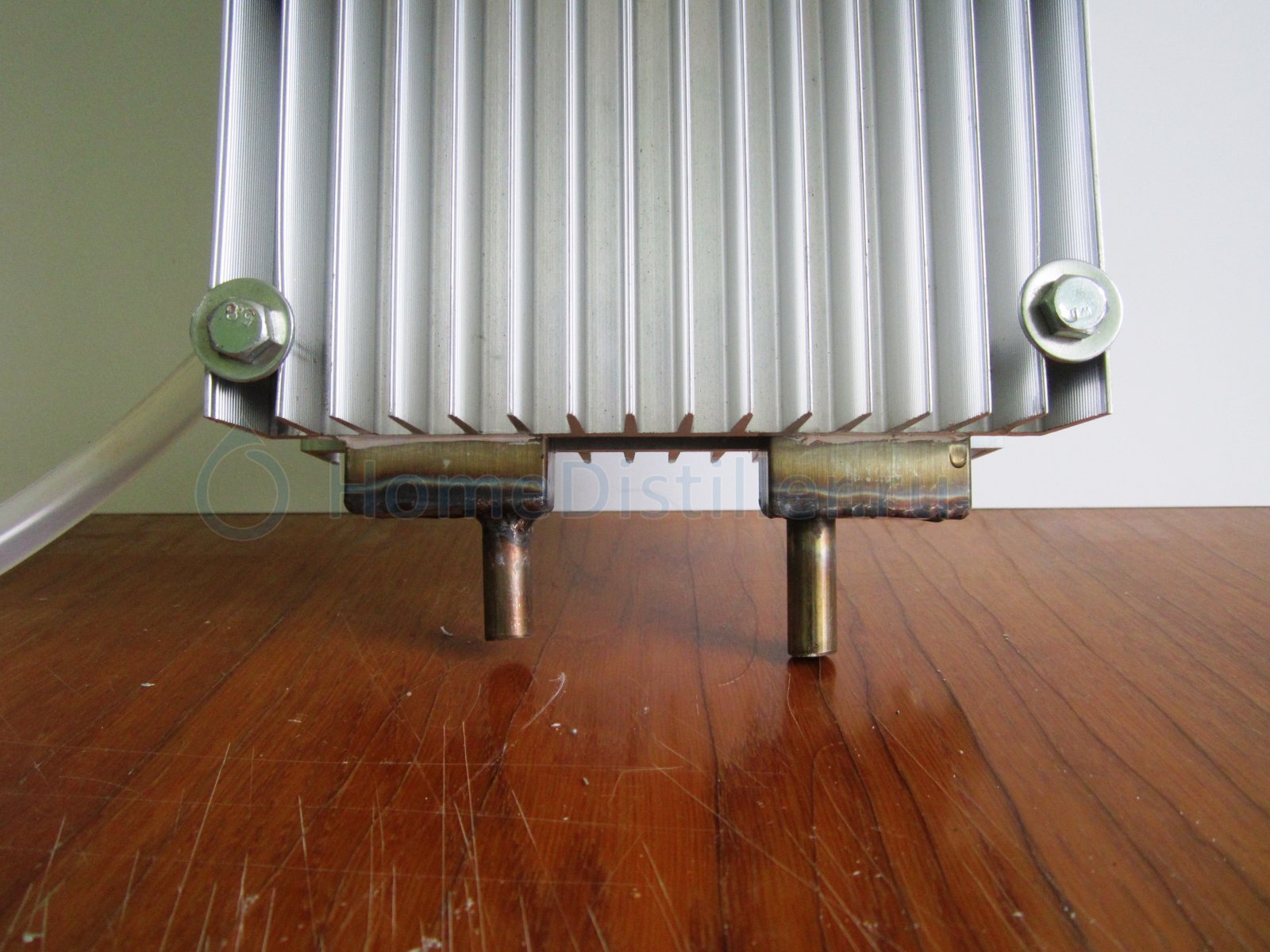

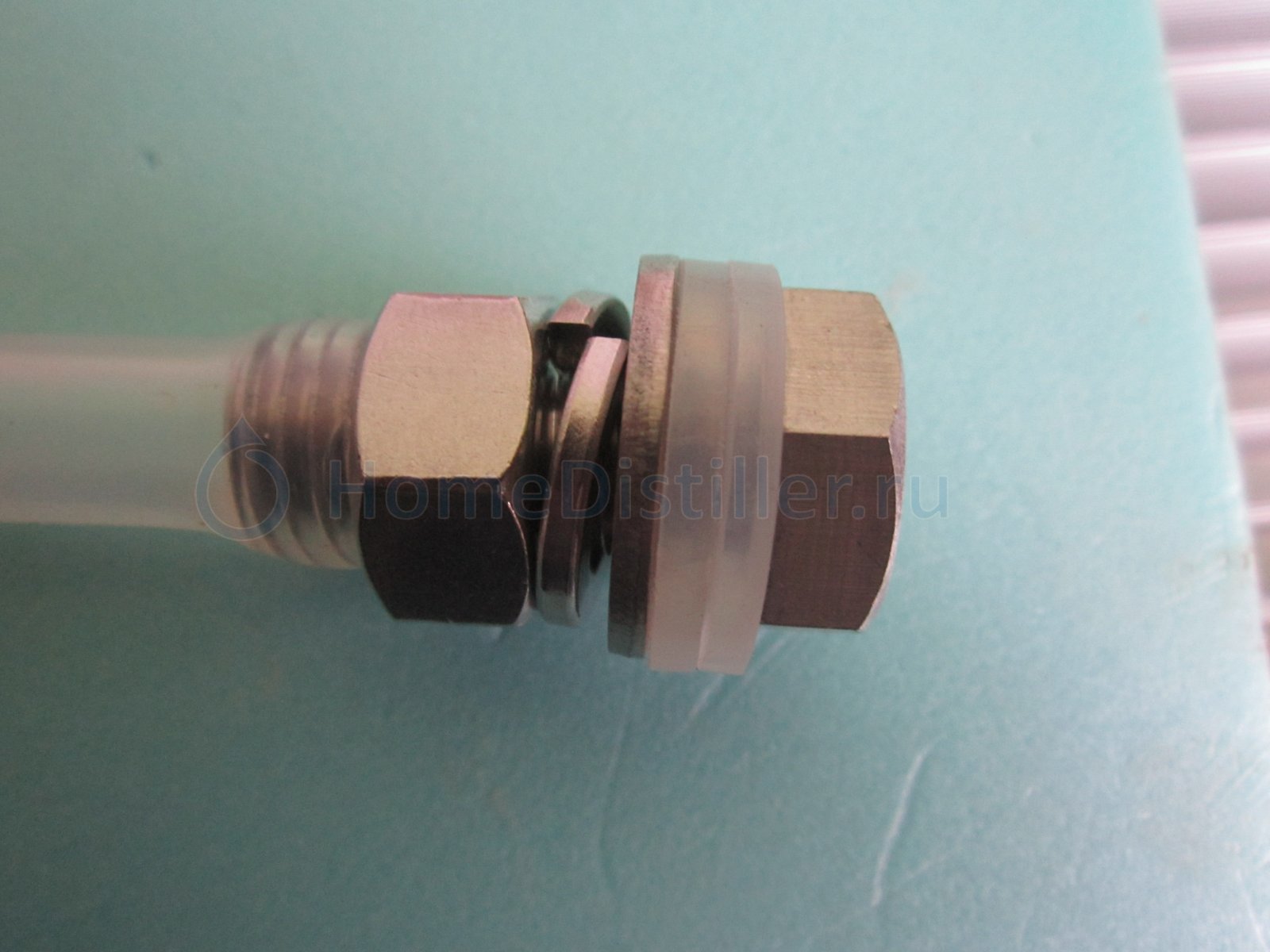

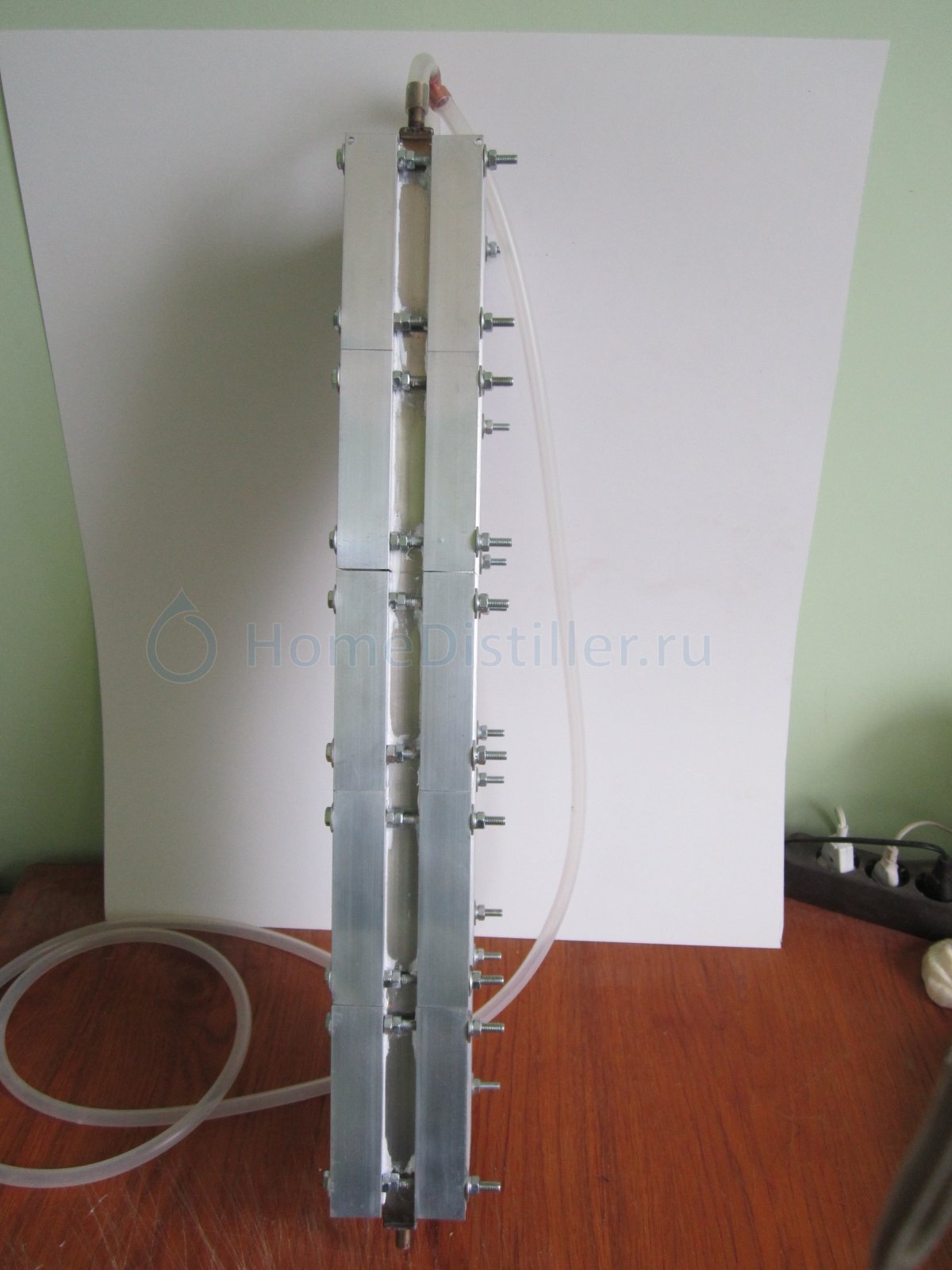

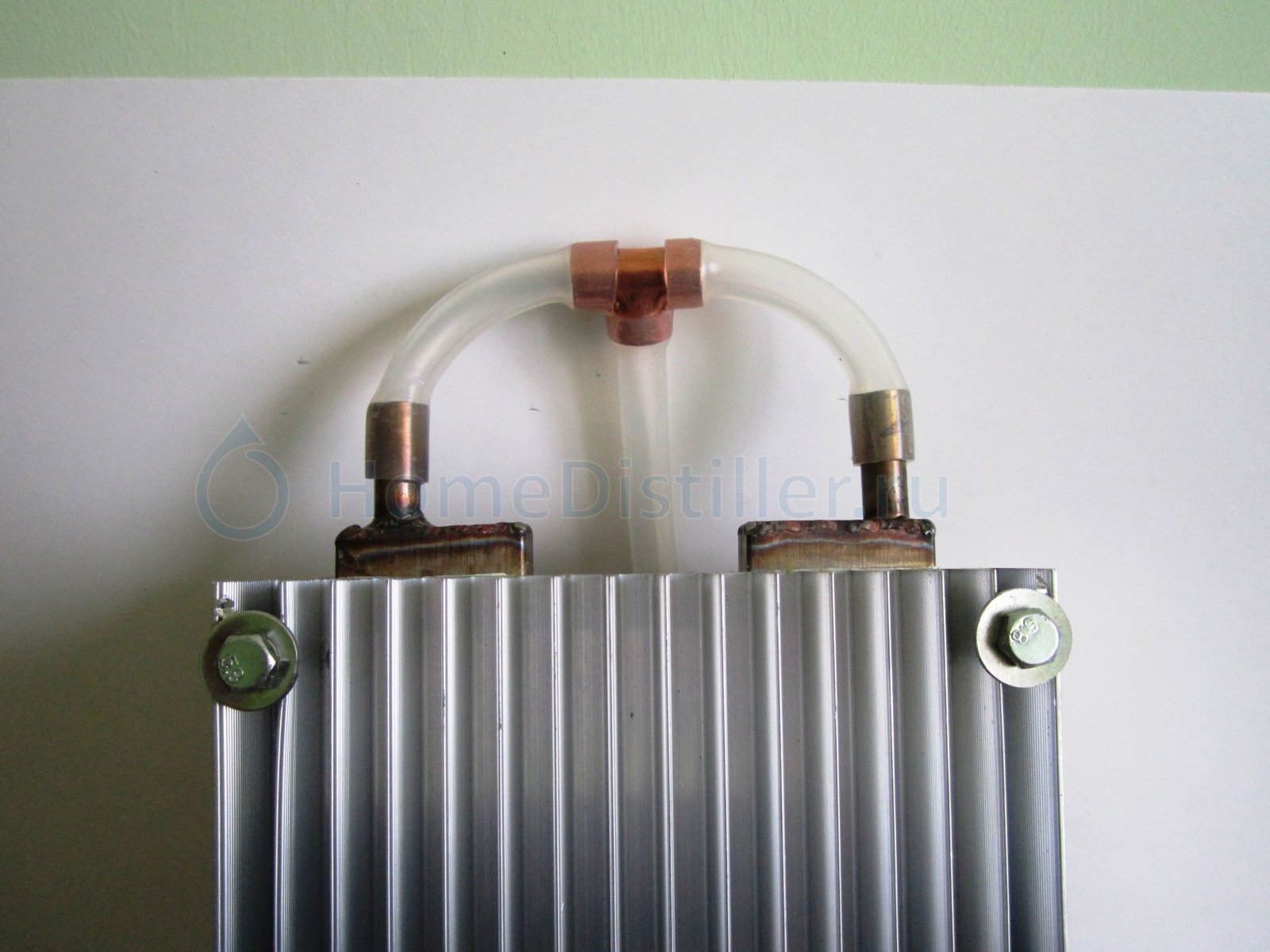

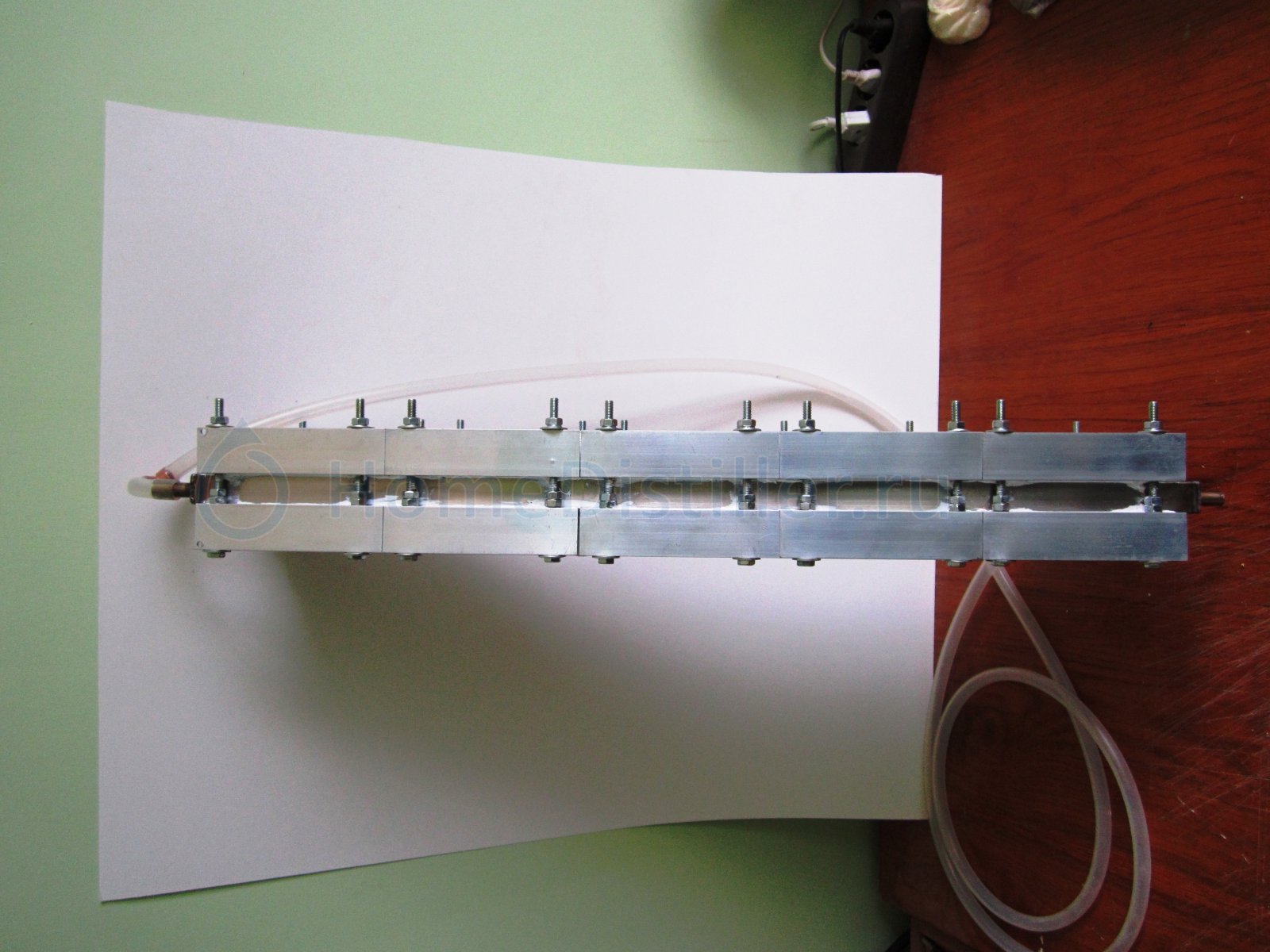

Выход пара с куба-через просверленный насквозь нержавеющий болт М12. Далее деление на две равные части - 2 профильные трубы 40*20*1,2 шлифованная AISI 304 по 650 мм.

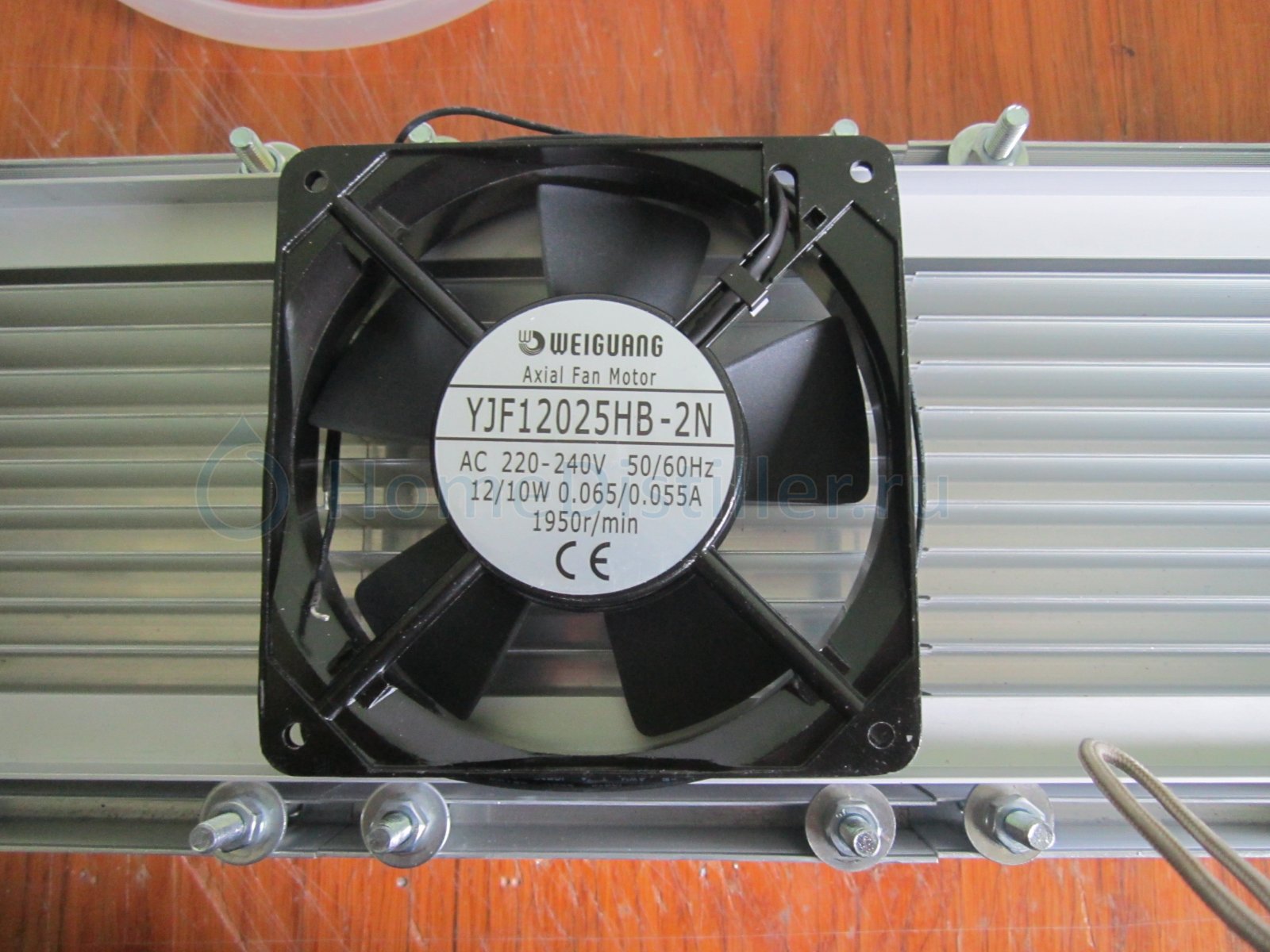

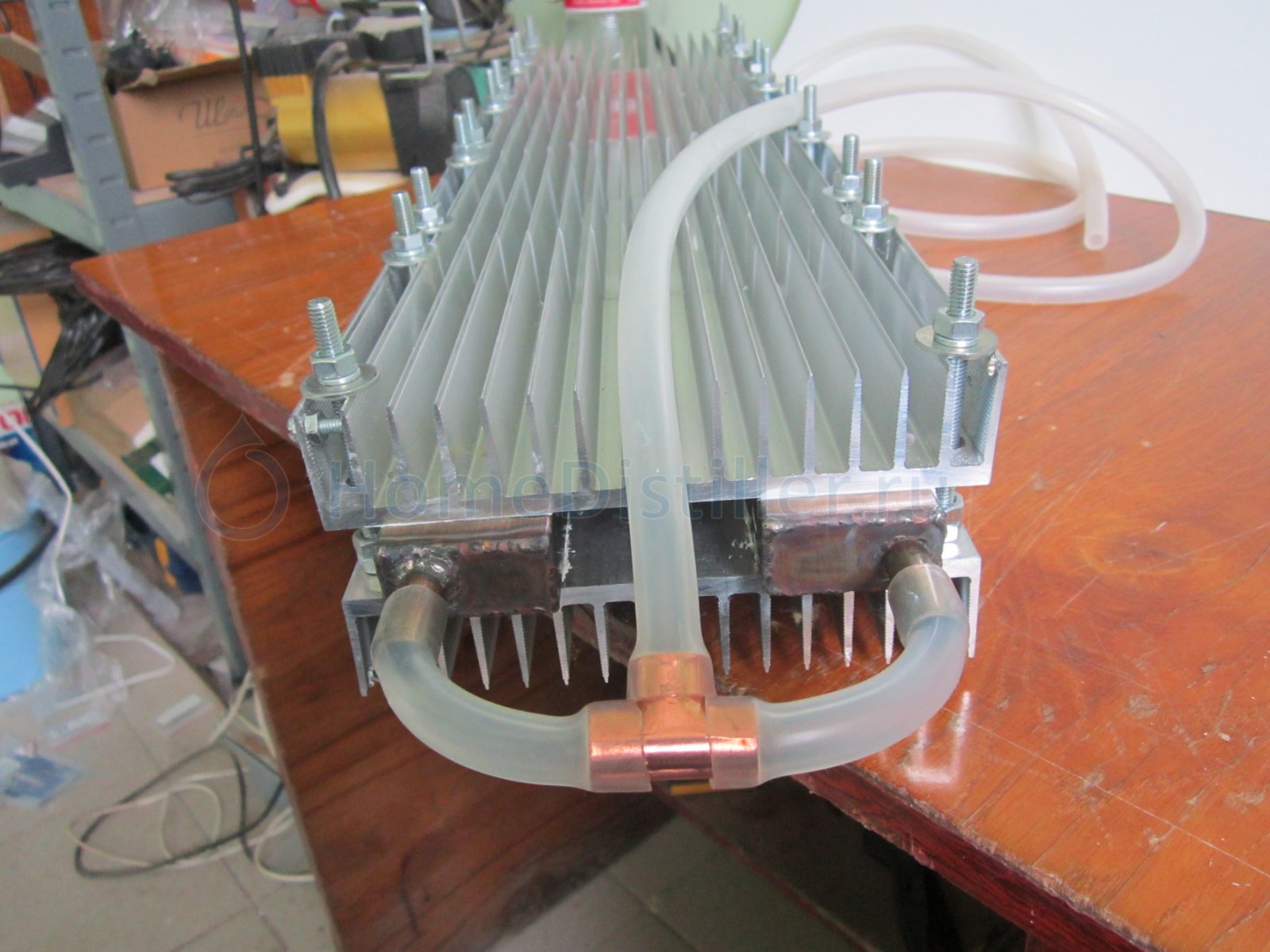

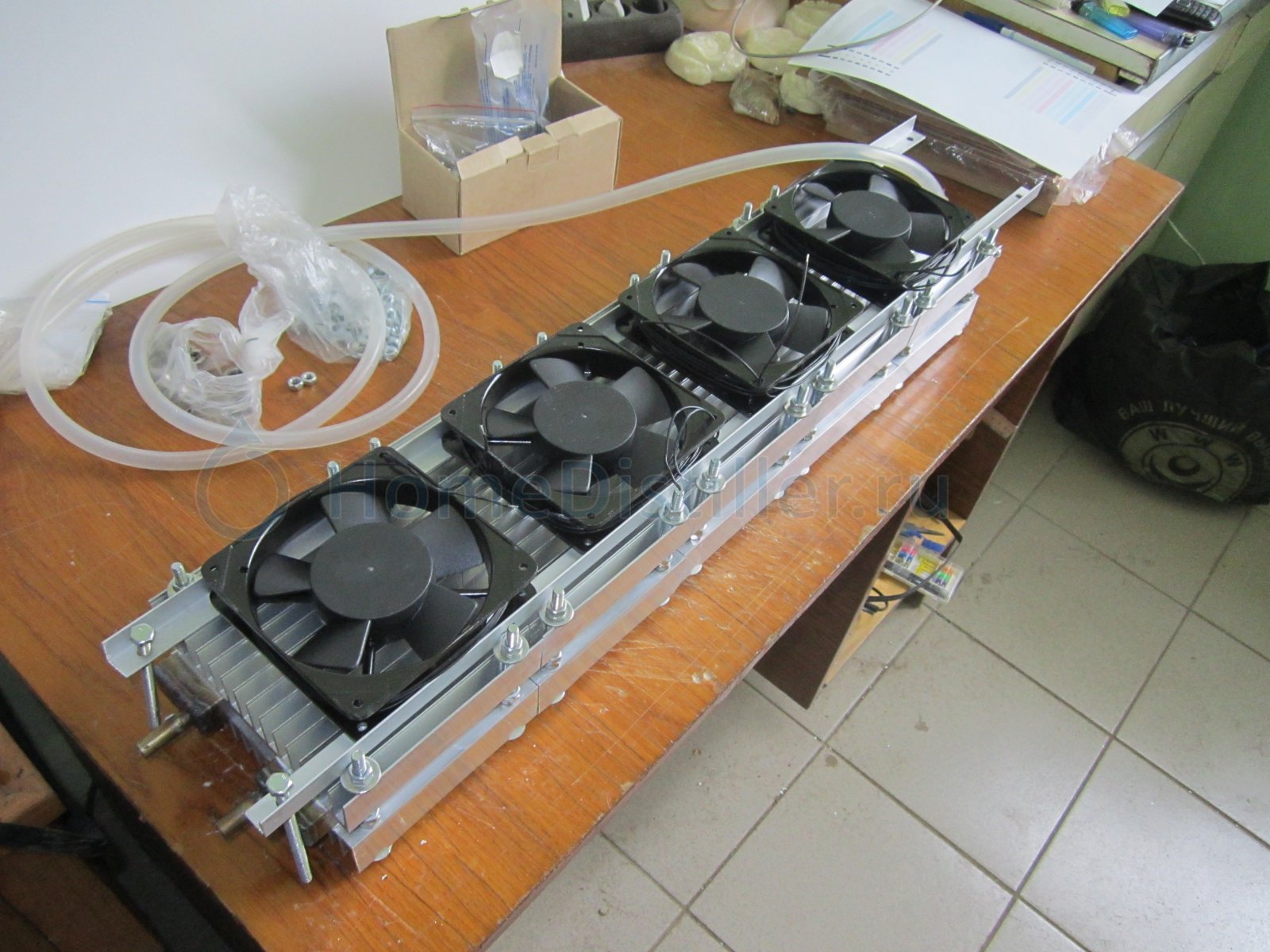

Общая площадь радиаторов 15000 см2. Трубы обжаты через пасту КПТ 19. В перспективы на каждую сторону планируется по 4 вентилятора.

магазины где торгуют комплектующими и зап честеми к холодильной техникеzai, 30 Марта 14, 11:07

А если найти радиатор от аммиачного холодильника ! то он из нержавейки сделан. Холодильник МОРОЗКО и Прибалтийский настенный или промышленный.
