Полностью воздушное охлаждение!

zapchem, там физика скорее...
конструкция Филатовской воздушки такова (см первые посты), что спиртовые пары подаются в холодильник-конденсатор сверху вниз.
следовательно в верхней точке Т паров максимальна.
подавая холодный воздух в эту точку, мы добиваемся максимальной конденсации на верхнем участке.
соответственно, и воздух на нем максимально нагревается. охлаждение флегмы - уже по остаточному принципу...разница по Т вверху максимальна, но флегме и пару еще предстоит пройти путь в 3 метра(1 блок 25 см), уже менее эффективно конденсируясь попутным потоком все более нагревающегося воздуха. плюсом к тому - пусть и весьма малое, но имеющее место быть , влияние конвекции... горячий воздух вверх хочет, а вентилятор его вниз гонит...

подавая холодный воздух снизу, мы тем самым как бы выключаем часть спирали из активной конденсации(верхняя часть). поскольку  туда воздух приходит уже горячим
разница Т в нижней точке максимальна, вверху - минимальна. прорыв пара на пограничной мощности - обычное явление (вперемешку с флегмой). горячий воздух вверх рвется, вентилятор его подгоняет

что спиртовые пары подаются в холодильник-конденсатор сверху вниз.alexeyT, 19 Июня 14, 09:49

Вот тут я пролетел, не подумал, а точнее забыл все мне видиться по старинке.

Предварительный эксперимент на воде.

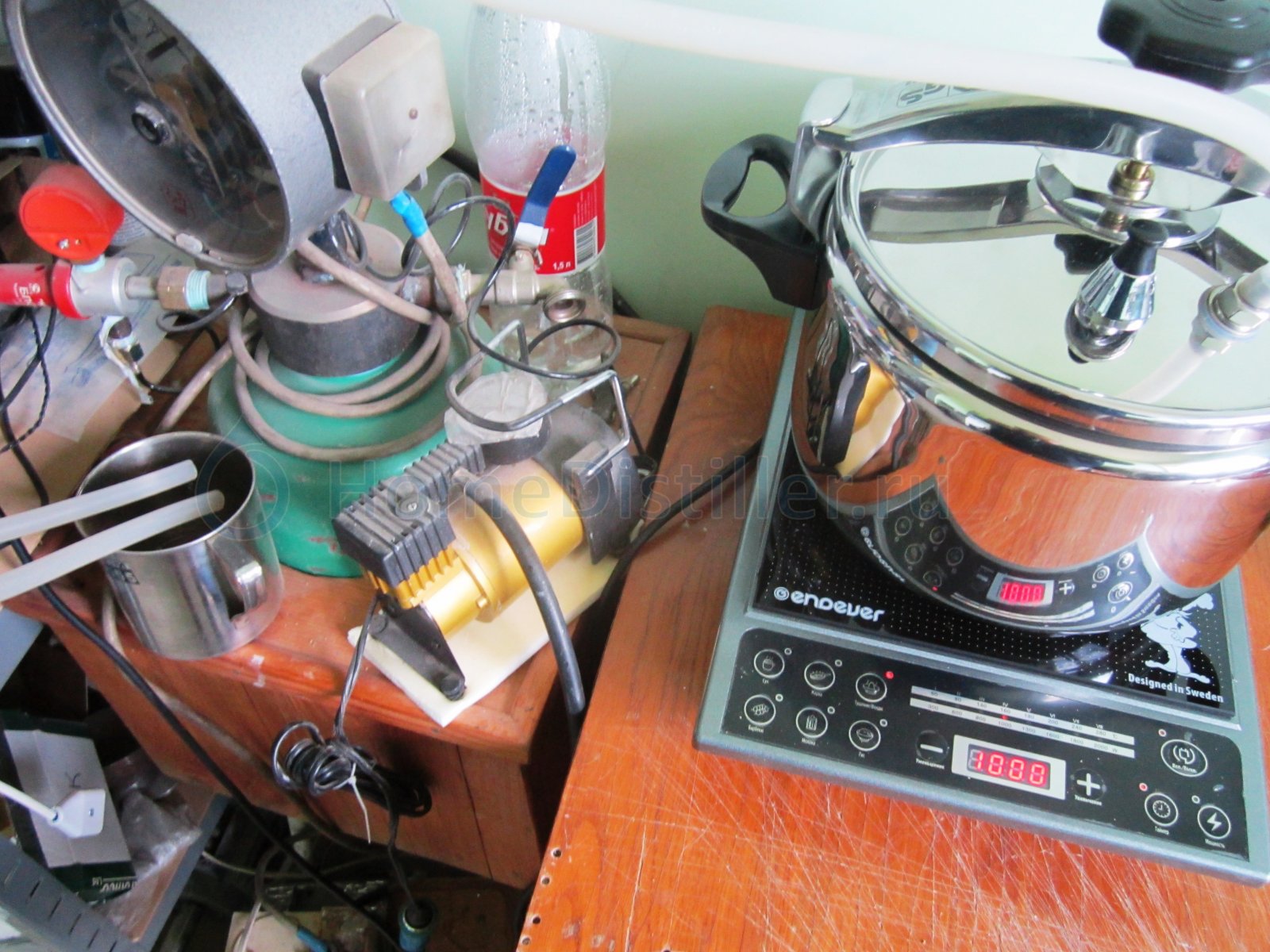

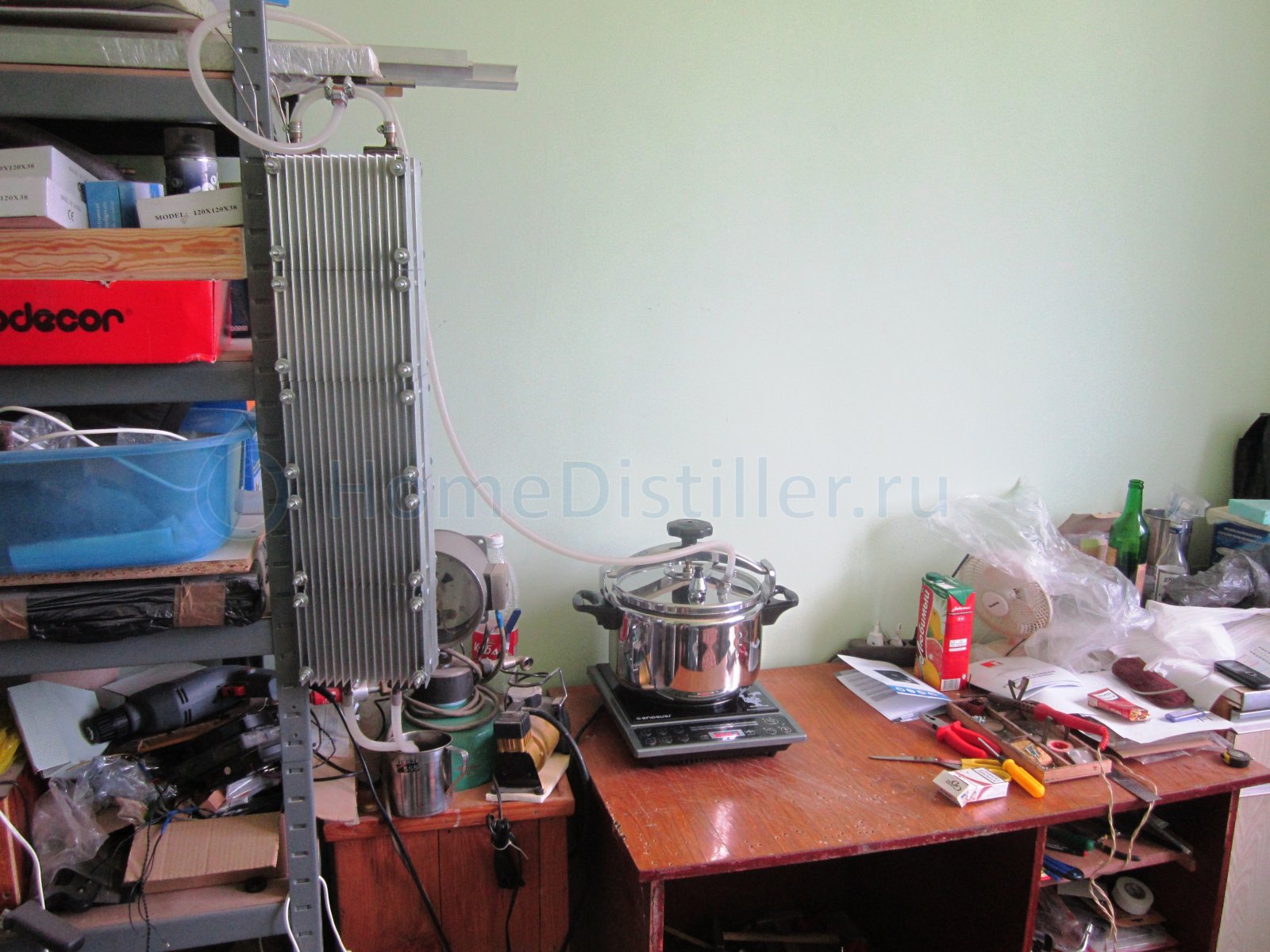

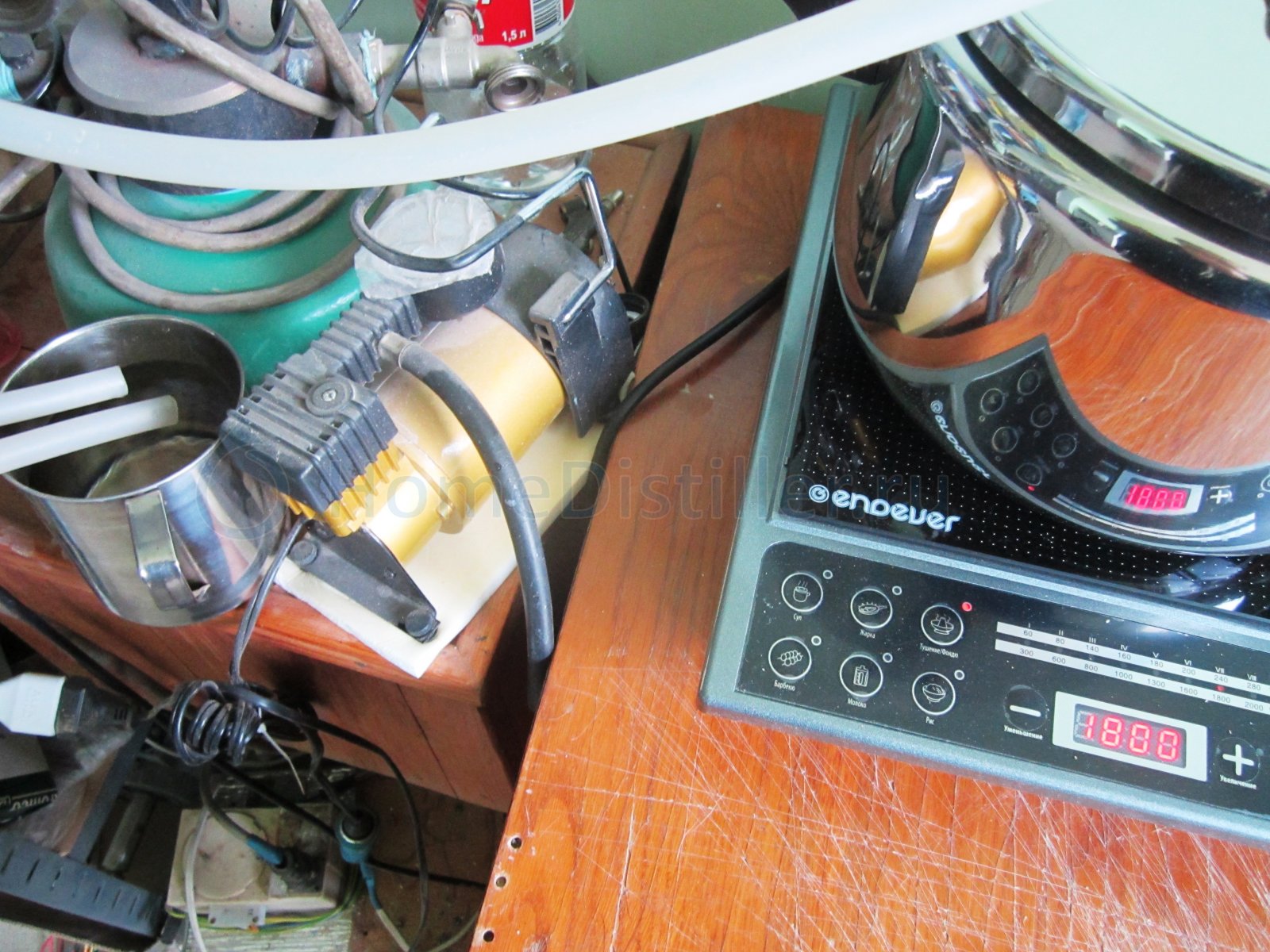

Плитка Endever IP 13. Скороварка 9 литров не теплоизолирована. Силиконовая трубка от скороварки к холодильнику 1,5 метра, Ду 8 мм, стенка 2 мм.
Первый опыт на 800 Вт без вентиляторов. Выход воды 700 мл в час температурой около 40 градусов.

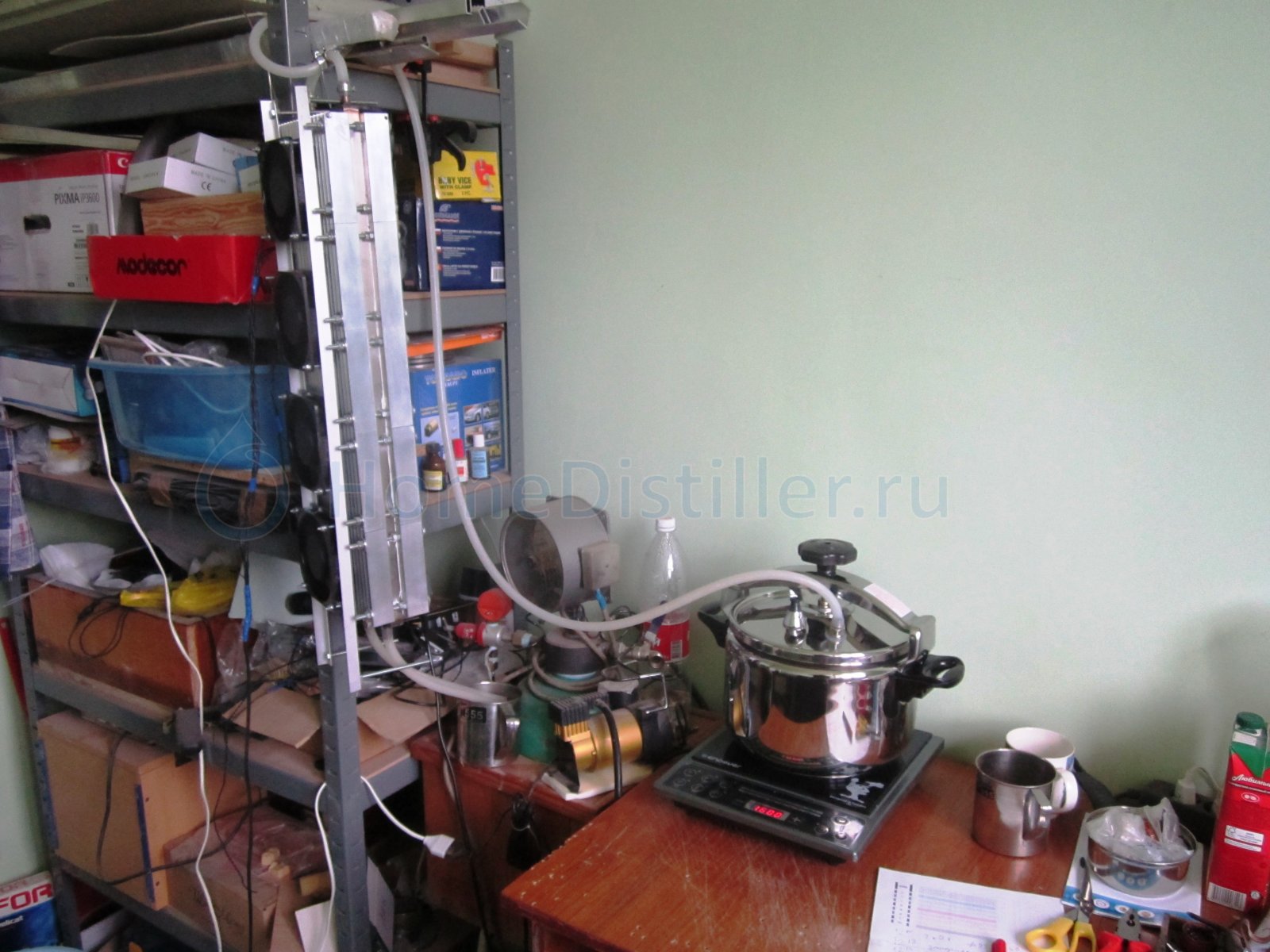

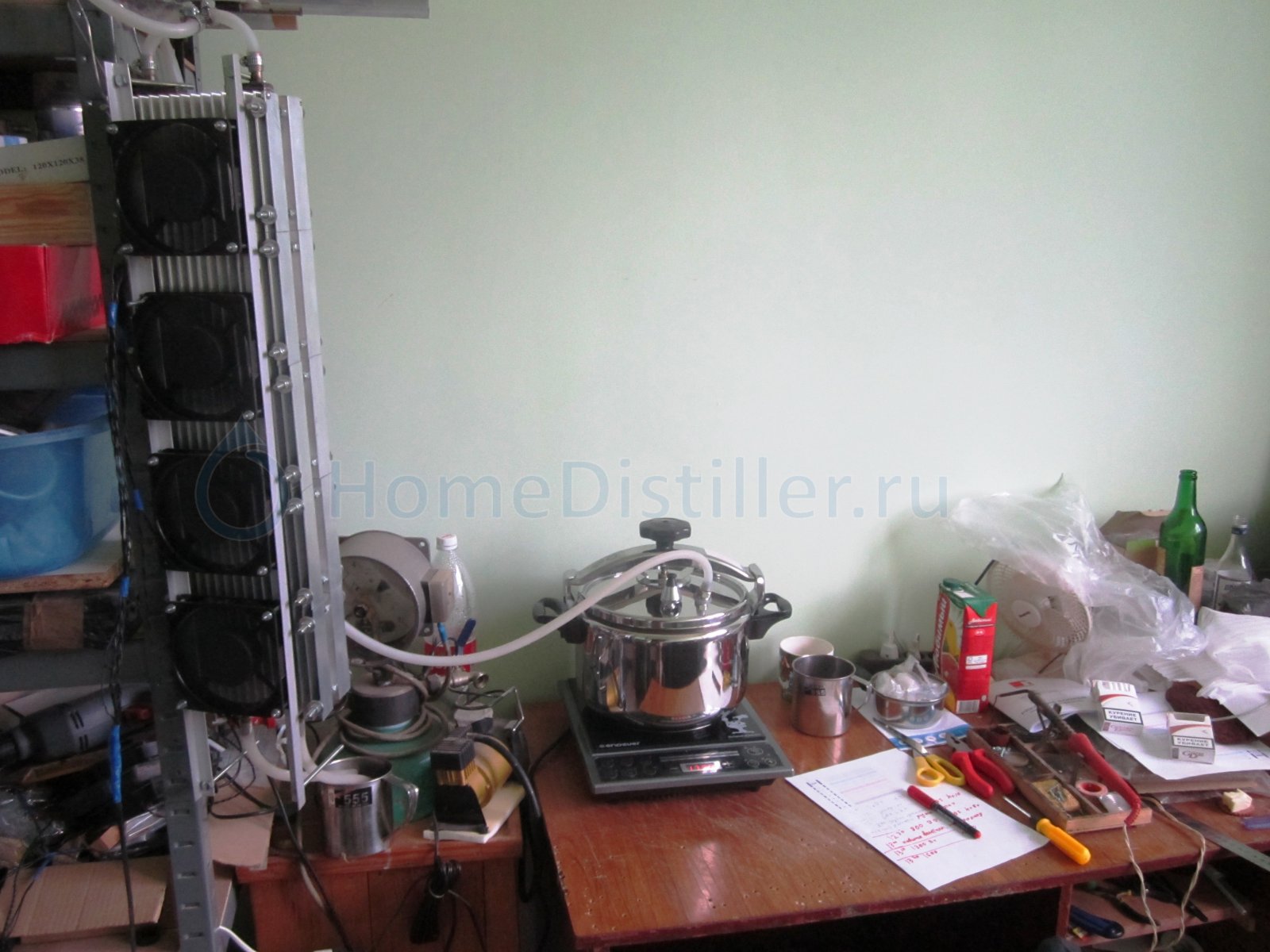

Второй - навесил кое как с зазором до радиаторов 1-1,5 см.на одну сторону 4 вентилятора Д 120 мм. толщиной 25 мм.
1800 Вт. Выход воды 1600 мл в час температурой около 45 градусов.
Температура в помещении 15 м2 20 градусов, открыта форточка. На улице то же 20.
Распределение на 2 потока равномерно (капает одинаково).

mages/31296/.thumbnails/img_2090.jpg[/[img width=120 height=120]http://files.homedistiller.ru/iimg]

Буду ставить на обе стороны вплотную к радиатором вентиляторы 120 на 38 мм.
Извиняюсь за качество снимков, ну никак не получается из меня фотограф.

yorik15, чистый кило утилизировал, РЕСПЕКТ!

продолжил играться с направлением обдува
сегодня "всасывал"...
что сверху, что снизу, особой разницы не заметил...
плохо то, что горячий воздух чепз вентилятор протягивается

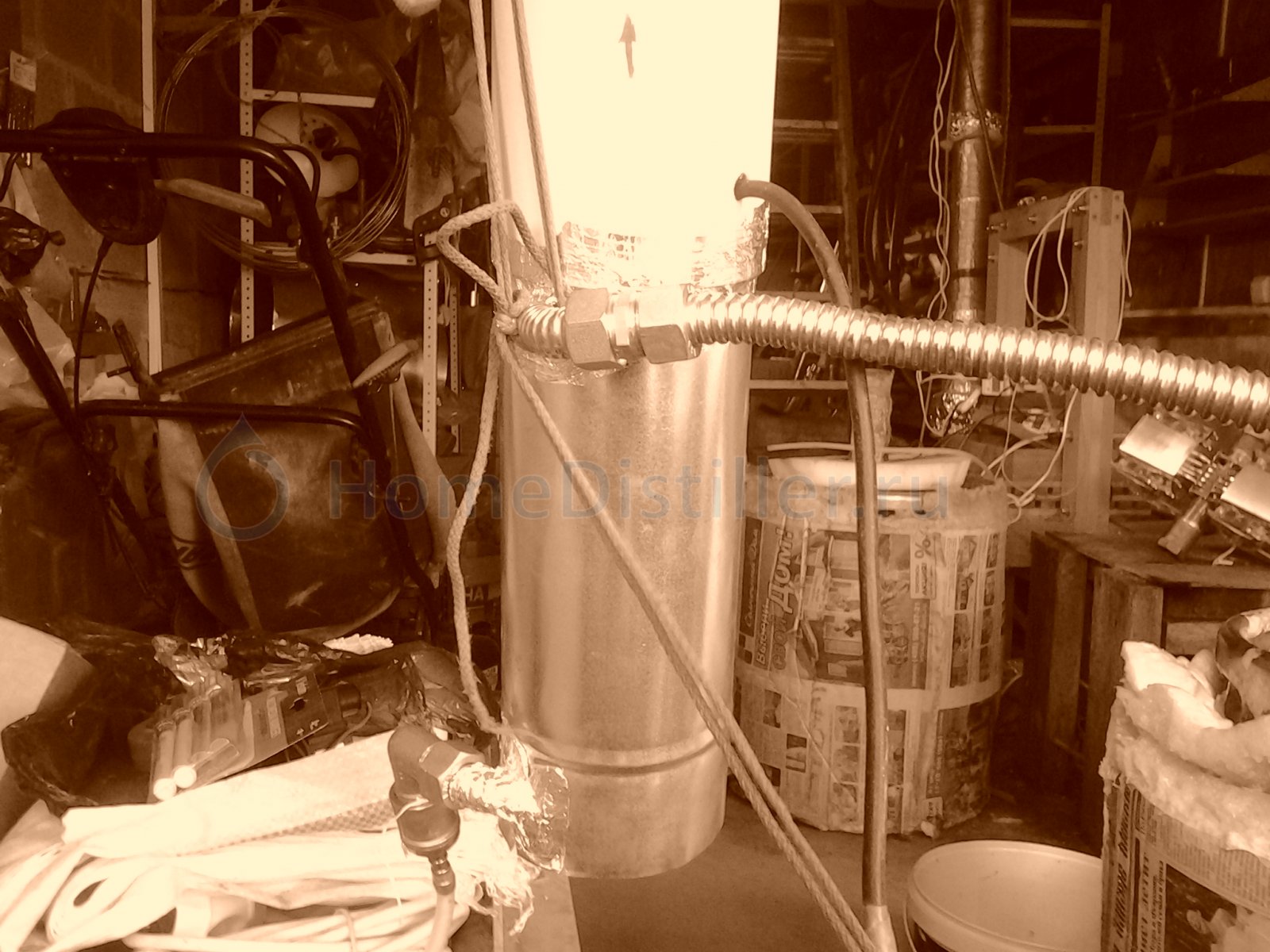

а вот, собственно, зачем я вернулся к спирали...

продув сверху, 600 мл в час. воды.
в 1.5 раза утилизация увеличилась, до 450 ватт на блок
итого на 4х блоках аж 1800 потенциально погасить можно.
цена блочка около 700 руб, никаких премудростей...
можно, конечно, блох половить, до 500 ватт дотянуться.
но уже не я. я свою точку поставил...

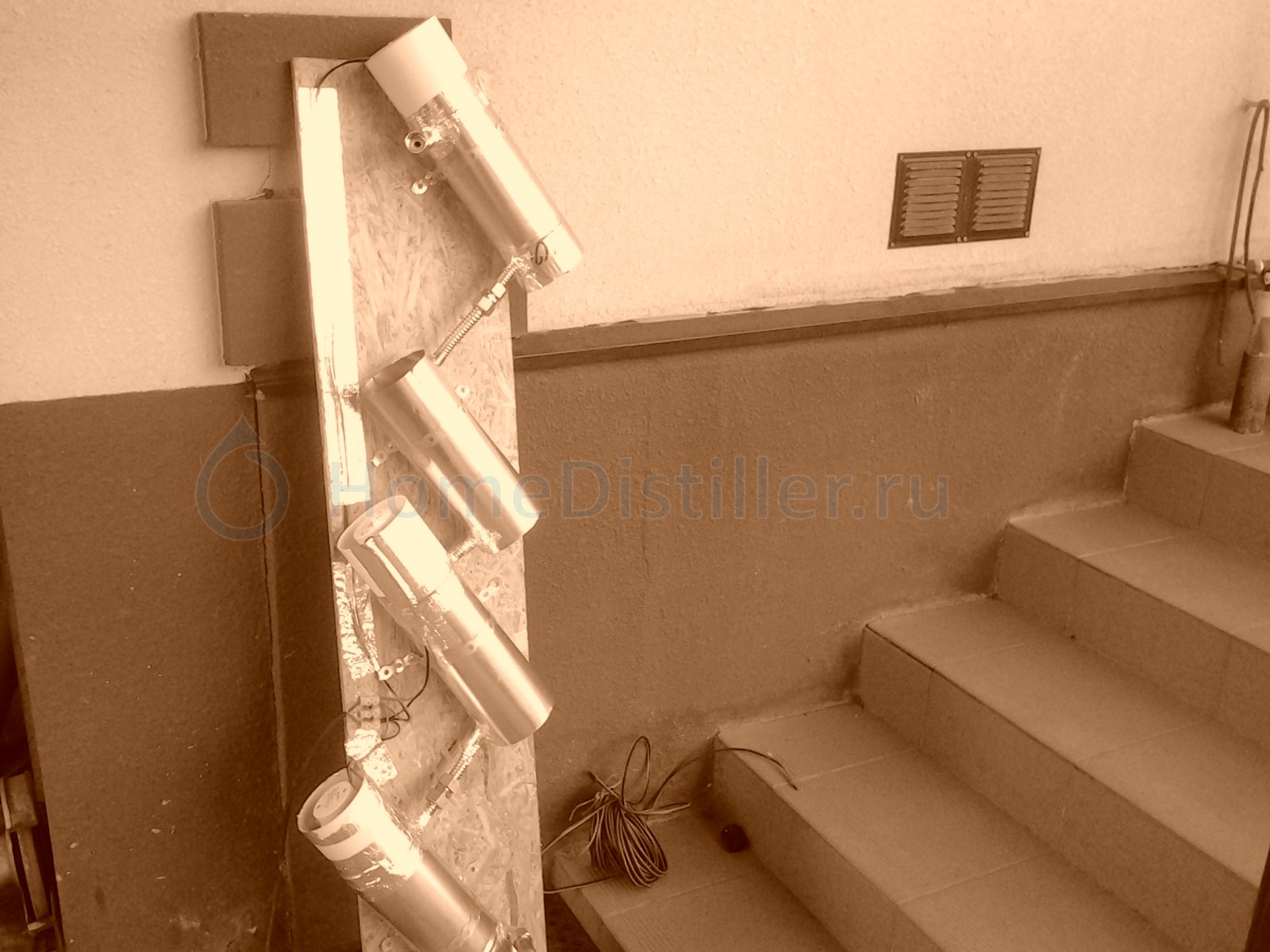

4 основных постулата

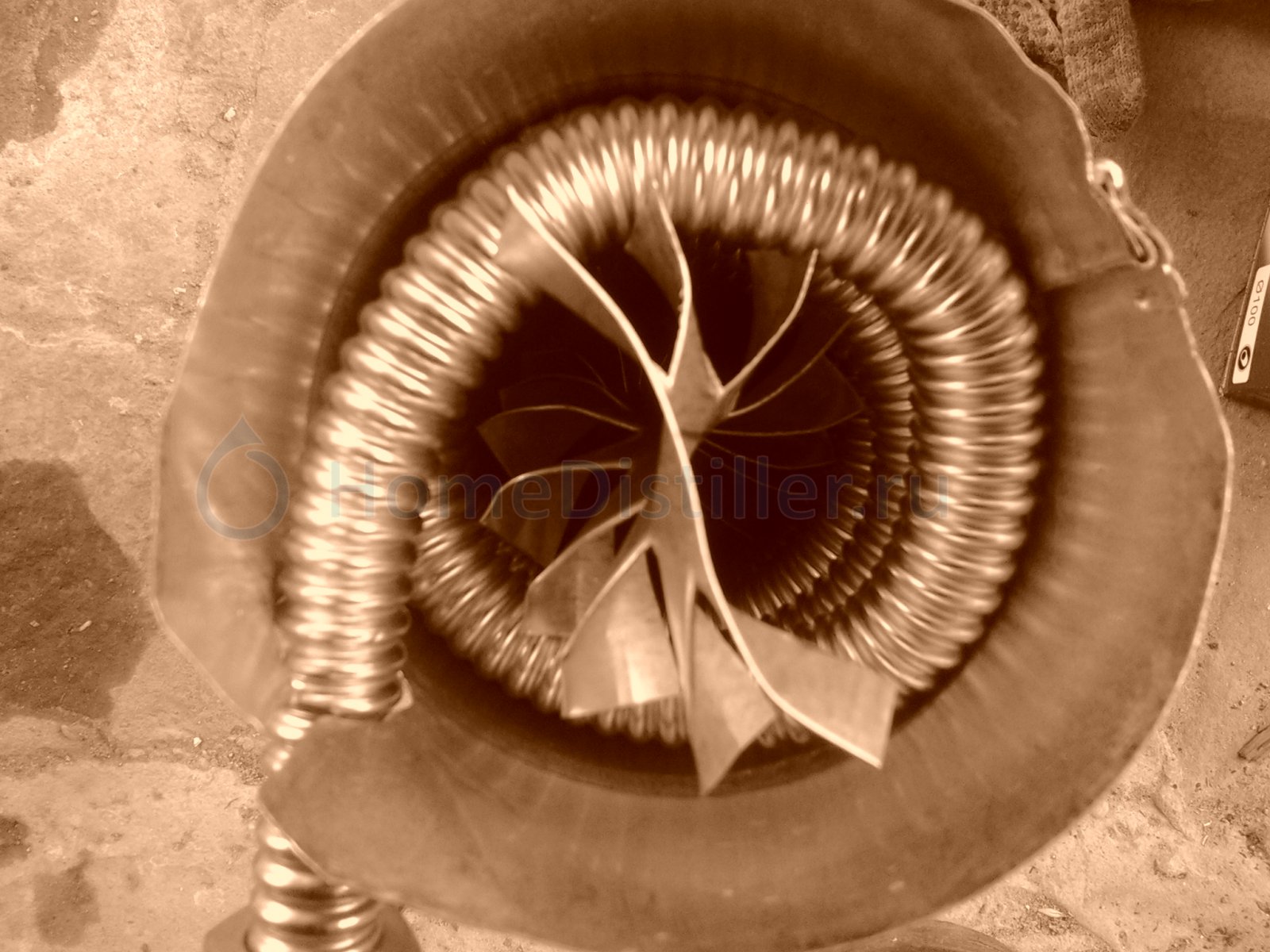

-блочок 25 см, в нем 3 м нержгофры
-труба металл, ф100
-вдуваем сверху

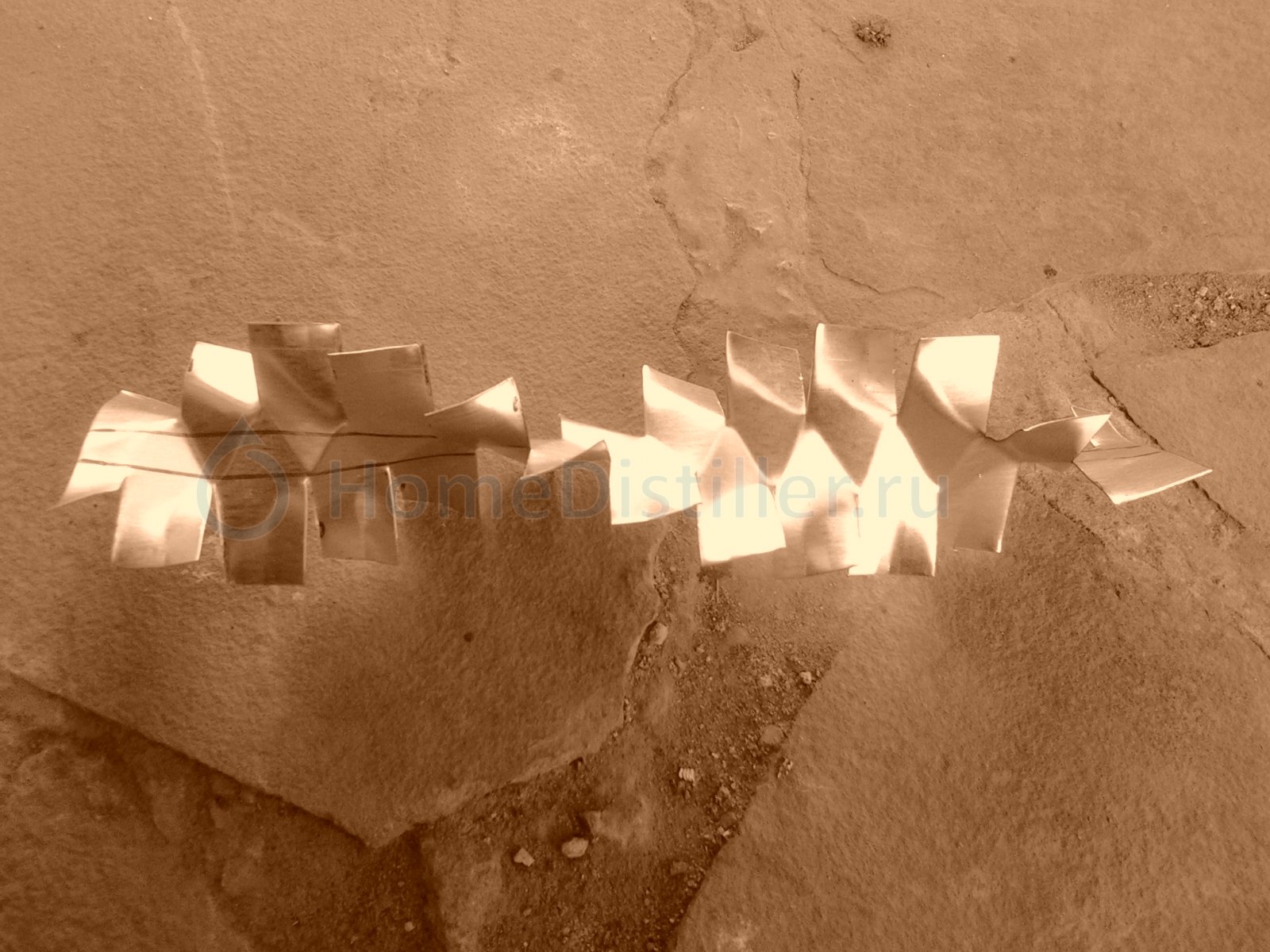

-внутрь рассекатель

Красиво! А что если взять наружную трубу на 150? У нас что места мало?

продув сверху, 600 мл в час. воды.alexeyT, 19 Июня 14, 20:03

Алексей, было бы не плохо во всех экспериментах указывать Т окружающего воздуха. Просто думаю это не маловажный фактор, что при автономном водяном и воздушном охлаждении. При водяном автономном  +30-35 на улице тяжковато с двумя радиаторами и вентиляторами при двух квт. На входе вода  как уличная Т, на выходе 50-60, терпимо но на пределе.

Slava 61, около 15 с было
зимой, я писАл, эффективность повышается, чуть не в 2 раза
по жаре, ессно, падает, но не в 2 раза

пысы. искренне изумлен твоим интересом к теме.....
при твоих то объемах, мощностчх, площадях, оборудовании...

Вдуваемую мощность в свой пипелац прикидываю так P=Pn*(85-t)/( 85-25)
Где Pn  гарантированоподобраная в стадии наладки при комнатной температуре и правильном прорыве паров голов.
t само собой действительная температура в частности на балконе.

Алексей, было бы не плохо во всех экспериментах указывать Т окружающего воздуха. Просто думаю это не маловажный фактор, что при автономном водяном и воздушном охлаждении. При водяном автономном  +30-35 на улице тяжковато с двумя радиаторами и вентиляторами при двух квт. На входе вода  как уличная Т, на выходе 50-60, терпимо но на пределе.Slava 61, 20 Июня 14, 00:58

а если приводить мощность охлаждения по воде, у которой температура кипения на 22 градуса больше чем у спирта, то цифры получаются еще больше. например зимой -20 + вода 100 - тепловой напор 120С, летом +30 и спирт 80 - тепловой напор 50С, соответсвено и мощность в 2,5 раза другая, вот и снимается с кулера на 250Вт целых 600

вот и снимается с кулера на 250Вт целых 600dee, 20 Июня 14, 09:21

сорри - я на праздники кулера мерял, 20+ на улице было....

Да дельта Т очень важна, поэтому дождусь +30 и продолжу эксперимент с другими вентиляторами.

около 15 с былоalexeyT, 20 Июня 14, 05:29

Вот в этом интерес, у вас +15, у нас +30.

искренне изумлен твоим интересом к теме.....alexeyT, 20 Июня 14, 05:29

Я от всех кто на форуме проводит эксперименты с интересом читаю и отношусь с уважением и где вы берёте время на всё... Алексей, спасибо тебе за твои хлопоты...

Slava 61,  Слава, я убежден, что и при 30 работать будет
ну, может, % на 20 послабее...
киловатта 1.5 наверняка Филатовская спираль с доработками вытянет...

я убежден, что и при 30 работать будет
ну, может, % на 20 послабее...alexeyT, 20 Июня 14, 13:17

При +30-35 и с автономкой тяжко, в пределах двух квт. Оно то работает на пределе, на выходе +60. Но работает. Я летом не дистилирую, только РК и то в крайнем случае, когда совсем скучно, стараюсь за весну, зиму и осень наделать, ну чтоб было)))

Slava 61, хихи.., под тонну небось...чтоб было...

При +30-35 и с автономкой тяжкоSlava 61, 20 Июня 14, 13:34

Slava 61,город,многоэтажка и нет погреба ?

3 вентилятора, четвертый не той конструкции был
около 2 л в час по воде
т на улице около 20с

jklmn, А че-мне,в деревне,тоже в жару некуда деватся.Водяная автономка в прошлом месяце при +32,в тени, от силы 3кВт сдувала.Жарила как термовентилятор.И тоже на выходе из колонны +60.

А у меня ещё с зимы литров 6-7 не разбавленного осталось. До осени хватит(думаю). Осенью вода есть. а вот зимой надо с автономкой работать. Блин, ухо чешется.
