Полностью воздушное охлаждение!

француз, здесь про воздушку(если чо).Я к тому, что если свой дом, использовать холод земли.

под тонну небось...чтоб было...alexeyT, 20 Июня 14, 19:14

Не Алексей, чуток меньше, но на сезон хватает)))

город,многоэтажка и нет погреба ?jklmn, 20 Июня 14, 22:23

Не, частный дом и погреб есть, а при чём тут погреб? Какой бы погреб ни был а автономку туда смысла ставить нет, нагреет за 5 минут, а оно мне не надо если там боочёночки стоят.

3 вентилятора, четвертый не той конструкции был
около 2 л в час по водеalexeyT, 20 Июня 14, 22:29

А ты спрашиваешь Алексей про интерес))) Вон на фото у тебя коллайдер, позавидовать твоему терпению и времени на проделанную работу остаётся.
jklmn, поверь, даже в своём доме при +35 в тени, холода с земли нет, скорее жар от нагретого. Вспомни море, пляж, раскалённые камни по которым вприпрыжку скачешь до воды чтоб скорее булькнутся в воду)))

Слав,наверно я не смог донести мысль.  Я имел ввиду именно хлод земли, а не холод воздуха в погребе.А про погреб упоминул вслучае городского жителя и наличия гаража-читай доступа к земле

Да, это возможно. Во всём мире по этому принципу используют тепловые насосы. Но надо учесть глубину трубопровода,длину и конечно циркуляционный насос.
Какая в итоге цена вопроса ?

del.

Во всём мире по этому принципу используют тепловые насосы. Но надо учесть глубину трубопровода,длину и конечно циркуляционный насос.
Какая в итоге цена вопроса ?yorik15, 20 Июня 14, 22:24

У тебя есть такои насос?  Теоретик....! Я прикидывал,для частного дома-дороговато,однако.(очень)

jklmn, француз, yorik15,  а у меня был...
классически бурятся 2 скважины. с одной вода забирается, в другую сбрасывается
как крайний случай роется траншея , в моем случае она должна была быть 600 метров
однако ТН должен был работать постоянно, а для периодики пришлось бы заглубляться на 160 см...
пока я был в командировке, батя отвез его обратно...
есть и воздушный вариант ТН, он эффективно работает от 0с
ровно наоборот к нашим целям...

ровно наоборот к нашим целям..alexeyT, 21 Июня 14, 04:43

Я тоже копался но...увы оно греет,не ожлаждает.Надо бы это на оборот вывернуть! Пущаи легкии ветерок сдувает.
[сообщение #11990902]
Ответ 1250.Примерно так...Но это уже не про воздушку.

У тебя есть такои насос?  Теоретик....! Я прикидывал,для частного дома-дороговато,однако.(очень)француз, 21 Июня 14, 02:30

Имелся в виду принцип укладки теплотрассы, практик.

yorik15,  к воздушке это отношения не имеет...

yorik15,  к воздушке это отношения не имеет...alexeyT, 21 Июня 14, 09:52

Так это вопрос не ко мне. Надо корректно ставить вопросы и как минимум уважать тех кто отвечает.
Не первый раз сталкиваюсь с агрессией знатных форумчан.
Ребята, давайте жить дружно !
Истина рождается в споре, а не в ругани !

yorik15, ты это про кого?

yorik15, Не плохо бы знать о чём идёт речь!!! Даже я, в силу скудоумия , понимаю, что речь идёт о компактных припособлениях подачи воздуха и с их помощью, отбор тепла)))

yorik15, давай, все же, поставим точки над i
1. вопросов я тебе не задавал
2. обозначил, что принцип прокладки теплотрасс слабо коррелирован с темой полностью воздушного охлаждения
3. определи, ГДЕ я высказал к тебе неуважение
4. укажи , ГДЕ от меня исходила агрессия

поскольку пояснений я не дождался, пошел гасить агрессию
через 3 часа получилось это

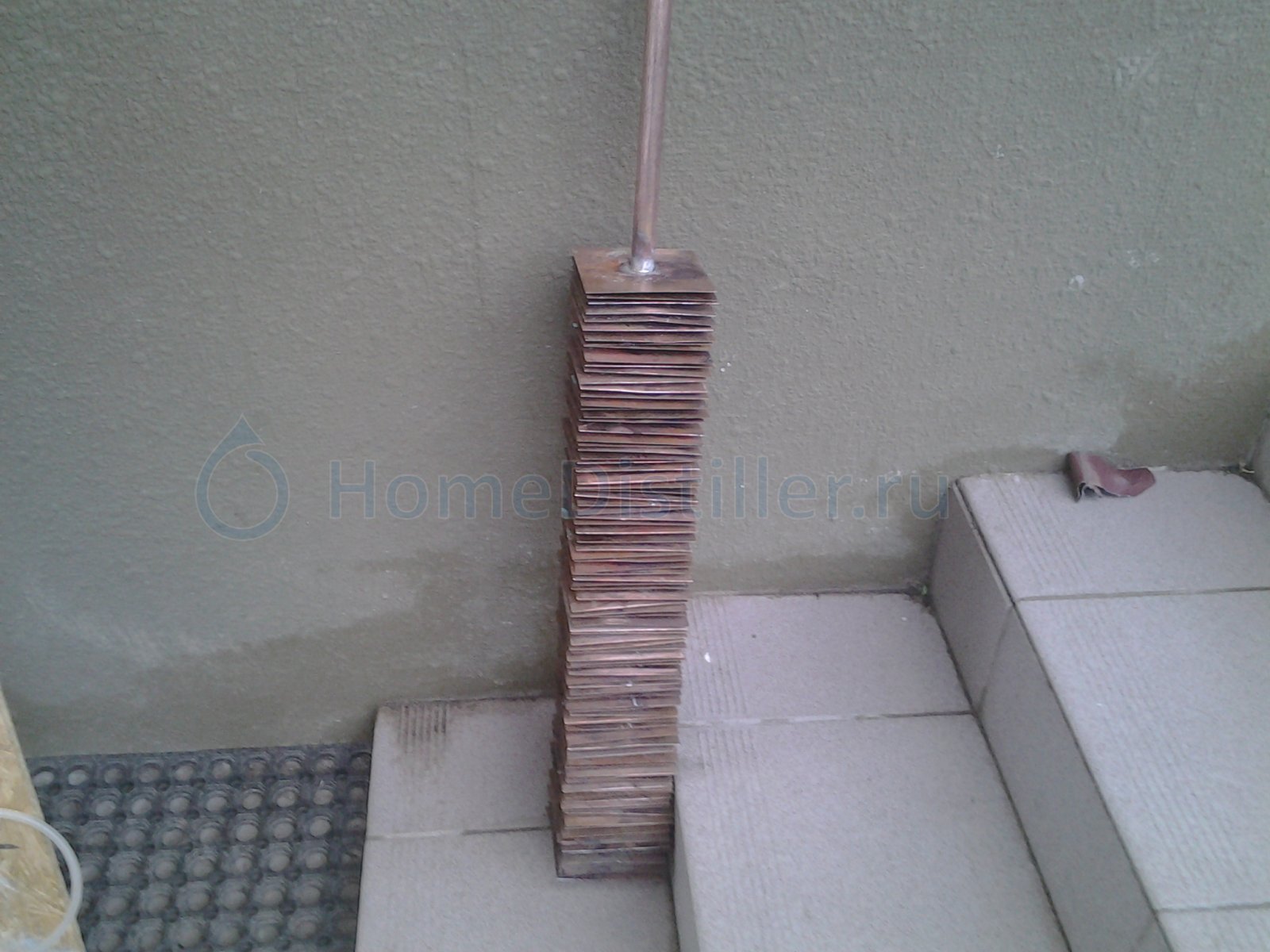

посвящение Запалу, 95 пластин на 52см
будет отвезено Филатову

ну, вот и все.
больше в этой теме не появляюсь,  чтобы претензий не получать
ВСЕМ -  УДАЧИ !!!

больше в этой теме не появляюсьalexeyT, 21 Июня 14, 21:35

Очень жалко ,потому что эта тема и то что ты делаешь, для меня как глоток свежего воздуха на форуме.
Один вопрос - СКОЛЬКО в пассивке? (можно в ЛС)

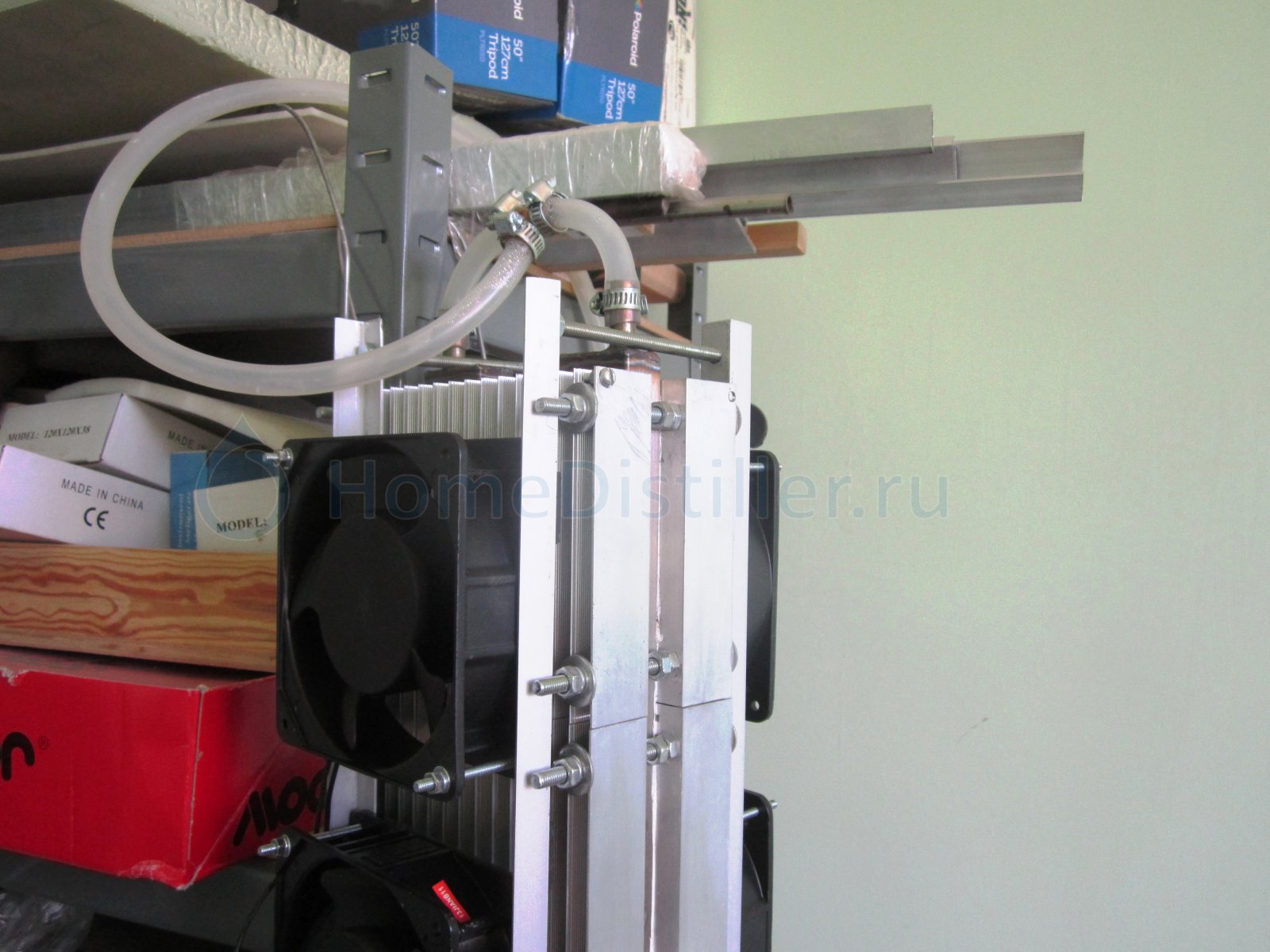

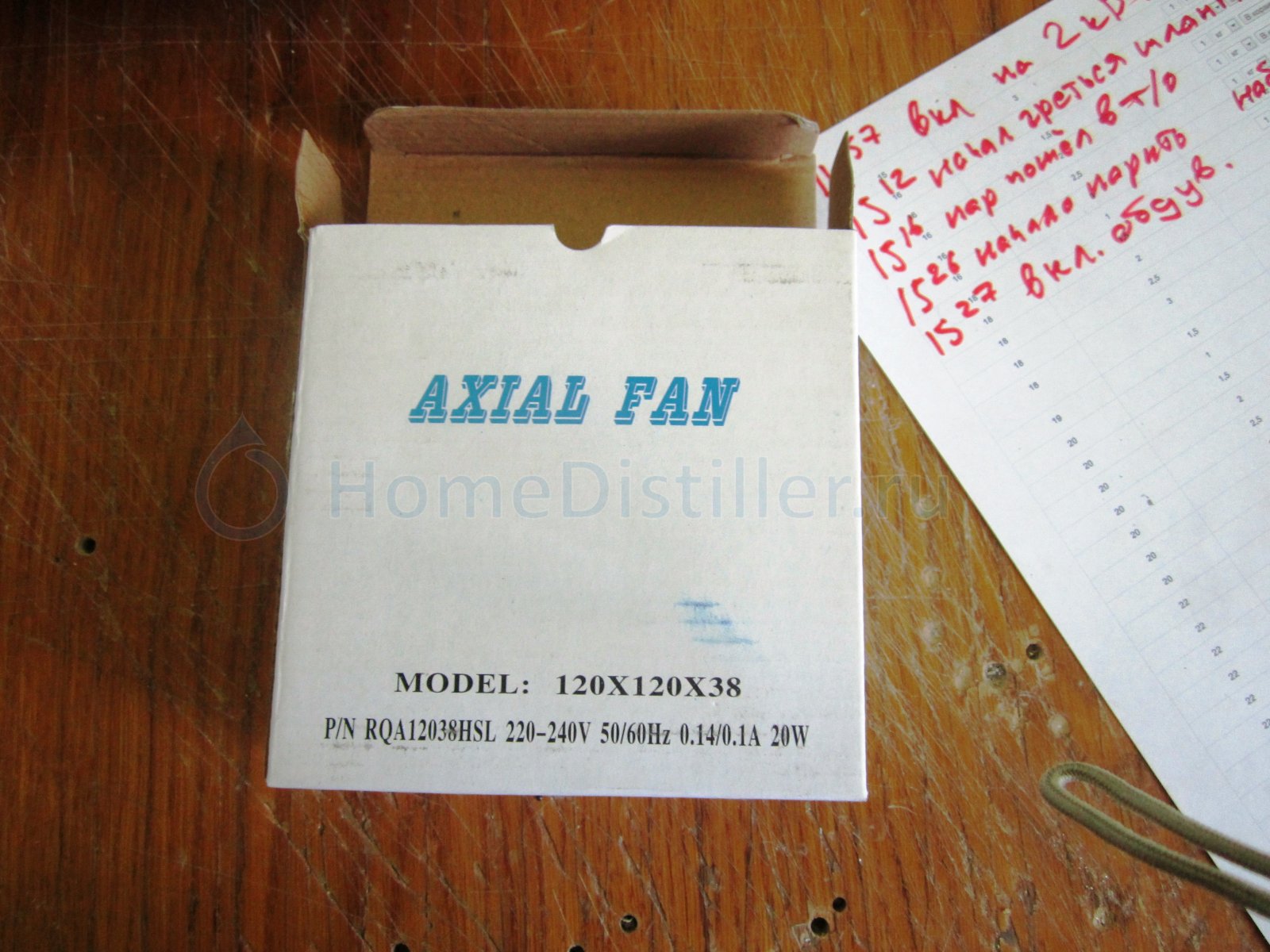

Навесил на скорую руку, теперь с двух сторон другие вентиляторы.

Мощность плитки на 2000 Вт. Температура окружающей среды 21 градус. Свободный приток воздуха.
В итоге, производительность по воде прежняя - 1600 мл. в час. Шумит сильнее.
НО!
3-й сверху, по ходу пара блок радиаторов еле еле тёплый, 4-й - прохладный, 5 -й -холодный.
Запас есть. Следующий шаг - теплоизоляция скороварки и паропровода, и дождусь жары в 30 градусов.
Кому интересно, могу продать или обменять 2-й комплект для теплообменника.Плюс 2,5 метра медицинского силиконового шланга Ду 8 мм. стенка 2 мм., медный тройничок и штуцер для встройки в испарительную ёмкость, как на фото. Пишите в личку.

Вчера дождался жары в 30 градусов.
На скороварку одел телогрейку.
Паропровод укоротил до 60 см и утеплил.
В итоге - те же 1700 мл в час прохладной воды.
3-й сверху блок радиаторов стал горячее, но рука спокойно держит.
Первый вывод - китайцы обманули с мощностью плитки.
Запас по производительности есть.
Следующий шаг - увеличение мощности нагрева для определения максимальной производительности конструкции.

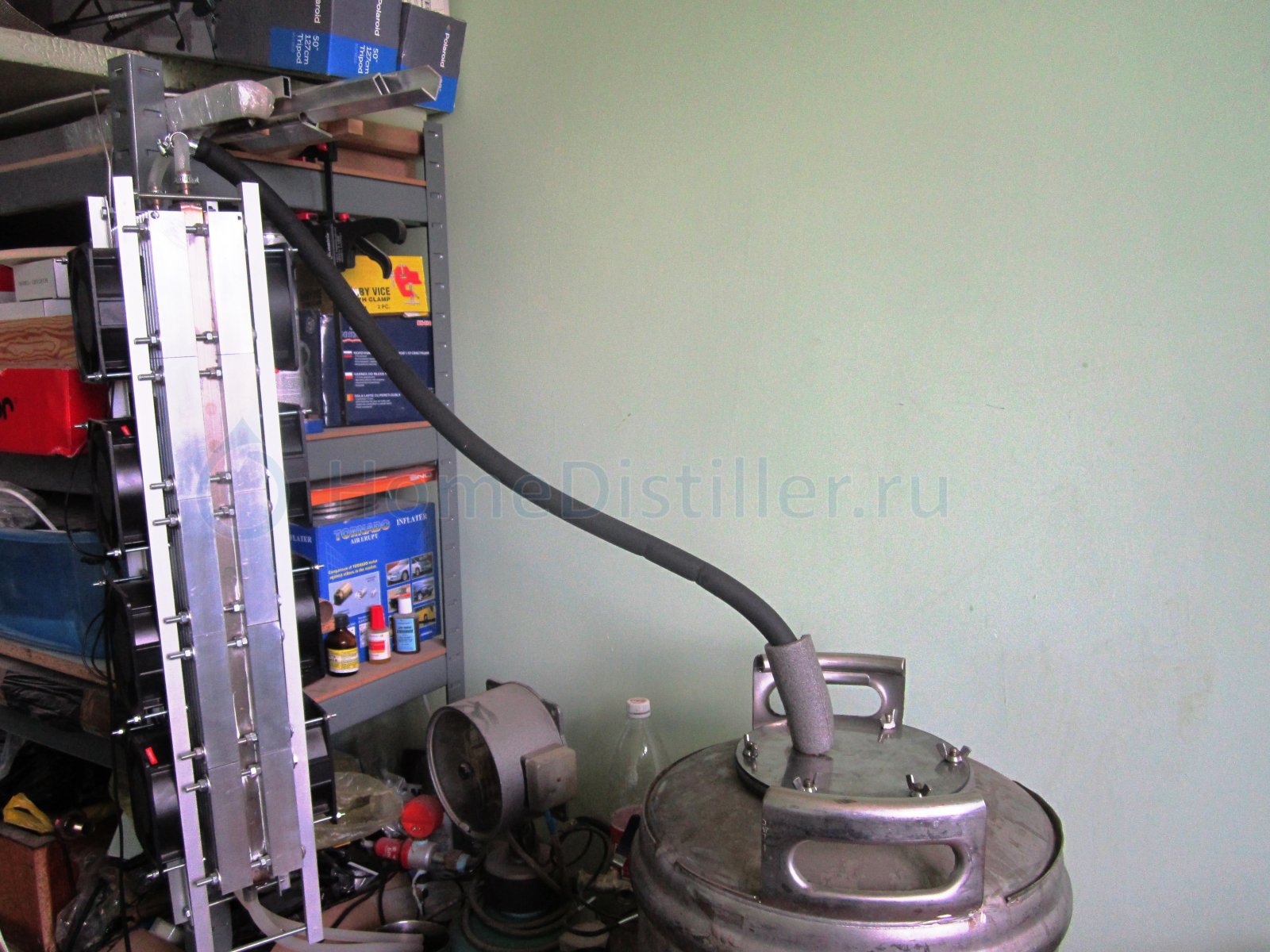

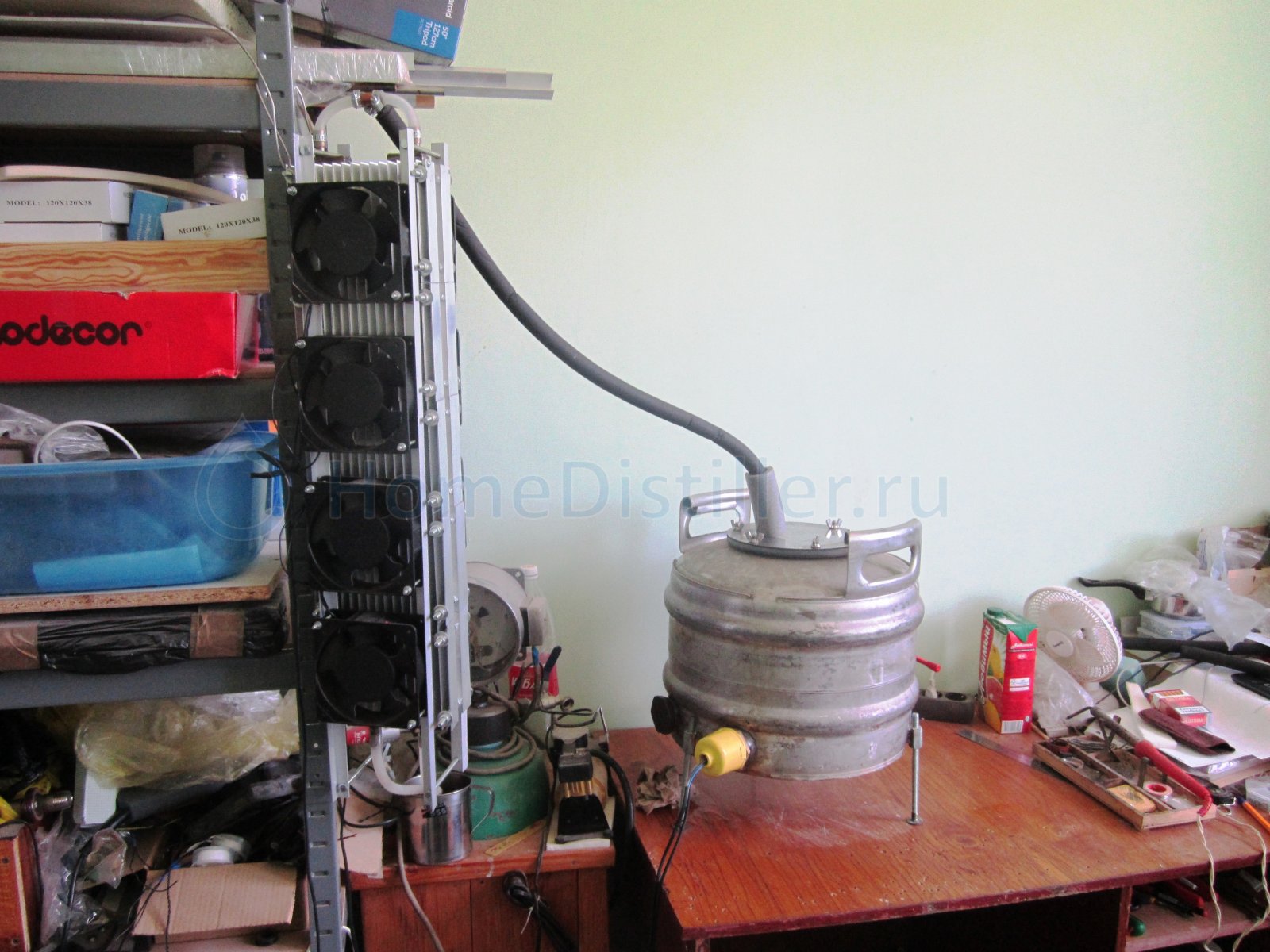

Итак продолжим. Сначала фото.

Теперь по испытаниям.
Получил от Володи Jollier  в обмен за озонаторы прекрасный кубик на 30 литров.
Один штуцер барботёрный заглушил, на другой поставил шаровой кран для слива, и в третий штуцер поставил блок из 2-х кВт нержовых ТЭНов,
других не было.
Пригодился пока только 1 один из 3-х ТЭНов. Хотя был готов задействовать второй ТЭН через регулятор (на фото справа от кубика ).
Сначала включил нагрев без теплоизоляции ёмкости.
Получалось 2350 мл в час воды ( опыты только по воде ! )с температурой около 40-45 градусов примерно.

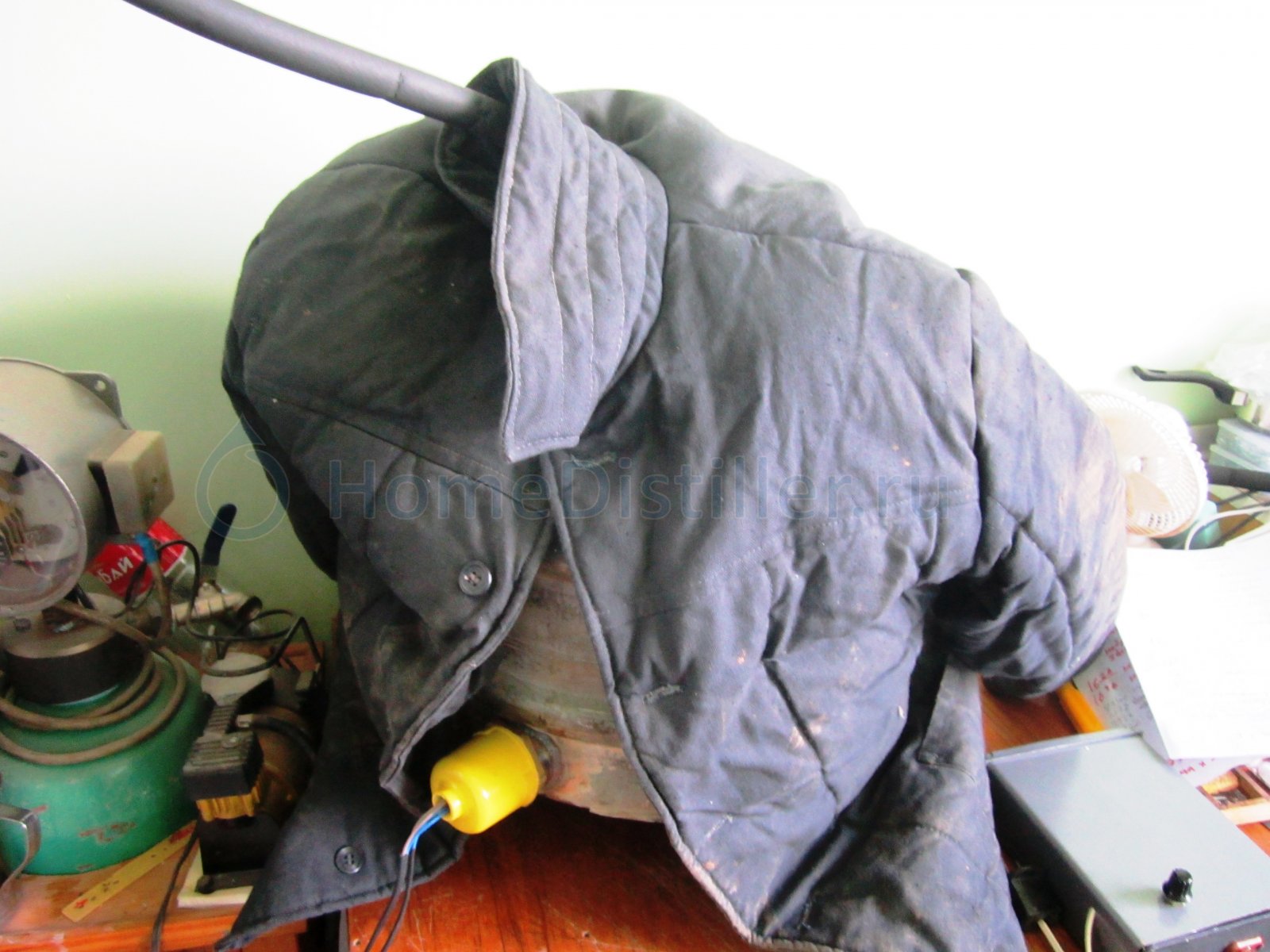

Затем одел на ёмкость телогрейку - получилось 2800 мл в час воды, но гораздо горячей, рука не терпит.
Лишнее подтверждение необходимости утепления куба. Теплопотери были 19 процентов.

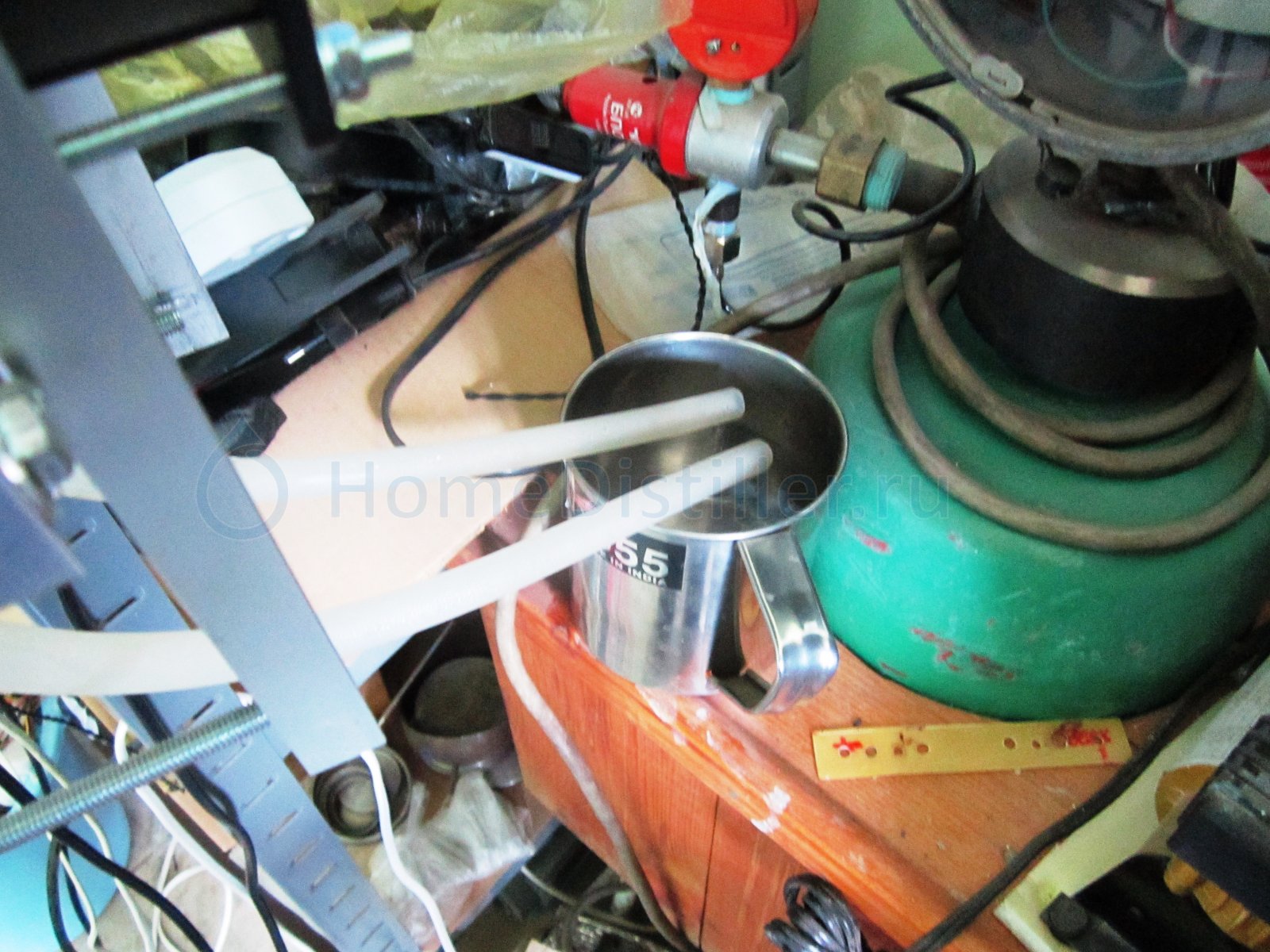

Производительность замерял по мерной кружке, что даже важнее чем заявленная мощность нагрева.
Ещё раз камень в китайцев, зря потратил деньги на плитку. Надо брать заведомо большей мощности.
Первые выводы.
Подготовился плохо - нет термометров по воде и воздуху. Учту в следующий раз, когда дождусь жары.
Сегодня было 21 градус, окно приоткрыто, и специально в начале опыта не утеплял куб, чтобы нагреть помещение.
Предпочитаю для экспериментов экстремальные условия, то бы в дальнейшем иметь запас.
Ждём следующего повышения температуры за бортом.

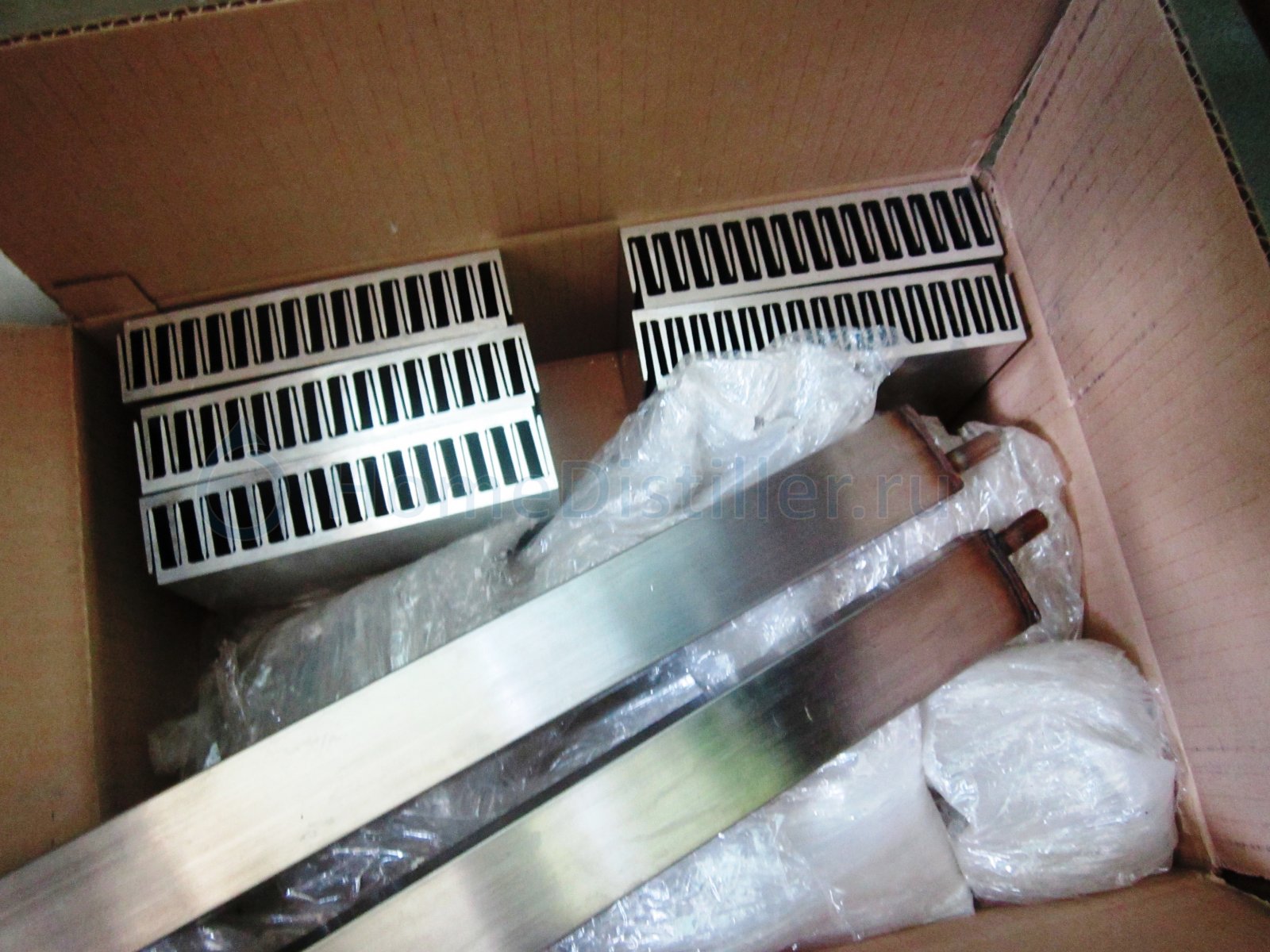

Радиаторы из сплава АД31.
Может кто подскажет как облудить оловом плоскую сторону.
Возможно получить более простую конструкцию.
