Полностью воздушное охлаждение!

новый радиатор пассивного охоложденияkiliwin, 01 Авг. 14, 10:52

С чего взято что это радиатор ?
Да , если бы такая медная мочалка имела большую площадь контакта с охлаждаемой поверхностью -цены бы ей не было.
А пока вроде цена не адекватна, либо как минимум не понятно за что
Граммы,килограммы, сантиметры, объём

yorik15,

а перевести никак?
это ребята на компьютер придумали новую пасивку, в начинке коре ай7, выше 50 градусов не нагревается
а ценик вроде за тот компьютер что на фото

забыл добавить - выпускаться будет с 15-го года

Jollier,
Запаралелить - более эффективно. Холодильник лучше работает при более высокой разнице температур, т.е. надо паралелить охлаждающие ветки.

Полностью согласен с  4udak →
Поэтому и делал 2 вертикальных потока.
Преимущества:
- на одной длине в 2 раза больше площадь теплообмена
- в 2 раза меньше скорость прохождения паров.
НО для пассивного охлаждения слабоват, если только не сделать ещё один параллельный контур.
А это вес и затраты.
Надо определиться со своими хотелками и финансовыми возможностями.

Полностью согласен с  4udak →Поэтому и делал 2 вертикальных потока.Преимущества:- на одной длине в 2 раза больше площадь теплообмена- в 2 раза меньше скорость прохождения паров.НО для пассивного охлаждения слабоват, если только не сделать ещё один параллельный контур.А это вес и затраты.Надо определиться со своими хотелками и финансовыми возможностями.yorik15, 02 Авг. 14, 13:19

Радиаторов у меня 24 пары размером 125*125мм 12пар и 125*180 12пар. Если все нацеплю 4 квт сдует?

Володь, если у тебя действительно 24 ПАРЫ и нет ограничения по пространству.
Какая высота радиаторов ? 125 на 180 более подробно опиши

Какая высота радиаторов ? 125 на 180 более подробно опишиyorik15, 03 Авг. 14, 10:37

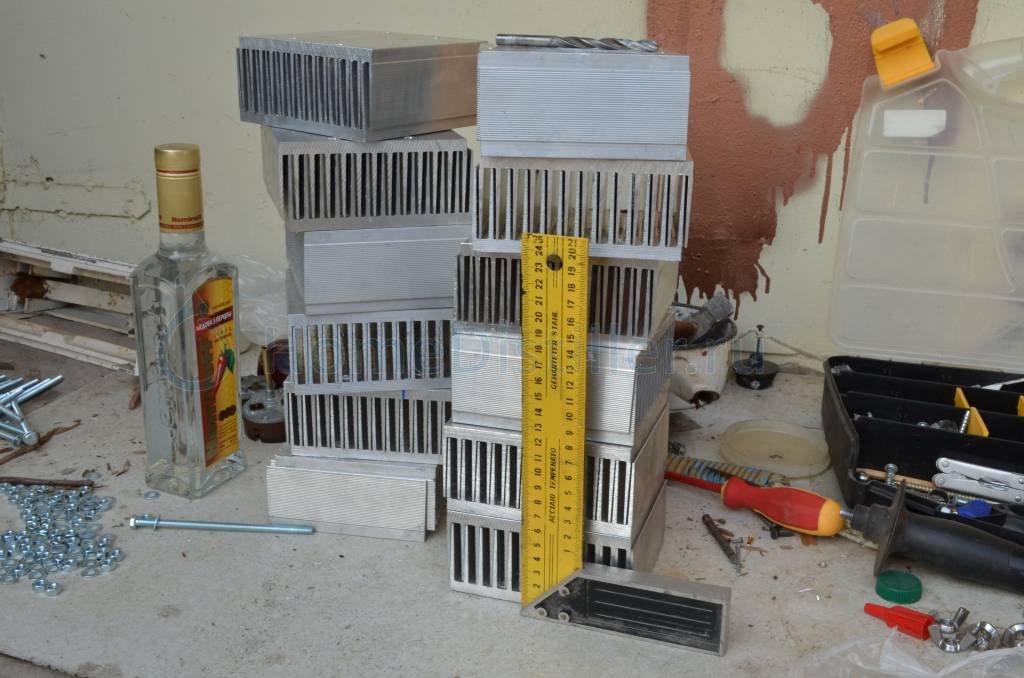

Я сфоткаю, с линейкой)

Вот радиаторы, и основание для них

Так у тебя почти всё готово.Осталось обжать радиаторами с двух сторон.
Как пассивка думаю 1 кВт потянет, может чуть больше.
Ну а если обдувать мощным вентилятором конечно больше.
Конструкция конечно большая и тяжёлая получается, но можно сделать подставку или вешать на стену, но не впритык.
И всё таки сколько у тебя радиаторов, на фото вижу 12 пар  т.е 24 штуки.
Можно покумекать ещё.

Как пассивка думаю 1 кВт потянет, может чуть больше.Ну а если обдувать мощным вентилятором конечно больше.Конструкция конечно большая и тяжёлая получается, но можно сделать подставку или вешать на стену, но не впритык.И всё таки сколько у тебя радиаторов, на фото вижу 12 пар  т.е 24 штуки.Можно покумекать ещё.yorik15, 04 Авг. 14, 02:42

Так если она всего 1 квт сьест она того вообще не стоит. Другие 12 пар в сарайчике лежат они в 1.5 раза длиней.

По количеству понял. C таким количеством можно и поболее 4 квт вытянуть.
Проясни пожалуйста тебе нужна пассивная система или с принудительным охлаждением. Одним или двумя большими вентиляторами, либо много малых ?
Перегон будет полный или дробный ?
Планируешь ли предварительное укрепление паров ?

По количеству понял. C таким количеством можно и поболее 4 квт вытянуть.
Проясни пожалуйста тебе нужна пассивная система или с принудительным охлаждением. Одним или двумя большими вентиляторами, либо много малых ?
Перегон будет полный или дробный ?
Планируешь ли предварительное укрепление паров ?yorik15, 04 Авг. 14, 07:45

Вентилятор будет один большой. Хотелось бы универсальную вещь, под все нужды)

под все нуждыJollier, 04 Авг. 14, 11:11

Jollier, Володь, ты прям как Пикассо, ты себе представил эту гусеницу? Да и не справится она с 4-ми кВт. Нет, по до все нужды не пойдет, только под малые..

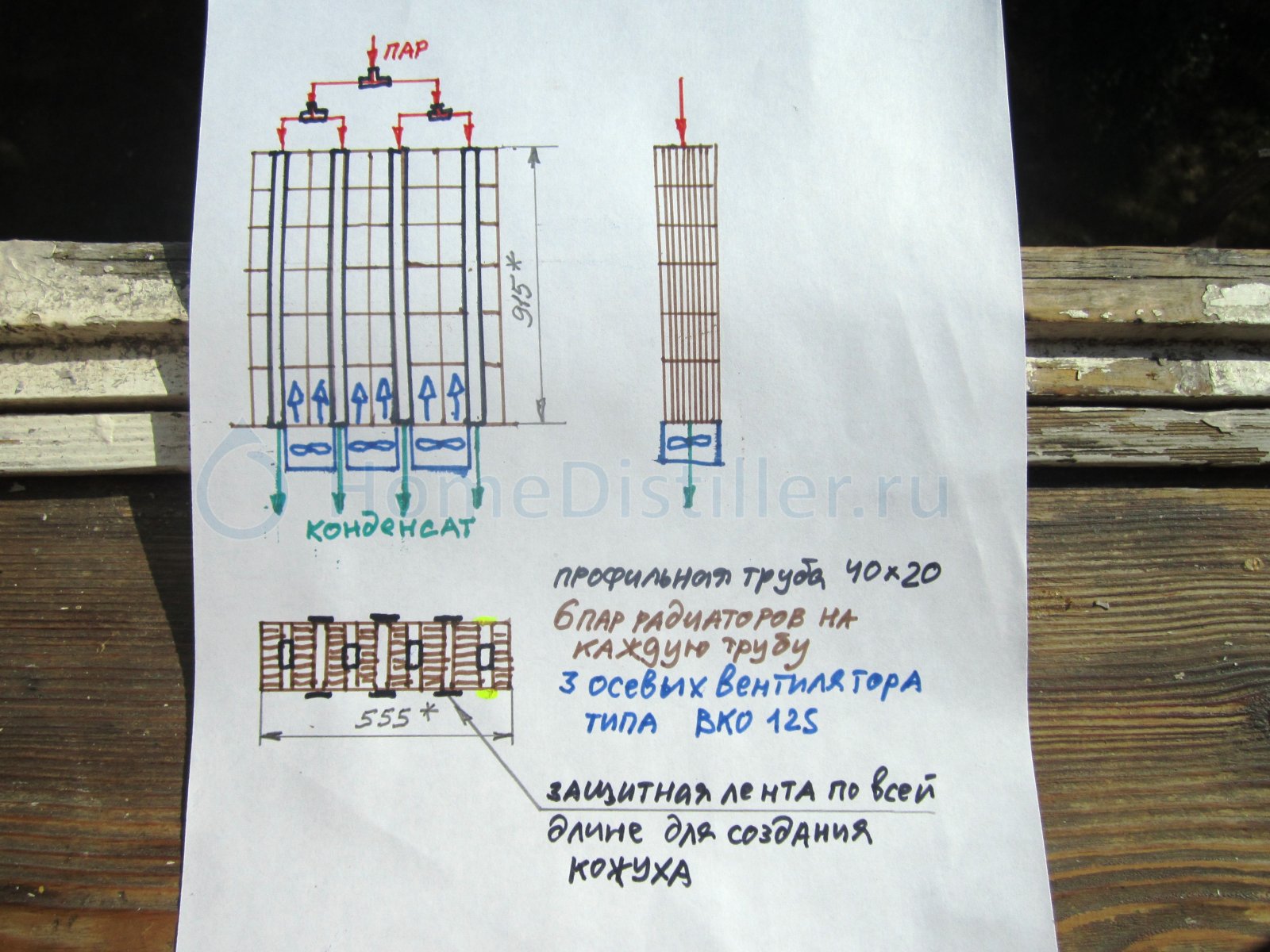

Чисто условный эскиз.На каждую трубу 3 пары на 180 мм. и 3 пары на 125 мм.

Думаю конструктив потянет 4 кВт.
Осевые вентиляторы http://ru.domovent.ua/...nt-vko1_71.html
Есть вопросы по конструкции - отвечу.

Думаю конструктив потянет 4 кВт.yorik15, 04 Авг. 14, 16:35

теоретически по вентиляторам - впритык а значит реально будет меньше

Нет, по до все нужды не пойдет, только под малые..podarok24, 04 Авг. 14, 12:08

Так 4 квт это и есть мои малые нужды)

12 метров нержегофры ф15ммДоктор Филатов, 08 Авг. 12, 14:34

Где можно купить сие?

Vladimir_VG, у нас в любой сантехнике продается.

у нас в любой сантехнике продается.БайбаК, 20 Авг. 14, 22:56

Метражом?

Метражом?Vladimir_VG, 21 Авг. 14, 06:29

Это под воду,она в бухтах идёт,отрезают сколько надо и на концы запресовывают гайки.
