Полностью воздушное охлаждение!

наконец-то закончил свой конденсатор

ждем продолжительного продолжения

g100m,

свой конденсаторg100m, 10 Июня 15, 17:32

Алексей, зачётная конструкция получилась.
Тем кто захочет повторить, посоветовал бы упростить маленько.
1. Использовать вентиляторы 120*120*38 мм. на 220 Вольт, я такие беру постоянно.
2. Оставил бы только один термодатчик - последний по ходу, с включением от него сразу всех вентиляторов.

1. Использовать вентиляторы 120*120*38 мм. на 220 Вольт, я такие беру постоянно.yorik15, 11 Июня 15, 10:01

брал 12в ввиду большей электробезопасности. вообще я постепенно стараюсь уменьшать 220в на установке.

2. Оставил бы только один термодатчик - последний по ходу, с включением от него сразу всех вентиляторов.yorik15, 11 Июня 15, 10:01

тогда шум будет одинаковый при разных мощностях перегонки и при разной температуре в помещении.
я расчитываю, что замой и при малых мощностях будут работать только 1-2 сегмента

А я собираю напольные вентиляторы. В смысле в свое время жаба не позволила выкидывать их из за обламывания шеи. Не шумят. Трехскоростные. Пропеллер в клетку заключен. Формат приличный: можно плоский деф в виде зонтика сообразить в проэкции куба. И радиатор подвернулся соответствующий. Блин времени нет до зимы.

да, кстати, забыл. если мою конструкцию перевернуть на 180гр вверх, то можно использовать его как воздушный деф для колонны, это тоже в планах. тогда штуцер термометра превращается в узел отбора

g100m, ИМХО, вентиляторы если развернуть -- чтоб тянули наружу, а не вдували внутрь -- добавит каких-то процентов производительности. И зазор между оребрением и вентиляторами в любом случае надо бы предусмотреть.

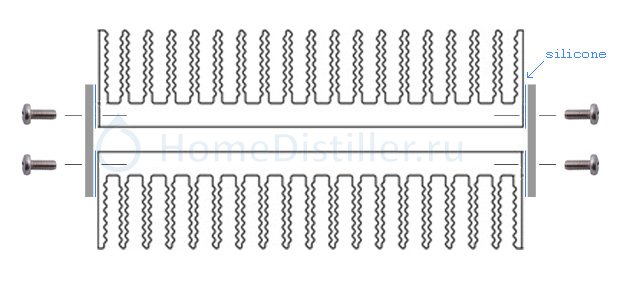

И еще мысля посетила -- можно без нержовой основы, сварить конструкцию сразу из радиаторного профиля. Все равно без аргонщика не обойтись, так пусть люминь варит. Если не бояться контакта алюминия с продухтом, конечно.

g100m, ИМХО, вентиляторы если развернуть -- чтоб тянули наружу, а не вдували внутрь -- добавит каких-то процентов производительности.makh, 11 Июня 15, 11:17

это расплавит вентиляторы.

И зазор между оребрением и вентиляторами в любом случае надо бы предусмотреть.makh, 11 Июня 15, 11:17

зачем? от этого скорость потока изменится?

Если не бояться контакта алюминия с продухтом, конечно.makh, 11 Июня 15, 11:17

ну да, фигли, давай вообще весь аппарат из аллюминия сделаем

1. Не расплавит, проверено.
2. Равномерность потока по оребрению изменится.
3. Ну а чо, бывал и такой аппарат у меня -- молочный бидончик и лыжная палка прямоточник .)

1. Не расплавит, проверено.makh, 11 Июня 15, 11:25

другими было проверено, что плавит. может у тебя такие вентиляторы стойкие?

что-то мне подсказывает, что объем воздуха пройденный через вентилятор в трубе одинаковый независимо от направления вращения

2. Равномерность потока по оребрению изменится.makh, 11 Июня 15, 11:25

не понял что это даст

молочный бидончик и лыжная палка прямоточник .makh, 11 Июня 15, 11:25

я не против, используй. мне больше нравится нержавейка

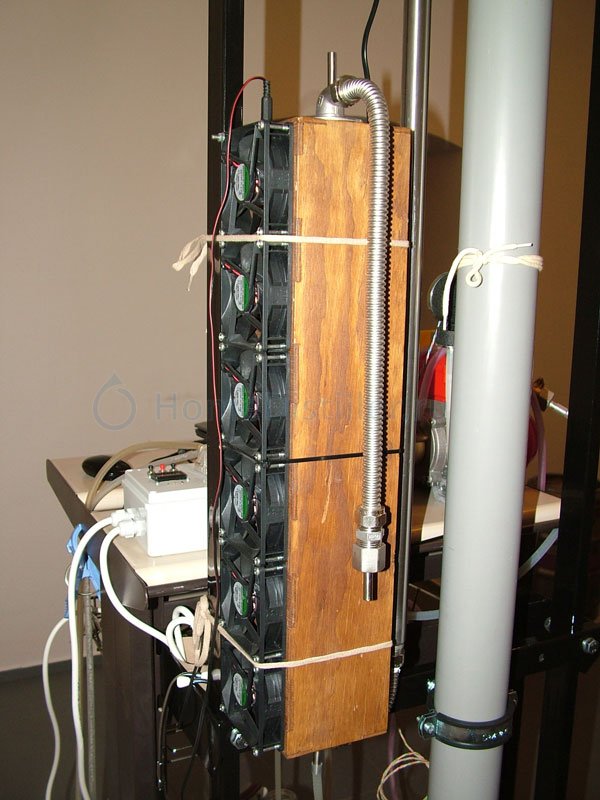

Вентиляторы самые дешовые китайческие Sunon. В такой вот конфигурации многие сотни часов отработали:

Некий объем воздуха, прокачанный через оребрение равномерно, отработает эффективнее, чем прокачанный с разной скоростью через разные участки оребрения. Где-то в этой же теме, кажись, было подробно с картинками.

возможно так, но думаю это не настолько принципиально, по-крайней мере я не собираюсь этим заниматься, и так я уже 3 месяца этой деталью занимаюсь.
максимальная мощность моего куба при перегонке 1300вт, конденсатор при температуре на балконе 30гр эту мощность утилизирует легко, поэтому для себя я эту задачу решил.

я бы и не выкладывал ее даже, но мой вариант единственный в этой теме одновременно имеет следующие качества и может кому-то помочь в разработке более совершенных устройств:

1. адекватный по габаритам и обновременно может работать как деф и прямоточник
2. рабочая часть нержа
3. мощность до 1500вт

прямоугольный кусок луженой меди 50х10 мм и 2 радиатора с кулерами гасят 1200 ватт
что при дисте клювом вниз, что при ректе в вертикальном состоянии
и вес менее 2.5 кг
плата ЗАПАЛа за 200 р регулирует обороты 4х вентиляторов

согласен, но меди, но луженой.
я же про нержу пишу.

возможно с нуля бы я пошел по пути медных радиаторов на тепровых трубках, по еще раз повторюсь.
изначально у меня уже были эти 14 радиаторов забесплатно и я изначально не знал куда их деть. ну и нержовая конструкция досталась в обмен на ASUR )).
8 кулеров обошлись в 1000, автоматика из говна и палок из залежей деталей.

к тому же цены на такие кулеры кусаются, дешевле 2000т за один в Самаре не нашел, что делает стоимость сопоставимой.

мой вариант единственный в этой темеg100m, 11 Июня 15, 11:46

может работать как деф и прямоточникg100m, 11 Июня 15, 11:46

Религия имплицитно запрещает пиписками меряться, равно как и бухать с утра, но, раз уж налил в себя, пущусь во все тяжкие. Выше на фото показанный девайс используется не только как деф и прямоточник. Ибо универсальный теплообменник -- брагу или затор охладить, от барды из НБК зимой помещение погреть, да хоть в составе автономки с промежуточным теплоносителем. При тех же размерах, и, наверное, меньшем весе, производительность 2.5+ кило уверенных, потребление 12 ватт.

Не, просто нержовая труба -- [сообщение #12134925]

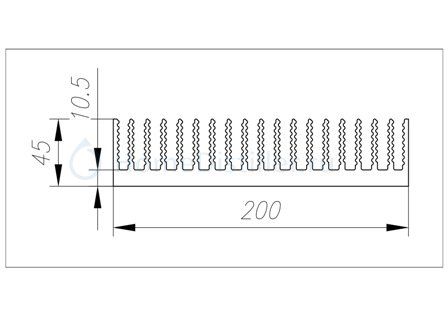

С повторяемостью у него не очень, хотя повторял уже раз, и еще буду повторять. В этом смысле люминевый радиаторный профиль, конечно, более перспективен.

но у тебя 1.2 квт, а у меня около 2х. а если у тебя поставить еще 2 кулера, то цена получится как у меня))
куда не кинь всюду клин.
АСУР это тут [Система ASUR]

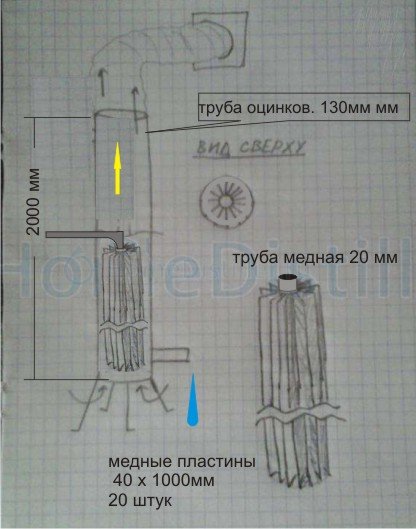

И посмотреть/прикинуть, сколько утилизирует полтора-два метра высокий модуль. Вертикально установленный в достаточно просторной, от пола до потолка высокой, трубе/кожухе. Если религия не запрещает контакт продухта с алюминием.

Но ценник. Желание тишины должно быть сильнее жабы. Мне, наверное, слабо .)

https://cdn.homedistil.ru/fs/1506/13/38408.78643.jpg
Где откопал такое чудо, должно получиться СУПЕР !
