Полностью воздушное охлаждение!

yorik15, сам придумал

Сегодня на нашей улице снова праздник -- еще одно отдельно взятое домохозяйство  радостно вступает в новую эру, эру производственной безопасности, бытовой бесконфликтности, рационального использования энергии, воды и жилплощади -- эру воздушного охлаждения. Нет промежуточным теплоносителям! Долой шланги! Ура, товарищи!

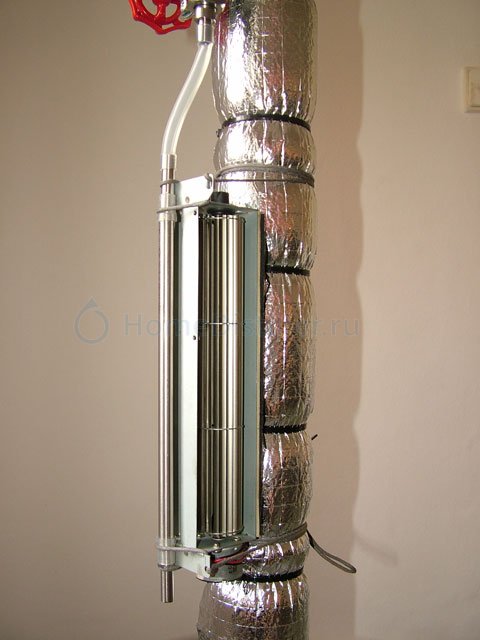

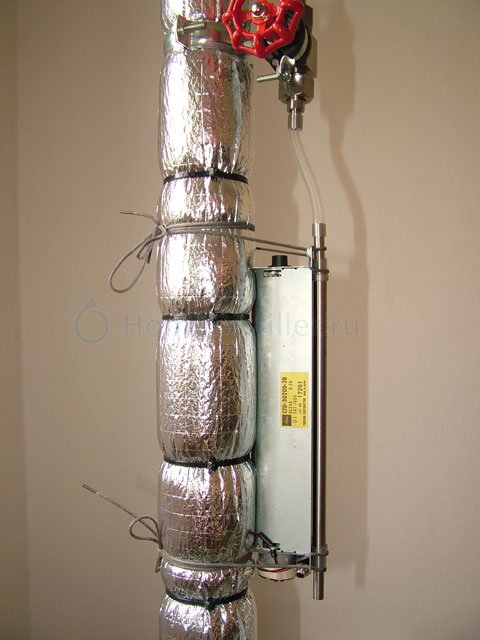

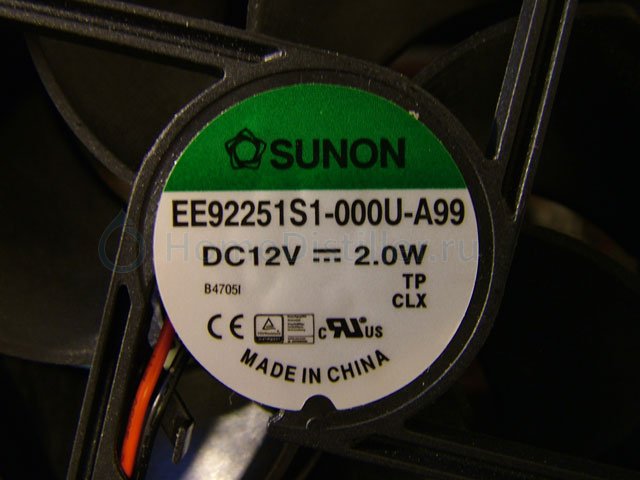

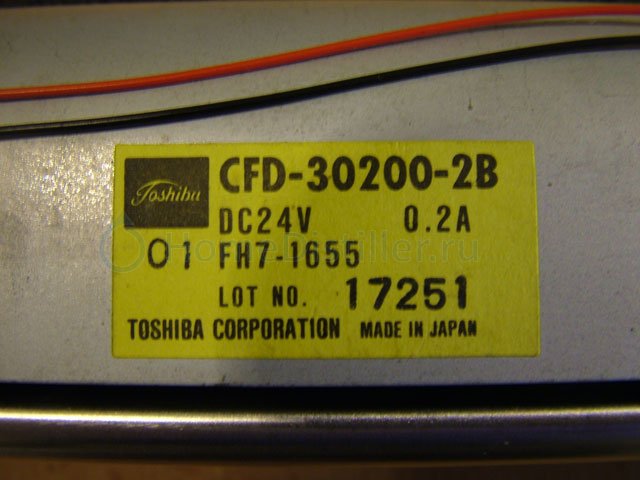

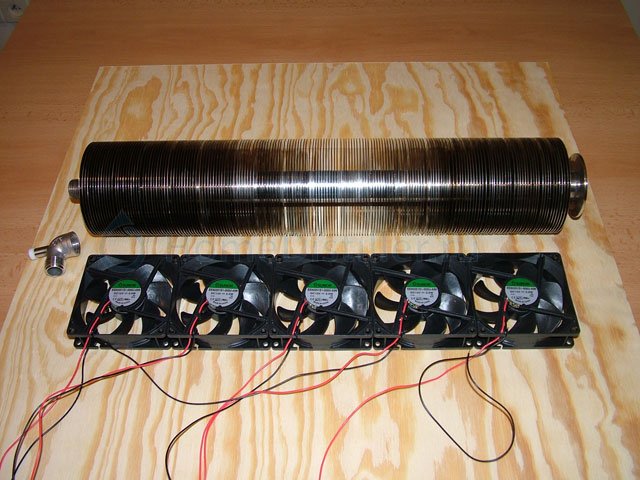

Труба 25*1.5, ≳170 HDD-блинов, обдув ≳400 м3/ч.
Производительность более 1.8 КВт, точно промеряю после 11/7.

Верха колонны не видно.lsdf, 28 Июня 15, 12:03

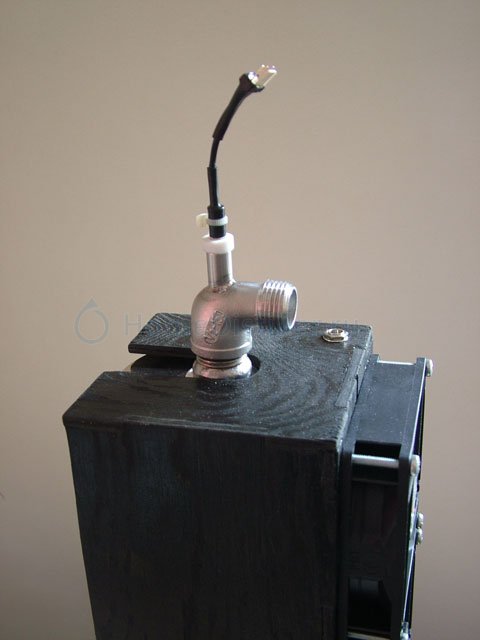

Смысл колена с градусником -- буду попробовать реализовать отбор голов по пару. Типа набить трубу мочалками и порегулировать вентиляторы. Но эт все после 11/7.

скажу тебе по большому секрету что по пару можно отбирать не только головы но и тело для этого надо второй воздушный холодильник или "два в одном" из радиатора к этой системе есть еще контроллер на ардуине с экраном и самописным скетчем только руки не дошли расписывать что там да как

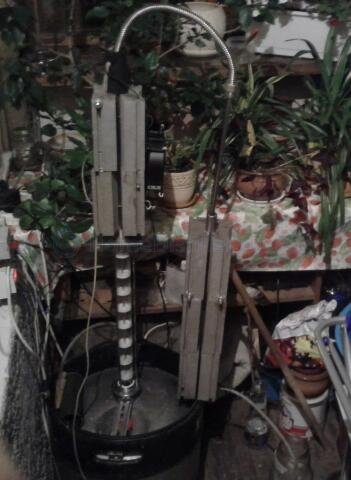

Еще вариант с провальными тарелками. На двух была белая река и крепость начальная 80 общая за 90 и автостоп.Вот такой парадокс воздушного охлаждения. Восемь пока не прут. Флегмы не хватает на все дырки. Работает как те же две. Но воздушка точно рулит.

zai,
Просто коллеги ещё не прочувствовали преимущества воздушного охлаждения.
Если бы ещё почитали как следует про эксперименты ЗАПАЛА.
Сейчас имею хорошие радиаторы и профильные трубы 40 на 20 мм.
Никак не могу довести до ума, не хватает финансов.
Габарит будет 650*110*170 мм.
Схавает при 30 градусах за бортом 1 кВт.
А с обдувом все 3.

не прочувствовали преимуществаviski021, 09 Дек. 15, 20:00

А не прочувствуешь, пока камень с шеи, шлангами к водопроводу привязанный, не выкинешь .)
Пассив очень интересен на самом деле, не поленись, пожалста, поделиться практическими результатами.

makh,

И&И.
снял кожух с вентиляторами- снизил производительность в 2.5 раза

alexeyT, ИМХО, на фото конструкция ближе к пассивной, никак не стремящаяся к оптимальной.

Намного лучше бы работала при вертикальной установке в кожухе-трубе. Да и при такой установке сильно помог бы кожух с другой стороны, без вентиляторов.

Для обдува оребрение радиаторов надо было бы ориентировать перпендикулярно трубе, оставляя пространство для выхлопа, или же заворачивая поток воздуха на другую сторону, с выхлопом по центру. А так получается именно как я говорил -- десятки килограмм цветного лома И в ушах звенит.

Т.е. я не спорю что оно работает, но отношение эффективности к весу, габаритам и цене -- очень плохое. Из тех же материалов можно было бы сделать намного более эффективную штуку -- ИЛИ пассивную, ИЛИ с обдувом.

Добавлено через 7мин.:

UPD: кстати, посмотри на нее через тепловизор при случае.

Добавлено через 14мин.:

В те далекие времена, когда еще не был придуман концепт установки мощных рабочих станций в стойку с серверами и выносом по оптике на рабочее место легких и тихих устройств для подключения мониторов с мышами да клавишами, был ваш покорный слуга занят конструированием пассивных холодилок к этим самым мощным многопроцессорным рабочим станциям. Выхлоп там был, между прочим, сопоставимый с нашим по цифрам. Т.е. я не с потолка говорить, я помню все грабли.

А на ФОТКЕ как?alexeyT, 10 Дек. 15, 13:38

Я вижу паралельно трубе.

makh, упс... Филатовский вариант.... сорри - косяк ! (про перпендикулярность) . но НИЧЕГО принципиально не меняет...(по мощности утилизации)

а так ?

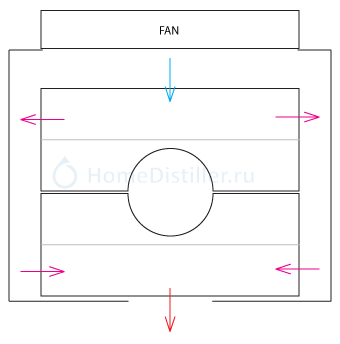

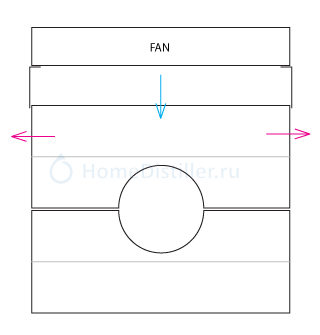

Намного лучше бы было, при перпендикулярной трубе ориентации оребрения, делать вот так:

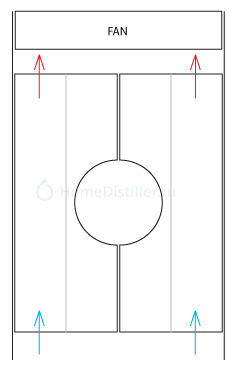

Еще лучше -- вот так:

А если попроще -- вот так:

UPD: А если хочется добавить еще пару процентов производительности -- вот так:

Эт к предыдущему варианту.

Добавлено через 1мин.:

а так ?alexeyT, 10 Дек. 15, 14:06

А так все правильно )

Добавлено через 12мин.:

Формально правильно. Как пассив -- однозначно да. А вот с обдувом можно было бы массогабаритные характеристики уменьшить до (эмпирически) двух вентиляторов, увеличив плотность оребрения. Т.е. опять-таки избыточность по материалам, габаритам и деньгам (

Добавлено через 27мин.:

alexeyT, попробуй свои красивые медные пластины в трубу запихать. Просто два куска фанеры по бокам:

Как с вентиляторами производительность, конечно же, не получится, но эффект будет виден без приборов.

Добавлено через 9мин.:

Просто два куска фанеры по бокамmakh, 10 Дек. 15, 14:26

И с торцов, конечно же.

makh,  как в анекдоте...." у русских все наоборот"
пассивка - ни одной
активно- пассивных 3 штуки, 2 вида
активных 7, 4 вида
плюс 2 испарительного типа.
не считая 7 автономок на авторадиаторах, кондее, испарителях холодильных установок

так что имею ПРАКТИЧЕСКОЕ понимание эффективности и оптимальности
Которое у тебя базируется на дисках и однотипных  вентиляторах. имея такой матерал под рукой в достаточнрм количестве, ничего более и искать не стОит... дешевле и проще врядли выйдет. при приемлемых показателях утилизации тепла

вакуум- штука красивая. только вот кроме дешевого балагана про то , что якобы белок не сворачивается, никто и никогда не приводил никаких цифр...
очень мне это напоминает пиар-компании из недавнего прошлого....
если звезды загораются, это кому-то надобно....
года 3-4 назад товарисча с вакуумом тут хором сгнобили
Рустама с его непрерывным БЕЗНАГРЕВНЫМ методом получения СС из браги - тоже... а установка работает, уже 3 года... и уж там точно - никакого белка не варится. поскольку все происходит при обычном давлении и комнатной температуре...

пысы. первый же анализ с НБК разом разметал целый хор надрывно визжащих про некую особую "чистоту" . и про дрожжи, которые не успевают свариться....

dizel_v,
На сайте технологика есть все размеры.
Под рисунком есть кнопка - посмотреть чертёж.

Добавлено через 19ч. 23мин.:

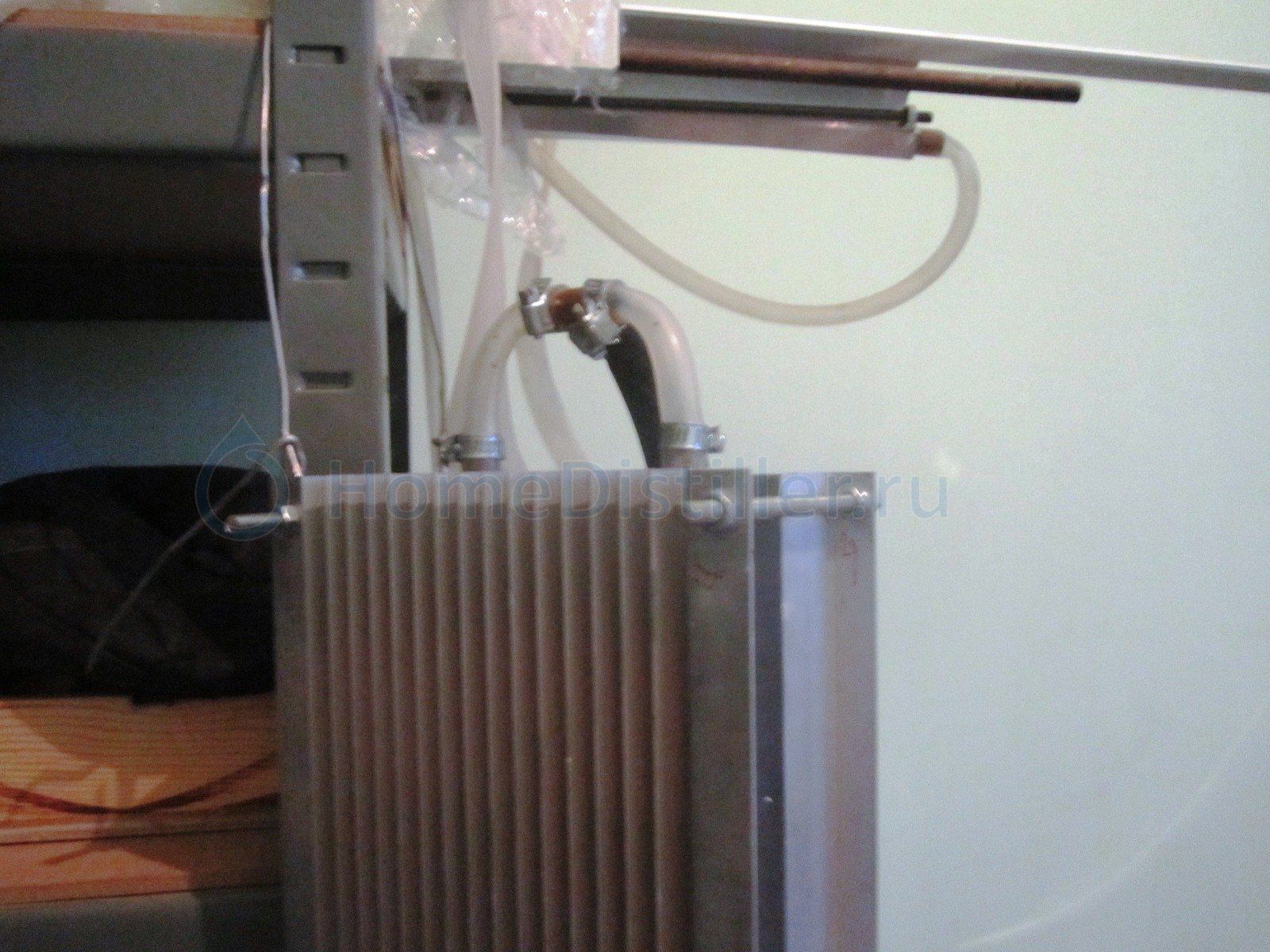

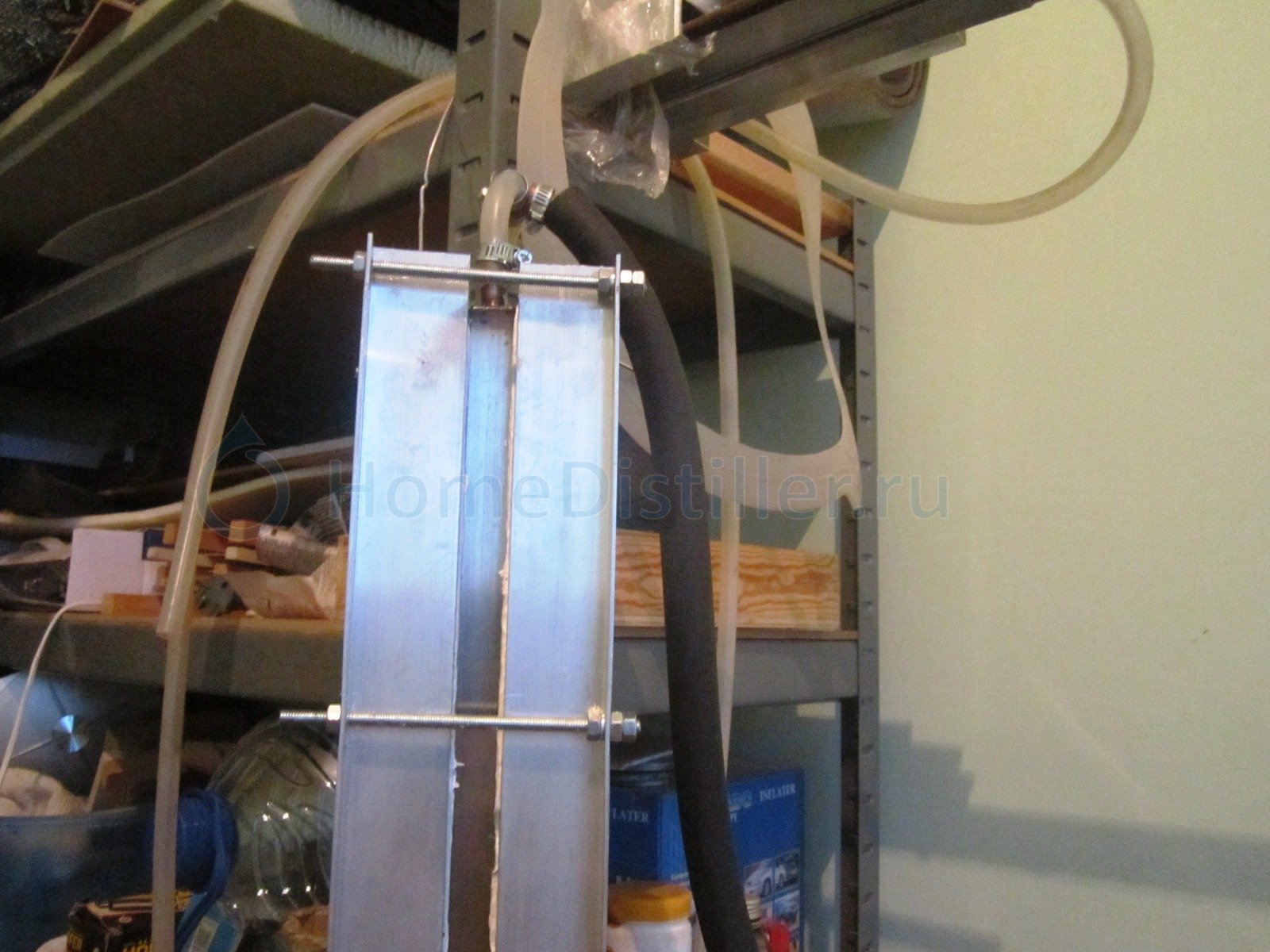

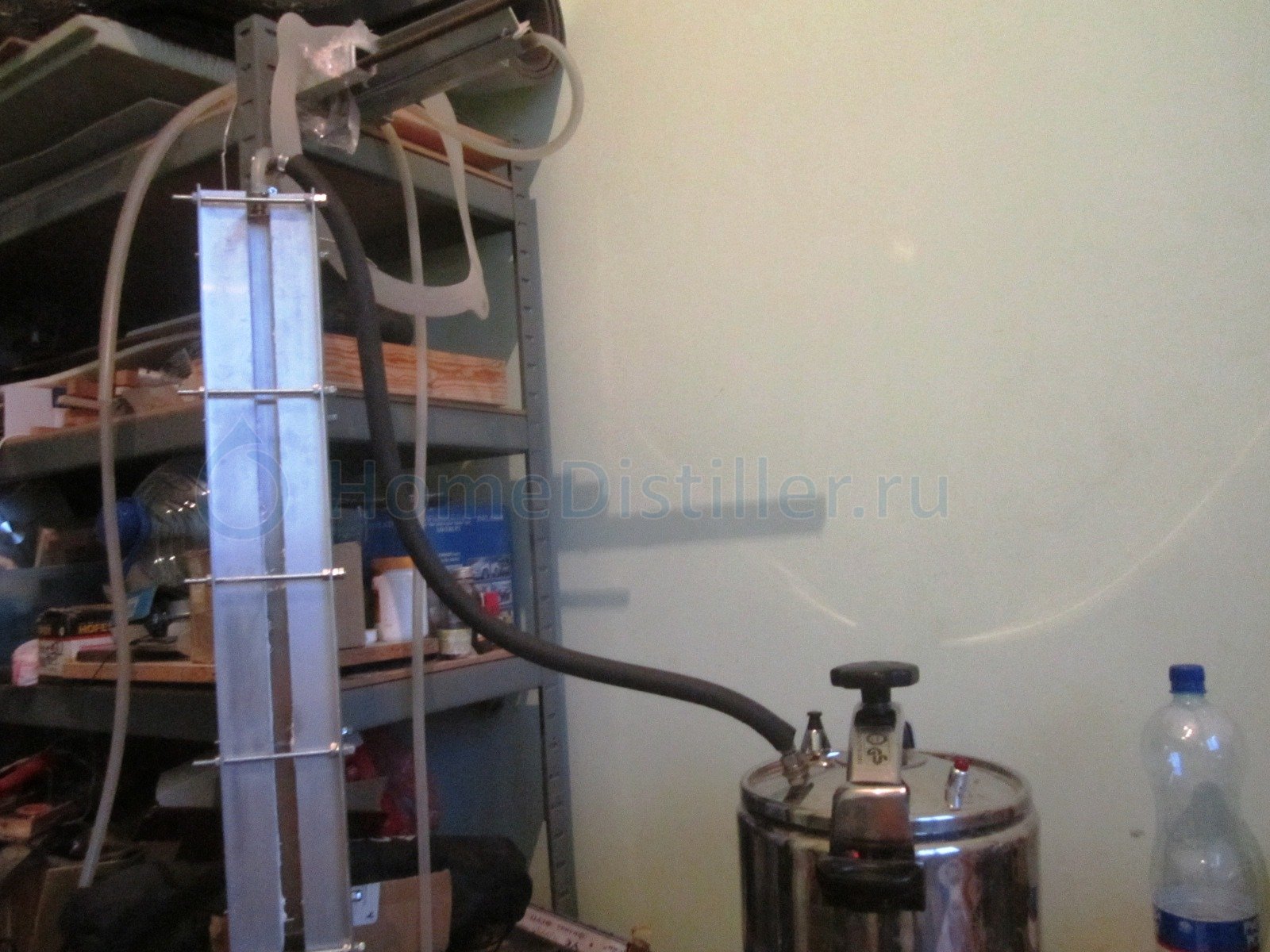

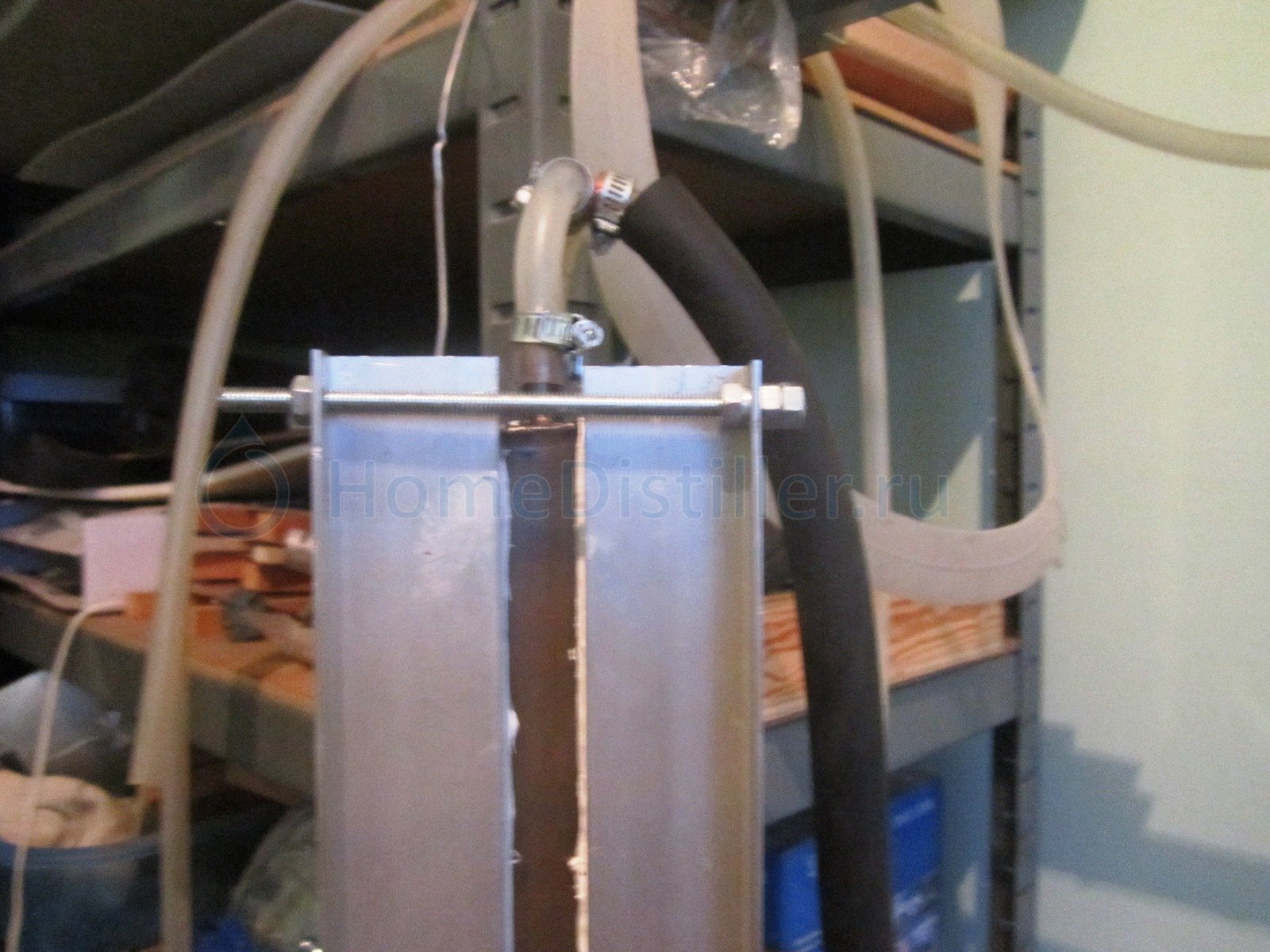

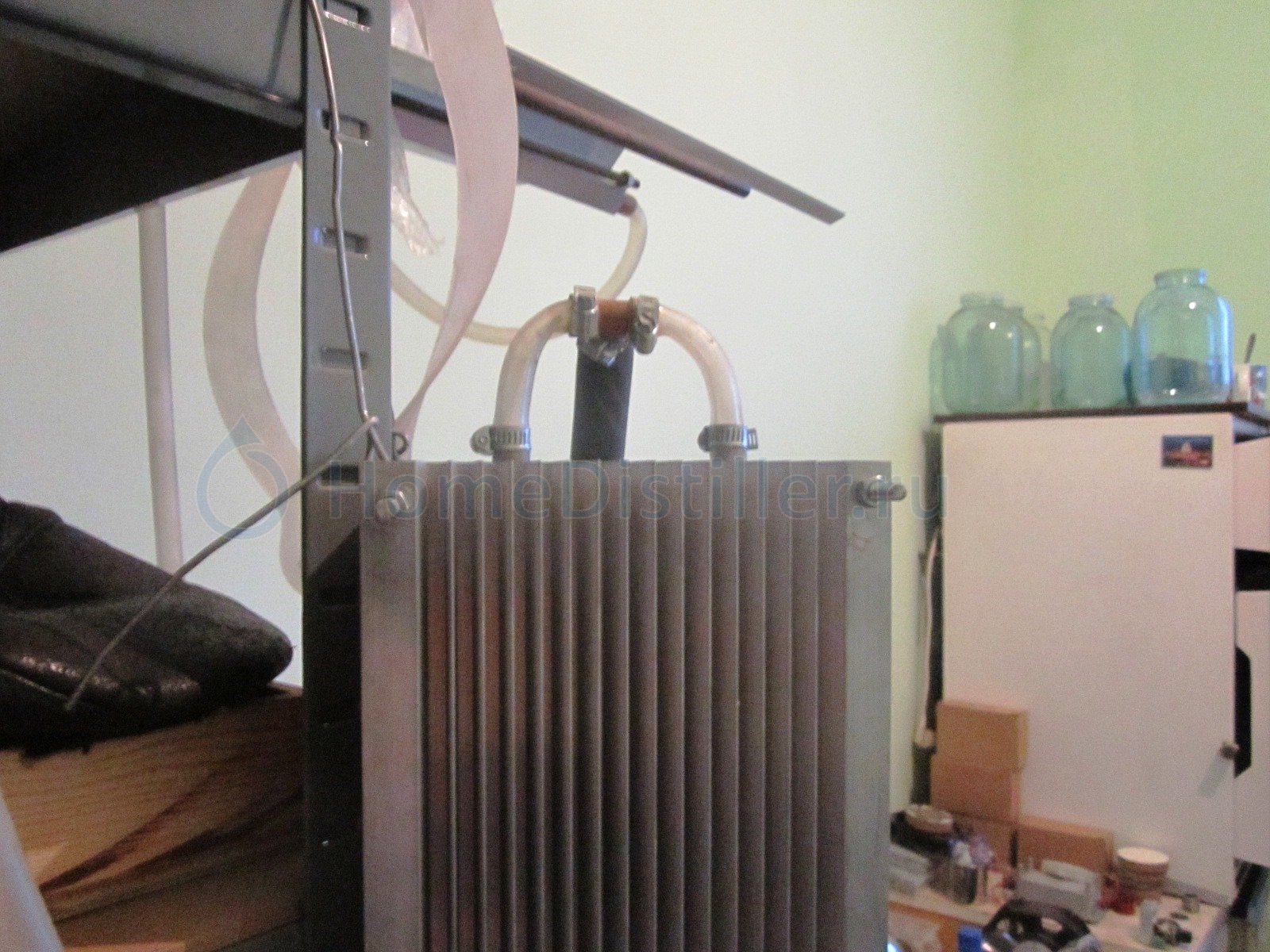

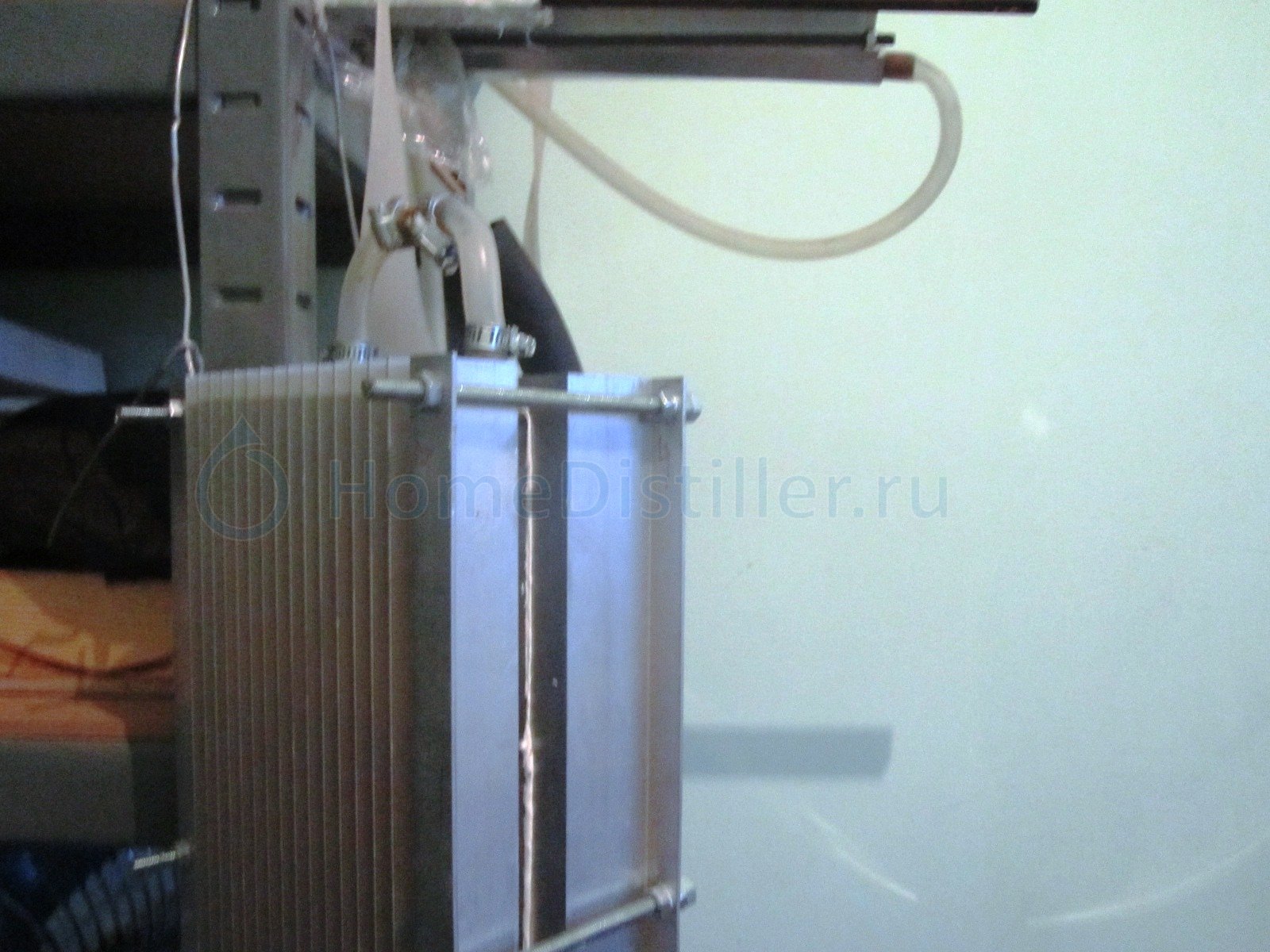

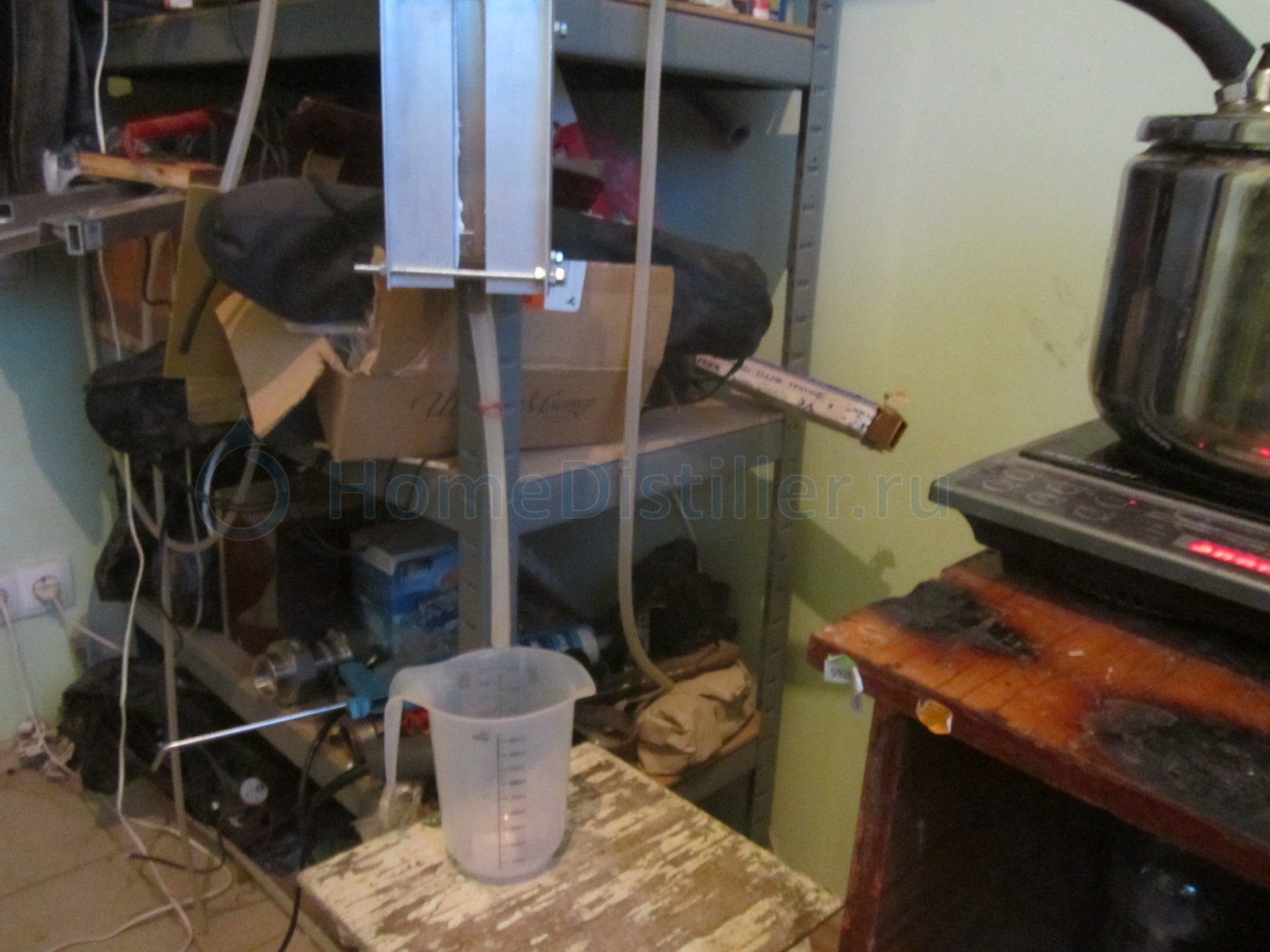

Сначала фото, потом комментарии.

Не пойму, что не так сделал.

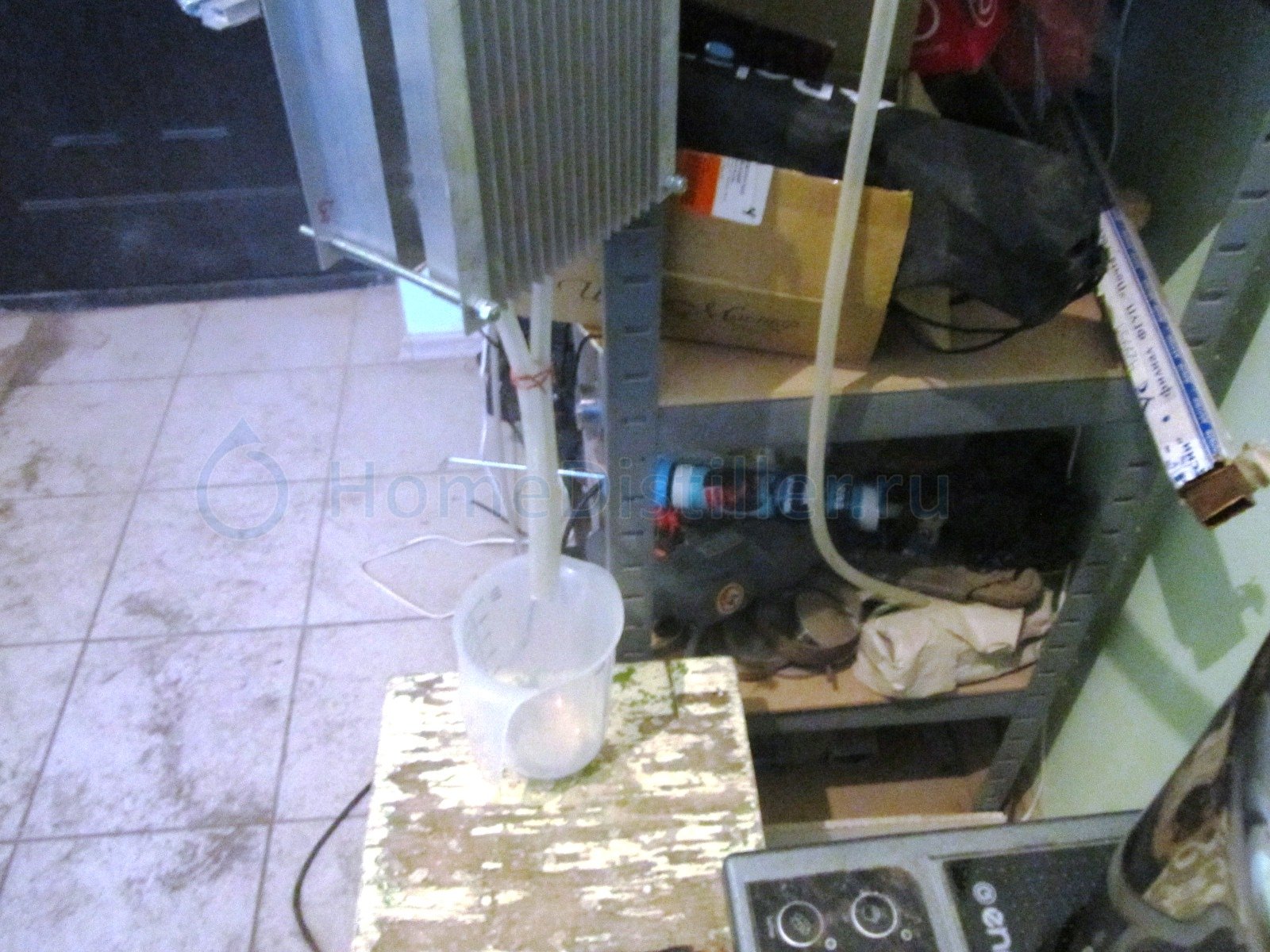

100 мл воды за 12 минут, т.е. 500 мл в час сконденсировал при температуре в помещении 20 градусов и при отрытой форточке. Надеялся на больший результат.
Может обтянул радиаторы недостаточно, не пойму.
А может конструктив этого радиатора не предусматривает пассивного охлаждения достаточно эффективно ?
Конечно буду ставить принудительный обдув, и наверняка, эффективность вырастет, думаю раза в 3.Но теперь уже ни в чём не уверен.
Надо подумать, как это сделать.
Если у кого есть соображения на этот счёт, буду признателен за совет.

Добавлено через 15мин.:

Наверное, всё таки, высокие(длинные) рёбра радиатора препятствуют естественной конвекции воздуха, и для пассивного охлаждения такие радиаторы не годятся, точнее менее эффективны.

Брат для дистилляции сахарной сделал радиатор из 5 метров нерж.гофры - наружный диаметр гофры 18 мм.
Улитка и мотор от ВАЗ 2108.
Нагрев 2 квт.
Гонка на улице.
Жду испытаний.

Сколько квт такой может утилизировать? Зима/лето?

С Рождеством всех, вот собрал на скорую руку такой пепелац,

, что то не получается фото вставить вертикально ,сильно пока его не гонял, делал под маленькие объёмы, один раз перегонял самбуку получилось около литра в час гасит, грел газом, поэтому мощность сказать не могу, вентилятор 14 ватт самый слабый труба 12мм наверное, если честно не мерил она от старых аппаратов для газировки длина около 6 метров, может чуть меньше, серая труба 110 0,5 метра.

Одно смущает - гофра в складках своих будет аккумулировать вредные примеси.viski021, 07 Янв. 16, 19:47

viski021, первичная дистилляция........ках быыы....по ситуации......светлоясно...надеялся.

.....................улитка работает нормально если у неё разделены потоки всасываемого воздуха (с торца ) и выбрасываемого (по касательной)m16, 07 Янв. 16, 21:03

m16, знакомо, известно, согласен.
Это изделие - жертва минимизации по причине:
-основные гонки в зимнее время для СС
-для 2квт, кажется, есть запас
-изготавливается "легко"
-шаг намотки и сейчас продувается лего
-осталась возможность модернизации

и наконец, я бы не стал связываться с коллекторной улиткой - шуму много, лучше асинхронник, как на фото

Здесь, please, подробнее - "с коллекторной улиткой" или "с....улиткой"
Применительно к ситуации - работа изделия в сарае частного дом и шум может быть как средство контроля работы...на расстоянии.

Из имеющегося:
Напряжение 15В
Ток 3А
В проекте регулировка двигателя по температуре дистиллята на выходе ( чтобы не замерз )

З,Ы.Изделие - как идея.....копируем или совершенствуем....пользуемся.

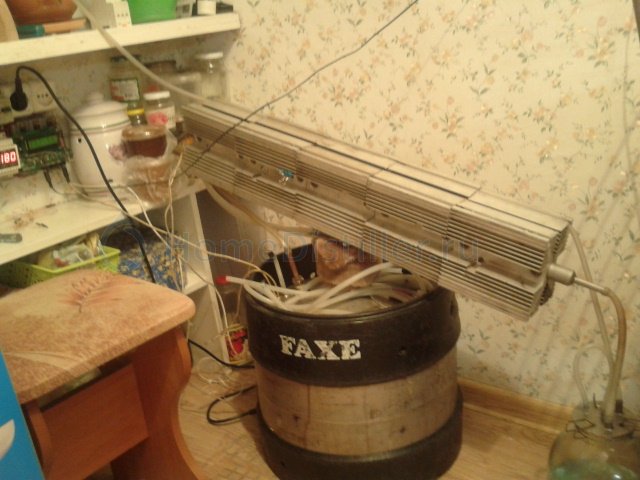

Вот еще доработаный вариант. Пытаюсь перейти на модули. Сейчас прямоточник на киловатт в пассиве. Он же деф для РК. Только наклон в другую сторону. Ну чет не нравятся с острым углом. Решается четыремя гайками в зоне крепления центра масс.

Виктрыч,
Что то я не понял.
У тебя же был вариант с ВЕРТИКАЛЬНЫМ расположением рёбер радиаторов охлаждения.
Или высоты не хватает.
