Полностью воздушное охлаждение!

Алюминия, ИМХО, не надо бояться. В начале 90-х пользовал метровый прямоточник из алюминиевой лыжной палки -- ни разу никаких вопросов к нему не было. А вот пластик -- стрёмно. ПЕТ-бутылка, если в нее сэма налить, явно привносит неприятной вонизмы -- и это пищевая тара, с холодным спиртом. А пар горячий, и пластик в радиаторе неизвестный, и что там когда налито было тоже неясно. Я б боялся, на всякий случай.

Сорры, оффтоп наверное.

а если по таре 10 лет гонять спирт то будет ли потом появляться запах при контакте 1-2 секунды ?

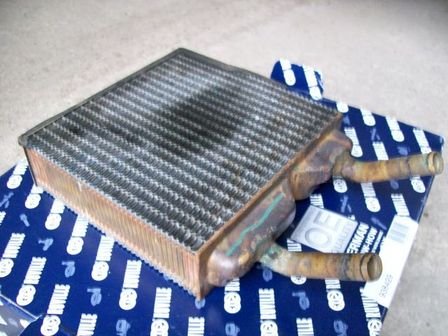

взять, например, штатный латунный радиатор от печки кое-какого авто размерами 175х190х50 мм площадью 1,3 квадратным метра за 5$ ? т.е поехал на авторазборку и купил. в нем даже паровой отбор замутить можно, т.к вход и выход разнесены

нашел в городе вот такой радиатор Медно-аллюминиевые радиаторы Марс 500
информации в интернете полно
http://kulibin-d.livejournal.com/43569.html

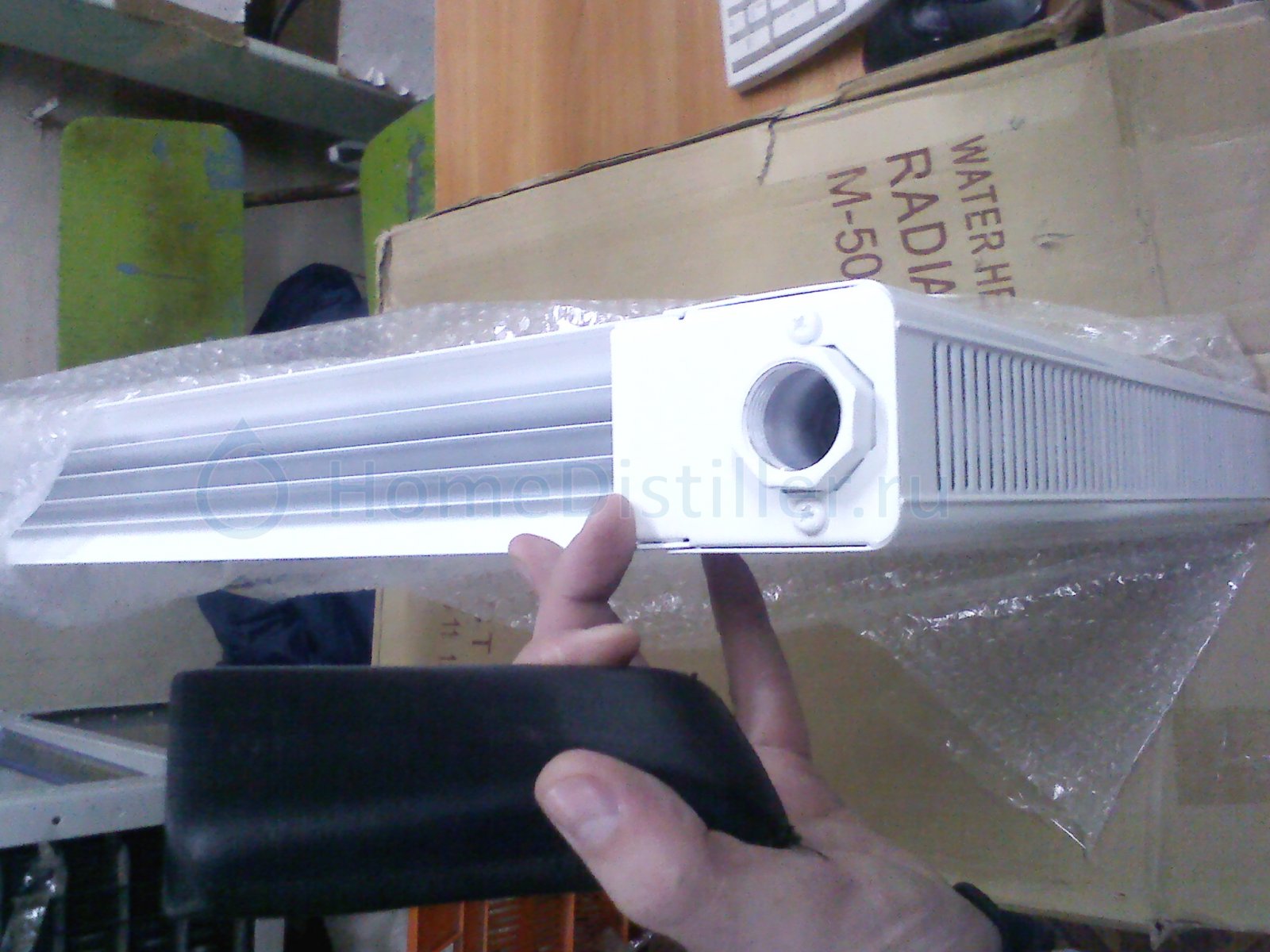

на вес - 5 секций легкий,  узкий и малогабаритный,
в наличии  по 5, 7, 13 секций неразборных

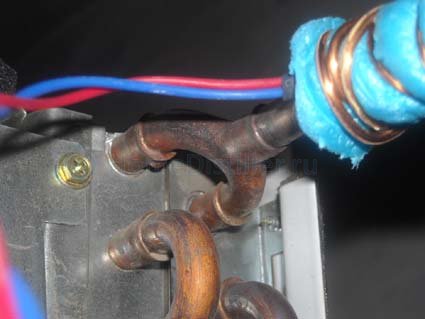

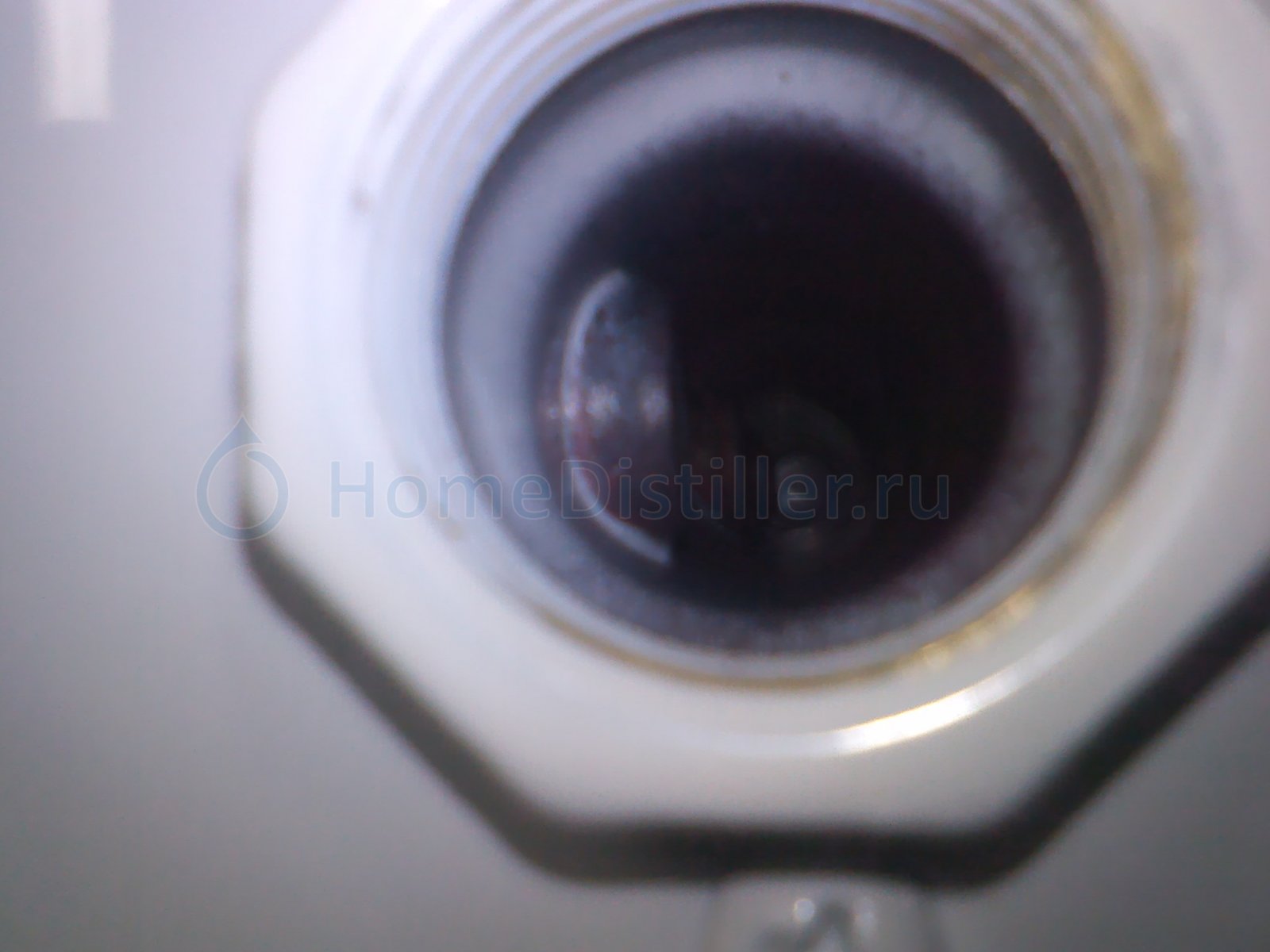

сфоткал внутренности  через 3\4 отверстие, вроде бы медь, видно коллектор и отходящие трубки
цена счас по 600 руб за секцию, было по 400, это вроде не запредельно(если сравнивать с ценой обычных радиаторов)

давайте вместе прикинем достоин  ли такой вариант для пассива?!!
с запасом на 1.5 квт сколько секций ?
СВОИ ФОТО ЧУТЬ ПОЗДНЕЕ....

вот стал фото вставлять и понял, что  внутри есть и пайка , и краска от эмали
и всё это будет в стакане (((
ссори за фото, мобила

попробовал на воде радиатор печки от авто. смог снять 1125Вт. условия: ход пара в радиаторе U образный, U перевернуто, один штуцер смотри в бак, второй на воздух. та часть радиатора, которая отвечает за выход на воздух охлаждается вентиляторами на вдув, они находятся друг за другом т.е последовательно и продувают через радиатор от 0,6м/с (в самом центре где расположен мотор) до 2,5 м/с в местах напротив крыльчатки, вентиляторы компьютерные, корпусные 92х92 мм подключены на 18В каждый, потребляют 135мА на двоих, остальная поверхность радиатора открыта, теплосъем естественной конвекцией тоже в результатах. конденсат собирал в стакан, лишний пар уходил в помещение. температура воздуха в помещении порядка 20С. конденсируется 30мл воды за 60 сек. очень доволен.

edo,что-то ты с рисунками "намудрил" имхо.jklmn, 04 Марта 15, 09:40

фотки
вот

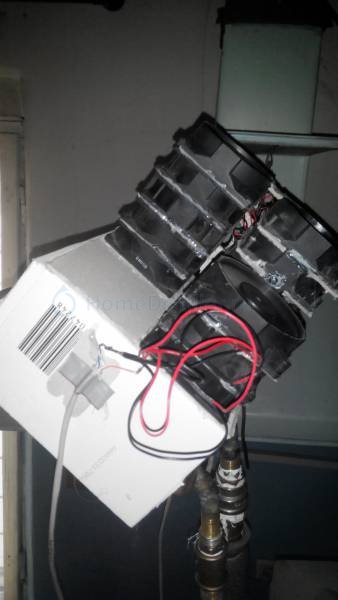

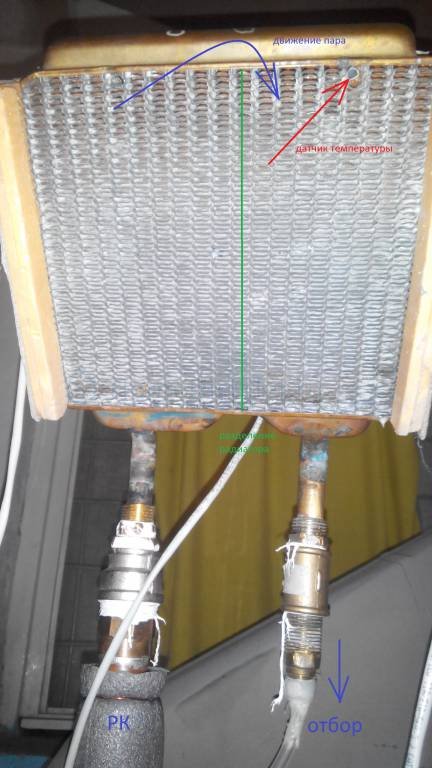

РК с полностью воздушным охлаждением и последовательным паровым отбором (не путать с параллельным у запала), две турбинки по 5 вентиляторов 80 мм (вентилятор дефлегматора) снимают 300Вт с половины радиатора уже при 7В, запас до 24В но труба не пропускает. 3 вентилятора на второй половине радиатора (вентилятор холодильника) работают на конденсат, на этой же половине, в самом вверху радиатора между пластинами закреплен датчик дс18б20 который через контроллер управляет вентиляторами дефлегматора и стабилизирует подаваемую в холодильник мощность т.е отбор. контроллер умеет греть куб, прогревать колонну, работать на себя, отбирать головы, отбирать тело, отбирать хвосты, плавно глушить РК что бы сильно  в себя не тянула
из плюсов:
- при последовательном паровом отборе дефлегматор дополнительно работает как пленочная РК
- полное отсутствие воды
- отсутствие сложных, трудоемких, дорогих или редких комплектующих. единственный клапан нужен для автоматического отбора голов и хвостов. ардуино с экраном сейчас возят даже в наши палестины.

радиатор латунный, куллера воздух вдувают и есть неравномерность которая не мешает работать, связь с атмосферой через отбор. латунь - сплав меди с цинком, нержа -сплав железа с никелем и хромом. ПДК в питьевой воде для цинка 5, меди 1, железа 0,3 никель 0,1 хром 0,05. вопрос что опаснее ооочень спорный.

понятия не имею, те латунные фитинги что стоят на колонке и сама колонка в первозданном виде

Добавлено через 9мин.:

при скорости коррозии 2 мкм в год с 100 квадратных сантиметров может отвалиться до 0,5 милиграммов в день =) которые о ужас! могут  загрязнить целых 100гр воды до уровня ПДК, который рассчитан на 2 литра в сутки в течении всей жизни. но вообще, если серьезно, от греха подальше, перегоню на нерже. сейчас главное от органики почистить



куллера воздух вдуваютdee, 10 Апр. 15, 18:32

Хочу приспособить для обдува радиальный вентилятор от БК 1500 стоять будет на полу, соединять гофрой 100 мм, понравилась безшумность агрегата, и температура у пола на несколько градусов ниже чем под потолком особенно актуально при ректификации.


что бы управлять отбором надо управлять вентилятором дефлегматора а с мотором на переменный ток это сложно будет. как вариант - вентилятор печки от авто

Работаю не часто и без автоматики,  на колонну делал механику на сильфонах от Запала, которая останавливала отбор при подходе хвостов,надо ремонтом заняться, сильфон лопнул. При желании и  переменкой можно управлять,зато как он тихо работает, гонять можно сутками, производительность хорошая, из минусов тяжёлый и размер  внушительный.

Уже полгода на дистилляции у меня работает наружный блок от бытовой сплит системы. От воды ушел совсем.
Мощность парогена 6кВт. Радиатор прогревается на 1/3. Т.е.  киловатт 12-15 думаю, с его помощью можно утилизировать, кому это нужно.

как вариант, пропарю, потом залью лимонки и промою...спасибо...

по поводу повторяемости вот этого девайса

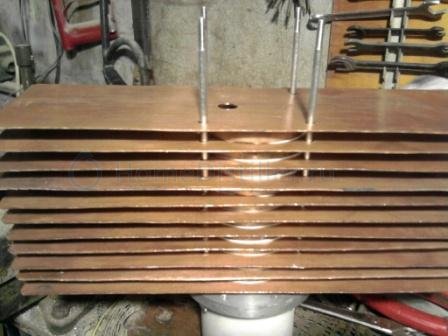

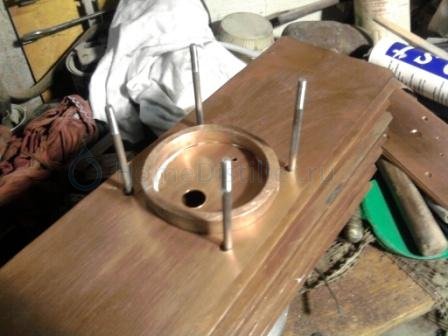

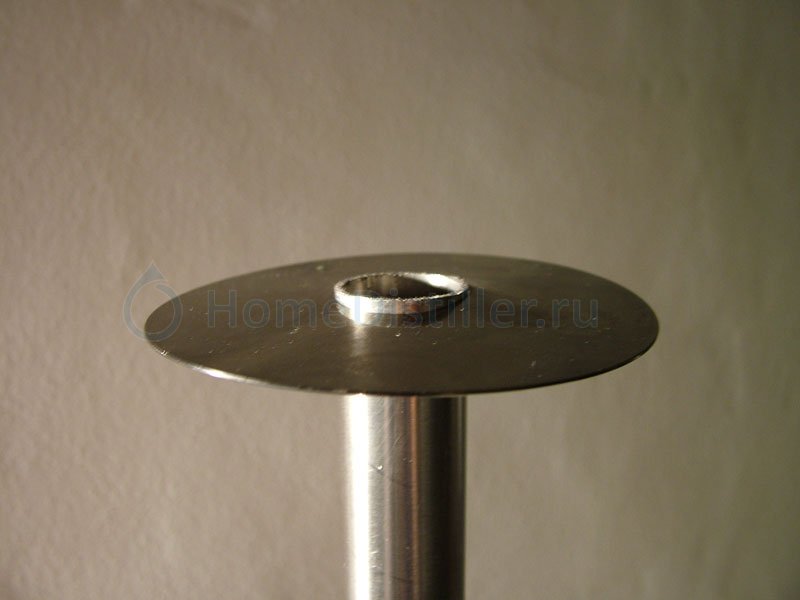

Блины и шайбы из трёхдюймовых жестких дисков напрессовал на трубу 25х1.5, общая производительность вентиляторов порядка пятисот кубометров в час, в помещении 20 цельсиев, жужжит, дует тепленьким, по воде 4.17 литра в час.makh, 08 Дек. 14, 03:31

могу сказать одно : трудно , но выполнимо
если бы не было трубы 25*1,5 тонкостенной даже не стал бы заморачиваться, а оной оказалось несколько палок от 800 до 1300 мм
практически нереально найти как у первооткрывателя всё и сразу и в одном месте
закупался и по 10 шт, и по 3, и по 50, всё брал не стеснялся

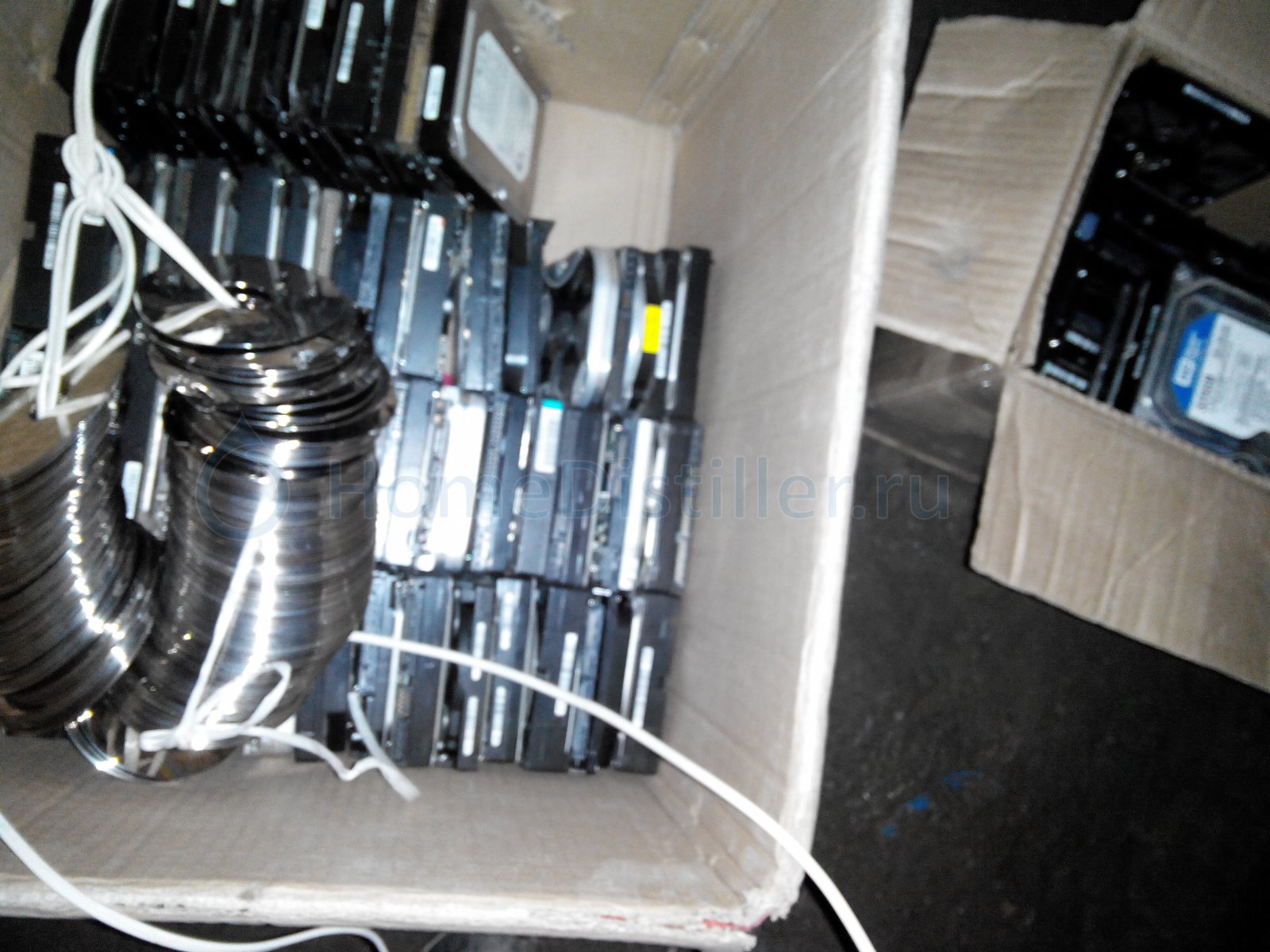

сдано в металлолом порядка 40 кг алюминия штампованного, в принципе на этом была выведена на приемлемый уровень финансовая сторона вопроса, прямых убытков осталось чуть больше 1000 рублей, а времени потраченного на разборку и коллекционирование - целый вагон

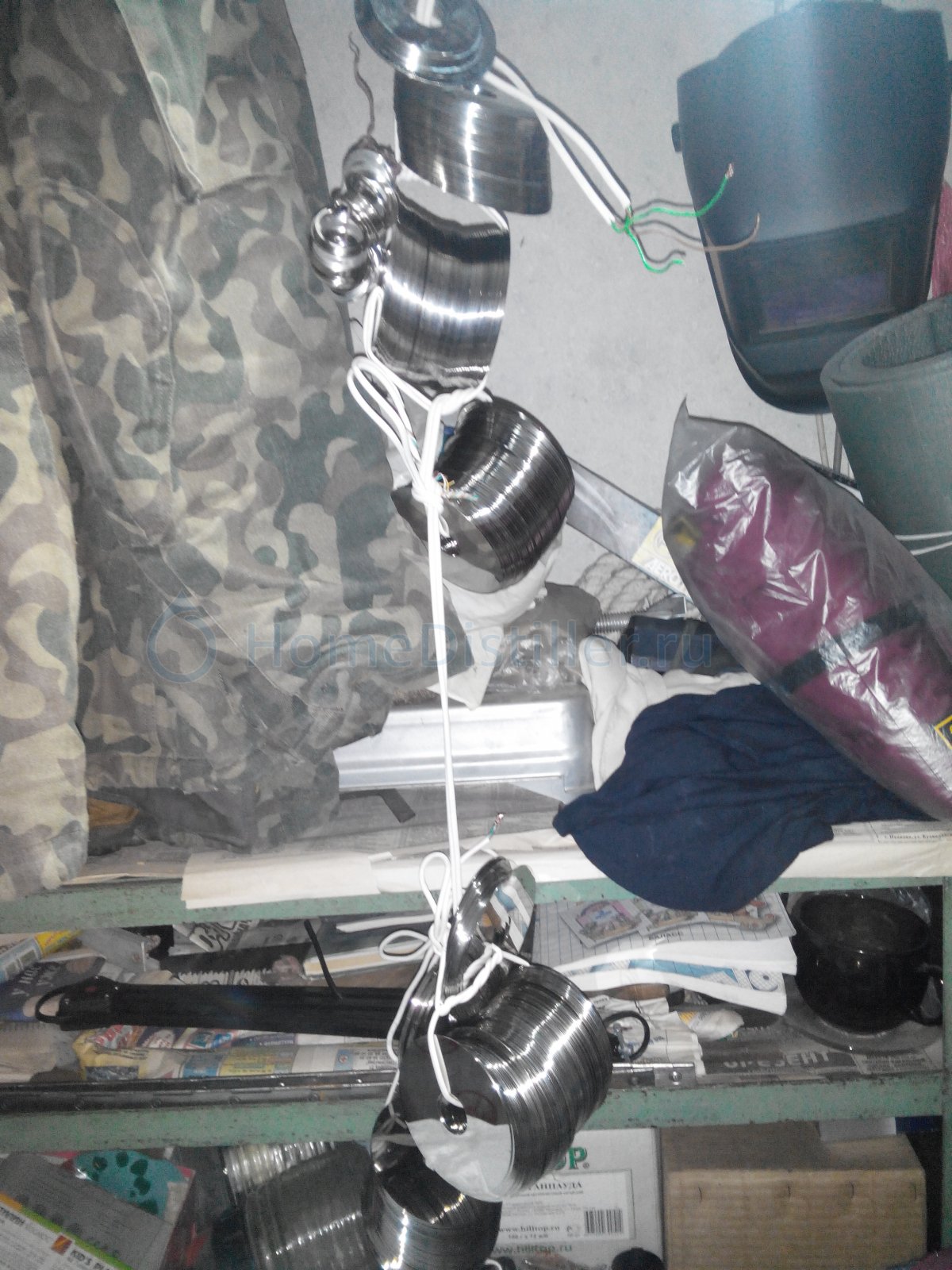

в итоге имею порядка 200 блинов толщиной 1,5-2 мм, больше 100 штук толщиной менее 1 мм,и разной толщины шайб около сотни
хочу собирать из более толстых пластинок,
использование оригинальных шайб затруднительно, тк разносортица у них толщина от 2 до 7мм(диски разных производителей, толщина)
поэтому хочу напрессовать всё на трубу без шайб (в оригинале с шайбами) выдерживая зазор между пластинами порядка 3-4 мм,
вещь получится не из легких, одних пластин 6 кг
вентиля в наличии имеются, в оригинале работают на максимум, мне б хотелось потише
мощность подводимая будет максимум 2,5 квт, но думаю переходить на ночной режим в квартире поэтому процесс растянется и мощность меньше ватт 600(2 тэна последовательно)

кто что думает по поводу сборки без шайб (автор категорически против сборки без шайб)? да и вобще по поводу сборки, может опытный образец замутить сначала, а птом всё остальное?
девайс получается неразборным, поэтому хочется избежать ошибок


Блин в свеженатянутом виде деформирован. Легким усилием туда-сюда перекосо#$ливается.
Если с шайбами, и дюймовой трубой каждую пристукнуть -- сядет все плотно и красиво наровняется.

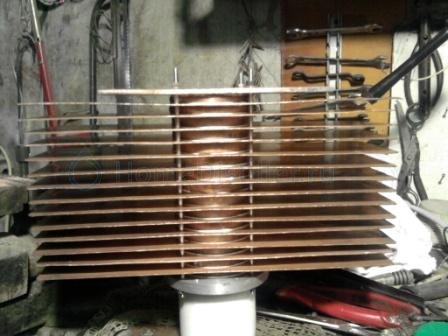

мужики че мучатся все придумано за нас

Добавлено через 2мин.:

не так дорого медяха плюс вентелятор по мощи 3кв

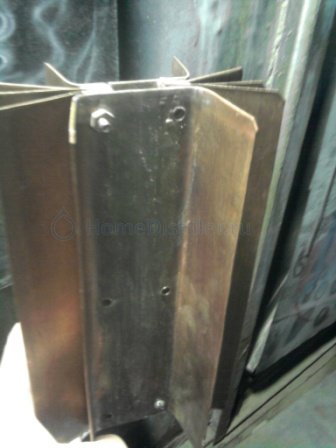

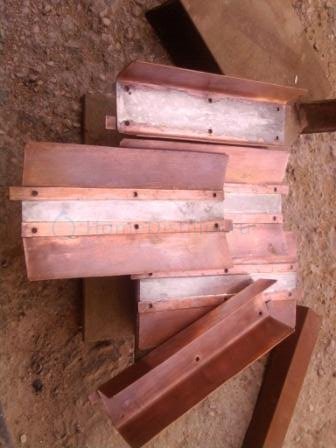

Вот тоже медь и не хилая.

Верхняя до перегонки была как нижняя.  И как я буду чистить предложенный тобой вариант ? Со всеми закоулками? Эту сажу местами липучую?
С праздником!

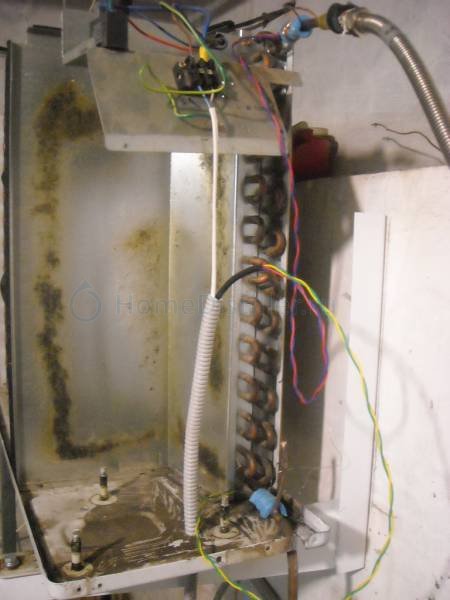

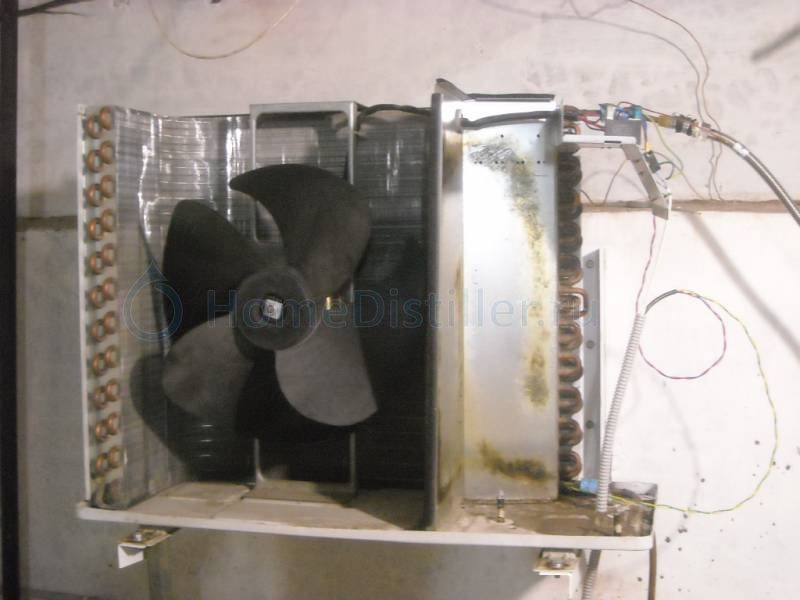

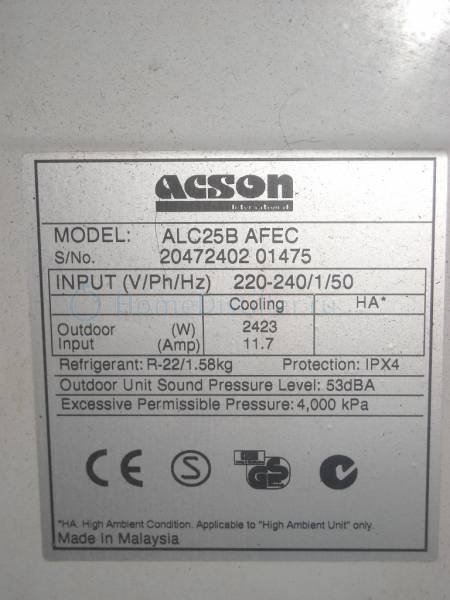

достался случайно радиатор от кондиционера уличного при их утилизации

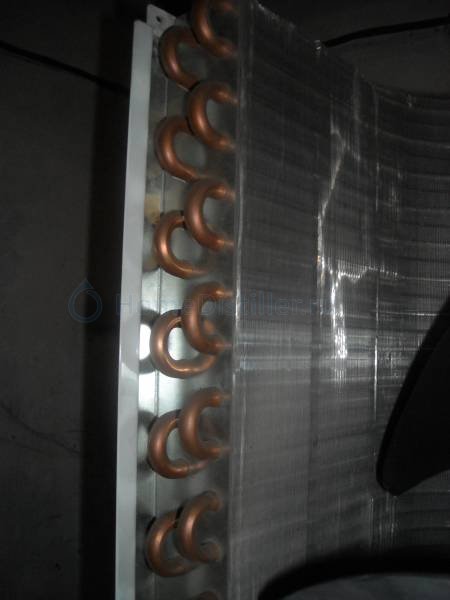

задумался, отрезал часть с 4 трубками примерно 120 на 550 мм

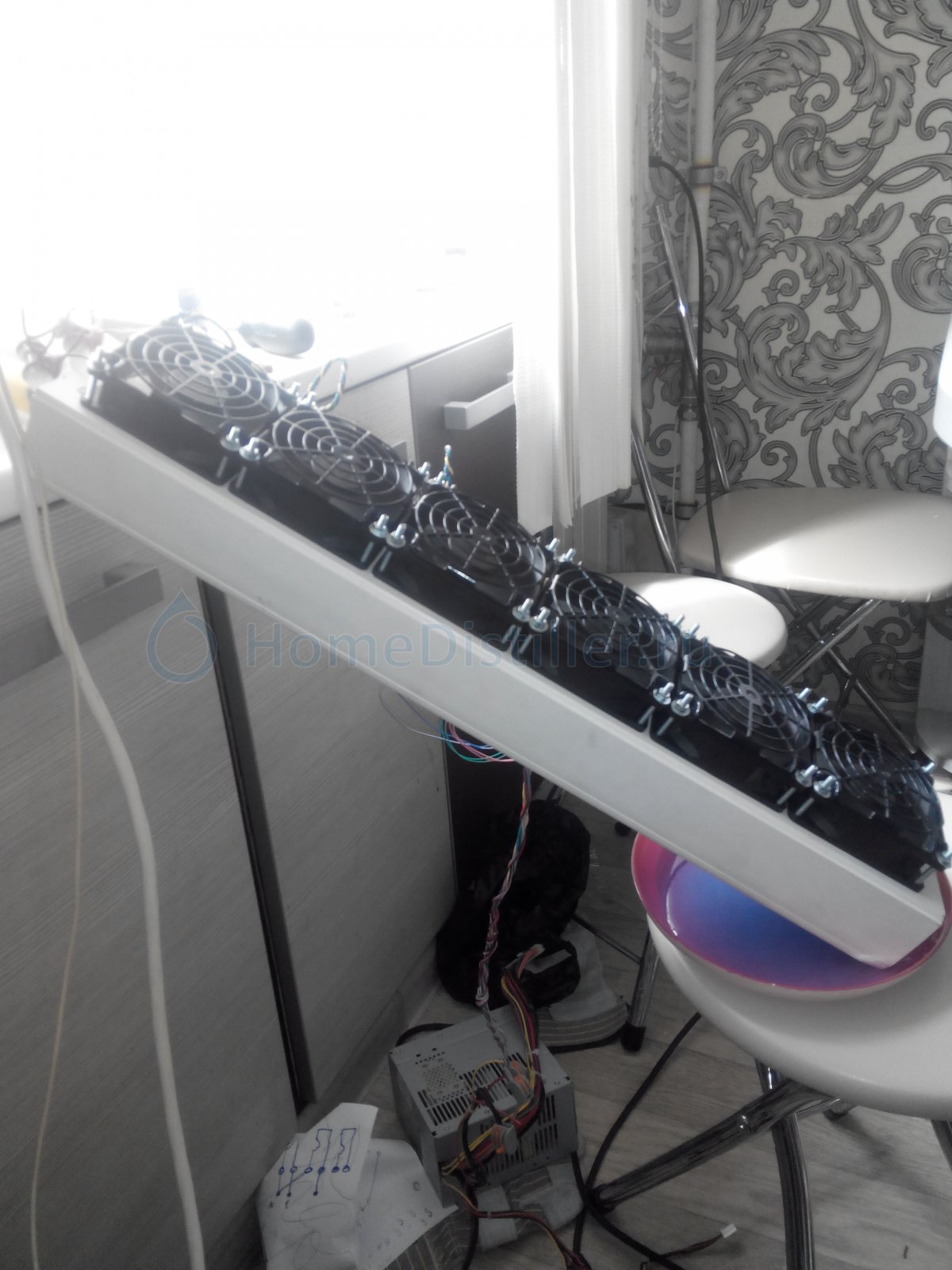

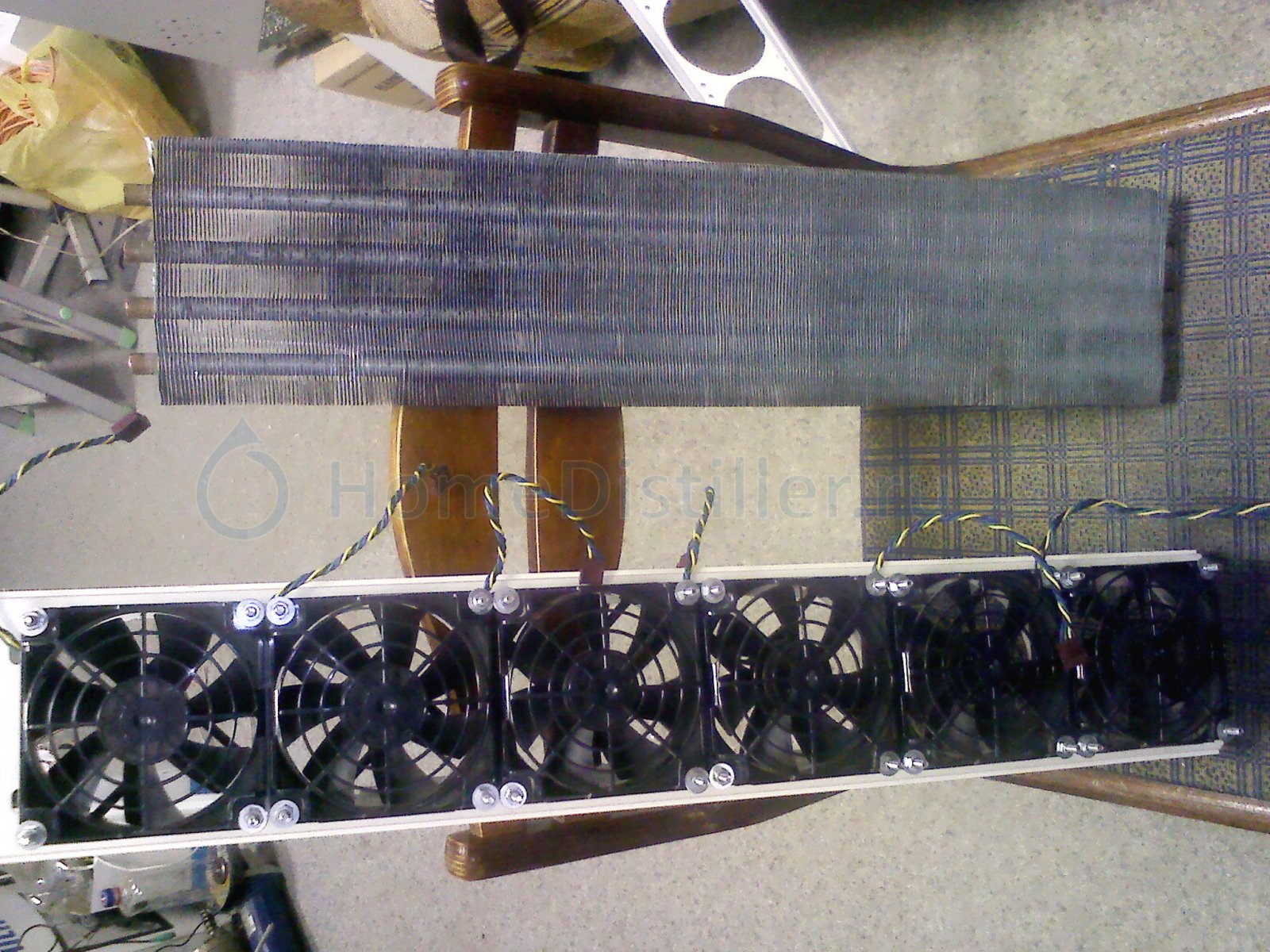

нашел кусок пластикового короба на 100 мм, вентиляторы  92 мм из кладовки,

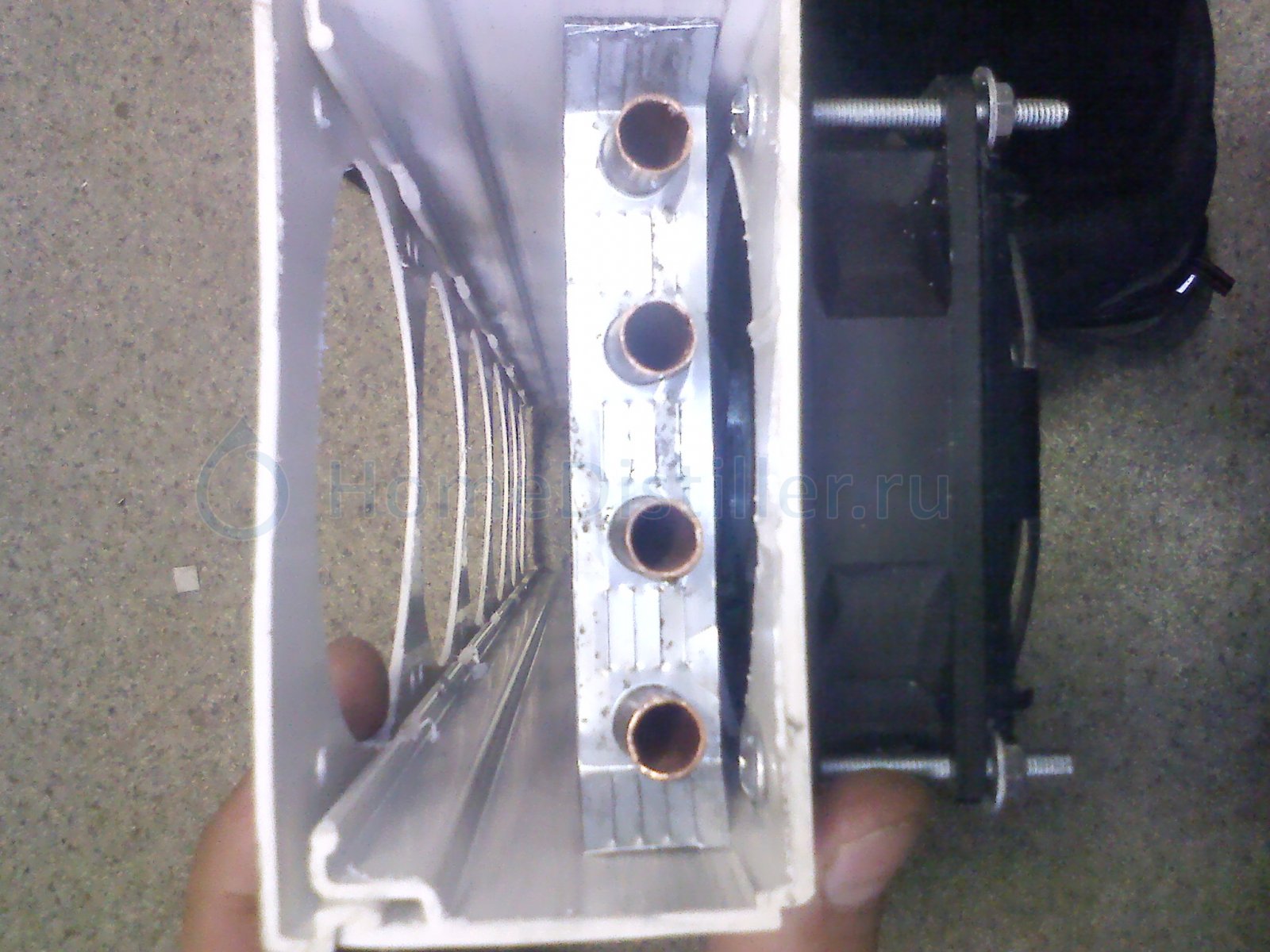

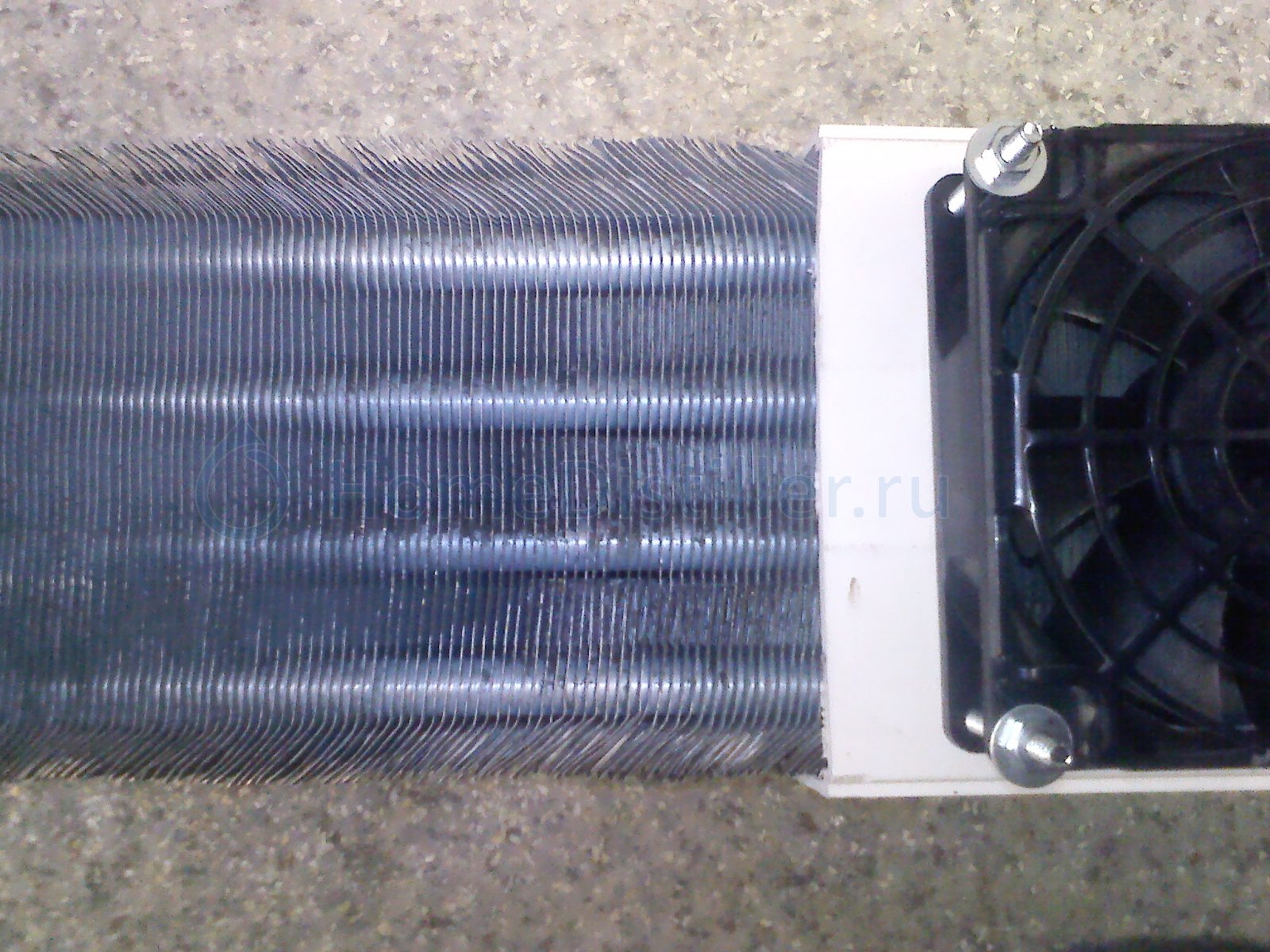

приложил к друг другу и вот что получилось

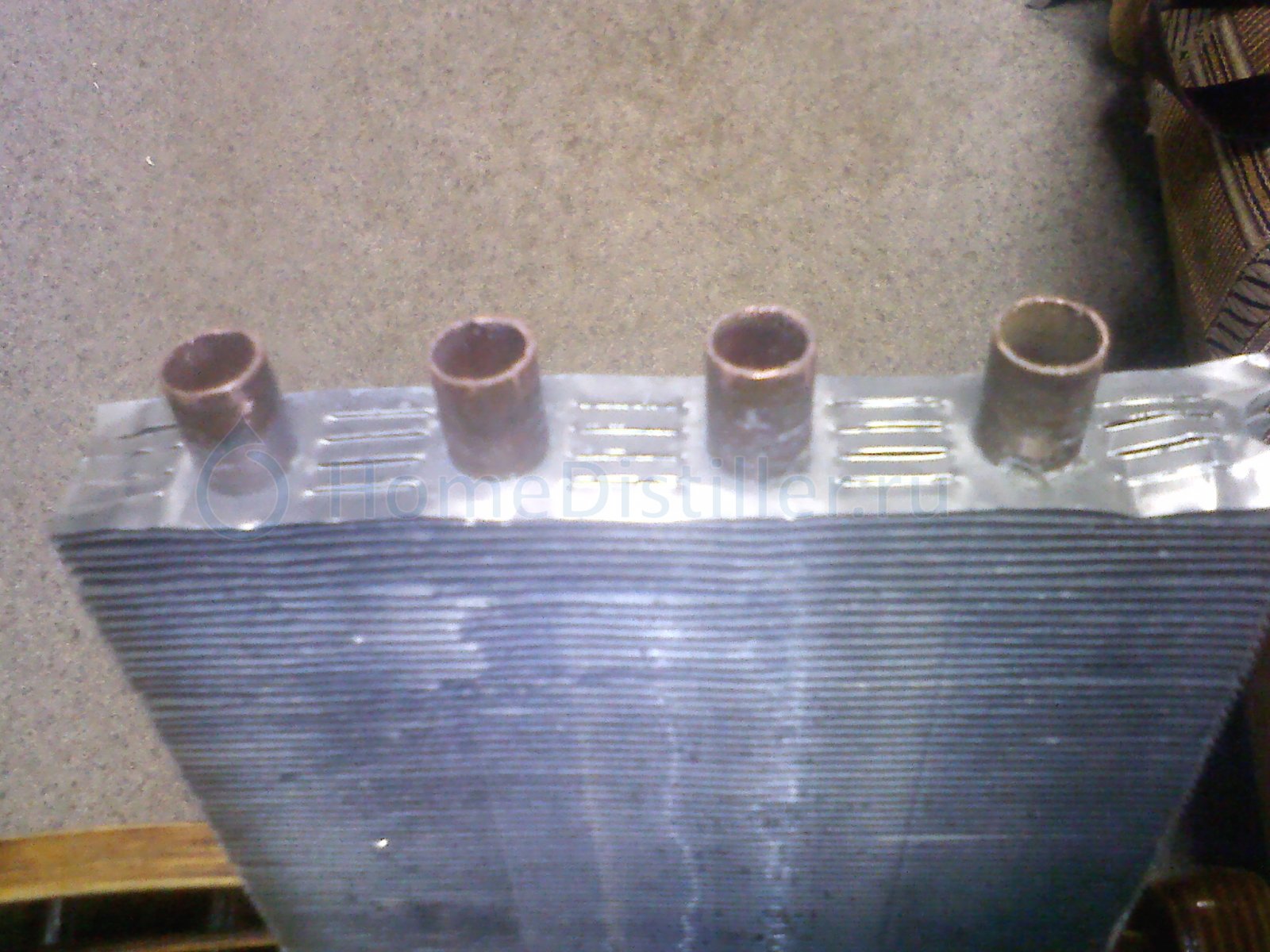

тубка медная тонкостенная 10*1
оребрение алюминий с хитрыми прорезями

в итоге площадь оребрения около 5000 см2
если 4 трубки использовать параллельно( тройники медные и силиконовой трубки есть), то близко к 15 трубе по сечению получается, а это очень неплохо при такой длине будет
вентили очень производительные от серверов, шумят на 12 вольтах сами знаете как, но на 5 вольтах прилично тихие

интересно получилось, что возможно установить второй такой же блок рядом в коробе и не поленился прорезал отверстия под второй ряд на выдув воздуха( как на кулерах компьютерных получится)

жаль проверить смогу не скоро,по испытаниям отпишусь






Добавлено через 15мин.:

прочитал что набыло написано и идея осенила , а если из таких секций конструкцию типа буквы Z собрать, трубки силиконом соединить, радиатор этот узкий може его воздух сам прокачает
делали ведь уже такую  Z конструкцию из профильной нержавеющей трубы с радиаторами на полный пассив

продолжил эксперименты на воде(т.к. нет сырья)
в   итоге получил при комфортном шуме (на вентиляторах напряжение 5 в) и температуре конденсата равной температуре окружающей среды (в моем случае на кухне около 30 градусов) значение  подводимой мощности равное 1,2 кВт( можно задрать до 1,8 кВт, но при этом температура конденсата поднимется на 15 градусов)

при включении на полную катушку 2 тэнов  итого 2,4 кВт и вентиляторы на номинал 12 В( это очень громко для серверных вентиляторов 90*90 в количестве 6 штук) конденсат шел температурой 45 градусов, на напряжении  7 и 5 вольт происходил прорыв пара

попробывал на полном пассиве при наклоне холодильника

вышло 300 Вт в тишине, но температура конденсата 50 градусов

мощность изменял различным способом включения тэнов 3 штук по 1,2 квт и диода
обнаружилась проблема неравномерного распределения потока пара по трубкам( специально не обьединял выхода, считал капли на выходе каждой из 4 трубок , разница двухкратная по производительности между трубками , это произошло из-за того что тройники поставил вход сверху, а выход вниз и вбок)

ну и температура на кухне подскочила , поэтому не ручаюсь за обьективность и чистоту эксперемента,
но свои расчётные 1,2 квт я с этого агрегата всё равно сниму
