Полностью воздушное охлаждение!

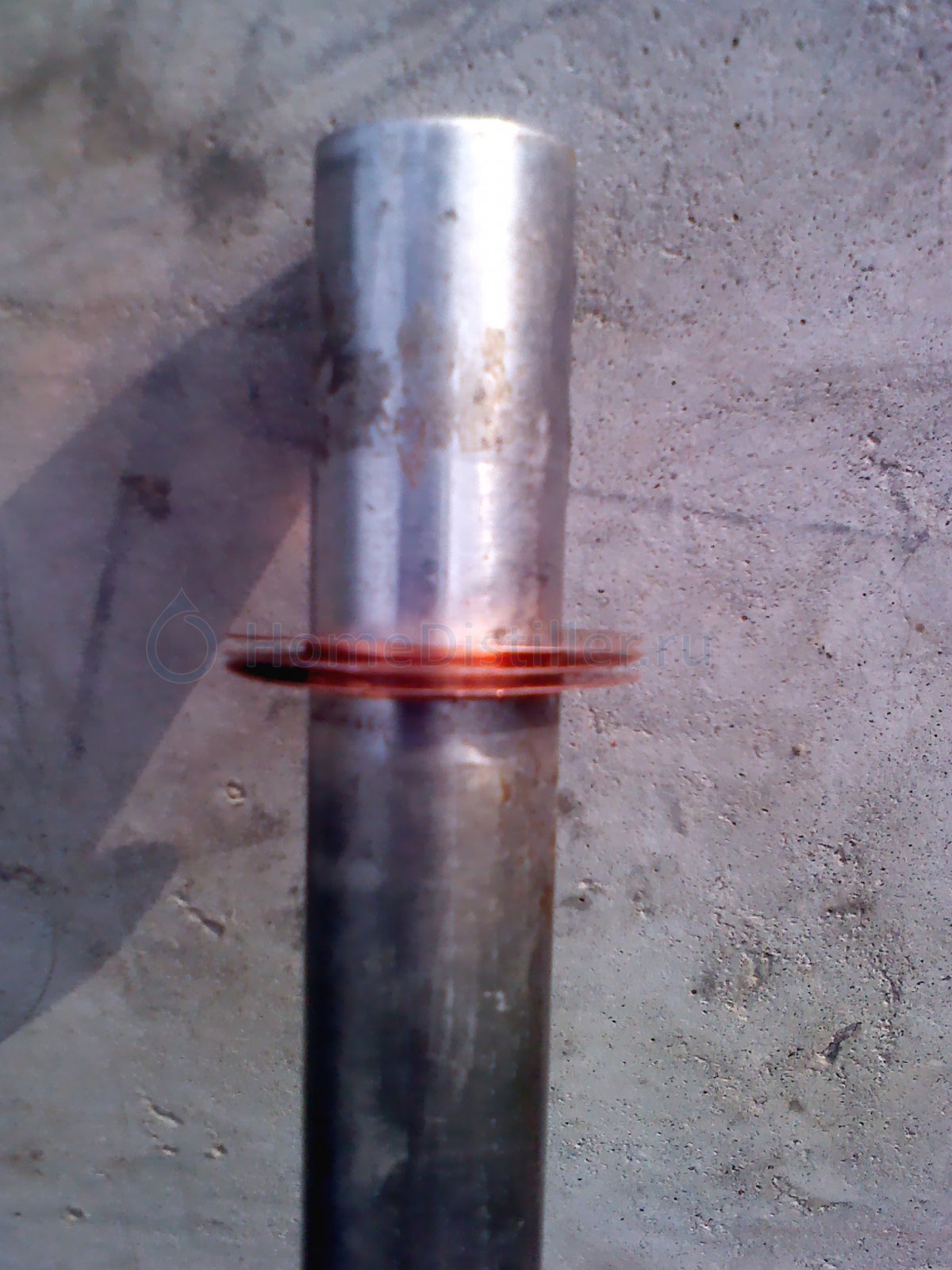

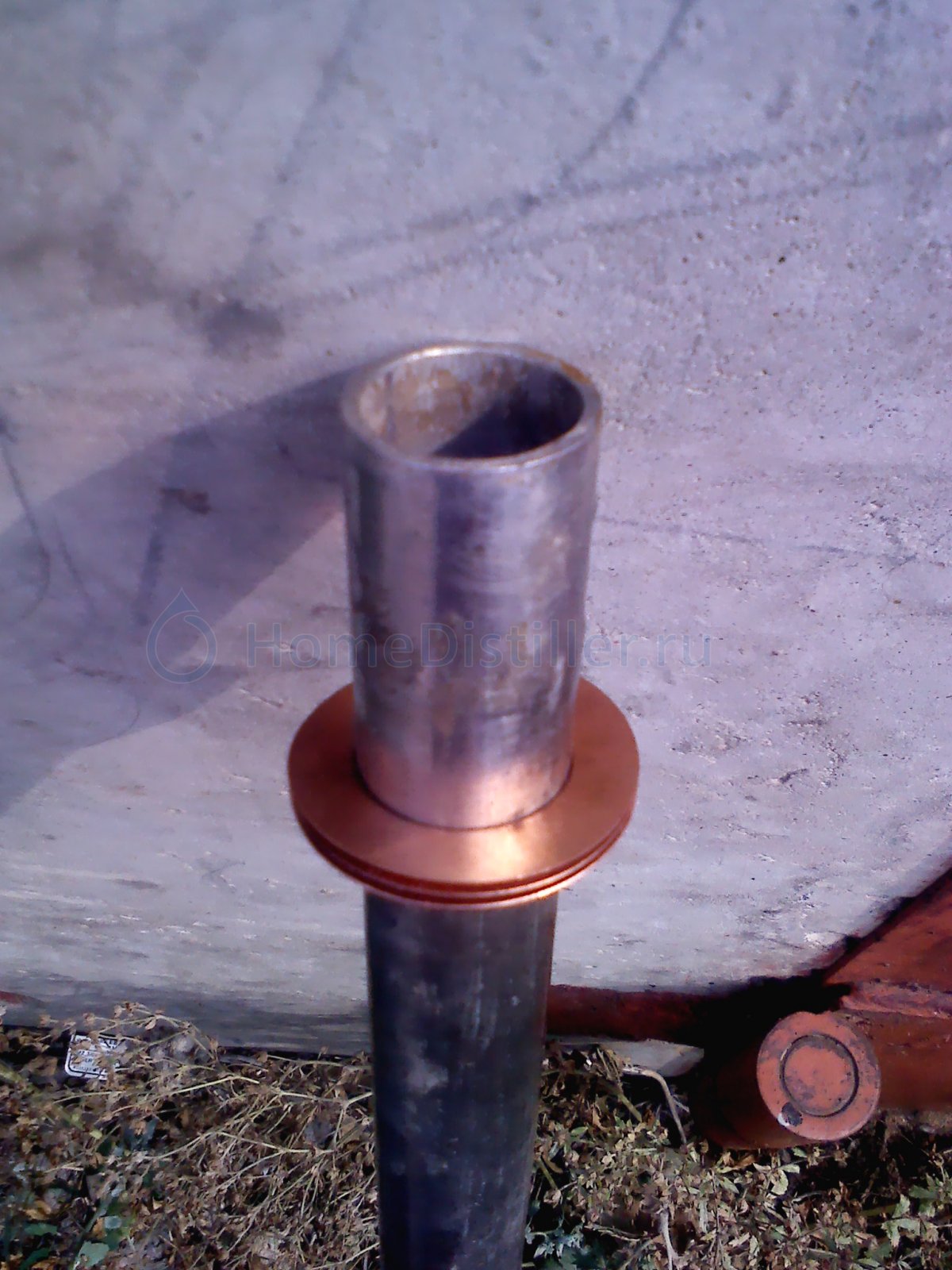

вот нашёл такие кольца медные садятся плотненько на 25 трубу нержавейку (внутренний диаметр 25 наружный 45( значит площадь 16 см квадр))
можно и без пайки попробывать, но цена вопроса 20 руб за шт кусается да и доставка из поднебесной
но блин красиво получается

похолодало на улице, голова что ли стала лучше работать)))
вот заводское решение водяной конвектор медный

http://www.alsera.ru/...8IBLhoCBmvw_wcB

ой, как давно я здесь не был...

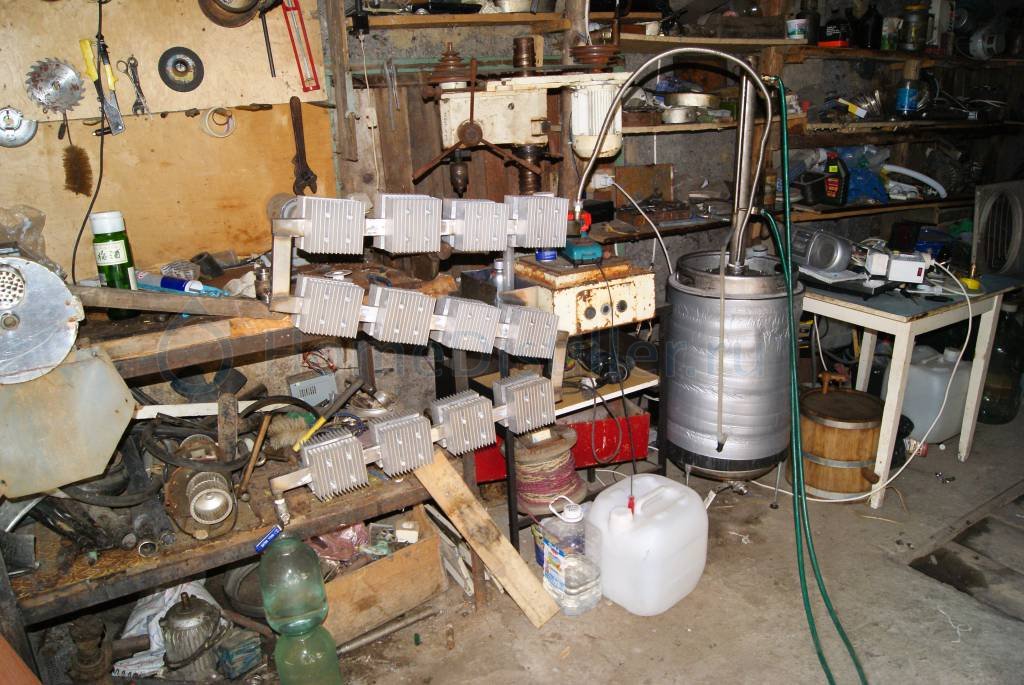

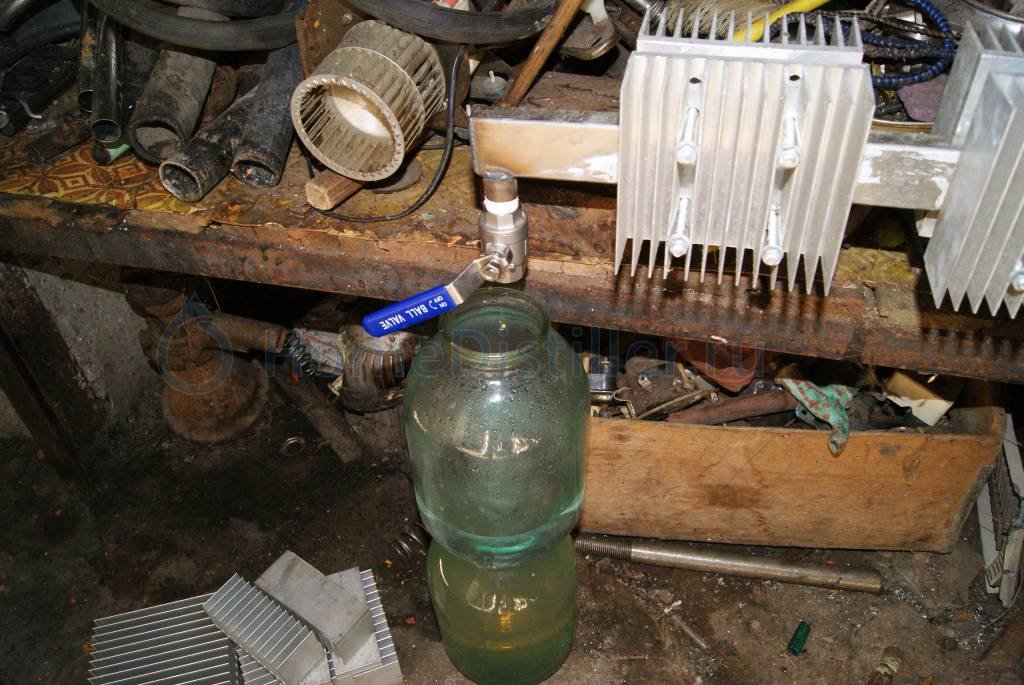

Jollier, yorik15, не парьтесь, тебе откровенно мозг компостируют тЭоретики. Сейчас в памяти всплывают цифры, около трех пар радиаторов на полтора квт тэн, с подачей пара сверху вниз. 6 пар на каждую трубу, по эскизу их 4, это много, не зато всегда будет запас по расширению. Как говорится: Много не Мало!
lsdf, честно, кольца- шляпа полная.

Jollier, Если ты надумал цеплять люминь к нерже, не уверен что оно того стоит, у нержи теплоотдача плохая, так же у чернухи. Лучше  трубу с люминя и  на ней радиаторы, тем более что можно обварить два схожих материала аргоном.

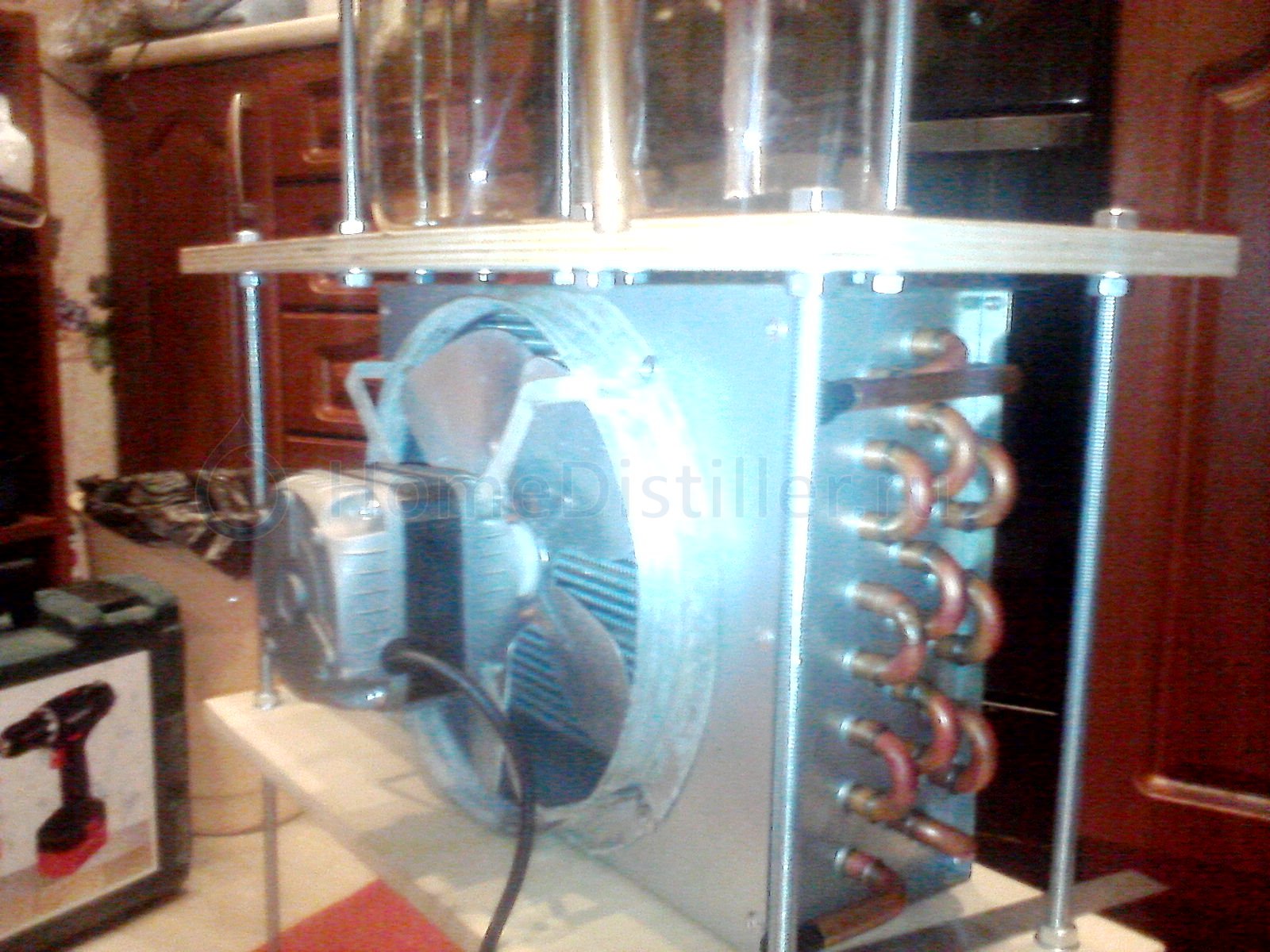

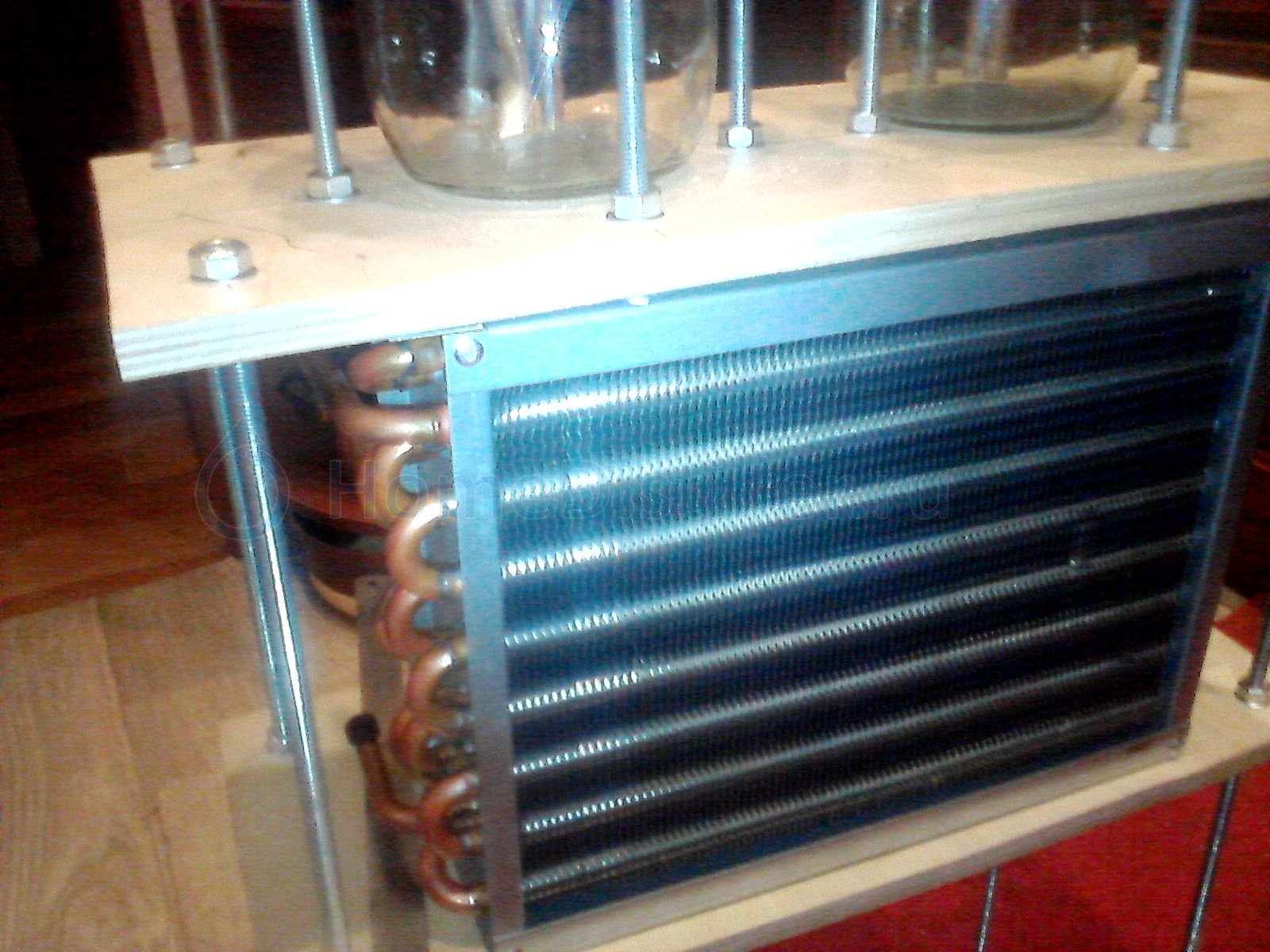

тен 2.5 квт РМ-2 210 вольт температура сэма 85 гр.температура воздуха 24гр

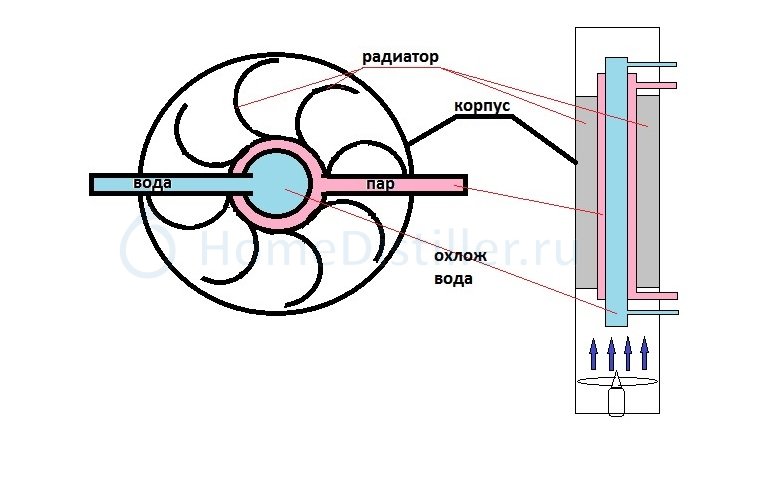

Вот потихоньку тоже в процессе рождается аппарат который будет висеть на улице а трубки заходить в дом через стену. Цель сделать дистиллятор работающий зимой при минусовых температурах с воздухом а при плюсовых с водой. Подобных систем тут не заметил , пока выложу эскиз.

радиатор и наружная оболочка делается из нержа-гофры диаметром 32. Лепестки радиатора - гофра пиленная пополам и припаянная к корпусу. Внутренняя трубка на 25 является охладителем. Площадь лепестков радиатора примерно 6500 см.кв + 900 кв.см площадь оболочки . Высота 900.

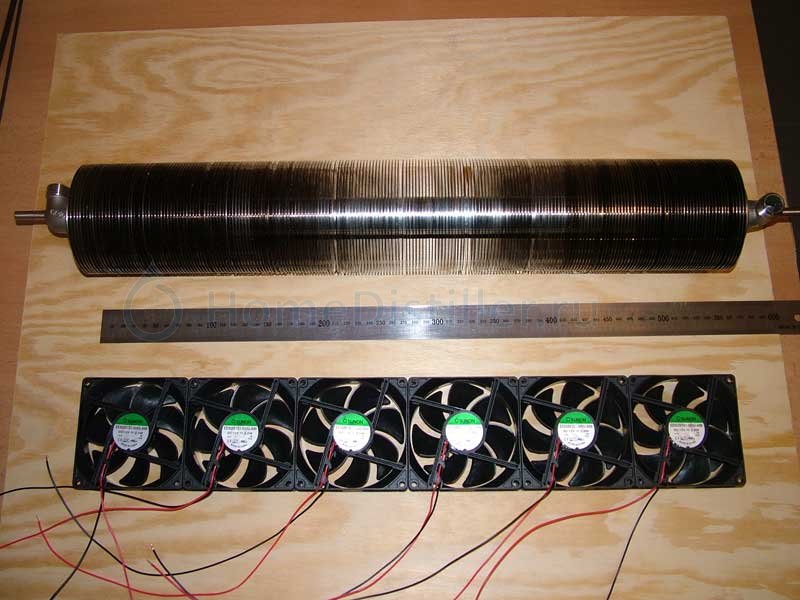

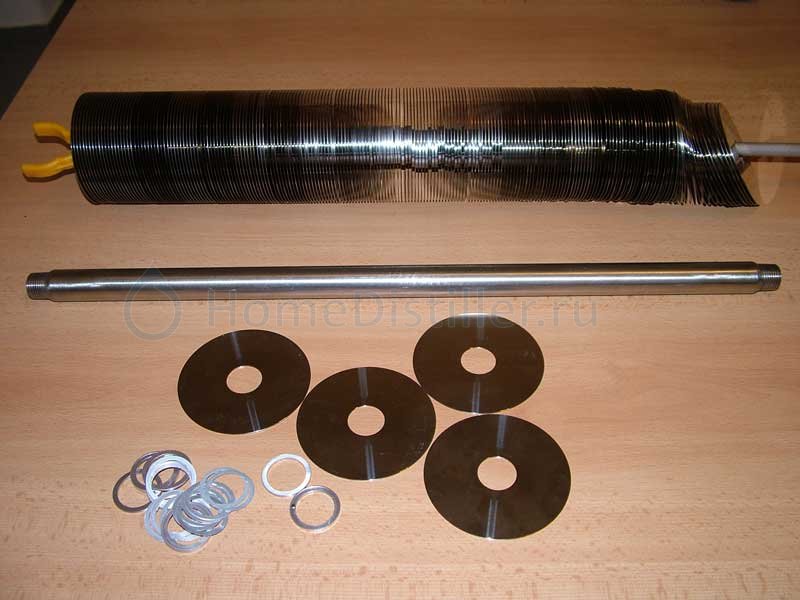

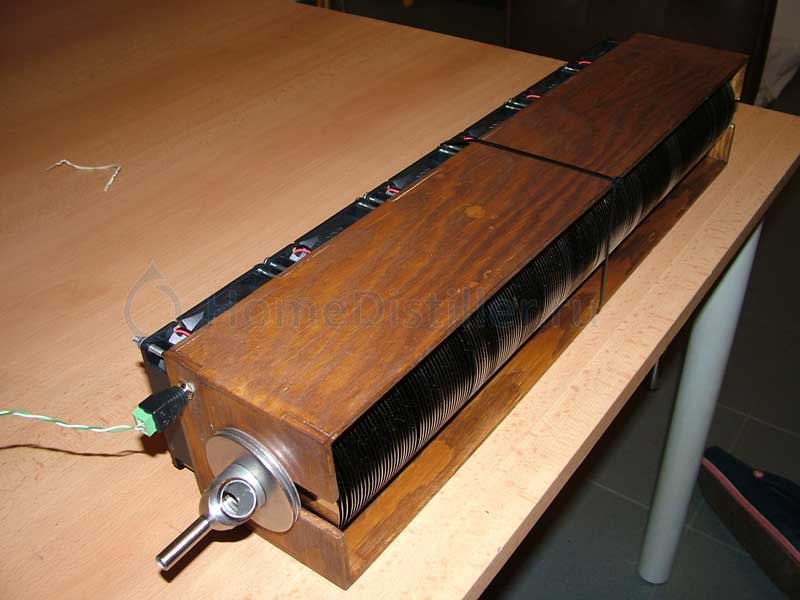

Блины и шайбы из трёхдюймовых жестких дисков напрессовал на трубу 25х1.5, общая производительность вентиляторов порядка пятисот кубометров в час, в помещении 20 цельсиев, жужжит, дует тепленьким, по воде 4.17 литра в час.

Это победа, я считаю. Да здравствует свобода от водопровода! Ура, товарищи!

по ращету сдувает 2,5 кВ

Первые полевые испытания, сахарная брага.

Комфортный рабочий режим 2.1 киловатт на ТЭНе -- сырец горячий, но банку в руки взять можно.

А спиртуозность можно легко по температуре пара определить.А если термометр с пикалкой то и дистанционно. Главное что шланги с их проблемами не нужны. А вот форточка не помешает.
В нашем полку прибыло

и что ниже

Ну не куда ареометр втыкнуть. По градуснику ориентируюсь.

уважаемый нет там воды и быть не должно охлаждение воздушноеzai, 08 Дек. 14, 21:57

но позвольте в радиаторе несколько контуров охлаждения как же жидкость то течёт снизу в верх

Ну раза в два трубки поэффективней обычных радиаторов.
на видеокартах по 500 ватт отводят от проца, пара пучков с вентиляторами. Но это там, а в нашей системе неизвестно как оно будет. Можно попробовать.

zai, Заточено под лето. навешивается еще комплект радиаторов и тепловой баланс гонит параллельно головы уже на первом прогоне. Сами останавливаются. А сейчас снять и эти не сложно.Т.е ступенчато радиаторами и точнее нагревом. Хотел вентилятор пристроить про запас но пока так справляются.

Знал но забыл. :-). Длина 15 см точно. Если судить по картинке то 2400см штука. Комплект (пара) пассивно рассеивает не меннее 150 вт при +25. Гоню на 600-800вт в зависиммости от задачи по головам.
Почему выбрано так? Вечером включаю вилку в розетку  и оно само к утру ни кому не мешая все готово. Утром выключаю.и на работу.

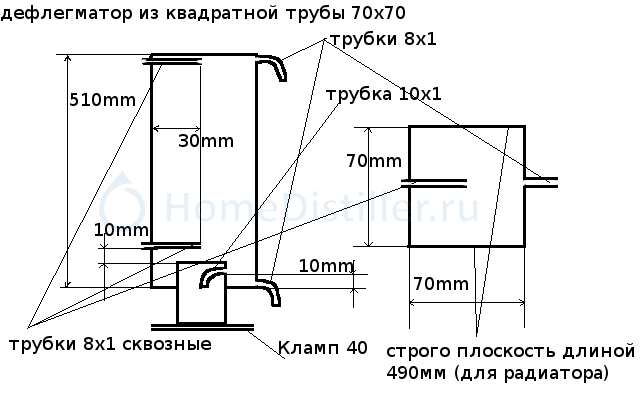

есть 14 радиаторов 100*69*37 суммарной площадью около 1.3 метра. хочу сделать полностью воздушный дефлегматор.
идея в том, чтобы сделать его из квадратной нержовой трубы и на 2х противоположных стенках закрепить по 7 радиаторов+4 вентилятора 120х120.
что думаете насчет конструкции?

колонна  у меня на 1кВт

На самом деле, может быть не так уж всё и плохо с повторяемостью.makh, 08 Дек. 14, 13:12

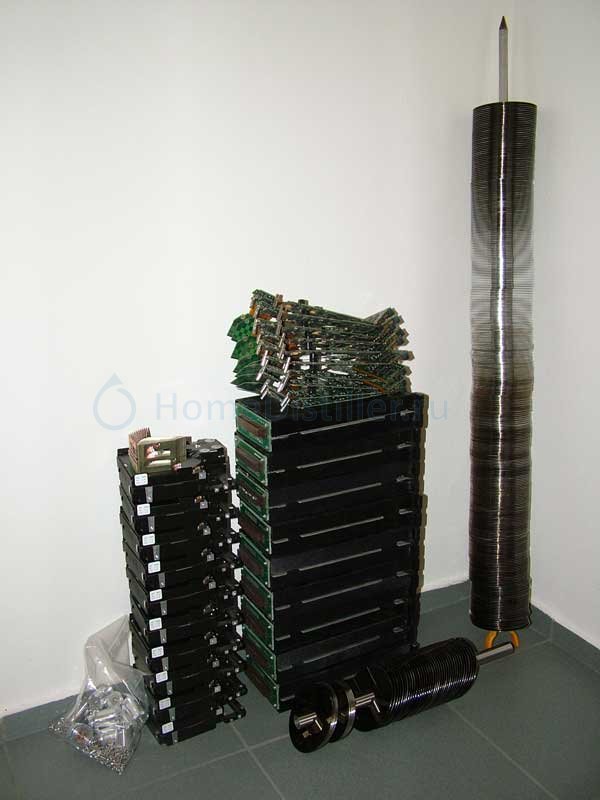

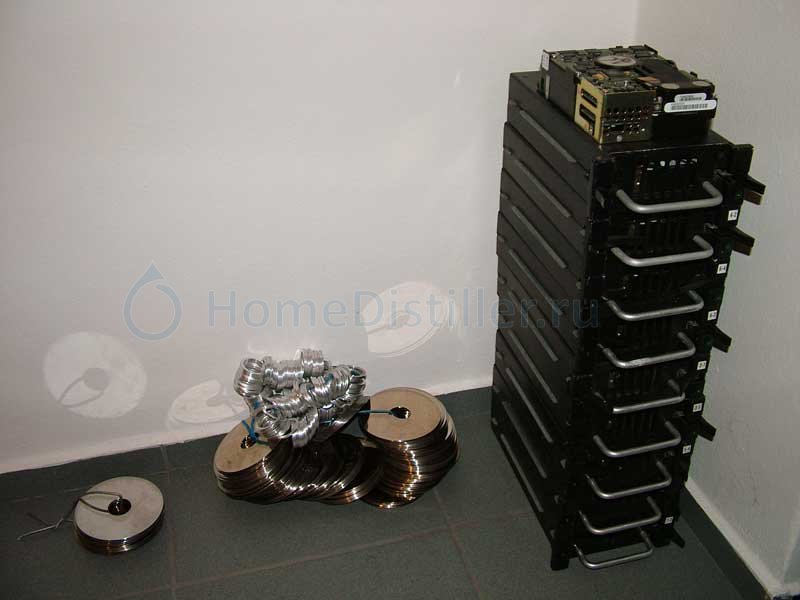

Экспериментально подтверждаю -- с повторяемостью вот этого девайса никак не плохо. На фото -- добытое в центральноевропейском захолустье за полтора литра фирменного. Причом большей частью уже разобранное -- народ их на магниты дербанит зачем-то. У любых айтишников, вобщем, есть такого добра.

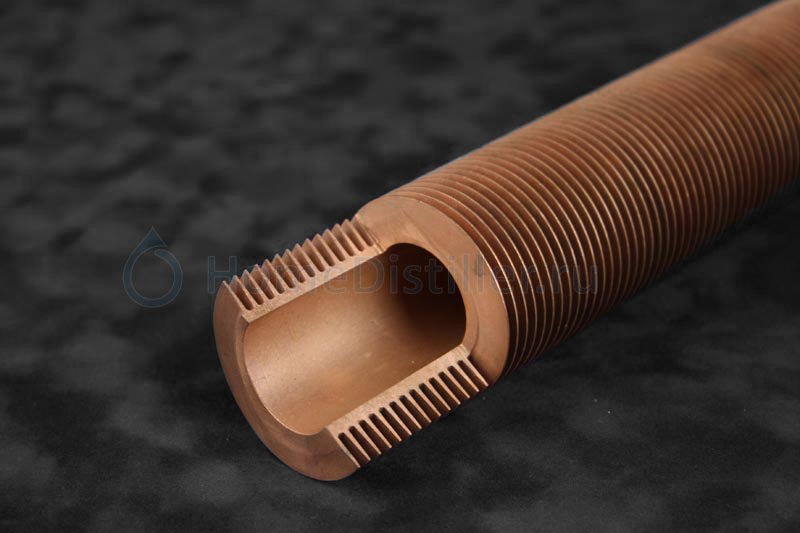

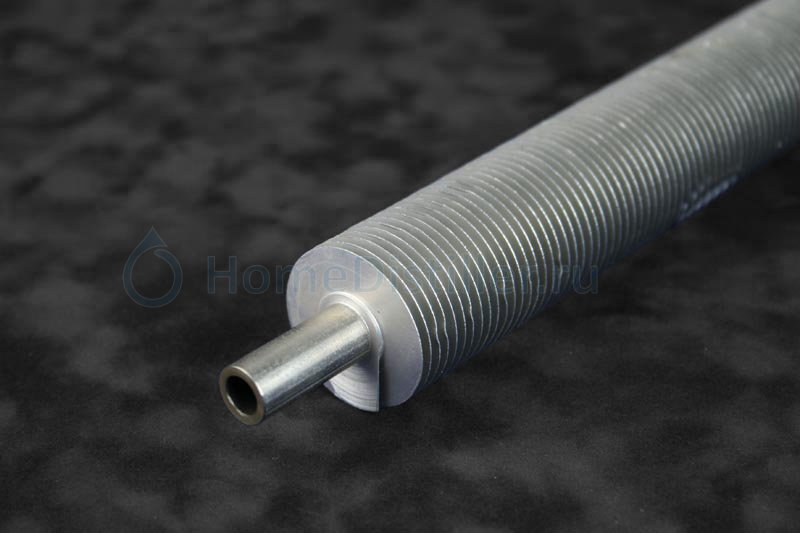

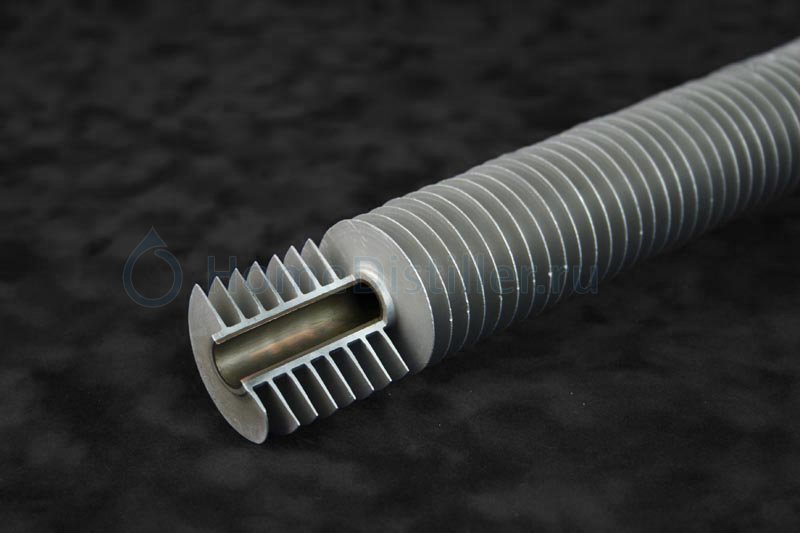

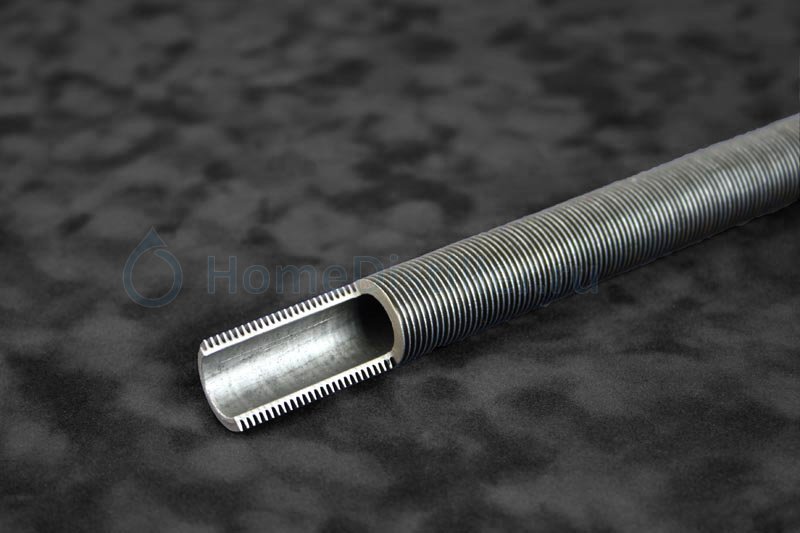

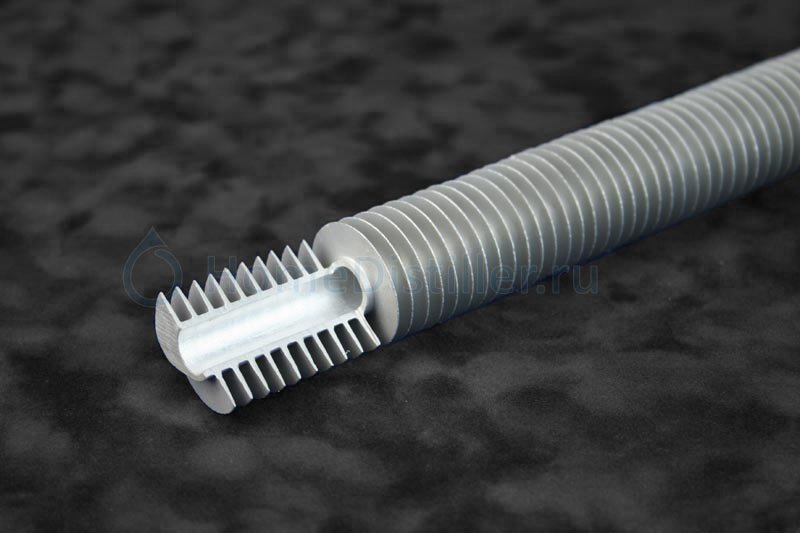

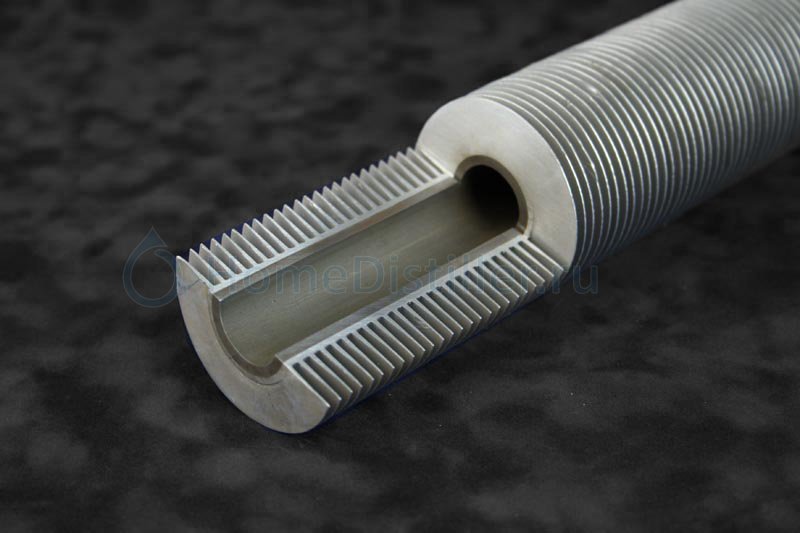

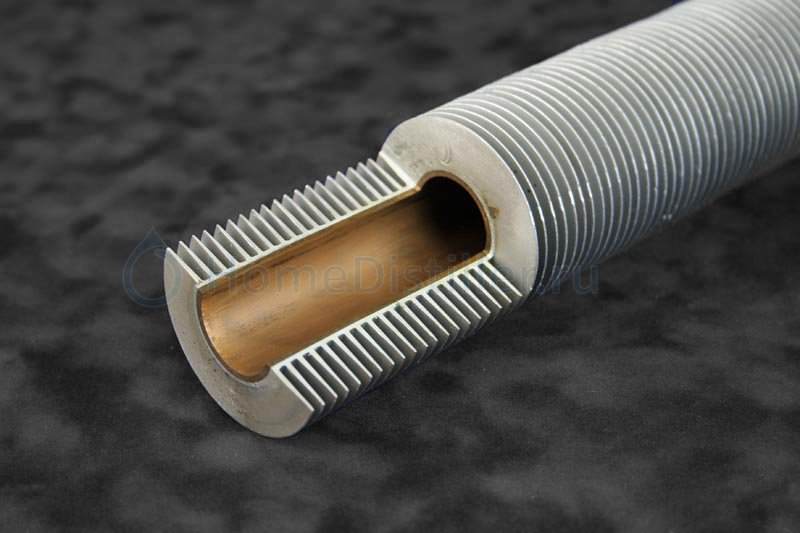

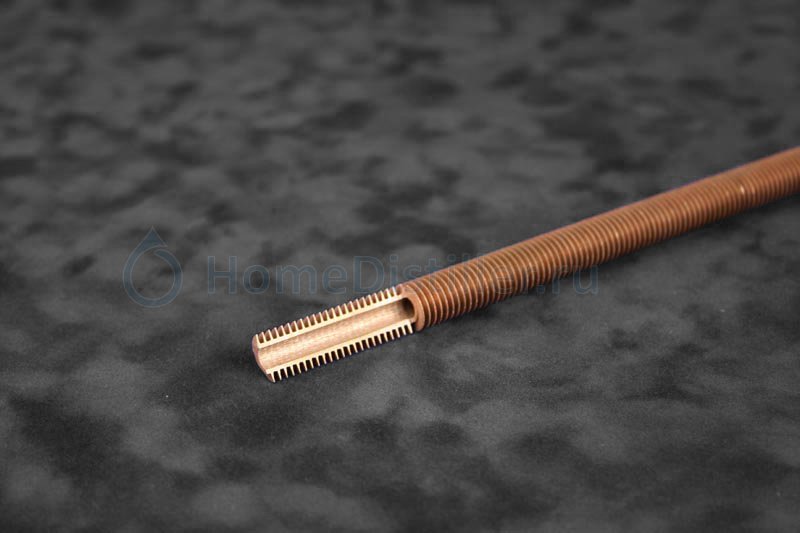

Не смог пройти мимо -- есть, оказывается, вот такая интересная технология:

Как я понял -- наматывают оребрение на трубу. Хоть люминь на медь, хоть медь на нержавку.
Подробнее о вариантах и размерах у местного производителя. Жаба

Если отливка -- то какая-то очень хитрая. Оребрение-то спиральное, если присмотреться. Причем высота, толщина и шаг -- в широком диапазоне, в точном соответствии с пожеланиями заказчика, и в малой серии. Если пофантазировать на тему применения -- не только воздушное охлаждение в голову приходит. Раза три-четыре за год езжу через Дечин -- в следующий раз не поленюсь с жабой списаться да посмотреть на это дело. Ибо своими воздушными девайсами не совсем удовлетворен -- сильно тяжкие, непросто с ними манипулировать.

Радиатор от авто сильная штука, несомненно. Только вот спиртосодержащий пар в него пускать стрёмно. А если с использованием промежуточного теплоносителя -- значит насосы, шланги, расширительные бачки, габариты и прочая ненависть. Душе милее конденсировать спирт в нержовой трубе, а тепло сдувать прямо в среду обитания зимой, чтоп не радовать газпром излишне, или летом на улицу. И главное -- без шлангов .)

хз, может отливка + проточка. ктса, этиленгликоль тоже спирт, алюминий и пластик контактирует с ним десятилетиями  - ничего не происходит. на самый крайняк продукт можно повторно перегнать - это не долго.
