Проект "Народная Колонна" - сваяем сообща?

Вот и славненько. А у меня скукожилось.aleksej-serikov, 29 Сент. 12, 22:24

А на чем греешь куб- у меня тены.

далее могу использовать обычные трубные теплоизоляторы, которые обычно скукоживаютсяalexeyT, 01 Окт. 12, 16:21

Вот, все говорят что обычный утеплитель скукоживается! НЕт у меня такого! На баке в 20л 3 квт. Температура пара в нижней части колоны 102...105гр(это при аварии). работает, при очистке спирта, 20 30 часов. Греется тенами изнутри. Пенка из П.Э в 6 мм намотана в 4 слоя. Поверх скотч. В нерабочее время валяется на балконе при всех минусах и плюсах. Вот олово(чистое- вызывает опасения при -12гр...на баке- там есть некотрые моменты применения олова)
Если бак греется на газе -изоляция явно скукожится.
Понятное дело- полиэтилен и прочая органическая(не кремнийорганическая) изоляция явно не подходит для нагрева газовыми горелками.
Работает более двух лет. Все покупалось в сантехнике и бюджетной цене(минимальной).

НЕт у меня такого!aleksej-serikov, 03 Окт. 12, 22:56

Ну нет, так нет. Тут про обычные утеплитали. А чем т-ру, то мерял? 102 -- это круто





способ намотки называется перекрестный - нет, такой тип намотки назывался "универсаль"

"универсаль"ННФ, 03 Окт. 12, 23:41

Гы, тут, типа, про утепление колонны. Универсаль -- это для намотки контура.

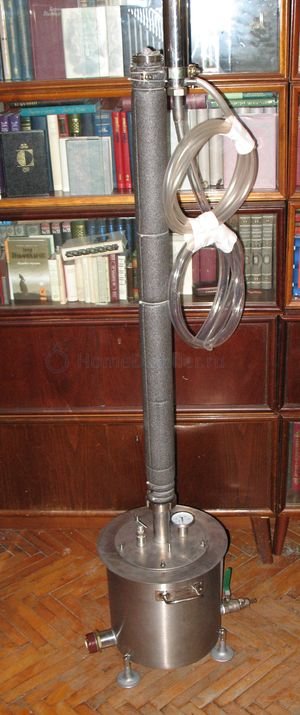

А у меня скукожилась внизу колонны. Не в ноль но поехала.  Обычная сантехническая серая за 40 руб год назад. И куб изолоновый тоже. Ну он то от электроплиты. А колонна на банке с кипятильником сидела и того...

Ну нет, так нет. Тут про обычные утеплитали. А чем т-ру, то мерял? 102 -- это крутоНиколай334, 03 Окт. 12, 23:33

мерил ds1820 И Я ПРО ОБЫЧНЫЕ утеплители.
Добавил рисунок бака и колонны. Немного великоват по размеру, но так получилось.На рисунке видно утепление бака. Бак прикреплен к диску из фанеры 10мм. На диске есть винтовые ножки для выставки вертикали колонны. Греется бак двумя тенами по 1,25 квт. через аналоговый контроллер.Пробовал ставить цифровой контроллер на том датчике что выше записан,но после 102гр на воде- применил аналоговый контроллер. Дело в том что он лучше отслеживает инерционность системы. Датчик сейчас стоит LM35DZ. Показометр- китайский мультиметр(самый дешовый с наличием диапазона в 2000мВ).

Кстати, мне производители краски так и не ответили на запрос о покупке...мотать веревкой дешевле быть может. Но  - дольше, фактор времени тоже играет свою роль иногда)))
игорь223, 01 Окт. 12, 17:31

Игорь, сегодня купил два литра краски "Корунд" по 415 руб/литр. Мужики дали подержать утюг, на который можно плюнуть и отскочить от взрыва слюны в незащищённой краской части, а защищённую можно спокойно касаться руками. На улице та же краска ощутимо контрастировала по ощущению холода от бетонной стены. Впечатление и такое, что крашенная часть стены тёплая.
У краски т.о. высокое тепловое сопротивление. Наполнитель краски нанокерамика, стало быть вечная, держит, со связующим, температуру до 160С.
Взял чтобы закрыть ей днище и верх твоего куба для ХД-5 и свой новый куб ПГ.
Сделаю - отпишусь.
Брал здесь: http://www.korundmos.ru/, мужики понимающие и сочувствующие нашем делу.

Показометр- китайский мультиметрaleksej-serikov, 05 Окт. 12, 23:32

Не поленись, замерь давление в кубе. ИМХО, Ты будешь удивлён.

Asus, для меня вопрос с красками закрыт. Спасибо за ссылку, но - блаженны верующие.

Кстати, обнаружил, что забыл в ветке выложить чертежи и 3D модель колоныы...завтра в рабочем компе найду их, уже месяц как сделанных...

Asus, для меня вопрос с красками закрыт. Спасибо за ссылку, но - блаженны верующие.

Кстати, обнаружил, что забыл в ветке выложить чертежи и 3D модель колоныы...завтра в рабочем компе найду их, уже месяц как сделанных...
игорь223, 08 Нояб. 12, 23:45

Спасибо, Игорь!
С наслаждением читаю все твои разумные посты с утра и на ночь и с нетерпением жду новые идеи и чертежи для народа!
Шишку на краске набью, тоже закрою вопрос, своя шишка она внушительней чужих!

Вот файлы чертежей подетально и сборочный чертеж колонны.
Просьба - если кто то может перевести в ПДФ или ДжиПег - сделайте и выложите, поскольку у меня есть только просмотрщик этого добра.
Есть еще 3Д модель - крутится, разбирается, режется и кадовские файлы с деталировкой, но не думаю, что  это кому нибудь нужно будет, для народности неподходяще)))

в .pdf

Хорошая тема, мля.
Мне нравится, да - это классика.
Может тоже перепрыгну на ректификат, но .....
там нет запахов...
Сорри...

Из ретификата делаем правильную вотку и распробовав делаем вывод что она удалась.

Из ретификата делаем правильную вотку и распробовав делаем вывод что она ...

bars, а если в квартире НЕТ заземления?
если вместо него - ЗАНУЛЕНИЕ ?
alexeyT, 16 Авг. 12, 19:40

Прошу прощения. Заземления по современным меркам в квартире не может не быть. Настоятельно рекомендую сделать его! Поставщики электроэнергии, жэк, домоуправы и прочие инстанции обязаны помочь подвести землю стальной проволокой (катанкой) к распред-узлу на Вашей площадке. Сталкивался с этим на практике два раза. Во втором случае был скандал, но землю подвели причём бесплатно. На "ноле" при обрыве общего ноля, может возникнуть фаза, причём не обязательно Ваша и разность потенциалов может (в теории) достигать 380 вольт. Это не годится!

причём не обязательно Ваша и разность потенциалов может (в теории) достигать 380 вольтAn-Drey, 02 Дек. 12, 23:39

а сколько?

по госту плюс десять, минус пятнадцать

tixoxod-4x4, Серег, ты об чем??
ноль при симметричной нагрузке имеет НУЛЕВОЙ ток.
при несимметричной, как обычно при растаскивании фаз по квартирам - НЕПРЕДСКАЗУЕМЫЙ, т.к. зависит от нагрузок по фазам.
сам прикинь - 3 квартиры, 2 не потребляют, а в третьей 5 квт жарит(ГОНЯТ, наверняка, гыгы).
че будет? перекос крутой, 5000/220 = 23 А
а если все кушают по 5 кВт резистивной нагрузки, то, как ни смешно = 0 А
