Расчет скорости выхода примеси из куба и распределение по тарелкам

Расчет для одной конкретной примеси со своим к.исп для куба и к.рект для трубы. Состоит из двух не связанных между собой частей.

Первая часть показывает как головная примесь (ГФ) покидает куб, без учета удерживающей способности (УС) колонны. Считается что примесь покинула куб насовсем. По её к.испу и концентрации в навалке можно найти время, когда достигается целевая концентрация. Для удобства столбцы ужаты в ноль а те что видны идут с шагом 1-10-30 минут, дотошным можно раздвинуть их раздвинуть и посмотреть конкретную минуту. В этих ячейках есть условное форматирование, они меняют цвет с желтого на зеленый.

Во второй части нужно руками вбить концентрацию ГФ под дефом. По к.рект для колонны и УС теоретической тарелки (ТТ) идет расчет концентраций ГФ по ТТ в колонне, общее содержание примеси тоже подсчитывается рядом.

Зеленым цветом выделены ячейки для ввода данных, в желтых стоят формулы для расчета

Хорошие вопросы постараюсь собрать в шапку по мере поступления.

расчет выхода головной примеси из куба 2.xlsx

когда достигается целевая концентрацияdee, 28 Февр. 26, 12:18

Целевая концентрация это концентрация в кубе?

Reriver, нет, это просто условное форматирование ячеек, они меняют свой цвет с желтого на зеленый, в этом месте нужно смотреть на какой минуте это происходит

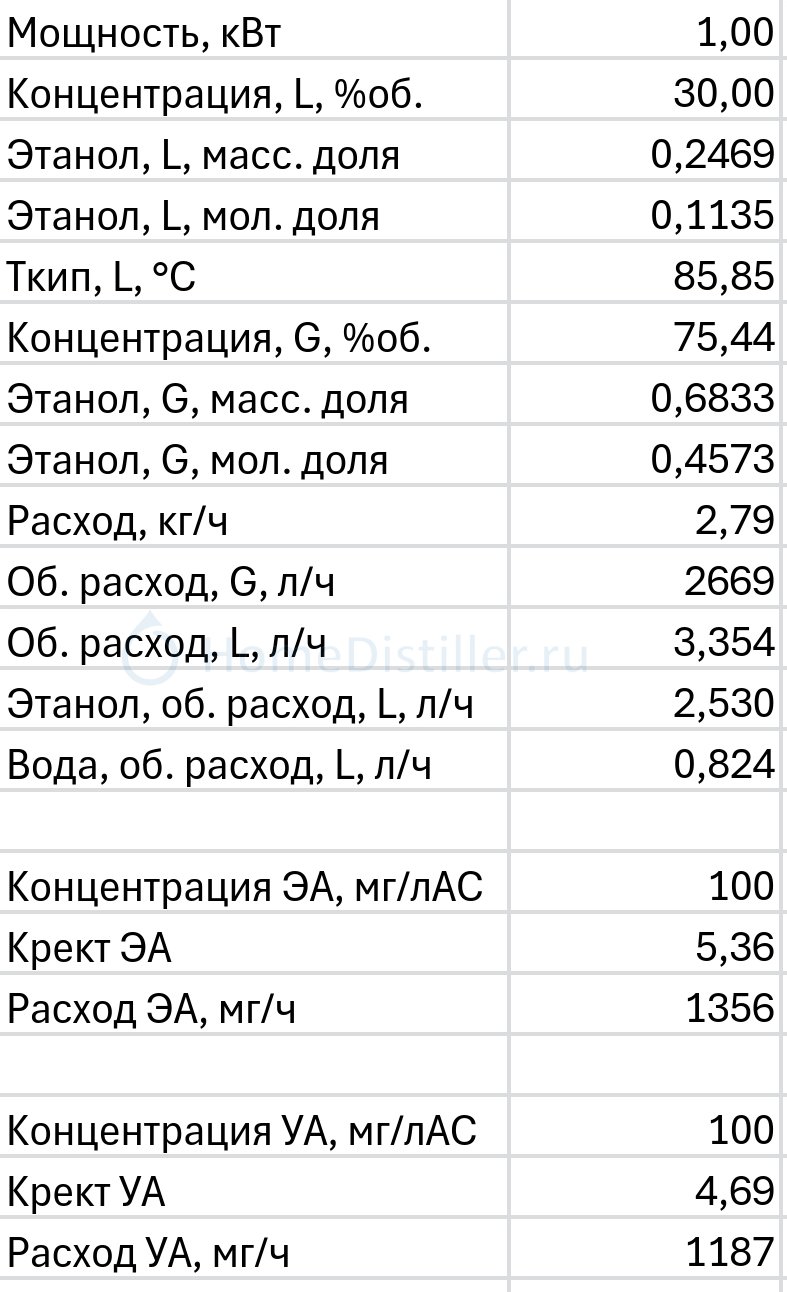

Вчера тоже колупал эксель на этот счёт, у меня вот так вышло:

Здесь исключительно скорость вылета из куба, до тарелок пока не добрался.

Добавлено через 11мин.:

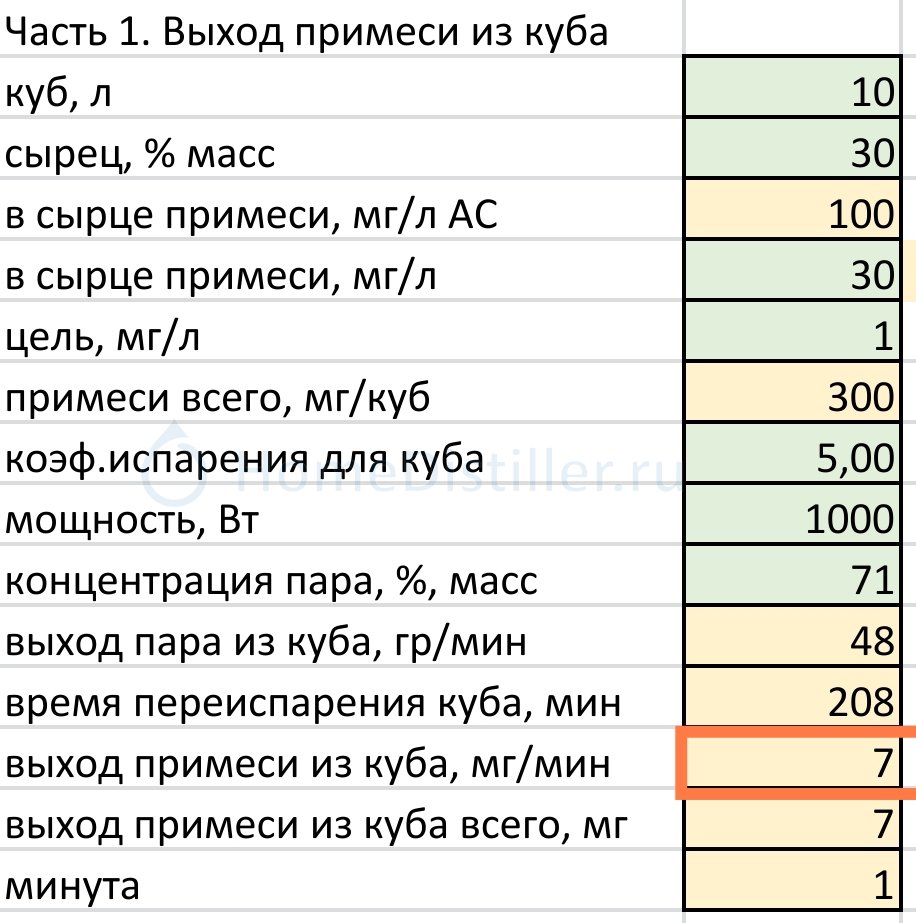

Открыл твою табличку, немного не совпадает с моей. У тебя при навалке 30%об., при мощности 1 кВт, при концентрации ЭА 100 мг/лАС примесь вылетает из куба со скоростью 7×60=420 мг/ч.

У меня при тех же вводных 1201 мг/ч. Кто-то из нас где-то накосячил.

Dry Gin, я массовые ставил и расчет идет по граммам. 837Дж/г для спирта и 2250 для воды. Скорость вылета примеси из куба постоянно падает, по мере истощения куба по примеси, смотри первую часть расчета по минутам. К тому же примесь покидает куб по к.испу а не к.ректу.

Dry Gin, я массовые ставил и расчет идет по граммам. 837Дж/г для спирта и 2250 для воды.dee, 28 Февр. 26, 13:50

Я этанол по объёмным, примеси по массовым.

Скорость вылета примеси из куба постоянно падает, по мере истощения куба по примеси, смотри первую часть расчета по минутамdee, 28 Февр. 26, 13:50

У меня мгновенная скорость при заданной концентрации.

К тому же примесь покидает куб по к.испу а не к.ректу.dee, 28 Февр. 26, 13:50

Крект - функция от Кисп. Я сразу на лАС и считал, так что без разницы.

Я этанол по объёмным, примеси по массовым.Dry Gin, 28 Февр. 26, 14:05

ну так объемы и граммы для этанола отличаются, я задавал мг/л, мг/лАС пересчитываются, если быть совсем точным то там мг/кгАС а не литр, я добавил поправку на плотность и немного передвинул ячейки а то Янн запутался

Вот где я мог ошибиться?
Вроде негде.
По пунктам.
1. Концентрация по АС примеси в паре в Крект раз выше, чем в жидкости.
2. Умножаем концентрацию по АС примеси в жидкости на Крект примеси и на скорость вылета этанола.
3. Получаем скорость вылета примеси.

Dry Gin, не знаю, ты расчет на выложил, у меня все формулы открыты, смотри, если интересно. Будут косяки - поправлю.

ты расчет на выложилdee, 28 Февр. 26, 14:42

Q_{примеси}=Q_{этанола}×Ф_АС×Крект.
Q_{примеси} - расход примеси, мг/ч
Q_{этанола} - расхол этанола, л/ч
Ф_АС - концентрация по АС примеси (мг/лАС)
Крект=Кисп_{примеси}/Кисп_{этанола}

Dry Gin, "Qэтанола - расхол этанола, л/ч" На киловатт летит не этанол а пар из куба, например с 30%.об летит пар 75,6%.об, у спирта 660дж/мл*0,756 плюс вода 2250дж/мл*0,244 а с паром летит пропорционально к.исп и навалке в кубе. В таком формате не понятно что с этими данными дальше делать, я рассчитал время выхода примеси из куба в заданных условиях. Ты своими расчетами хотел показать что ?

На киловатт летит не этанол а пар из куба, например с 30%.об летит пар 75,6%.об, у спирта 660дж/мл*0,756 плюс вода 2250дж/мл*0,244 а с паром летит пропорционально к.исп и навалке в кубе.dee, 28 Февр. 26, 15:08

На киловатт летит пар. Но и летит этанол. Сколько его летит - предмет вычисления. Как вот в этой всем известной табличке, например:

В таком формате не понятно что с этими данными дальше делатьdee, 28 Февр. 26, 15:08

Принять, что они верны и поискать у себя ошибку. Потому что вычисляем мы одну и ту же величину, но отличие почти в три раза. Видимо ты где-то запутался с этими пересчётами масс в объёмы, киловаттов в киллограммы или джоулей в киловатты. Может со скобками где накосячил или с плюсами-минусами. Я не знаю, где, лень разбираться.

Ты своими расчетами хотел показать что ?dee, 28 Февр. 26, 15:08

Да просто помочь хотел. Думаю, с тарелками и с временем вылета у тебя порядок. А вот в этой части непорядок, который перечёркивает всю остальную работу.

На киловатт летит пар.Dry Gin, 28 Февр. 26, 15:40

летит, да, возвращаемся к вопросу как ты считал сколько его летит. Как я его считал - я выложил. Есть претензии по моему расчету - обсудим, по твоим скриншотам я уже погадал, где и как ты мог накосячить, а накосячил ты с большой вероятностью.

Принять, что они верны Dry Gin, 28 Февр. 26, 15:40

самоуверенно но далеко не факт

Я не знаю, где, лень разбираться.Dry Gin, 28 Февр. 26, 15:40

мне тем более, в расчетах ты никогда не блистал, сантакс на их основе уже что-то и сам считал

по твоим скриншотам я уже погадал, где и как ты мог накосячить, а накосячил ты с большой вероятностью.dee, 28 Февр. 26, 15:43

Блин, точно, я накосячил)) Приношу извинения. Как раз общий пар вместо спиртового подставил))

, у спирта 660джdee, 28 Февр. 26, 15:08

Попробовал, когда это увидел. Перестало сходится. Вернулся на 840, потом уже процент и если нужно плотность.

Добавлено через 4мин.:

Джин
Я не смотрю в чужие таблички. В свои не верю. Пяток раз врукопашную посчитал и уже на автомате. Рекомендую. Мало ли там что на заборе написано. Бывает это важно.

Добавлено через 8мин.:

Например с 12% браги. 59 пар. Тен 0.9 квт
0.9*3600/(0,59*840+(1-0,59)*2230) *0,59 спирта из куба в кг. /0,789 в л.

Попробовал, когда это увидел. Перестало сходится. Вернулся на 840, потом уже процент и если нужно плотность.Виктрыч, 28 Февр. 26, 16:01

837 Дж/гр * 0,789гр/см3 = 660 Дж/см3, это для АС.

Да я понял, что плотность спирта ты внёс в скобки. Не помню деталей, но оно у меня стало гулять. Один раз получилось 670. В другой 640 в зависимости от процента спирта. Посему вернул за скобки. И подставляю, если нужно. Не помню уже. Перешагнул и дальше.

Добавлено через 7мин.:

К примеру ((0,5×840+0,5×2 230)×0,5÷0,789)÷((0,5×660+0,5×2 230)×0,5) = 1,34...
Разница существенная.

Блин, точно, я накосячил)) Приношу извинения. Как раз общий пар вместо спиртового подставил))Dry Gin, 28 Февр. 26, 15:58

Поправил:
Ещё больше расхождение с твоей цифрой.
так с добавкой воды пара должно стать меньше а у тебя получилось испарение больше ))) думай исчо )))

Dry Gin, так с добавкой воды в расчет пара должно стать меньше а у тебя получилось больше ))) думай исчо )))

Dry Gin, так с добавкой воды в расчет пара должно стать меньше а у тебя получилось больше ))) думай исчо )))dee, 28 Февр. 26, 19:47

Наоборот, я её вычел))
Не так просто посчитать скорость вылета этанола, пришлось воспользоваться наработками коллег)
