Расчет скорости выхода примеси из куба и распределение по тарелкам

Ещё, обычно у таких графиков логарифмический масштаб оси Y, можно запросто снять неправильные данные.TVM73, 01 Марта 26, 22:17

Я снимаю ключевые точки, а потом строю формулу. Раньше вручную это делал, теперь пробую с полиномами играться, ребята помогли, спасибо им большое. Правда пока полиномы хуже ручной работы получаются, но зато быстрее и проще на порядок.

Правда пока полиномы хуже ручной работы получаютсяDry Gin, 01 Марта 26, 22:23

японамать... А^В полиномом решать ...

Вот так.

Только этанол я бы считал как положено в массах. А потом бы если нужно перевёл в литры.
И допустим с 10об в паре 47 масс. Иногда это важно.
Ну не могу я не доскоблиться.
И не только я. Котлеты отдельно. Мухи тоже, что бы считать и не сбиться. А там можно и обратно. Один фиг в животе перемешается.

Виктрыч, я объяснял, почему этанол через объём. Потому что в ГХ он так представлен, мг/лАС. Кроме того это удобно для большинства нашего брата - сунул поплавок и вуаля. Примеси везде по массе.

Да всё нормально. Я тоже считаю всякую фигнню. И возникают вопросы, когда оно не сходится. В сети куча калькуляторов и считают по разному. На глаз прикинуть пойдёт. Тогда нах они нужны, если Фалькович справляется. Например пар= куб/(0,082+0,0104*куб) . Рекомендую. Уже в памяти и кальк включать не надо. И в те же 5% попадает. И мозгам полезно.
Жаль, что у меня нет толкового экселя.
Кстати у Циганкоаых есть таблица объёмные/массовые/плотность. И ниже массовые/мольные/кипение/пар масс/пар моль.
Вот кто бы их склеил!!! Даже хрен с этой молью.
Я пробовал ридером в эксель. Ни фуя не получается. Проще вручную забить. Но оно где то же есть!

Виктрыч, у Цыганкова мас и моль. Вот оцифрованные данные
Расчет по диаграмме жидкость-пар.xlsx

Ну да. Мне что бы объёмные использовать приходится врукопашную выеживаться. Допустим 10 на поплааке. Переводим в мас. Это уже 8. Переводим в пар. Уже 47 масс. Переводим в объём. И не сходится, если сразу из поплавка в объём. Где то пох, а у точки эзеотропа, откуда нужно выстрелить рабочую это важно. Что бы люди не получали 97,2 и струя в палец. А мы в дураках.
Вот и хочется эти полиномы снова пересчитать. Что бы с таблицами не возится.
Вот к примеру скиздил данные. Боле мене отформатировал для блокнота, а дальше тормоз. Мой эксель не понимает. Даже даты календаря втыкает местами и хрен поправить.
80.102,67.6613,81.8179
79.7169,71.8881,83.0841
79.3655,75.7604,84.3965
79.0478,79.321,85.771
78.766,82.606,87.2188
78.5239,85.6463,88.7486
78.326,88.4682,90.3675
78.1779,91.0944,92.0817
78.0857,93.5446,93.8968
78.0563,95.8359,95.8182
78.0639,96.7114,96.6176
78.0832,97.5647,97.4352
78.115,98.3967,98.2712
78.1357,98.805,98.6963
78.1597,99.2083,99.1261
78.1872,99.6066,99.5606
78.1931,99.6856,99.6481
78.1991,99.7645,99.7358
78.2053,99.8432,99.8237
78.2084,99.8825,99.8677
78.2116,99.9217,99.9117
78.2148,99.9609,99.9558
78.2118,100,100
Температура, куб масс, пар масс через точку азеотропа. Может кому пригодится.
78.05 по цифири перехлест.

Добавлено через 6мин.:

dee,
Угу. Ты мне уже засылал. Интересует самый финиш. У стабникова там три строчки в следствии возраста.
То есть интересует максимальный теоретический отбор от выбора цели. То есть повторюсь 96,3 это одно. А 96,6 другое. Не говоря уже о 96,8. Ну коробит меня от заявлений про 97 и струю в палец.

Добавлено через 6мин.:

Так то я эту таблицу легко в массив ардуины и пусть она перебирает хоть с какого конца. Ну чуток аппроксимации. Но это опять получатся лично мои тараканы. Нах они лично мне. Их и так развелось и на физическом уровне тоже. А на том свете карманов нет. Гы.
Забьешь этот блокнот в эксель?

Забьешь этот блокнот в эксель?Виктрыч, 02 Марта 26, 09:25

а это куда и для чего забивать ?

Добавлено через 5мин.:

То есть интересует максимальный теоретический отбор от выбора цели.Виктрыч, 02 Марта 26, 09:25

с этим справится датчик температуры NTC плюс внешний АЦП, только желательно поправку на атмосферное давление надо прилепить

dee,
Посмотрел табличку. Самое то по массам. Я тоже начал со своей стороны копать. И на СИ понятнее и удобнее, хотя тоже не очень. Но тут зациклить можно пока либо падишах, либо осёл либо я. На частоте кварца. Пора параллельную тему открывать. С практическим выходом на клапан. Или что у кого есть.

Кто не на бронепоезде. Забиваем в этот массив всё таблицы. Ищем в строке например температуру. Рядом жижа, пар, плотность, коррекция по давлению, рецепт кофе. Выбирай что надо. И наоборот. По рецепту кофе всё остальное. И пользуемся.

Добавлено через 4мин.:

Забить в столбцы. У меня запятые разделительные . Были пробелы, но одинифиг мой эксель не понимает. А СИ как так и было.
То есть там температура, жижа масс, пар масс.
Температура, жижа, пар.
Тот же Стабников только без молей и от температуры.

Виктрыч, ну тут или память забивать константами или процессорное время расчетом по полиному, у тебя в оперативе резервируется 22 строчки по 3 цифры по 4 байта на каждую. А чего массив не двумерный ? перебираешь стобец с температурой пока она не больше/меньше текущей а потом по номеру строчки i, i+1 данные в map() заталкиваешь, тоже самое можно делать с уже готовым массивом самого ФЧ в экселе, что бы ардуиной много не считать.

с этим справится датчик температуры NTC плюс внешний АЦП, только желательно поправку на атмосферное давление надо прилепитьdee, 02 Марта 26, 10:30

А нах он нужен? Если я от хотелок и вводных получаю рабочую, то есть толщину струи и резулирую её краном по расчёту, нах градусник? Я к этому веду. Если время выхода примеси уже считаете, что мешает посчитать выход спирта? На дать 30% на раскиздяйство. А градусник как пожарник. А не весь режим вести в пожарном режиме.

Виктрыч, если поставить точный датчик чуть ниже дефа то он тебе сам всё сделает, автоматом, не нужна никакая математика по расчету флегмового и прочего. Выставил 96,6% и пошел спать. Подход разный.

А чего массив не двумерный ?dee, 02 Марта 26, 10:46

Воттт. Потому что про массив я полчаса назад узнал.
А пяток полиномов из экселя 1972 Андуина считает за полсекунды всю таблицу на 7 графиков. Притормаживать приходится. Думаю на колонне успеет. Гы.
Только на СИ я знаю только первый абзац из всего буквася. Почему сильно и не отсвечиваю.

Добавлено через 6мин.:

если поставить точный датчик чуть ниже дефа то он тебе сам всё сделает, автоматом,dee, 02 Марта 26, 10:54

Угу. Это уже работает. На говно711й. Два НТЦ в мосту и усиление в 1000 подрезать пришлось. Нах иметь 16 знаков.
Типа градусник дельты тарелки. Есть она, эта тарелка. Норма. Стала пропадать, думай.
Ну та же дельта, только не привязаная к давлением. Ну пусть давлению одной тарелки. Из 50ти.

Добавлено через 5ч. 44мин.:

dee,

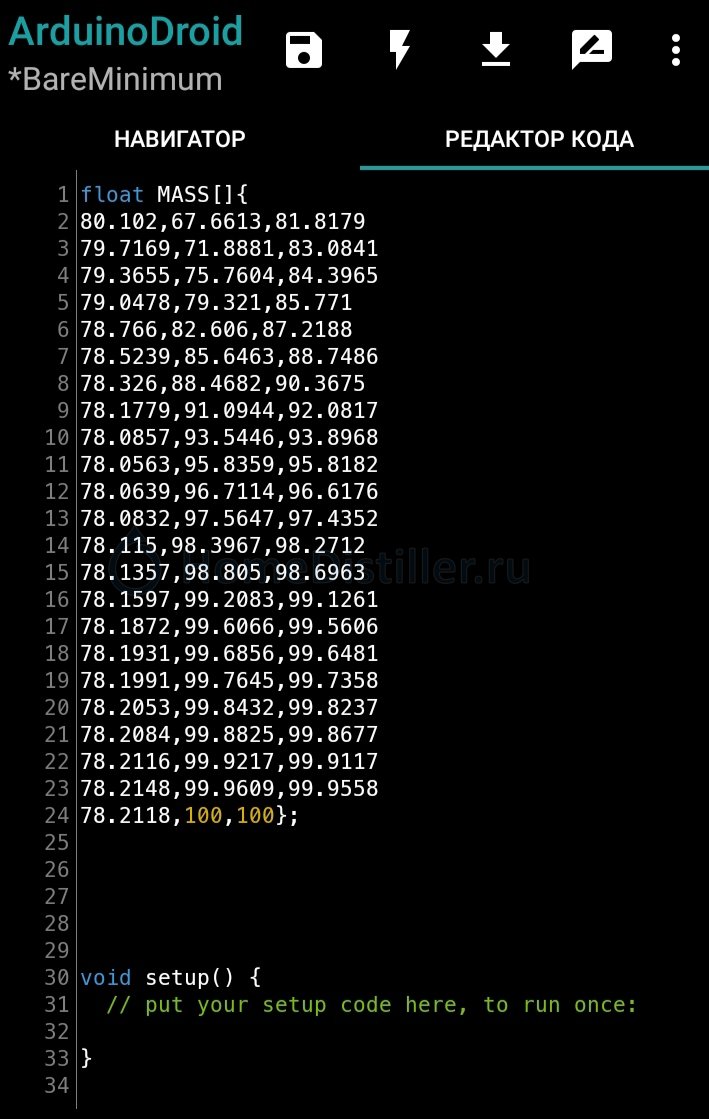

Массив[][3]{тра-та-та};
Как безразмерный в три столбца адекватно работать будет?
Компилл не жалуется.

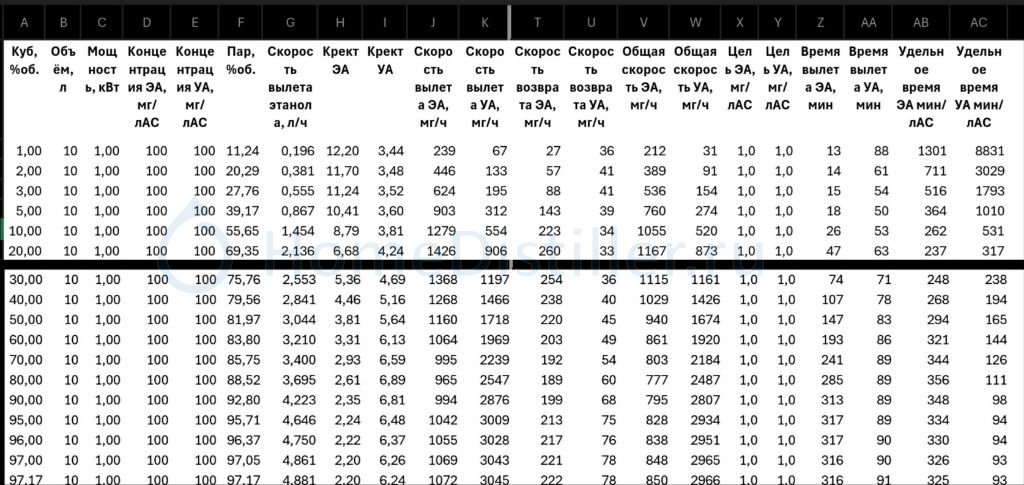

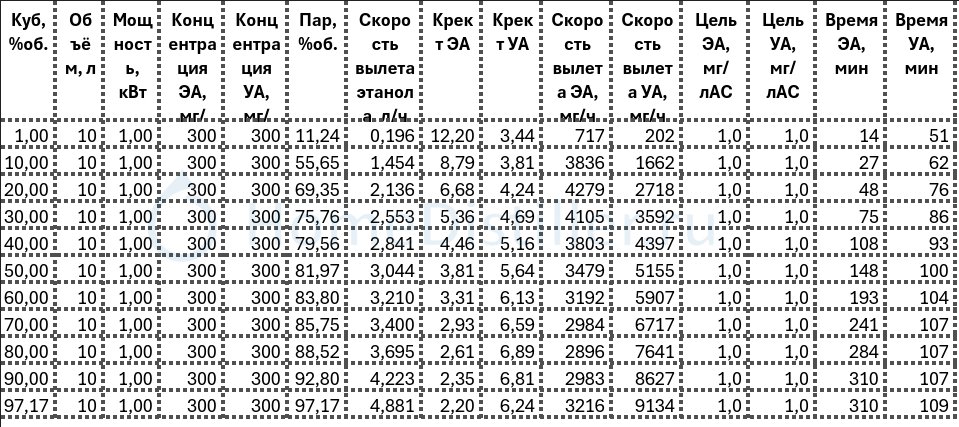

Пока предварительно, учёт возврата.

Это пока некоторая идеализация процесса, ГФ летят, флегма возвращается, ФЧ - бесконечность, но при этом накопления ГФ в колонне не происходит, потому что мы их все выводим сверху. В реальности такого не бывает, разумеется.

Добавлено через 8мин.:

Но мы можем наблюдать общую закономерность. Этилацетат оптимально выводить при навалке 20%об. На крепкой 96+ теряем около четверти энергии. На менее 10% тоже начинаем терять, чем меньше - тем теряем больше.
С уксусным альдегидом всё ожидаемо, его экономичнее всего выводить на крепкой, чем крепче - тем энергоэффективнее. С 96+ экономия по энергии более чем в 5 раз, в сравнении с 10%об.

Этилацетат оптимально выводить при навалке 20%об.Dry Gin, 04 Марта 26, 20:46

с чего бы это, у тебя навалки становится в пять раз больше, это пять раз куб заряжать надо

с чего бы это, у тебя навалки становится в пять раз больше, это пять раз куб заряжать надоdee, 04 Марта 26, 21:02

Это учтено именно в последних столбцах ЭА и УА. Удельное время на лАС.

Добавлено через 2мин.:

На это намекает и скорость вылета ЭА, она самая высокая на навалке 20%об. Она и является решающим фактором.

Добавлено через 20мин.:

В общем, чем больше ТТ в колонне и чем выше ФЧ (оба условия), тем точнее будет выполняться эта табличка. При снижении количества ТТ есть два пути:
1. Оставить ФЧ высоким. Тогда концентрация начнёт расти и возврат ГФ увеличится, что в свою очередь увеличит время их извлечения.
2. Уменьшить ФЧ. Это снизит концентрацию ГФ в отборе, что приведёт к потере спирта.

И возникает риторический вопрос - куда девать накопленную в колонне и не выведенную в отбор головную фракцию))

Это учтено именно в последних столбцах ЭА и УА. Удельное время на лАС.Dry Gin, 04 Марта 26, 21:11

а что потом надо отректить 20% навалку тоже учтено ? так в паре 30% воды, у которой в три раза больше теплота парообразования

а что такое "общая скорость " ?

а что потом надо отректить 20% навалку тоже учтено ?dee, 04 Марта 26, 23:05

Это нет, не учтено)) Как и нагрев куба)) Это мы учтём после. А пока строго по головной фракции, по основным двум примесям.

а что такое "общая скорость " ?dee, 04 Марта 26, 23:05

Суммарная. То, что вылетает из куба, минус то, что возвращается, чтобы заново вылететь. Слово не лезло в табличку, нашёл более короткое))

"Десять Карл", десять лет.
