Нулевая Тарелка - Буфер Тарелка - для ректификации спирта в плёночном режиме

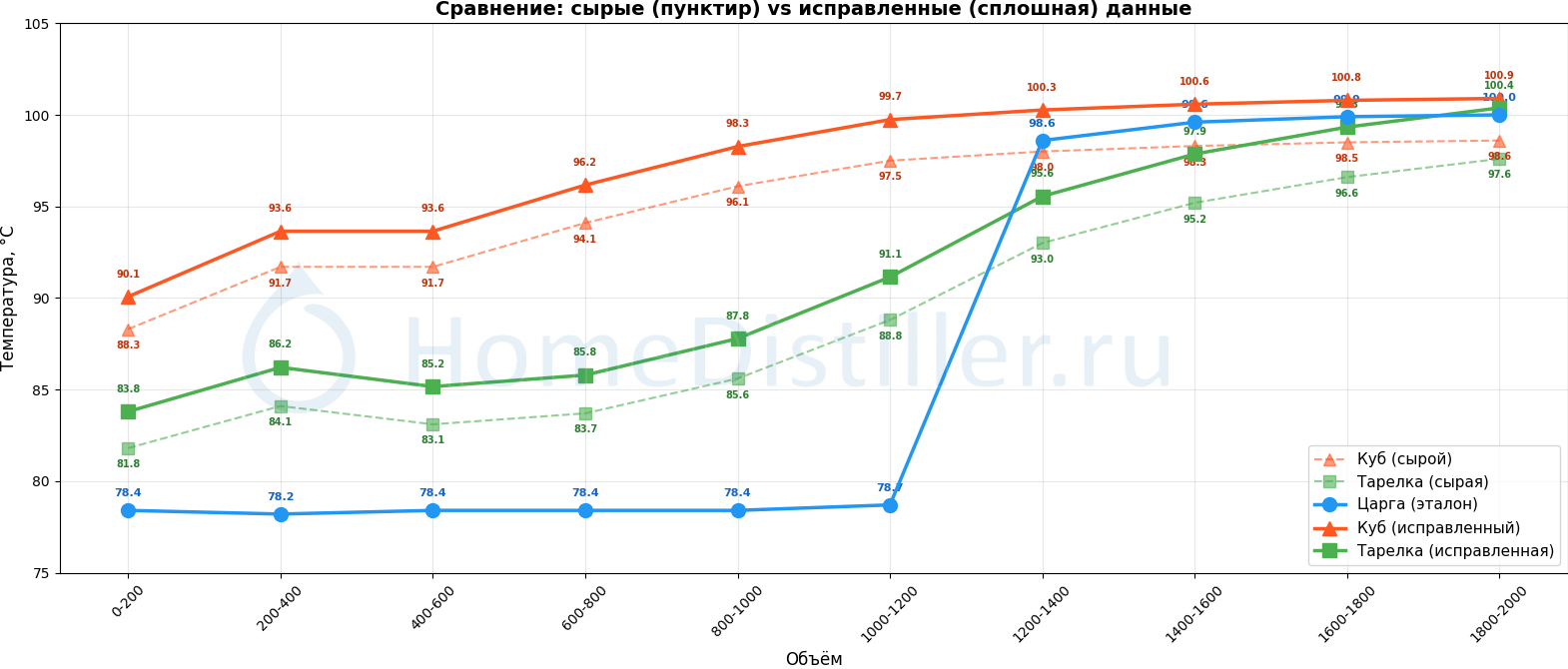

Графики

Перед 5 отбором между царгой (25см от низа) и температурой пара в кубе - 20 градусов разницы.

Перед 6 отбором (1000-1200):
Температура пара в кубе 99.0 это ~0.3% спирта
Температура жидкости в тарелке 91.0 это 15% спирта в тарелке

Потом в колонну зашла вода (98 градусов).
И на 7 отборе выдавливается спирт из колонны. (95%)
на 8 додавливается. (65,5%)

Потом в колонну зашла водаPierre_Gringoire, 30 Мая 26, 15:46

Вода в колонну заходит не потом а сразу с момента закипания СС в кубе.
И находится в колонне весь процесс.
Разница только в её количестве по высоте трубы.

Кот Бегемот,

Сейчас в резерв на чердак переместился.)

Сховай понадёжней,мало ли вернуться те времена

между царгой (25см от низа) и температурой пара в кубе - 20 градусов разницы.Pierre_Gringoire, 30 Мая 26, 15:46

Для объективности следует измерять температуру в жидкостной зоне.

Для объективности следует измерять температуру в жидкостной зонеSIARHEY, 30 Мая 26, 23:47

- правильное замечание, так как температура в паровой зоне над "тарелкой" средняя и определяется смешением пара кубовой ССЖ под тарелкой (выше) и пара испаряющегося из "тарелки" (ниже). Из этого следует, что из более низкоспиртуозной ССЖ куба вылетает больше компонентов сивухи, в соответствии с К рект., которая потом возвращается в тарелку и снова испаряется в колонну. А без тарелки спиртуозность куба была бы выше и меньше сивухи вылетало бы из куба в колонну ИХМО. Эффективность данной тарелки по удержанию хвостовых и НПП фракций вызывает сомнения, а товарный спирт характеризуется не только крепостью, но и количеством примесей в нём.

Тарелка ничего не держит, и ничего не удерживает.
Задача тарелки дать непрерывный сильный поток пара. Внутри малого объема постоянно кипит крепкий спирт (высоко спиртуозный возврат).
Всю работу по удержанию, по разделению делает колонна, если ей дать поток пара-спирта.
Тарелка является проточным элементом, в ней конкретные элементы и соединения не копятся, сколько затекло, столько и перелилось.(+ на ней кипение происходит.)
В конце ректификации тарелка полная жидкости, и миска в тарелке тоже полная жидкости. Тарелка не осушается.

Тарелка не является левитирующим элементом, Тарелка не в вакууме находится, У нее нету отдельной подогревалки.
Вся энергия на кипение внутри тарелки берется из окружающего пара, окружающий пар охлаждается, что то конденсируется прямо внутри куба (не входя в колонну, по сути это дефлегматор внутри бака), и тарелка кипит.
И конденсируется именно самые тяжелые высокотемпературные сивухи.
По разнице температуры между паром и жидкостью можно посчитать сколько киловатт энергии входит в содержимое тарелки, и сколько пара генерится.
ТО что вылетело из куба (снизу), частично отдает свою энергию содержимому тарелки.

Результат есть, в стабильности работы, и в количестве отобранного спирта, куб выжат в ноль.

Pierre_Gringoire,

Что это такое: стабилизация колонны?Alex6103, 20 Мая 26, 12:18

Мне тоже интересно при сравнениии до и после, в чём отличие - без стабилизациии и с стабилизацией? Какой параметр стабилизирует или какие переходные процессы?

Мне тоже интересно при сравнениии до и после, в чём отличие - без стабилизациии и с стабилизацией? Какой параметр стабилизирует или какие переходные процессы?kvmi, 01 Июня 26, 12:18

Ну так возьми и сделай тест

Еще раз внимательно прочитал первое сообщение темы. Вроде и теория, и расчеты, и даже эксперимент, НО ТАК И НЕ ПОНЯТНО: В ЧЕМ ПРЕИМУЩЕСТВО тарелки перед обычной РК? Есть только высказывание:

Выход спирта увеличиваетсяPierre_Gringoire, 17 Мая 26, 15:54

А на сколько он увеличивается в МЛ в сравнении с ректификацией на РК без тарелки?

Добавлено через 11мин.:

Результат есть, в стабильности работы, и в количестве отобранного спирта,Pierre_Gringoire, 31 Мая 26, 23:38

А какого качества этот спирт в сравнении с РК без тарелки? И что с головами в этом спирте? По идее тарелку следует заполнять после отбора голов, иначе они размажутся по всему погону(эффект описан в теме про ПБ)

куб выжат в нольPierre_Gringoire, 31 Мая 26, 23:38

Ну выгнал в ноль хвосты и что? В чем преимущество? При обычной ректификации тоже можно хвосты в ноль выгнать.

Тарелка не осушается.Pierre_Gringoire, 31 Мая 26, 23:38

А у тебя под колонной узел полного отбора есть? Ты его открывал перед тем как с колонны в куб стекало после выключения?
Ну и как пахнет содержимое тарелки, на которой по твоему мнению вся дрянь конденсироваться? Если верить тебе, тарелка должна вонять, а кубовый остаток пахнуть приемлемо...

Моё имхо.
Ни какая рриблуда, ни буфер, ни тарелка, не дадут больше выхода, они спирт не делают, сколько есть в кубе, столько и можно забрать.
Другое дело, что не всегда целесообразно забирать все, при уменьшении крепости вскубе уменьшается отбор.
В некоторых конструкциях, буфер, это частично нивелируется избыточным фч сначала процесса.
Но это все здорово только на позднем этапе ректификации, когда в кубе к 96С, до этого времени при нормальном фч 4 флегмы хватает.

И если уж хочется дожимать досуха, то стоит рассмотреть подачу спирта под деф, не меняя нагрев и скорость отбора, "посолить", тогда гарантированно, с предсказуемым результатом.

стоит рассмотреть подачу спирта под деф, не меняя нагрев и скорость отбора,svarnoy, 01 Июня 26, 18:48

А откуда брать спирт то?
Из того что уже отобралось? смысл гонять по кругу!
Или ещё как то?

А откуда брать спирт то?Урий, 01 Июня 26, 18:59

Из под ЦП во время отбора голов брать и наполнять этим ёмкость буфера, а не сливать в него из колонны, а то что из колонны напрямую в царгу буфера(огрызок)...ну только головы должны помещаться в ЦП до точки отбора в буфер, это надо подбирать или считать.

А откуда брать спирт то?Урий, 01 Июня 26, 18:59

Из уже готового до этого.
Смысл в скоросте отбора, быстрее с куба заберем остатки.
по мне все это баловство, и после 96С в кубе отбирать нечего, проще купить кило сахару лишнего

Смысл в скоросте отбора, быстрее с куба заберем остатки.svarnoy, 01 Июня 26, 19:48

Для скорости отбора недурно бы ещё под буфер поставить прикубник, к концу отбора голов в нем считай половина спирта будет, а если в него ещё и ТЭН поставить и исхитриться оба вывести на температуру кипения воды одновременно...ну только ректить сразу брагу естественно, чтоб тэны не сушить.

Для скорости отбора недурно бы ещё под буфер поставитьbardo, 01 Июня 26, 19:56

Предложеная мною метода как раз таки делает ненужным ничего ставить доп.

Предложеная мною метода как раз таки делает ненужным ничего ставить доп.svarnoy, 01 Июня 26, 20:05

Что за метода?

Что за метода?bardo, 01 Июня 26, 20:30

И если уж хочется дожимать досуха, то стоит рассмотреть подачу спирта под деф, не меняя нагрев и скорость отбора, "посолить", тогда гарантированно, с предсказуемым результатом.

bardo, Ну он же написал,то что уже накапало херачим обратно в колонну.
Типа насыщаем её спиртом и тем самым не даём хвостам забраться повыше.
Как по мне-извращение и усложнение процесса.
Не к ночи вспоминать конечно но кое кто этим мается.

ничего ставить доп.svarnoy, 01 Июня 26, 20:05

кроме дозирующего насоса.

посолитьsvarnoy, 01 Июня 26, 20:55

Что ты имеешь ввиду под посолить?
