Ректификационные колонны (самодельные)

истину узнать хочется.   Это я про размеры ,основная труба ВР 46, вход в дефлегматор 18.Янн, 05 Марта 14, 22:45

Если внешний возврат флегмы сможет пропустить всю флегму в колонну - ничего плохого на таком заужении не будет. Немного возрастет давление перед входом в деф, и соответственно поднимется давление в кубе (но это единицы мм.рт.). На работе это не должно никак отразиться.
Заужения чреваты захлебами в тех местах, где есть противотоки пара и флегмы! В таких местах  увеличивается скорость пара и возрастает количество флегмы на единицу площади!

Владимир 1970, не успел... В_Б аж разжевал....

alexeyT,Лех, да напиши ты парню  Янн,что все у него будет нормально с этим заужением. А то совсем хлопца затиранили. )))
Владимир 1970, 06 Марта 14, 09:26

Янн:- Народ, дело не во мне , а дело в истине. На форуме конкретно нет обоснованного ответа на этот вопрос. Говорят это плохо. А почему? Возрастёт давление в кубе от этого заужения ?  Сомневаюсь . Сопротивления насадки с флегмой значительно выше   сопротивления заужения в дефлегматоре и именно это влияет на давления в кубе (мы не берём сейчас в расчёт мощность тенов), а значит и выше насадки давления повышаться не будет так как сопротивления насадки с флегмой выше сопротивления этого заужения.Если давление стабильно  и не зависит от заужения в верху колонны ,то и на работе колонны сказываться это не как не будет.
Ну вот такие мысли в моей голове. Может я и не прав, поправьте.

Если внешний возврат флегмы сможет пропустить всю флегму в колонну - ничего плохого на таком заужении не будет.V_B, 06 Марта 14, 10:41

Янн:- Владимир , спасибо значит мысли мои наверное правильные.
Народ, не могу сразу "разобраться" с форумом,так что извините за запоздалую реакцию на ответы.
Ну а с этим заужением разберусь ,как сделаю колонну.  Буду его уменьшать до тех пор ,пока не начнёт расти давления в кубе (при определённой мощности нагрева)Колонну буду испытывать без насадки Сперва на воде ,потом в режиме дистилляции.

Буду его уменьшать до тех пор ,пока не начнёт расти давления в кубе (при определённой мощности нагреваЯнн, 06 Марта 14, 11:32

а каков сакральный смысл данного действа?

а каков сакральный смысл данного действа?
alexeyT, 06 Марта 14, 11:36

Янн:- Узнать минимальный ,допустимый размер этого диаметра .Настанет момент ,когда начнётся повышение давления в кубе. И если это давление ,будет выше давления (когда колонна с  насадкой), значит это и будет минимально допустимый размер этого заужения. Как то так.

Узнать минимальный ,допустимый размер этого диаметраЯнн, 06 Марта 14, 11:45

Тогда уж начинай с малых диаметров. Ф1 мм например

Что с того, что ты узнаешь? Толку 0,000

Янн, а какой смысл от такого знания? На что это потом повлияет?
Можно даже примерно посчитать, на сколько может вырасти давление в кубе без ущерба работе - высота столба спирта в узле возврата деленная на 10 метров и умноженная на 760 = примерная прибавка давления - а дальше спирт не сможет перетекать в колонну и прорыв пара в деф через трубку возврата!!!
Вот только для чего этого добиваться?

Янн, угу... на воде...
совет - не теряй время, делай как задумал в начале.
есть множество факторов, которые повлияют на этот параметр, да и пользы от его нахождения при локальных условиях минимум... даже от конструкции дефа многое будет зависеть...
ну, узнаешь, что достаточно 10 мм при....(10 параметров)...
изменились параметры, изменился Фмин...
а прок какой?
за это время литров 10 спирта можно выгнать...
поиграть с давлением, с ФЧ... намного более увлекательно!

Ну вот такие мысли в моей голове. Может я и не прав, поправьте.Янн, 06 Марта 14, 10:59

Здесь всё в комплексе надо смотреть - на само заужение и на расстояние от заужения до насадки или до димрота(например) - поскольку захлёб бывает и там и там...
В заужении на сколько-то повысится скорость пара..После заужения - опять понизится..Но существует некоторая инерция - после заужения скорость пара нормализуется не скачком - на срезе окончания заужения, а спустя некоторое расстояние, которое пролетает пар с повышенной скоростью,пока не произойдёт замедление до начального значения..
Например неправильно выбранное расстояние между перегородками(малое) в перегородочном узле отбора гарантированно приводит к захлёбу при расположении насадки(или путанки) близко к перегородкам..При "отодвигании" опорных путанок от перегородок - захлёб уходит...
Аналогичная ситуация бывает и при попадании пара с повышенной скоростью на витки вертикально расположенного димрота - особенно при малом зазоре между трубой и димротом...
В каждом конкретном случае - имхо, надо отдельно смотреть - приведёт ли заужение к захлёбу или нет и как подобного можно избежать..
Главное - чтоб поток пара повышенной скорости не задувал флегму вверх...

Янн, Даже если заужение будет 10 мм то же всё будет работать, лишь бы флегма туда не попадала.

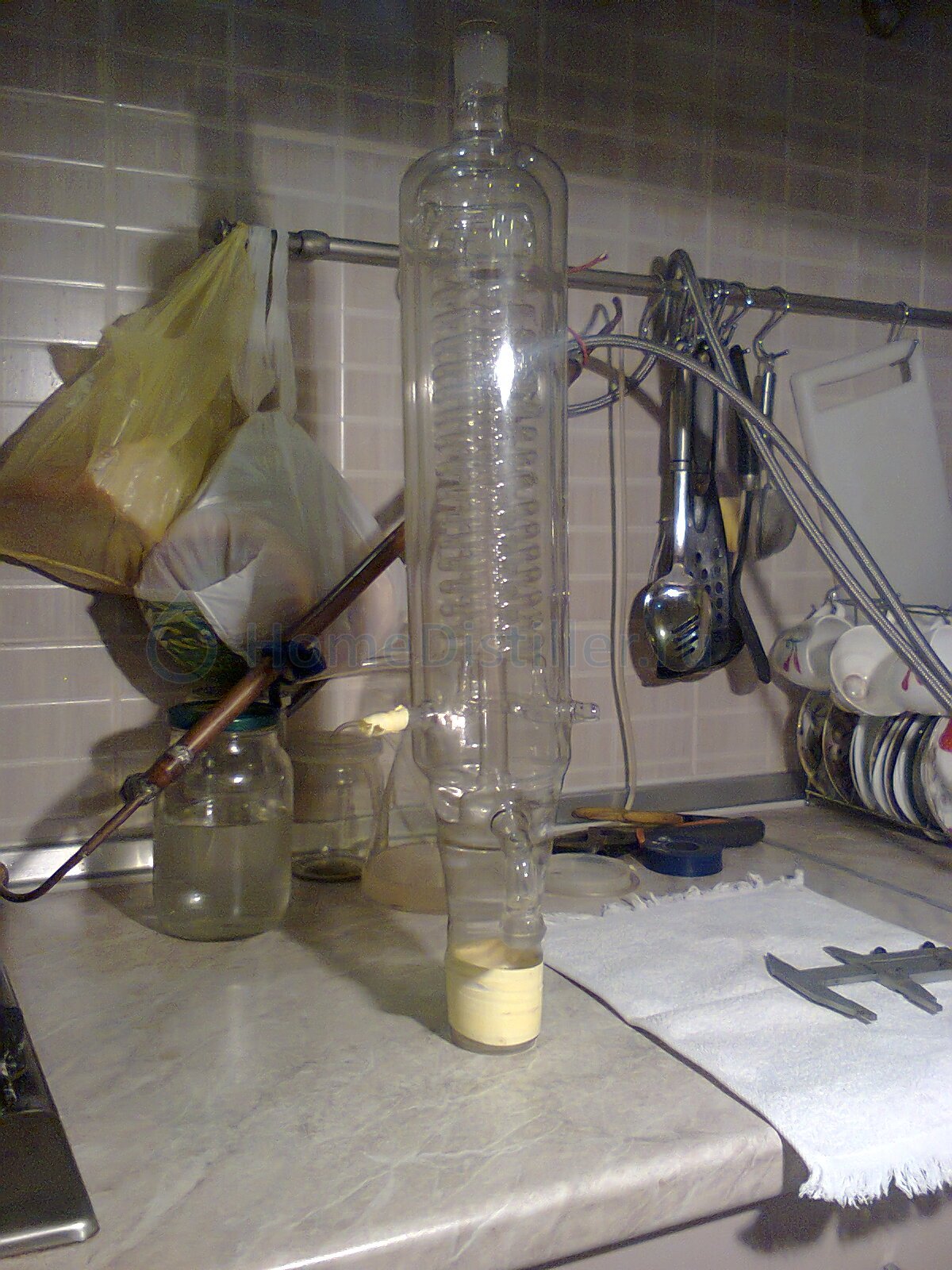

У меня есть стеклянный деф с трубой 54 и заужением до 10

конечно возврат внешний.

grov, Олег, у него ВНЕШНИЙ возврат....

Янн:- Зачем? На форуме было озвучено что заужение в верху это плохо. Найти истину.
     Можно дефлегматор к колонне крепить по иному. К примеру ,себе заказал переход с трубы ,как на рисунке  ,верхняя часть с резьбой на 3/4". Что позволит закрепить дефлегматор,без сварки и пайки,он будет легко заменяемый ,можно использовать сильфонную подводку и сам дефлегматор перемещать во всех плоскостях.
Народ, опять не успеваю за Вами

Янн, ты толи не читаешь. толи не врубаешься...
при ВНЕШНЕМ возврате ф заужения НЕ критичен... сорри..

alexeyT, Лёша..Я только общие примеры привёл...
При внешнем возврате обыкновенное двухсантиметровое колено(гидрозатвор) гарантировано защищает от прорыва пара в дефлегматор по сливной трубке во всё разумном диапазоне кубовых давлений при ректификации..
Ежели сделать из колонны вход в ДЕФ 4-8ми миллиметровым - то, может, и прорвёт..А так - вряд ли..

grov, да до фига можно вспомнить примочек. но к вопросу ЯННа это не относится...
уже человек 5 ему отписались, начиная со вчерашнего дня - "делай!"

 Янн:- Вот железо

.Трубы - титан НД 50 ВД 46. Переход  нерж 46мм на 3/4" , для соединения с баком  сгон  с шайбой нерж ,гайка титан. Дефлегматор -термос ,димрот - сильфонная подводка . Бак- пивной кег на 30 литров,горловину буду паять латунью снаружи ,изнутри шов промажу силиконом. Врежу два тена по 1,5 кВт

Подайдёт ли холодильник, или сделать поменьше. И ещё вопрос ,от чего взять кран для регулировки отбора. Насадка -мочалки

Кран нужен игольчатый, примерно такой
http://aquakut.prom.ua/...til-14jako.html

Янн, холодильничек не детский....
если игольчатый и ШИМ - дорого. на первое время зажим Гофмана на силикон с проволокой внутри подойдет.
продается в ЛАБТЕХЕ.
поищи посты Славы61

svd8, сам то пользуешься таким краном?
