Ректификационные колонны (самодельные)

Винокурофф, при отсутствии "косяков" захлеб всегда начинается сверху...

Винокурофф, при отсутствии "косяков" захлеб всегда начинается сверху...
alexeyT, 04 Марта 14, 23:57

Сверху, это ясное дело. А что тогда нижний захлеб? Колонна сразу захлебнулась внизу или верхний перешел в нижний или вся колонна захлебнулась? В общем, как выглядит нижний и какие есть предпосылки для возникновения его?
Хотя еще вопрос. Почему сразу снизу захлебнуться не может внизу из-за значительного заужения? Я думаю, что может, а без насадки не может. Там где заужения, даже очень значительные насадки быть не должно,ИМХО.

Винокурофф, 1. сверху вниз
2. косяки внизу - заужение с насадкой, сетки и т.п.

не ошибся?alexeyT, 04 Марта 14, 23:24

нет. Потому и написал "почти". Верхнее заужение в таких единицах мм легко компенсируется небольшим уменьшением подаваемой Р. С нижним сложнее хотя бы из-за большей инерционности системы за счет находящейся ВЫШЕ заужения насадки

Винокурофф, 1. сверху вниз
2. косяки внизу - заужение с насадкой, сетки и т.п.
alexeyT, 05 Марта 14, 00:05

Правильно, значит, я мысль  до конца довел.

Гонево,
1. перейди  на полдюйма(ф вн=15) с ф40 внизу. Что произойдет?
2. перейди на полдюйма перед дефом....
Валер, не вынуждай...
лазать по постам 3х летней давности, картинки с плейта рисовать....
цифирки  считать по плотностям...
неохота на ночь

Пожалуй сегодня все переделаю, чтоб по классике и без ромашки, то ли будет то ли нет, а цыганскую тему мы исключим.

Добрый день, уважаемые форумчане!
Посидел немного, поизучал форум и нарисовал свой будущий аппарат для того чтобы не бегать в магазин (а то у нас тут правительства меняются как перчатки - не хочу непонятно кому акцизный сбор отдавать :-). Почему сразу в бой, а не куча вопросов в разделе "отдельные узлы оборудования" - считаю, что ничто не учит человека лучше чем практика :-)

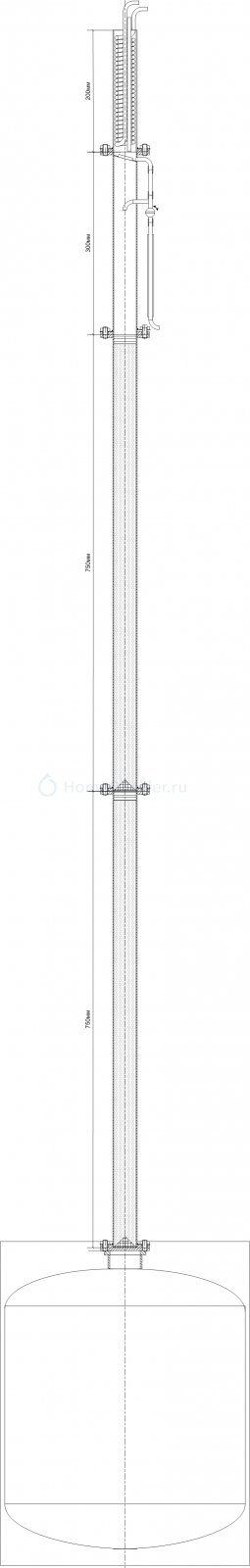

С картинкой не получилось чот - пишет ошибка базы данных, вставляю код со ссылкой на полную картинку:

Расчетные данные (задача): получение СР 96%об >= 1 л/ч при ФЧ>4, получение СС (без царг) 50% об >= 4 л/ч при Ф=0 с помощью одной палки длиной 2 метра, которая стоит (когда не используется) на балконе и в процессе не занимает всю кухню.
Что получилось:
1. Основа - труба 12Х18Н10Т Ø40х1, L = 2 м., поделена на секции: 2х750 мм - царги, 300 мм - узел отбора+"брызгоунос" (наверное), 200 мм - дефлегматор
2. Димрот - трубка 12Х18Н10Т Ø6х1, L = 2,3 м., расcчитывался по калькуляторам
3. Насадка... Насадка?! НАСАДКА!!! - пообщался с Валерием (который Гонево, цифры привожу сравнительные)СПН за 100 у.е. или РАН за 200 - 400... пока, как и все ГУРУ этого форума бум тренироваться на "кошках", т.е. на мочалках.
4. Для охлаждения СР на выходе из дефлегматора прямоточный холодильник с рабочей длиной 135 мм.
5. Все это добро планируется водрузить на пивной КЕГ 50 л. в нем гоним СС, а после двух заходов - запускаем ректификацию.
6. "Отопление" - планируется 3 шт. ТЭНа по 1 кВт  параллельно дну КЕГа, для гибкого управления. Пока без регулятора мощности (у нас чот так получилось, что стоит он 150 у.е. - пока надо скелет нормальный собрать, денег и так не хватает), но возможностей регулировки сейчас от 05, до 3 кВт должно хватить. Планировал что будет работать в штатном режиме от 1 кВт. А там эксперименты покажут.
7. КИП на сейчас: два термометра один непосредственно над узлом отбора, второй на 2/3 высоты РЧ колонны, Манометр в кубе и клапан аварийного  сброса давления.
8. Оценочный бюджет строительства с насадкой СПН, с регулятором мощности около 700 у.е. получился.

Хотелось бы вашей справедливой критики и помощи в поисках ответов на вопросы:
0. Возможно, я обрекаю себя на геморрой привязываясь именно к данному типоразмеру трубы. Не раз бывало: вроде для тебя подходит, и вроде не дорого, а как начинаешь стыковать с фитингами, соединениями, отдаешь такую кучу денег, что лучше бы на начальном этапе взял за основу более подходящий типоразмер. Прошу дать совета.
1. Как корректно и удобно сделать соединение колонны с КЕГой?
2. Соединения между секциями я нарисовал пока фланцы, но чот меня гложут сомнения, что найду. Посоветуйте пожалуйста, как можно решить вопрос унифицированно сделать разъемные соединения?
3. Не испортит ли процесс флегма льющаяся на насадку с высоты 160 мм?
4. Как вы в узкое горло КЕГа засовываете ТЭНЫ и потом держите их чтобы закрепить??? :-)
4. Я видел тут есть и из Донецка (Украина) одноклубники - прошу поделиться информацией где лучше комплектовку для творчества добывать.

Целиком и полностью полагаюсь на вашу поддержку. Это мой первый "опус" прошу не серчать и дать скидку на первый раз. Но я честно старался не нарушать правил форума. Всем удачных дистиляций и ректификаций! :-)

Основа - труба 12Х18Н10Т Ø40х1Olsergey, 05 Марта 14, 13:18

Бери полтинник

Димрот - трубка 12Х18Н10Т Ø6х1, L = 2,3 мOlsergey, 05 Марта 14, 13:18

ОООчень мала длинна

"Отопление" - планируется 3 шт. ТЭНа по 1 кВтOlsergey, 05 Марта 14, 13:18

А один на 3 КВт не проще?

Как корректно и удобно сделать соединение колонны с КЕГой?Olsergey, 05 Марта 14, 13:18

Молочная муфта, кламп и т.д.

Как вы в узкое горло КЕГа засовываете ТЭНЫ и потом держите их чтобы закрепить??? :-)Olsergey, 05 Марта 14, 13:18

Нахрен его туда совать? Ввари его через переходник в кег.

1. снизу молочная муфта. остальное - клампы
2. царга с УО - полупустая, сделай второй УО, пастеризации . и натолкай насадку между 2мя УО
3. в 10 см от низа ввари трубку отбора сивухи
4. для более 1 литра/час труба нужна поширЕЕ...
5. ИМХО.  СПН-3 или 10гранка

сделать соединение колонны с КЕГой?Olsergey, 05 Марта 14, 13:18

Такими штуками http://molmash-komplekt.ru/soedinitelnaya-armatura.html к кубу муфтой, меж себя можно и клампами. По ТЭНам лучше 3 по 1кВт(как ты и планируешь), чем 1 на 3кВт. На этой длине и диаметре нормально будешь получать от 0,5л хорошего спирта в час. Цифрами трясти не буду, не умею. 2,3 м трубки димрота хватить тебе должно.

флегма льющаяся на насадку с высоты 160 ммOlsergey, 05 Марта 14, 13:18

А зачем тебе эти 16см? обрежь и всего делов, колонна покороче станет, без изменения характеристик.
Вон и Леха уже написал похоже.

ОООчень мала длиннаalexeyT, 05 Марта 14, 13:28

А чем агрументируете, мож расчеты какие-то имеются на это счет? Я раньше трошки занимался теплотехникой (чтобы сконденсировать 1 литр спирта надо отнять у него 377 кДж), да и выложенные калькуляторы расчета теплообменников не вызвали ни у одного форумчанина отрицательных эмоций.

1. снизу молочная муфта. остальное - клампы
2. царга с УО - полупустая, сделай второй УО, пастеризации . и натолкай насадку между 2мя УО
3. в 10 см от низа ввари трубку отбора сивухи
4. для более 1 литра/час труба нужна поширЕЕ...
5. ИМХО.  СПН-3 или 10гранкаВладимир 1970, 05 Марта 14, 13:36

Прошу разъяснить - клампы эт где достать можно (не место а специализация этих мест интересует), для более 1 литр в час достаточно будет 50 мм внутр диаметра? Про СПН я знаю, буду стремиться, но это считай четверть бюджета - все с "0" - чуть позже, главное собрать кудой ее засыпать и хотябы воды дистилированной наделать на радостях :-)

Olsergey, цитата не от меня, поправь, плиз...
мое имхо - хватит на 1200-1500 ватт, а больше у тебя и не будет...

клампы эт где достать можноOlsergey, 05 Марта 14, 13:48

ну я ж тебе для образца ссылку кинул, не открывается что ли? Их еще молочными муфтами обзывают. Там где пищевым оборудованием барыжат.

2,3 м трубки димрота хватить тебе должноВладимир 1970, 05 Марта 14, 13:36

При каком расходе воды? Вообще мне димрот и 6-ки не понравился - очень трудно трубка продувается. А вот из 4-х метров 8-ки мне намотали - лепота!

Винокурофф, на 1 квт и метра 8ки многовато будет...

alexeyT, Ну я легких путей не ищу. Я с этим димротом собирался и дистиллировать вдувая 3 КВт, но потом из экономии высоты и фитингов решил царгу пастеризации присобачить прямо к дефлегматору. А постоянно насыпать и высыпать из него насадку  не хочется. А что, если такой деф с ЦП прикрутить на НБК?

Винокурофф, так и поясняй - деф универсальный, рассчитан на повышенную мощность более 3х квт для дистилляции...

При каком расходе воды?Винокурофф, 05 Марта 14, 15:23

не знаю, не считаю. Но димрот из 3м 6-ки с длинными усами проглатывает 3кВт не напрягаясь. Половина корпуса холодная. Димрот правда медный луженый, но думаю значительной разницы не будет с нержей.
