Ректификационные колонны (самодельные)

vfcnth77, Тута про это можно прочитать.Я,правда,силиконовую трубку Ф12 использую...или Ф15 не помню.
[сообщение #11551247]

Янн:- Всем доброго времени суток. Решил сделать колонну,вроде бы всё ясно и понятно .Но .... . Решил паять латунью.Допустимо ли?

Решил паять латунью.Янн, 03 Марта 14, 22:31

Не нужно паять латунью.Олово, серебросодержащий припой или аргон.

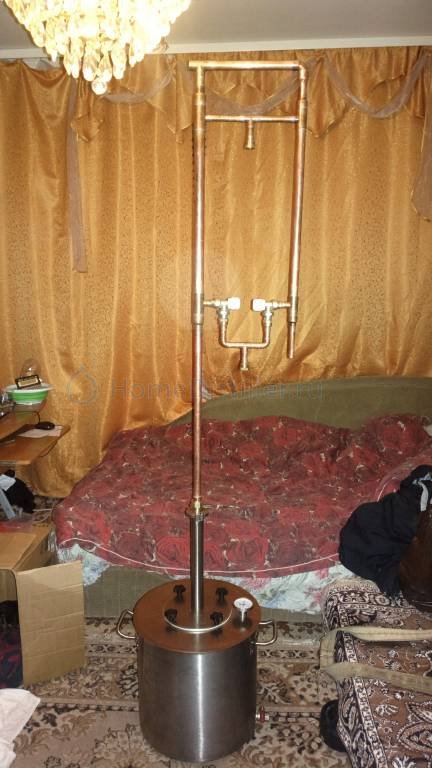

Вот!

Буду сегодня испытывать, вечером отпишусь!

гоша-05,Это не ректификационная колонна. Это типа"тромбон", "БКМ".

Добрый день,господа.Хочу свою колонну установить отдельно от куба. Тоесть куб будет стоять на газовой плите а сама колонна прикручена к стене.Вопрос:как и чем их можно соединить.
Спасибо.
vfcnth77, 02 Марта 14, 18:19

Гибкой нержогофрой . Только зачем тебе на газу работать ?. ( Рано или поздно полыхнет - жевали уже раз 100). Брось эту затею - переделывай все под электротены.

Хочу поблагодарить за оказанную помощь в создании форум а также Сергея1972 за дружеские наставления и советы ,Николая гада соленого за прототип моей колонны , Михаила0501 - как основоположника ! Игоря223 за электроприборы трубы и насадку , Дегыча за насадкуи всех остальных !
Мужики сваял новую колонну 41 вн х 1500  ,
насадка 3.5 , отбор голов с дефлегматора , отбор тела 15 см ниже верха насадки (пастеризация), отбор сивухи 6 см выше низа насадки . напряжение на входе 200в (рм-2), тен рабочий 1200вт,  давление 15 мм ртути ,( делал и 10 мм ртути но разницы не почувствовал )
отбор тела 800 мл до 95 в кубе
отбор голов параллельно телу мл 20-30 в час
отбор сивухи параллельно телу 10-20 в час
Спирт по истечении суток 96, с х..ем  мерял при 20 целсия асп3
что обрадовало так это то что в подголовниках ,а в теле и подавно нету запаха пыли - мокрой земли , этот запах присутствует в отборе с низу т.е в сивухе ! датчик температуры присобачил снизу 20 см от куба банально примотал под утеплитель,старт стоп на 0.2 градуса
Забодяжил сортировку - жестковата , присутствует запашок химический (труба новая ,насадка новая ) через сутки уже получше ,прогнал через БАУ -НОРМАЛЬНО ,но жестковата , сделал эксперимент -после бау прогнал 1.5 литра через барьер 6 раз ! и на те водка сладкая мягонькая ! пьется без закуски замечательно ! ничего не добавлял в сортировку

в первый раз получилось чтото путное !

Сергея1978deathless, 04 Марта 14, 14:27

1972 ?

Пожалуйста подскажите по .колоне.Решил сделать самостоятельно.из того что было.Молочные муфты ДУ40 и трубы д50.Поскольку по диаметру они не стыковались пршлось подгонять под те параметры что были. В результате вышло некоторое заужение диаметра по трубе где то см 10.Не отразится ли такое конструктивное заужение на работе колоны в дальнейшем.

конструктивное заужениеminj53, 04 Марта 14, 17:56

влияет на работу однозначно. Но в некотор. случаях совсем мало. Если колонна посредине НА СТОЛЬКО заужена, или возле куба, то это худшие варианты,-лучше исправить, если только возле самого дефа, то почти безобидный.

муфты ДУ40 и трубы д50.minj53, 04 Марта 14, 17:56

В местах заужений исключи насадку, уложи путанку не плотно.

Приветствую всех!!!
Строю РК, возникает много вопросов, пока нужно вварить трубки 8мм для термодатчика по сантиметрам подскажите куда для первого и второго примера
вот что пока получается

так хочу получать НДРФ

а так спирт

В результате вышло некоторое заужение диаметра по трубе где то см 10minj53, 04 Марта 14, 17:56

Может быть на 10 ММ , а не сантиметров ?

пока нужно вварить трубки 8мм дляОлегич, 04 Марта 14, 18:11

Я бы вваривал по Д трубки, чтоб в неё входила силиконовая плотно, а в силиконовую плотно вставлялся датчик, будет показывать точнее. Для спирта вваривай ниже к кубу 10-20 см, для НДРФ перед дефлегматором в паровую зону и чтоб флегма не попадала на него.

Спасибо!!!
Я так понял при супердистиляции я ввариваю на клюшке где изгиб, так???
Для спирта достаточно 20 см от куба???
датчик будет управлять отбором путем ИРТ-120
Диаметр датчика гильза 6мм

Да в том-то и дело что 10см и как раз этот конус на соединении царг.

10см - это наверное длина заужения!?
  "Ну, я так думаю"

влияет на работу однозначно. Но в некотор. случаях совсем мало. Если колонна посредине НА СТОЛЬКО заужена, или возле куба, то это худшие варианты,-лучше исправить, если только возле самого дефа, то почти безобидный.
Гонево, 04 Марта 14, 18:02

не ошибся?
а не наоборот ?

не ошибся?
а не наоборот ?
alexeyT, 04 Марта 14, 23:24

Да! Почему же тогда делают колонны располагающиеся не на кубе, а рядом,и соединены куб с колонной шлангом. Там заужение ого-го, как раз между кубом и колонной.
