Ректификационные колонны (самодельные)

собственно весь алгоритм основан на применении правильного датчика. существуют датчики с нелинейным изменением параметров от температуры. например обратный ток диода увеличивается в 2 раза при изменении температуры на каждые 10град. значит у него квадратичная зависимость.есть другие датчики с еще большей нелинейностью.кроме этого можно программой реализовать любую функцию в уже существующем термометре на ds18b20.  схема обработки сигнала в таком случае получается черезвычайно простой. даже эти две микросхемы можно не использовать. они нужны только для коррекции и выбора режима (работа по Т куба или Т колонны,мягкого или фиксированного выхода колонны на отбор тела ну и автоматического перехода на отбор тела и окончания) для управления клапаном или вентелятором как у запала схема  подходит хорошо. вот с управлением шаговым двигателем пока не согласуется. буду думать.

alekslug это твое заднее слово? на колонне такую конструкцию я еще не проверял но в режиме светодиода получил положительный результат на схеме из двух микросхем без всяких андурин и программ. экспоненциальное уменьшение отбора ( при изменении  температуры от 80 до 100град изменение в 20 раз причем нелинейно с нужной характеристикой. сначала небольшое изменение а в конце резкое уменьшение). мне понравилось. сделаю такой автомат. жду посылку из китая (лень собирать таймеры на 24 часа и 999сек. проще их купить)

torch-vi, 21 Февр. 14, 23:48

Ты сам же и подтверждаешь, рабочей испытанной конструкции  у тебя нет. Чего всполошился? Не говори гоп пока не перепрыгнешь! И электроклапанам пока нет замены, принимая во внимание соотношение цена-качество.

Ты сам же и подтверждаешь, рабочей испытанной конструкции  у тебя нет. Чего всполошился? Не говори гоп пока не перепрыгнешь! И электроклапанам пока нет замены, принимая во внимание соотношение цена-качество.
alekslug, 22 Февр. 14, 14:27

согласен. чаще всего шаг вперед есть результат хорошего пинка под зад. эксперемент по тестированию проводил давно. наверно месяца 3 прошло. получил положительный результат, все разобрал и засунул в угол. не было интереса и времени менять настроенную на другом автомате конструкцию. и так хорошо работает. есть у данного способа и плюсы и минусы. плюс это качество. минус количество. если постоянно пользоваться колонной то для максимума лучше использовать Т колонны. ну а для себя любимого  можно  и Т куба использовать.

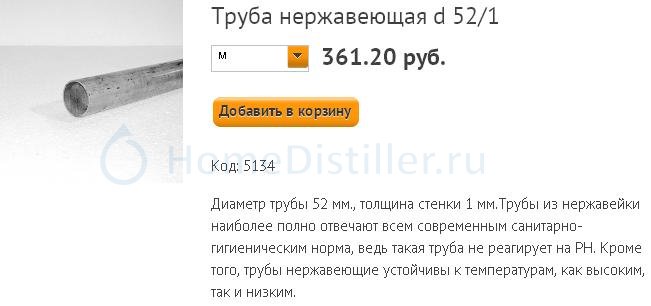

Добрый день. Вот такая пойдет труба

Добрый день. Вот такая пойдет труба
pampim, 24 Февр. 14, 09:04

Конечно пойдёт.

Вопрос . посмотрел ролик
Какая то лажа - это они ндрф гонят ?

Вопрос . посмотрел ролик
Какая то лажа - это они ндрф гонят ?
golemm, 25 Февр. 14, 19:56

Судя по размерам агрегата и отбору 2,4 литра это и есть НДРФ. 97 ареометр показывает потому что НДРФ теплый течет))

это ониgolemm, 25 Февр. 14, 19:56

гонят, ГОНЯТ...)) они или ты?
...куб не утеплен, колонна тоже. Характеристик кроме рекламы НОЛЬ. Видео гроша ломанного не стоит

гонят, ГОНЯТ...)) они или ты?
...куб не утеплен, колонна тоже. Характеристик кроме рекламы НОЛЬ. Видео гроша ломанного не стоит
Гонево, 25 Февр. 14, 20:12

Я не пределах , у меня аппарат медный на мочалках - отбор  500 мл.в час , не куда не тороплюсь .получается 95,4 мне хватает .

Насчёт ихнего утепления,у них минидефлегматор стоит между царгами,нахрена им утеплять,если только нижнию ?

golemm, Вчера в другой ветке обсуждали :

В общем то, при 2кВт получить 2,4л/час 97°об. на таком аппарате можно, только для этого в не утеплённый куб надо заливать , чего то покрепче самогона ( может спирт ? ).Аквалюб, 25 Февр. 14, 15:42

И чуть дальше;
[сообщение #11908994]

Прикупил я 2 ШИМа на 2 узла отбора. Как это должно выглядеть: после разгона и "работы на себя" должен открываться не клапан узла отбора, а клапан, что крепится к дефлегматору (без пастеризации это стандартный вариант). Отобрали головы, далее значительно уменьшили отбор ШИМом из этого узла и открыли отбор из другого клапана на царге пастеризации другим ШИМом. Я додумался лишь до того, как запитать 2-й ШИМ к дифавтомату параллельно все автоматике и использовать его независимо от всей автоматики, можно сказать автономно. То есть сеть - дифавтомат-ШИМ- клапан. Может можно сделать как-нибудь по-умнее? Чертежей не прошу, хотя бы на словах. Спасибо.
Удалите, пожалуйста, нечаянно темы перепутал. Думал, что в автоматику пишу. Извиняюсь

И еще. 4-й датчик от ИРТшки считаю бесполезным + вынос радиатора из корпуса автоматики считаю не эстетичным. Вот такой я
В связи с этим, думаю радиатор запихать внутрь короба и приделать к нему вентилятор и 4-й датчик ИРТ. Температура поднялась - вкл, опустилась- выкл. Только наверно этот вентилятор так и будет туда-суда телепаться. Остыл, постоял секунду, вентилятор не работает, нагрелся вентилятор  включился. Тоже хочется ваших мнений.
Тут по-моему я на свой вопрос сам ответил
А первый вопрос очень важен.
Удалите, пожалуйста, нечаянно темы перепутал. Думал, что в автоматику пишу. Извиняюсь

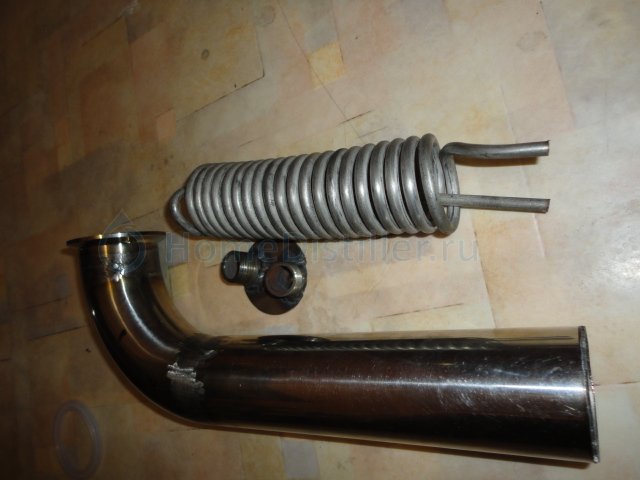

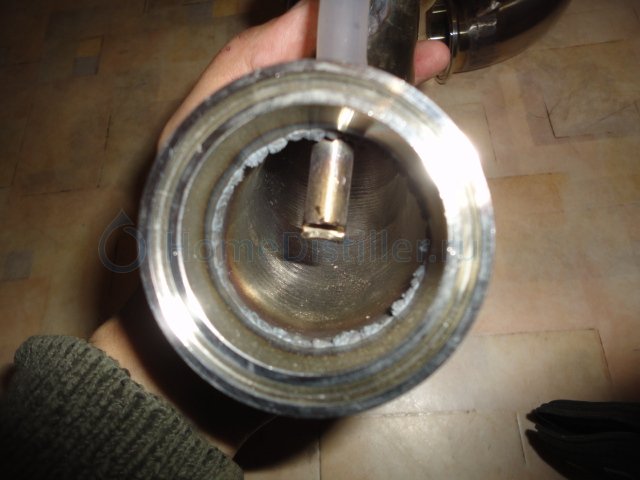

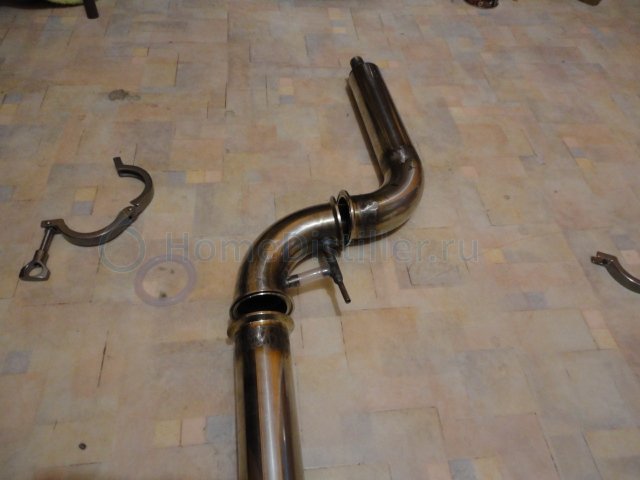

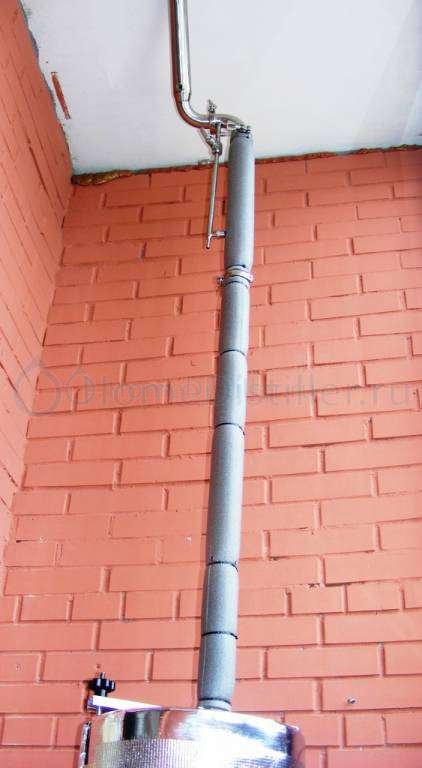

Народ подскажите пож. Я тут подсмотрел колонну у Коли Валуева (подкупила универсальность). Кое что своял на досуге. Подскажите а куда термодатчик присунуть?

Народ подскажите пож. Я тут подсмотрел колонну у Коли Валуева (подкупила универсальность). Кое что своял на досуге. Подскажите а куда термодатчик присунуть?
Бродяга64, 28 Февр. 14, 00:06

В 20 см от низа НЧ, в 1/3, в 2/3. Варианты указаны в огромнейшем приоритете.

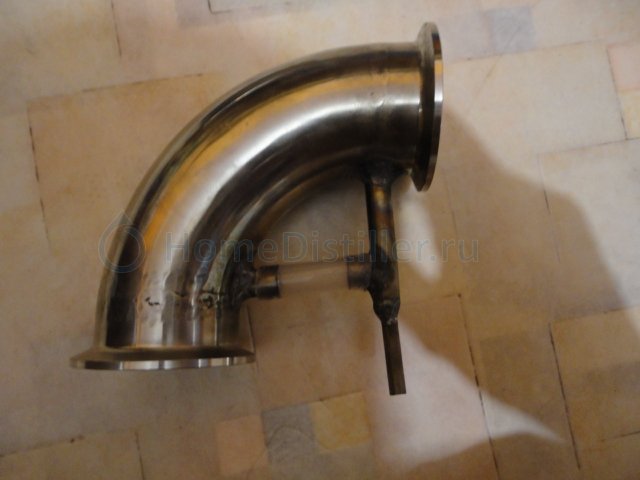

А в узел отбора нужно? В трубе в которой отбор-возврат происходит имеется ввиду.

А в узел отбора нужно?
Бродяга64, 28 Февр. 14, 00:17

Можно все. Только толку от этого. 20 см и будет тебе счастье. А если хочешь динамику по всему аппарату наблюдать, то 100 штук можно от низа до верха засунуть.

подкупила универсальностьБродяга64, 28 Февр. 14, 00:06

В чем универсальность?

В чем универсальность?Винокурофф, 28 Февр. 14, 00:20

Понравился крутящийся дифлегматор))))

Понял что колонна должна быть диаметром 50. Какой мощности тэны ставить?
На какой мощности они будут работать если в колонне будет СПН?

Первый, Вот тут посмотри: https://docs.google.com/...1uWTBWeFE#gid=3
На моей колонне 50/1600/спн3,5х3,5 1800 ватт рабочая напруга.

Добрый день,господа.Хочу свою колонну установить отдельно от куба. Тоесть куб будет стоять на газовой плите а сама колонна прикручена к стене.Вопрос:как и чем их можно соединить.
Спасибо.
