Ректификационные колонны (самодельные)

А в чём преимущество твоей конструкции ?floboss444, 13 Апр. 14, 14:52

Не преследовал цели в преимуществе, просто сделал для колонны наклонный дефлегматор, димрот с пивного чилера скрутил, щас на колонне НДРФ стоит. В самом дефлегматоре постоянно 50млл флегмы, остальное всё стекает в куб не считая отбора. Головные отбираются как обычно, при залитии в куб в пределах 40л сс, 4-5 часов.

Постоянный паразитный объём флегмы не есть хорошо.Аквалюб, 13 Апр. 14, 15:05

Не понятно мне это, есть постоянное количество флегмы в дефлегматоре, насыщеное головными фракциями и постоянно омываемое конденсатом с димрота и стекающего в колонну если такие имеются, в количестве 50млл, да хоть 100млл и пока мы головные не отберём они там будут что при наружном стекании флегмы что с внутренним.

Не понятно мне это, есть постоянное количество флегмы в дефлегматоре, насыщеное головными фракциями и постоянно омываемое конденсатом с димрота и стекающего в колонну если такие имеются, в количестве 50млл, да хоть 100млл и пока мы головные не отберём они там будут что при наружном стекании флегмы что с внутренним.
Slava 61, 13 Апр. 14, 15:53

вот и я... и я...  того же мнениЯ !

Не понятно мне этоSlava 61, 13 Апр. 14, 15:53

Да вот и меня не давно с этим паразитным объемом Валера вдалбливал,я то же не пойму почему головы в нем будут всегда,если мы их отберем?

не пойму почему головы в нем будут всегда,если мы их отберем?FOX65, 13 Апр. 14, 16:10

Я думаю Валера прав.Если бы в этом объеме скопились бы сразу все головы погона,тогда да открыл кран,слил,а потом берешь тело.Но ведь это не так!Отбор покапельный в дефе еще остались головы,а уже тело пошло,вот они и будут смешиваться.Просто голов заведомо больше брать придется..

в дефе еще остались головы,а уже тело пошло,вот они и будут смешиваться.анонимный алкоголик, 13 Апр. 14, 16:19





Аквалюб, 13 Апр. 14, 16:29

а с чего это они остались в дефе ? Отбор больше можно сделать.

Я вообще за отбор голов порционно. Поработала на себя, слил, дал еще поработать, еще слив и тд.

а с чего это они остались в дефе ? Отбор больше можно сделать.
floboss444, 13 Апр. 14, 16:39

Я иногда,когда не тороплюсь,после голов закрываю отбор(колл.на себя)потом еще покапает.

Отбор покапельный в дефе еще остались головыанонимный алкоголик, 13 Апр. 14, 20:19

тогда да открыл кран,слил,а потом берешь телоанонимный алкоголик, 13 Апр. 14, 20:19

Сам себе ответил, не?

floboss444, Так как головные стремятся в верх ( в дефлегматор ),то они долго будут в паразитном объёме находиться и что-бы их изъять потребуется много времени и... хорошего спирта.  Можно образно представить : Взять пластиковый стаканчик, просверлить в дне отверстие и вставить шланг с регулировкой ( краник или пережималка ) Налить в стакан 50мл.  воды, подкрасить её гуашью ( имитируем грязный спирт ). теперь с верху подать в стаканчик струйку чистой воды и при этом такой же объём ( струйку ) отбирать с низу. Засекаем время и количество чистой воды до тех пор пока в стаканчике вода не станет полностью прозрачной. Примерно так происходит в дефлегматоре с паразитным объёмом.

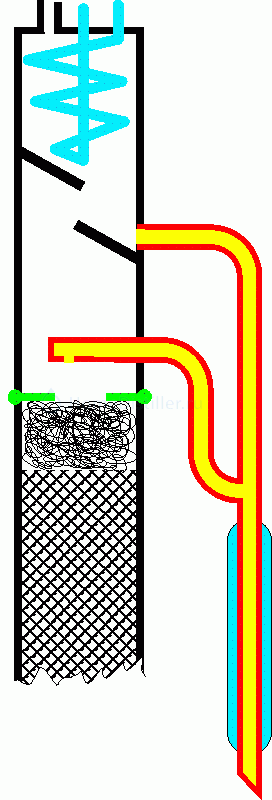

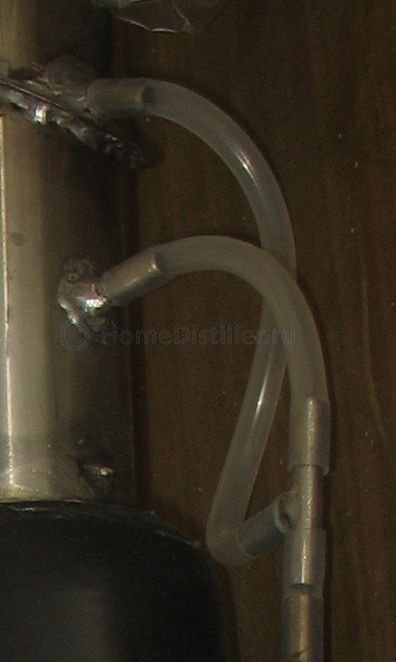

я так сделалdeen, 13 Апр. 14, 19:42

а мне Игорь (который с Одессы) так посоветовал

что бы в трубке возврата был столб жидкости и пар не мешал стекать флегме.
Так и сделал

Если бы в этом объеме скопились бы сразу все головы погона,тогда да открыл кран,слил,а потом берешь тело.анонимный алкоголик, 13 Апр. 14, 16:19

Хорошо, кто скажет, для чего мы даём колонне поработать на себя? Где находятся головные фракции во время работы колонны, сливаются в куб или кипят на определённой высоте в колонне под дефлегматором не опускаясь вниз?

я думаю внешний возврат флегмы конструктивно проще и интереснее. можно поставить диоптр (шприц) и видеть сколько флегмы образуется.с внутренним такое не прокатит. хотя это на любителя .свои последние дефлегматоры я уже делал без диоптров. и еще такой момент. по моему никто не исследовал поведение возвращаемой флегмы. там перегородка и разность давлений до и после нее может остановить флегму в возвратной трубке и флегма будет переливаться через верх перегородки и идти по стенке. это не есть хорошо. с наружным возвратом такое тоже может быть но это контролируемо по диоптру и гарантирована подача в центр колонны.

я думаю внешний возврат флегмы конструктивно проще и интереснее. можно поставить диоптр (шприц)torch-vi, 13 Апр. 14, 20:58

а еще датчик проводимости для контроля окончания отбора голов

разность давлений до и после нее может остановить флегму в возвратной трубке и флегма будет переливаться через верх перегородкиtorch-vi, 13 Апр. 14, 20:58

вот и я про тоже [сообщение #11948012]

там перегородка и разность давлений до и после нее может остановить флегму в возвратной трубкеtorch-vi, 13 Апр. 14, 16:58

В дефлегматоре ноль давления, в две трети колонны 2мм ртс, в кубе 10мм ртс, сколько будет давление под дефлегматором?. Что может помешать сливатся флегме через трубку 8мм?

floboss444, Так как головные стремятся в верх ( в дефлегматор ),то они долго будут в паразитном объёме находиться и что-бы их изъять потребуется много времени и... хорошего спирта.  Можно образно представить : Взять пластиковый стаканчик, просверлить в дне отверстие и вставить шланг с регулировкой ( краник или пережималка ) Налить в стакан 50мл.  воды, подкрасить её гуашью ( имитируем грязный спирт ). теперь с верху подать в стаканчик струйку чистой воды и при этом такой же объём ( струйку ) отбирать с низу. Засекаем время и количество чистой воды до тех пор пока в стаканчике вода не станет полностью прозрачной. Примерно так происходит в дефлегматоре с паразитным объёмом.Аквалюб, 13 Апр. 14, 16:50

умная мысль просто выраженная. отсюда вывод: должна быть конструкция с отверстием снизу и полный быстрый слив спирта из всего паразитного объема перед началом отбора тела. это минимизирует количество оставшихся голов. паразитный объем должен быть минимальным чтобы не произошло осушение колонны после этого действия.

floboss444, Так как головные стремятся в верх ( в дефлегматор ),то они долго будут в паразитном объёме находиться и что-бы их изъять потребуется много времени и... хорошего спирта.  Можно образно представить : Взять пластиковый стаканчик, просверлить в дне отверстие и вставить шланг с регулировкой ( краник или пережималка ) Налить в стакан 50мл.  воды, подкрасить её гуашью ( имитируем грязный спирт ). теперь с верху подать в стаканчик струйку чистой воды и при этом такой же объём ( струйку ) отбирать с низу. Засекаем время и количество чистой воды до тех пор пока в стаканчике вода не станет полностью прозрачной. Примерно так происходит в дефлегматоре с паразитным объёмом.
Аквалюб, 13 Апр. 14, 16:50

будь добреньким, приведи пример отбора в котором не скапливается флегма ( с использованием стаканчика. )

В дефлегматоре ноль давления, в две трети колонны 2мм ртс, в кубе 10мм ртс, сколько будет давление под дефлегматором?. Что может помешать сливатся флегме через трубку 8мм?
Slava 61, 13 Апр. 14, 17:05

Слава, есть скорость пара и есть перегородка. согласно закону Бернулли в месте сужения происходит падение давления. отсюда и разность давлений. если перегородка будет большая то никакая трубка не поможет. будет элементарный верхний захлеб в дефлегматоре
