Ректификационные колонны (самодельные)

Аквалюб, Валер, пусть поиграются.
бесполезно.....
alexeyT, 13 Апр. 14, 19:14

Я Алексей огорчён, спирт тебе пересылаю не хороший,паразитный, другого мнения у меня нет, не получаю ответы на казалось бы простые вопросы, пишу в пустоту, обидно.    [сообщение #11948043]       [сообщение #11948062]
Куча дефлегматоров с паразитной флегмой в топку... Да ладно, что есть тем и доволен, под кайфом присланных дистиллятов)))
ПС. floboss444, Делай дефлегматор как твоей душе удобно, работать будет любой из вариантов, не углубляйся до паразитной флегмы, разница в пяти, десяти минутах для слива или обмена, или промыва в колонну. А может и нет разницы, так как и ответов.

Я Алексей огорчён, спирт тебе пересылаю не хороший,паразитный, другого мнения у меня нет, не получаю ответы на казалось бы простые вопросы, пишу в пустоту, обидно.    [сообщение #11948043]      [сообщение #11948062]
Куча дефлегматоров с паразитной флегмой в топку... Да ладно, что есть тем и доволен, под кайфом присланных дистиллятов)))
ПС. floboss444, Делай дефлегматор как твоей душе удобно, работать будет любой из вариантов, не углубляйся до паразитной флегмы, разница в пяти, десяти минутах для слива или обмена, или промыва в колонну. А может и нет разницы, так как и ответов точных.
Slava 61, 13 Апр. 14, 22:05

Ну дык я и буду делать как на чертеже:

Элемент съёмный если что. Вопрос изначально был - а будет ли работать то что я нарисовал ? Теперь мне ясно что будет работать и вполне успешно, главное чтобы сборка-сварка не подкачала.

а будет ли работать то что я нарисовалfloboss444, 14 Апр. 14, 00:18

Ты ещё забыл нарисовать сам дефлегматор, уклон, диаметр его, остаток флегмы в нём. ДФЛ будет в паралели? У тебя на рисунке 5мм на слив флегмы, не хватает продолжения рисунка. Давай полный чертёж.

Ты ещё забыл нарисовать сам дефлегматор, уклон, диаметр его, остаток флегмы в нём. ДФЛ будет в паралели? У тебя на рисунке 5мм на слив флегмы, не хватает продолжения рисунка. Давай полный чертёж.
Slava 61, 14 Апр. 14, 00:24

там где 5мм, может получиться и 3мм, всё зависит как "детальки в гараже лягут" при сборке-подгонке.

Недостающая часть - сам дефлегматор, вот такой:

общая картинка примерно такая, только в ней дефлематор "торчком" будет:

*** можно конечно перегородку сделать в самой конструкции "Г" образного дефлегматора (кстати, это кожухотрубник), но тогда эстетика пострадает

как "детальки в гараже лягут" при сборке-подгонке.floboss444, 14 Апр. 14, 00:28

Если это дефлегматор и внутри димрот, то посмотри у меня на пятом фото уклон при подгонке для наклона, 5 мм с одной стороны подогнал угол и так же с другой 5мм, где приварится молочка для крепления к колонне.
[сообщение #11947923]    То что ты показал не понятно что внутри.

Если это дефлегматор и внутри димрот, то посмотри у меня на пятом фото уклон при подгонке для наклона, 5 мм с одной стороны подогнал угол и так же с другой 5мм, где приварится молочка для крепления к колонне.
[сообщение #11947923]    То что ты показал не понятно что внутри.
Slava 61, 14 Апр. 14, 00:35

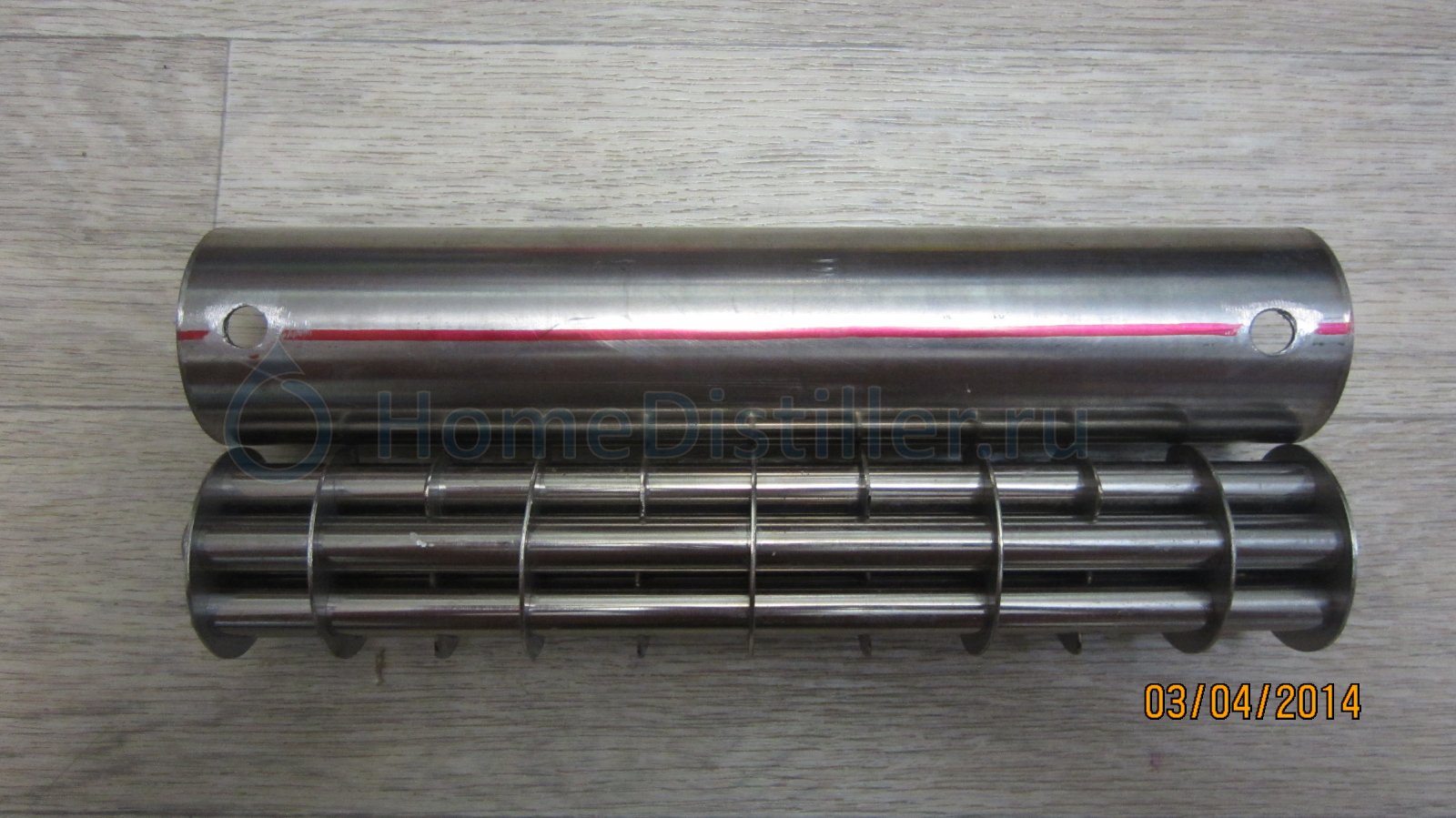

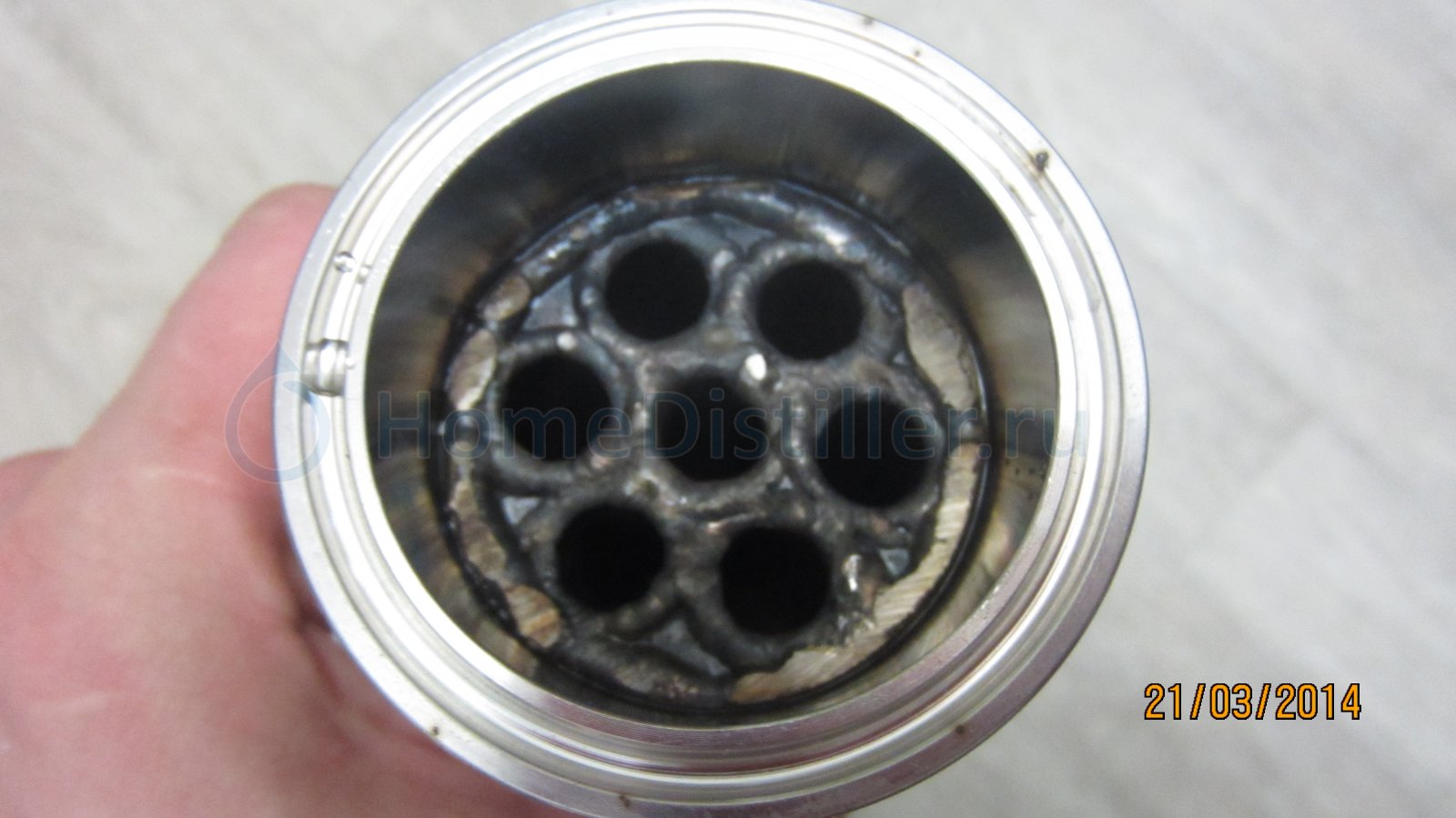

кожухотрубник это

кожухотрубник этоfloboss444, 14 Апр. 14, 00:37

Это больше подходит для дистиллятора. Хотя если извернутся то и на РК впендюрить можно. Не проще ли сделать просто дефлегматор? Я бы такое не мастырил для колонны, ну не люблю я два в одном, каждый предмет должен выполнять свою функцию.

Это больше подходит для дистиллятора. Хотя если извернутся то и на РК впендюрить можно. Не проще ли сделать просто дефлегматор? Я бы такое не мастырил для колонны, ну не люблю я два в одном, каждый предмет должен выполнять свою функцию.
Slava 61, 14 Апр. 14, 00:47

в чём причина твоих сомнений? С чего ты взял что дистилятор, выполненный в виде кожухотрубного теплообменника не справится с круговоротом спирта в колонне ?

*** Конечно я ещё не пробовал использовать КТ для ректификации. Поэтому автоматически всё что я написал - ИМХО !

Эксперименты направленные на выяснения профпригодности КТ для ректификации, проведу в течении этой недели... Видео будет.

видео о данном девайсе и его возможностях:

-
-
-

в чём причина твоих сомнений? С чего ты взял что дистилятор, выполненный в виде кожухотрубного теплообменника не справится с круговоротом спирта в колонне ?floboss444, 14 Апр. 14, 00:54

Да у меня нет сомнений в том что не справится. Только по мне через чур наворочанная конструкция для РК, если речь идёт об этом. Три метра димрота что ты видел выше и 25см по длинне, справляются с теми же задачами что и этот кожухотрубник, а гемора куда меньше в изготовлении. У меня и рубашечный гасит 5 квт, но я его на РК не поставлю, так как в высоту с пол метра и тяжолый. На видео процесс дистилляции, но не ректификации.

Да у меня нет сомнений в том что не справится. Только по мне через чур наворочанная конструкция для РК, если речь идёт об этом. Три метра димрота что ты видел выше и 25см по длинне, справляются с теми же задачами что и этот кожухотрубник, а гемора куда меньше в изготовлении. У меня и рубашечный гасит 5 квт, но я его на РК не поставлю, так как в высоту с пол метра и тяжолый. На видео процесс дистилляции, но не ректификации.
Slava 61, 14 Апр. 14, 01:15

мой КТ длиной всего 250 мм (!) гасит 3,5 кВт по воде ! Перегонял недавно самогонку на аппарате что на видео, так 4кВт как из пулемёта отстрелялось без проблем. Ладно, осталось проверить на практике. По мне так КТ сделать проще чем возиться с навивкой димрота из трубки 6-8мм. Да и техническое обслуживание КТ намного проще и комфортнее.

мой КТ длиной всего 250 мм (!) гасит 3,5 кВтfloboss444, 14 Апр. 14, 01:23

floboss444, хороший пол метровый прямоточник утилизирует до 6 кВт,а кожухотрубник не самый лучший из холодильников,а в качестве дефлегматора для РК вообще не годится.

пишу в пустоту, обидно.Slava 61, 13 Апр. 14, 22:05

Извени пожалуйста, вчера пришлось отъехать ( ЧП не большое ), давай позже перетрём.

кожухотрубник не самый лучший из холодильниковmoh1971, 14 Апр. 14, 01:43

согласен

в качестве дефлегматора для РК вообще не годится.moh1971, 14 Апр. 14, 01:43

почему? гонится и работать будет. вижу 2 недостатка; 1 большой расход воды 2 слишком грамозкий.

хороший пол метровый прямоточник утилизирует до 6 кВт,
moh1971, 14 Апр. 14, 01:43

Сомневаюсь.

Ну дык я и буду делать как на чертеже:

floboss444, 14 Апр. 14, 00:18

У меня подобная схема работает прекрасно. Только трубка слива вварена в средину перегородки и внизу заужена.

Я Алексей огорчён, спирт тебе пересылаю не хороший,паразитный, другого мнения у меня нет, не получаю ответы на казалось бы простые вопросы, пишу в пустоту, обидно.Slava 61, 13 Апр. 14, 22:05

Слав, с планшет вчера в лом писАть было...
короче, так....
в субботу был приглашен к соседу на дегуст спиртяги с его новой РК
старю РК я ему делал, СПН-3.5, 2 перегородки с внешним возвратом, высота насадки 145, димрот однозаходник вертикалка
новую он делал сам, та же труба ф40х1.5, СПН-3  160 см. Но - УО сделал  труба в трубе, а сверху - димрот 2х заходник
РК стояли рядом, ВСЕ параметры практически идентичны, что по нагреву, что по отбору..
давление - менее 10 мм рт ст
интрига в том, что с с новой спирт приванивал альдегидом... при том, что крепость была 96.8%, на 0.2 выше, чем на старой...

Ну тогда ,,,, паразитарня флегма в дефе ,это бичь многих дефов  на форуме ,горячий спирт и кислород из трубки связи с атмосферой ,добавит вам не только голов из куба но и вновь образовавшихся на протяжении всего процесса, вроде и гоним на похожем оборудовании ,и Условия одинаковые ,а оганолептика РАЗНАЯ,

Март, Сань...
еще раз - ОБА димрота вертикальные. мощность одинакова. отбор одинаков.
УО разные...
с однозаходника вся флегма попадает на 2 перегородки и внешний возврат
с двухзаходника - как и куда стекает флегма - ХЗ....там пазуха между 2мя трубами, в ней трубка отбора

alexeyT, да, я согласен

alexeyTalexeyT, 14 Апр. 14, 10:31

Просвяти,что знач.однозаходник и двух?
