Ректификационные колонны (самодельные)

floboss444, у ЗАПАЛа

Что может помешать сливатся флегме через трубку 8мм?Slava 61, 13 Апр. 14, 21:05

http://labspirt.com/...1.html#msg19651
помоему в этом есть смысл

floboss444, Проще вообще убрать " стаканчик" = паразитный объём из конструкции, чем решать , как бороться за чистоту )))

Я трубу под углом врезал.(сделал перегородку не уменьшая сечения для пара)
Минус конструкции - трудно подлезть трубочки приварить.

зы трубочка сбоку для гидроселекции и эпюрации.

должна быть конструкция с отверстием снизу и полный быстрый слив спирта из всего паразитного объема перед началом отбора тела.torch-vi, 13 Апр. 14, 17:08

Хорошо, в дефлегматоре скапливается паразитный обьём, но стекает то он весь в колонну и снова испаряясь конденсируется стекает. Пока в сс есть головные, они будут постоянно переиспарятся и не важно как я их отбираю, с 50 млл флегмы в дефлегматоре или они протекают мимо через наружный возврат, этот процесс будет длится пока колонна не наполнится чистым спиртом. Не вижу тут ничего плохого, два вида возврата будут работать по отбору головных по времени одинаково. Думаю спорить по этому не стоит.  Во всех моих колоннах, дефлегматоры с паразитным обьёмом))) Просто как по мне, с внутренним возвратом удобнее, нет лишних трехомундий наружи.

floboss444, Проще вообще убрать " стаканчик" = паразитный объём из конструкции, чем решать , как бороться за чистоту )))
Аквалюб, 13 Апр. 14, 17:15

ну вот и про то, А вообще то большинство конструкций узлов отбора с использованием перегородки, а если есть перегородка - значит будет скапливаться флегма.
При наклонном дефе можно сделать чтобы флегма выходила из трубки сбора СС и по силиконовой трубке (длина сил. трубки= длине дефлегматора) через тройник скатывалась в колонну.
..но в основном то у всех перегородки, а раз так то и у всех флегма скапливается внутри.

*** и тот самый "стаканчик" на примере которого ты объяснялся, и У ТЕБЯ есть в дефлегматоре (почти стопудово

в месте сужения происходит падение давления.torch-vi, 13 Апр. 14, 17:12

Труба 50мм, вход в ДФЛ 50мм, перегородка по толщине трубки 8мм. На много заузил? Не видел таких споров когда кто то делал ДФЛ со входом в него с 40мм на 20мм и в нём же 8 или 10мм возврат)))

в дефлегматоре скапливается паразитный обьём, но стекает то он весь в колонну и снова испаряясь конденсируется стекаетSlava 61, 13 Апр. 14, 17:24

Стекает не вся флегма, а только часть объёма, слив которой находиться выше горизонтали паразитного объёма. А в паразитном объёме дефлегматора происходит постоянное подмешивание с чистым спиртом , по принципу [сообщение #11948008]

Хорошо, кто скажетSlava 61, 13 Апр. 14, 16:53

Ни кто не знает,придется мне.Я думаю для того и даем на себя работать,что бы все концентрировалось в верху.И когда по капельно отбираем головы,это почти,что на себя.Я и тогда говорил,что в столь маленьком паразитном объеме,чего там на мешается?Берем на стопку больше от нормы и все,хотя я до сих пор не знаю где эта норма.

и У ТЕБЯ есть в дефлегматоре (почти стопудовоfloboss444, 13 Апр. 14, 17:26

Нет. У меня ВСЯ флегма практически сразу покидает дефлегматор.

но в основном то у всех перегородки, а раз так то и у всех флегма скапливается внутри.floboss444, 13 Апр. 14, 17:26

Алексей Т пару лет тому делал ПОЛНЫЙ возврат с двух перегородок без паразитарки.

А в паразитном объёме дефлегматора происходит постоянное подмешивание с чистым спиртомАквалюб, 13 Апр. 14, 21:33

ребят а что мешает перед началом отбора тела открыть клапан на 2-3 секунды полностью и слить содержимое узла отбора?

но в основном то у всех перегородки, а раз так то и у всех флегма скапливается внутри.floboss444, 13 Апр. 14, 17:26

это не верное утверждение. перегородка нужна чтобы направить флегму из основной трубы в трубку отбора.и при достаточном сечении в дефлегматоре она не скапливается. остается небольшой столб спирта внизу диоптра который компенсирует разность давлений. выше диоптра только жидкость которая течет а это не мертвый объем хоть и есть перегородка.

Я трубу под углом врезал.(сделал перегородку не уменьшая сечения для пара)Минус конструкции - трудно подлезть трубочки приварить.deen, 13 Апр. 14, 17:22

у меня примерно так-же сделан. только небольшая перегородка в наклонной трубе все равно есть чтобы флегма не текла по стенке большой трубы а вся уходила в трубку возврата. сейчас сфоткаю узел

Берем на стопку больше от нормы и все,FOX65, 13 Апр. 14, 17:35

Взять то можно на " стопку " больше, а дальше придётся отбирать " запачканный ". Всё ж, попробуй мой эксперимент со стаканчиком. Уверяю тебя, " стопкой " не обойдётся.

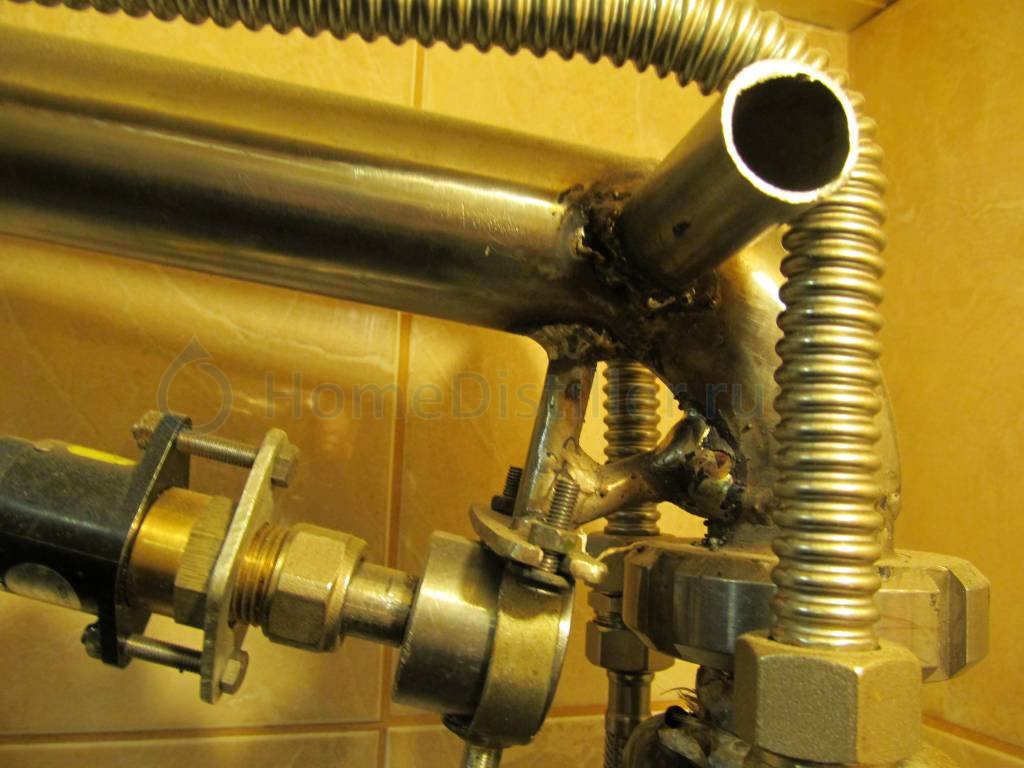

я вот так сделал,

технологично, паразитный объем совсем небольщой

Аквалюб, Валера, в моём дефлегматоре, пускай будет 100млл паразитов, мощность работы колонны к примеру 2 квт-а, за сколько времени поменяется в дефлегматоре 100млл флегмы? И на сколько вниз колонны головные опустятся? Я всегда считал что головные постоянно в перемешку со спиртом находятся в верхней части колонны-под дефлегматором и в нём, и какая разница сколько у меня там в паразитарии флегмы который не застойный а в постоянном омывании флегмой.

Нет. У меня ВСЯ флегма практически сразу покидает дефлегматор.Алексей Т пару лет тому делал ПОЛНЫЙ возврат с двух перегородок без паразитарки.
Аквалюб, 13 Апр. 14, 17:38

можно узнать что за конструкция у твоего дефлегматора ?

Взять то можно на " стопку " больше, а дальше придётся отбирать " запачканный ". Всё ж, попробуй мой эксперимент со стаканчиком. Уверяю тебя, " стопкой " не обойдётся.
Аквалюб, 13 Апр. 14, 17:42

Я согласен,что внешний отбор не плохой.А раз головы собираются в верху дефа,так и отбирать их через верх,вроде не трудно,чем изобретать узлы хитрые.

Аквалюб, Валер, пусть поиграются.
бесполезно.....

я вот так сделал,

технологично, паразитный объем совсем небольщой
Mr Lipunov, 13 Апр. 14, 17:42

Так нормально. Но при таком расположении дефлегматора (снизу-вверх) крадётся пространство, которое можно было бы использовать для увеличения длины царги.

floboss444, это самый большой минус в этой конструкции. А плюс в отсутствии изгиба колонны, который есть с наклонным дефлегматором
