Ректификационные колонны (самодельные)

фараон, Какой толщины полагаешь брать фланцы? Советую не менее 5мм. Тонкие поведет при сварке. Либо надо притянуть к толстой пластине. Личный опыт.

фараон, Какой толщины полагаешь брать фланцы? Советую не менее 5мм. Тонкие поведет при сварке. Либо надо притянуть к толстой пластине. Личный опыт.
Федул, 26 Апр. 14, 06:19

Спасибо! Понял, что промахнулся. Нарезал из остатков листа, что кроил на куб - 2мм. Еще почитал по ссылкам, которые любезно мне скинули, и понял, что колонна в виде буквы "Г", не столько от того, что нужно сэкономить высоту, сколько по причине устройства системы сбора и перераспределения флегмы. Хорошие картинки от парня из Голландии. Буду искать отвод на 50 мм.
  Короче, путь не близкий. Бражную колонну соорудил за пару дней, и продукт вроде ничего получался, но, вот приспичило спирт получить.

То, что я называю узлом отбора, это место от куда выходят пары с последующей конденсацией в холодильнике.фараон, 26 Апр. 14, 00:17

ТО, что ты описываешь - это просто место ,где заканчивается насадочная часть колонны и начинается дефлегматор .  В наших колоннах пользуем несколько разных конструкций Узла Отбора ( УО ), смысл этих конструкций - собрать конденсируемую флегму ( пары ставщие жидкостью в дефлегматоре ) и распределить на два потока , в отбор и на возврат в колонну.( это в вкратце ).

Самый простой УО это на "клюшке", и делать просто и работает надежно.

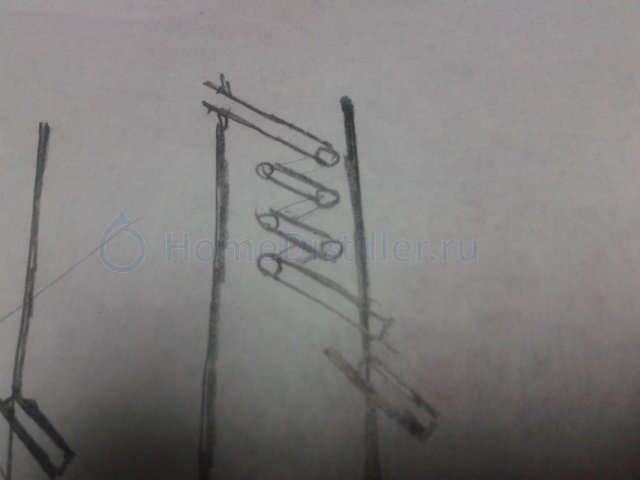

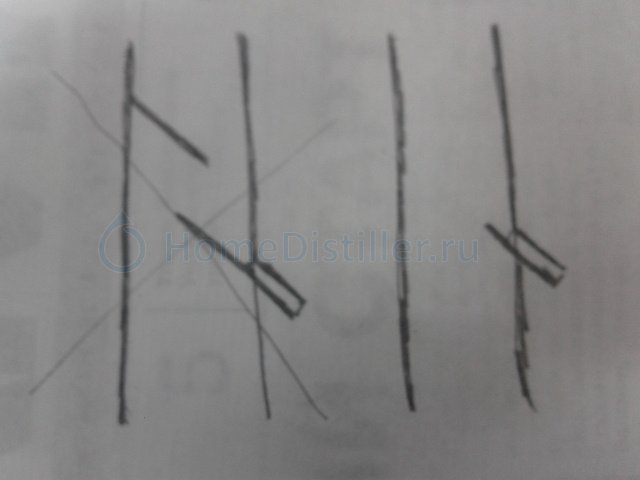

 После того как колонна звезданулась и потекла лопнув по перегородкам перестал  врезать вторую. И первую сократил до минимального флегмового. Т е режу меньше четверти окружности. Деф типа рубашечный. Паяю оловом.

Виктрыч, С рубашки да,но под димрот то не прокатит.Если только к самому димроту направляющаю или даже не большую воронку,(только у меня на оборот,флегму в центр направляет.),как у мене,припаять.

Дык можно змеевик впаять. Пусть с него на перегородку текет. Технически решаемо.

Или клювик к димроту припаять как у АлексеяТ. Не забыв сориентировать.  Или чвсти димрота. Тогда если автономка можно скоростью протока отбор регулировать. С конца в центр капать будет. А с носа в стакан. Только крантик регулируй на воде.  Или вентилятор.

Или клювик к димроту припаять как у АлексеяТ.Виктрыч, 26 Апр. 14, 09:22

Во,во,про это наше фирмо-не получилось у меня правильно сказать-оно и есть направляющее.Сори.

Помню когда начинал тоже натрахался с этими струйками. На воде в одну сторону текут. А на спирту в другую. Разное поверхностное и смачиваемость.  Даже из трехлитровки в стакан воды налить легко. А спирта половина мимо. Это нужно учитыввть и фомовать носики и клювики. Как у правильного чайника. Или кувшина.

Самый простой УО это на "клюшке", и делать просто и работает надежно.
Федул, 26 Апр. 14, 09:15

Клюшка, как я понимаю, это РК буквой "Г" ?

фараон, Буквой Г  - это дефлегматор с узлом отбора  [сообщение #11532012]

фараон, Буквой Г  - это дефлегматор с узлом отбора  [сообщение #11532012]
Аквалюб, 26 Апр. 14, 11:17

  Зашел, посмотрел творения и отзывы - снимаю шляпу!
Но трижды снимаю шляпу перед челами, которые творят сами от своих возбуждений превратить мысль в аппарат. Осилить 600 страниц нет сил и времени. Шагал через 10 - 20. Думаю что сделаю РК опираясь на опыт и добрые советы. Тем более, что все есть - материалы, аргон, станки и прилады, место для творчества. Научиться бы картинки всякие втыкать в своих сообщениях. Пока не осилил. Куб на 60 литров сегодня изготовил, а тут затык.
  Всем доброго здравия и хорошего настроения, которое иногда можно поднять при помощи продукта от собственных рук.

Доброго времени суток! сборка моей колонны подходит к концу) В качестве куба использую молочный бедон на 9л. Имею вомрос: чем можно уплотнить зазор между крышкой и бедоном?  Крышка по идее сьемная, прижимается к бедону болтами. Была мысль даже итайский коврик резиновый исползовать..) Помогите идеями?

Силиконовая форма для выпечки. Аквариумный силикон в тюбике.Только не резина. На самый крайняк обмотать резиновую прокладку лентой ФУМ.
Чего-то бидончика объём маловат...

Дык, дипломный проект! если сделать обьем больше, то и без того долгая ректификация растянется в бесконечность
З.Ы. Комиссии естессно, нальем)

Дык, дипломный проект! если сделать обьем больше, то и без того долгая ректификация растянется в бесконечность
З.Ы. Комиссии естессно, нальем)

Мракозверь, 28 Апр. 14, 04:49

Я раньше,когда ничего не было,для молочного ведра 19л,вырезал из авто.камеры 3 штуки,помыл губкой с мылом как следует.Никакого запаха не было,а родные покупал от них пахнет резиной.

Делать было нечего, спаял приблуду сивушную.
После последнего выливания литра продукта из сивушного отбора, появилось желание хоть частично отфильтровать отбираемое. В итоге:

Задумка такая - полная  циркуляция с возвратом в куб и с отбором сивушной фракции по приблуде, с дозированным через иголку от инсулинового шприца отбором отстоявшейся части.
Чертеж на коленке:

Пока не испытывал.

На дефе клюшка на отводе вваривается трубка что это такое . для чего она нужна?ещё одна связь с атмосферой а смысл? пересмотрел кучу страниц у одних она есть а на некоторых нет .а для чего нужна не понятно ?.ответьте кто знает.

Гильза под термометр.

Shamilich, не слишком ли низко у тебя там петля на слив ? мне кажется всё равно толку мало будет, ни все же хвосты на верх всплывают даже при низкой крепости. проще бы хвосты сливать в отдельную ёмкость для их дальнейшего потом перегона, я в трёхлитровые банки набираю отстаиваю, снимаю "сливки" и на повторную ректификацию
