Ректификационные колонны (самодельные)

Горит -то оно как здрассте! Казан-мангал на даче-охото-рыбалке растопить только в путь! А выливать уже совсем низкоспиртовые вонючеры.

Делать было нечего, спаял приблуду сивушную.
После последнего выливания литра продукта из сивушного отбора, появилось желание хоть частично отфильтровать отбираемое. В итоге:

Задумка такая - полная  циркуляция с возвратом в куб и с отбором сивушной фракции по приблуде, с дозированным через иголку от инсулинового шприца отбором отстоявшейся части.
Чертеж на коленке:

Пока не испытывал.
Shamilich, 28 Апр. 14, 09:22

прямоточный, с укрепляющей царгой в помощь, нуждающемуся

После переезда никак не могу запустится.
Колонна 1600мм высоты устойчиво и хорошо работала и разделяла на "селиваненко 3х5Х3х5"  1800 ватт с 30ти литровом кеге/кубе.
После переезда стационарно повесил колонну на стену,с кубом соединил паропроводом из нержегофры 16 и "флегмоводом" из силиконовой трубки.
Давление в кубе при 1600 ваттах за 20мм ртути заваливается,в 6 см в колонне 3-5 мм.
Запустил перед 1 мая, в кубе 7 литров АС,головы часов 10 отбирал по 50мл/час.Товарный отбор начал с 1100мл/час,потом убавил до 650.Головы не яркие получились,зато спирт явно головастый и на вкус и на запах получился.
После отбора голов "возвратный спирт" имел крепость по АСП-1 не менее 97% при температуре 19,8С измеренной китайским термометром,далее не менее 96,8%.
Снизу путанка,сверху мочалка.
Вот такая пичалька.

Думаю, низкая скорость пара. Сам пишешь, что давление в кубе высокое, а паропровод - 16 гофра. Она и дает сопротивление  из-за турбуленции потока. ИМХО.

Плюнул на все приблуды, убрал нижнюю царгу сивушного отбора, убрал верхнюю царгу пастеризации (исполненное в моем понимании).
Причина - излишнее нагромождение на 35 трубу при кубовой дистилляции с 18-литровым кубом.
Практически убедился, что все работоспособно. Но, обоснованнее применять на непрерывке.
Осталось: царга около 1,2 метра длиной, дистиллятор из 1,5 метра 6 мм трубки с жидкостным отбором и отбором паровой фазы через ТСА в холодильник.
Просто.

svarnoy, Интересно. Нарисуй схемку как вводишь пар и забираешь флегму. Включая положение трубок в кубе.

mekkaod,

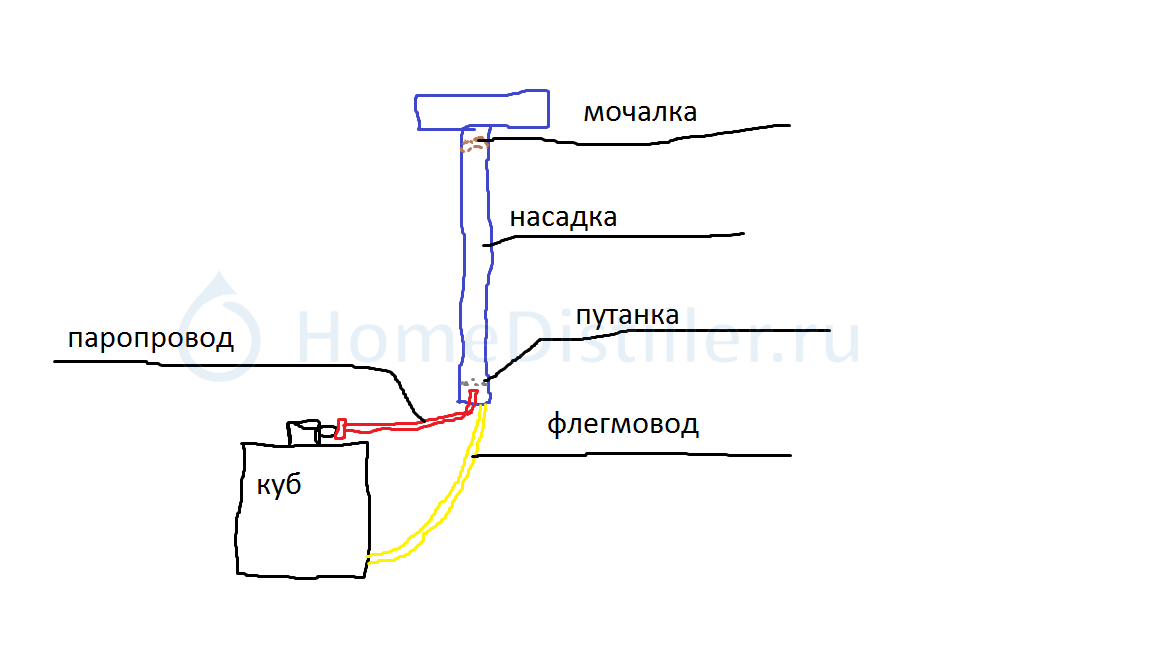

Как сумел.

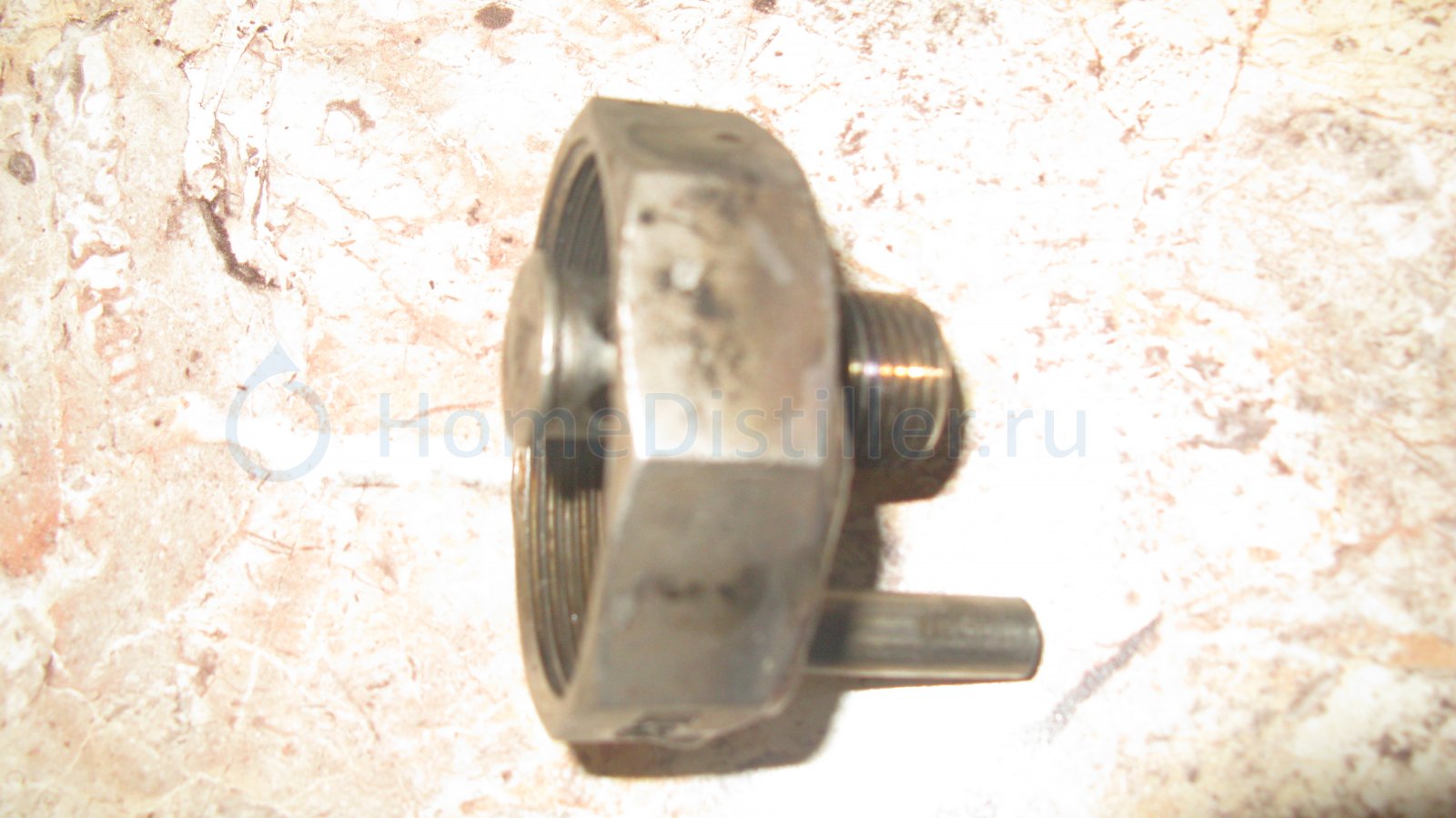

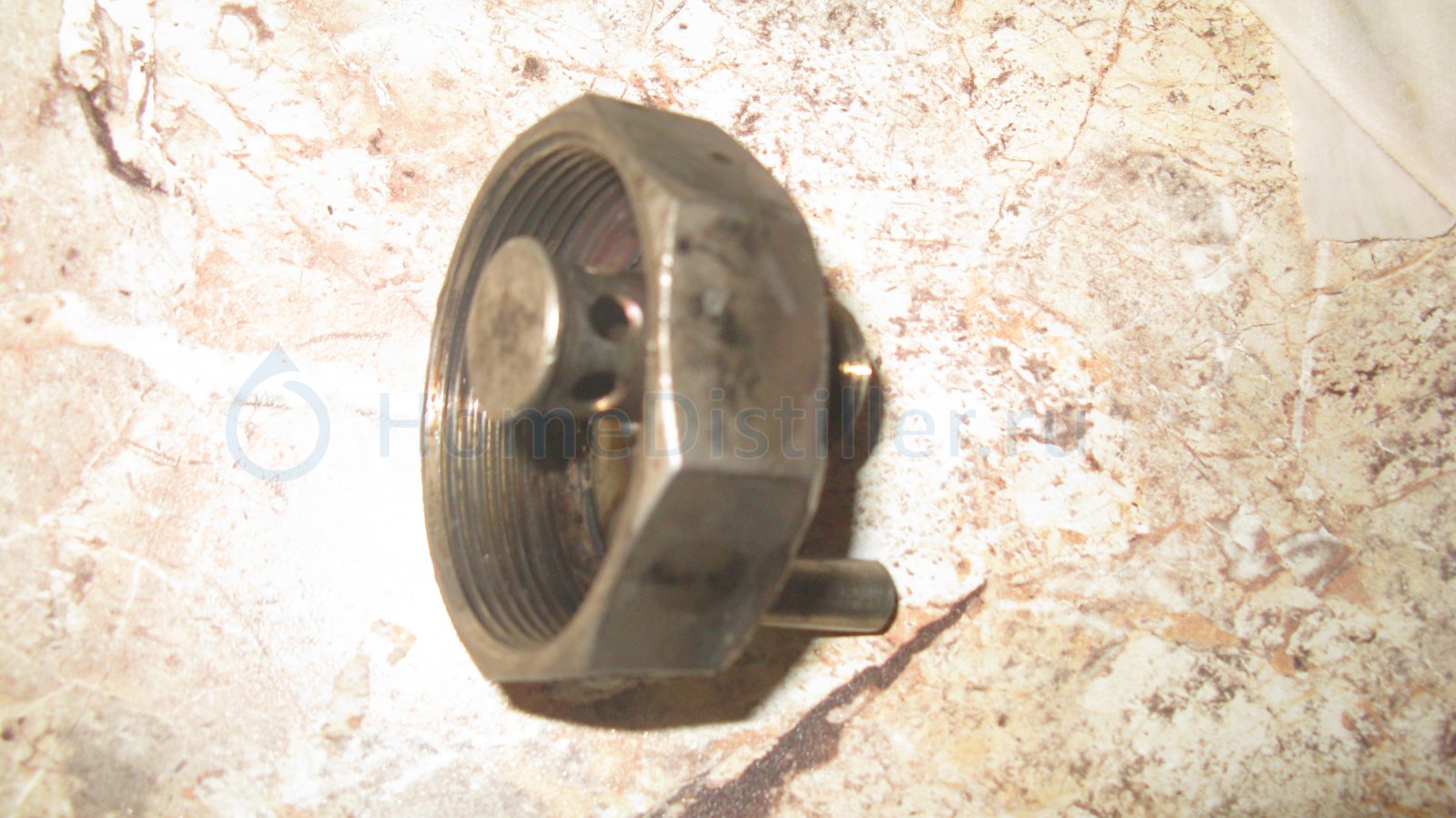

Вот на колонну переходник.

Паропровод из гофры 16,флегмовод силикон 12.

svarnoy, Трубка возврата постоянно заполненная флегмой?
Я спрашиваю потому,что думаю у тебя слишком тонкая трубка возврата, флегма не успевает стекать,получается заполнение трубы флегмой, затопление, до уровня какого-то. и результат твой , тот что ты раньше описал очень на это смахивает, по моему.

svarnoy,сделай такой же флегмовод как паропровод из гофры 16
,или один общий флегмопаропровод, но дюймовый .

mekkaod,
Уровень возврата в трубке выше чем реальный уровень СС в кубе,но не доходит даже до врезки паропровода.В пустом участке видно как флегма стекает вниз.
Датчик Т в низу колонны показывает наличие спирта,чего бы не было при затопленной колонне.
Да и спирт был-бы прежде всего хвостатый при затоплении,и давления были-бы совсем другие.

Уровень возврата в трубке выше чем реальный уровень СС в кубе...svarnoy, 07 Мая 14, 06:58

Интересно чем это вызвано, как это явление можно объяснить? Разность давления в кубе и низа колонны?

Разность давления в кубе и низа колонны?alekslug, 07 Мая 14, 08:38

Да,именно так.
Манометр от тонометра в кубе почти 20мм ртути показывает,а в колонне  6 см от низа 3-5.
Пар в паропроводе имеет скорость выше чем в колонне,наверное часть пара ударяясь о насадку и снижая скорость не даёт пройти остальному пару,что и вызывает некую разницу давлений.

Может  всё проще, где то есть заужение на пути пара  из куба в колонну? Например уплотнительная прокладка сбилась.

Может и проще всё.
Готовая колонна с насадкой и дефом,при монтаже на стену сорвалась с крепления и с ниебическим звуком стоя ударилась об пол,с высоты в полметра.
Может там путанку насадка сдавила,или насадка в блин превратилась.Не разбирал пока,нету времени совсем.

Интересно чем это вызвано, как это явление можно объяснить? Разность давления в кубе и низа колонны?
alekslug, 07 Мая 14, 08:38

Но разве кубовое давление не будет одинаково влиять на давление  в паропроводе и флегмопроводе с учётом столба флегмы в флегмопроводе и столба жидкости в кубе ? По идее давление пара в кубе должно быть равным давлению жидкости, но тогда уровень флегмы в флегмопроводе и жидкости в кубе должны совпадать.

Аквалюб,
Скорости потоков пара разные в кубе,паропроводе,колонне,отсюда и разность давления небольшая.

Эт понятно. Не понятно по чему давление в кубе по разному себя ведёт в разных трубках ? Скорость разная ( диаметры) , но давление должно быть одинаковым.
Есть две точки с разным давлением - куб и низ колонны, тогда и в соединяющих их трубках давление должно быть равным .

Давление в трубках наверное одинаковое,но не одинаковое давление в кубе и колонне,именно это и видно в прозрачной трубке возврата.
В кубе давление немного выше,жидкость выталкивает на эту разницу,соответственно уровень жидкости в прозрачной трубке возврата выше реального уровня СС.

с разным давлением - куб и низ колонны, тогда и в соединяющих их трубках давление должно быть равным .Аквалюб, 07 Мая 14, 09:54

разным и равным не опечатки?

svarnoy, Нет не опечатка.

уровень жидкости в прозрачной трубке возврата выше реального уровня СС.svarnoy, 07 Мая 14, 10:00

А , вот это мне понятно. Давление в обеих трубках было бы одинаковым, если бы не было постоянного притока флегмы. По этому уровень и разный, оно - давление , просто не успевает стабилизироваться за счёт массы этой флегмы. Если прекратить возврат флегмы, тогда и уровень с кубовой жидкостью бы сравнялись.
Просто изначально не правильно тебя понял - думал, что уровень в флегмопроводе НИЖЕ уровня в кубе , а так  - всё совпадает.
