Скрытый текстImg_20150906_095539. Ректификационные колонны (самодельные). Оборудование для перегонки и ректификации.Так понятнее ?
serafimus
Доцент
Мск-Клд
1.8K 298
Отв.18501 06 Сент. 15, 10:12, через 11 мин
ОК, какие углы допустимы вообще в теории?
alexeyT
Профессор
москва - деревня под Обнинском
23.9K 9.1K
Отв.18502 06 Сент. 15, 16:57
serafimus, углы любые как делать удобнее. и эстетика чистый горизонт не катит, застойная зона будет
SedoY
Профессор
Новосибирск
5.1K 2.2K
Отв.18503 06 Сент. 15, 17:11, через 15 мин
какие углы допустимы вообще в теорииserafimus, 06 Сент. 15, 13:12
минимум 3-5градусов. как в канализации ))) больше конечно можно - по желаниям.
svarnoy
Профессор
Жуковский.
8.8K 4.4K
Отв.18504 06 Сент. 15, 17:22, через 12 мин
минимум 3-5градусов. как в канализацииSedoY, 06 Сент. 15, 17:11
Спирт не вода, на много текучей.
сообщение удалено
кадык
Научный сотрудник
Орёл
376 254
Отв.18505 06 Сент. 15, 19:55
какие углы допустимы вообще в теории?serafimus, 06 Сент. 15, 10:12
Serafimus, и я вставлю...............и зависит от вертикальности колонны. Т.е. он толжен быть таким, чтобы при самой плохой вертикальности колонны флегма все равно бы стекала в УО без застойных объемов.
…предельно 15%, допустимо вполне до 5% игорь223
хоть и рабочее отклонение в 5% по вертикали, но лучше, если колонна вертикальна - нет соблазна флегме собраться в один ручей по стенке...игорь223, 21 Янв. 14, 14:53
ИМХО-для периодического отбора ты(всем врагам на зло)выбрал самыи неудачныи вариант.Знаем,плавали- [сообщение #12386659]
serafimus
Доцент
Мск-Клд
1.8K 298
Отв.18507 07 Сент. 15, 02:07
Знаем,плавали-француз, 06 Сент. 15, 20:29
Не увидел по сноске твоего плавающего лайнера.
Добавлено через 17мин.:
Т.е. он толжен быть таким, чтобы при самой плохой вертикальности колонны флегма все равно бы стекала в УО без застойных объемов.кадык, 06 Сент. 15, 19:55
То есть, никаких "ступенек" на пути движения флегмы не делать? Я где-то видел такую небольшую перегородку при отрицательном угле.
Добавлено через 3мин.:
Вся жизнь человека от 15 до 90 лет, скрытым текстом?Shamilich, 06 Сент. 15, 19:16
Счастливчик. Живешь в Челябинске, практически на самом комбинате Маяк, чатишься на форуме самогонщиков и говоришь о 90 лет. Молодчик.
Vimax
Кандидат наук
Homyel
414 74
Отв.18508 07 Сент. 15, 02:58, через 52 мин
То есть, никаких "ступенек" на пути движения флегмы не делать? Я где-то видел такую небольшую перегородку при отрицательном угле.serafimus, 07 Сент. 15, 02:07
Сергей, застойный объём флегмы в дэфе - это буфер, в котором будет скапливаться часть предидущей фракции. И это означает, что ты уже должен будешь отбирать тело, а головы из этого буфера будут продолжать "мазать" в отбор. Подгаживая хороший спирт. И это совсем не нужная ступенька для работы РК.
falki
Доктор наук
Уфа
838 133
Отв.18509 07 Сент. 15, 04:37
serafimus, Молодец это самый лучший вариант бошки никсона.надеюсь язычек на повороте приварил.
serafimus
Доцент
Мск-Клд
1.8K 298
Отв.18510 07 Сент. 15, 07:05
надеюсь язычек на повороте приварилfalki, 07 Сент. 15, 04:37
Нет. Не ступенек, не язычков, не козырьков (сверху, как у недерландера) нет. Пока пилотный вариант. Еще бывает наворот - козырек над верхним патрубком уровня флегмы, чтобы не заскакивала в силиконовую трубку, а также наклонная вертикальная пластина внизу, чтобы флегма перемешивалась. Чтобы не делать козырьков и не варить V-обр.пластину на димрот (тоже такой прибамбас существует для направления потока флегмы)буду деф под положительным углом 15% делать, тем более у меня на димроте нет ярко выраженной петли внизу, может такой и должен быть?
IMG_0794.JPG Ректификационные колонны (самодельные). Оборудование для перегонки и ректификации.
falki
Доктор наук
Уфа
838 133
Отв.18511 07 Сент. 15, 08:06
serafimus, вод здесь нужен язычёк
image-6726437036d66ea709087d32ec599de84a34ad25b2decb896f7fbf3b930034c6-v.jpg Ректификационные колонны (самодельные). Оборудование для перегонки и ректификации.
serafimus
Доцент
Мск-Клд
1.8K 298
Отв.18512 07 Сент. 15, 09:04, через 59 мин
Понял, я его назвал козырьком. У нидерландера одного такой видел - 5 мм выступа. Не делал. 1. Больше в нете такого не увидел, а у недерландера нет пояснений для чего он; 2. Думаю, что поток пара из куба не позволит достаточному количеству флегмы туда просачиваться. Еще зависит и от того в какую сторону наклонен деф. https://cdn.homedistil.ru/fs/0912/12/6868.13851.jpg У недерландера он вертикальный.
jklmn
Доктор наук
Город на Волге
711 182
Отв.18513 07 Сент. 15, 20:53
Когда я в первый раз на этом форуме "наткнулся" на эту картинку https://cdn.homedistil.ru/fs/0912/12/6868.13851.jpg подумал, что обязательно себе такой сделаю. Сама картинка хороша для понимания процесса,наверно этим и берет. Не сделал.Не жалею и другим не ...
alexeyT
Профессор
москва - деревня под Обнинском
23.9K 9.1K
Отв.18514 07 Сент. 15, 20:54, через 2 мин
jklmn, нормальная картинка. просто лишнего много...
serafimus
Доцент
Мск-Клд
1.8K 298
Отв.18515 08 Сент. 15, 06:44
"наткнулся" на эту картинкуjklmn, 07 Сент. 15, 20:53

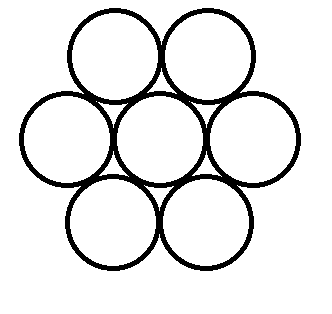

Вопрос по теории. Откуда взялось соотношение между диаметром колонны и её высотой? Помню, по этой причине, у кого-то была сделана 4хтрубная колонна. Я правильно понимаю, что круг из 7 труб диаметром 20 будет эффективнее чем одна по 60? примерно так Ректификационные колонны (самодельные). Оборудование для перегонки и ректификации.
