PID термоконтроллер REX-C100

Наше вам с кисточкой!

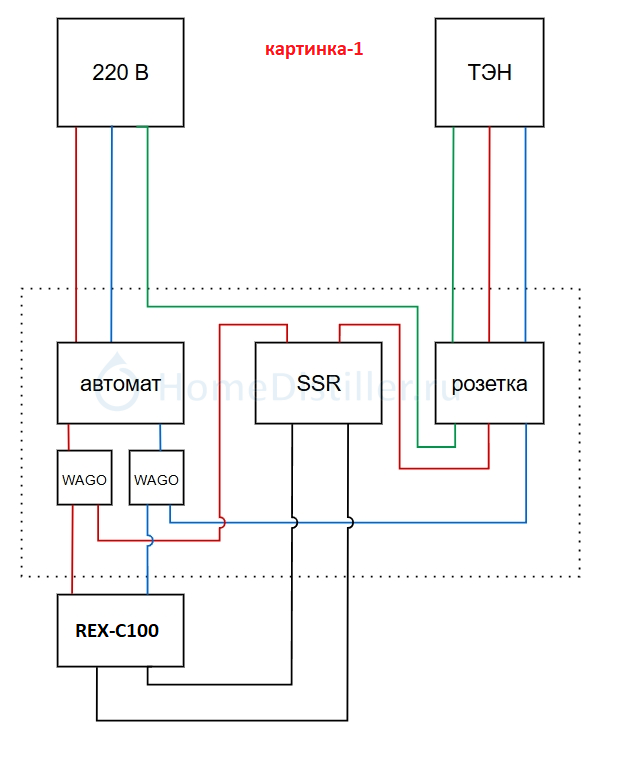

Оцените, пожалуйста, схему подключения - картинка-1. Это будет управление нагревом ТЭНа автоклава мощностью 3 кВт. То что в области, обведённой пунктиром - будет закреплено на DIN-рейке (или в боксе или без). Терморегулятор REX-C100 просто будет лежать рядом. От ТЭНа будет идти провод, заканчивающийся штепсельной вилкой, которая подключается в розетку на DIN-рейке. Термодатчик от REX к автоклаву не изображен на схеме.

1. Правильно ли землю подключил?
upd: нашёл ответ - Подключение земли правильно — напрямую от розетки в стене к DIN-розетке (без прохождения через автомат). Автоматы (автоматические выключатели) предназначены только для фазы и нуля; земля не должна прерываться или проходить через них, чтобы оставаться непрерывной линией защиты. Так обеспечивается полная безопасность: при срабатывании автомата земля остаётся подключённой. Если бы земля шла через автомат, это нарушило бы нормы и снизило защиту.

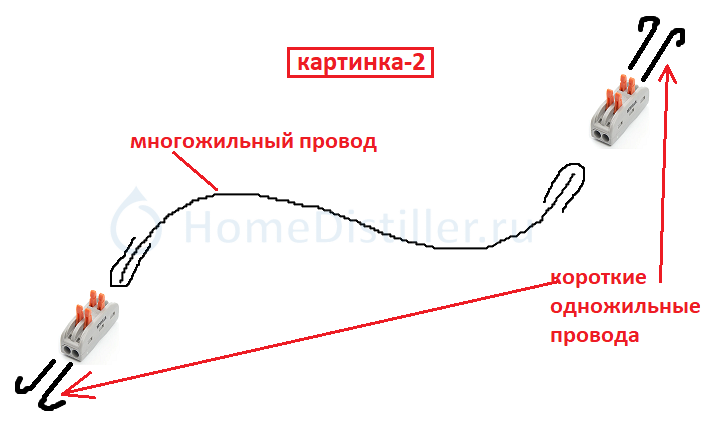

2. Планирую использовать многожильные провода 2.5мм, обжатые в НШВИ гильзы клеммником в шестигранник. Толщина обжатой гильзы = 4 мм и судя по всему оно или совсем не влезет в REX и ТТР или плохо влезет. Нормально если я к REX и ТТР подключу короткие одножильные провода, а потом соединю их с многожильным проводом через соединительную клемму? См. картинку-2
3. Автомат добавил больше для удобства включения/выключения питания. Знакомый советует его заменить на дифф. автомат. Насколько это обязательно?
4. У меня REX-C100 с "SSR output". Верно ли понимаю, что на выходах к ТТР он генерирует низковольтный импульсный сигнал (12/24V DC) и потому от REX к ТТР можно взять многожильный провод сечением 0.5мм или 1мм и даже не обжимать его к НШВИ гильзу? Просто обмотать вокруг болта и прижать пластиной.

оно или совсем не влезет в REX иzxc753, 06 Сент. 25, 21:18

не надо толстыми проводами подключать REX, там ток миллиамперы.
А у SSR винтовые клеммы, на винт колечко из провода (в идеале пропаянное) или обжимная клемма «кольцо» (наконечник НКИ)

P.S. Для подключения REXа (и других подобных контроллеров) очень удобно (и инженерно правильно) использовать «вилочные» клеммы (наконечник НВИ, подходящего размера)

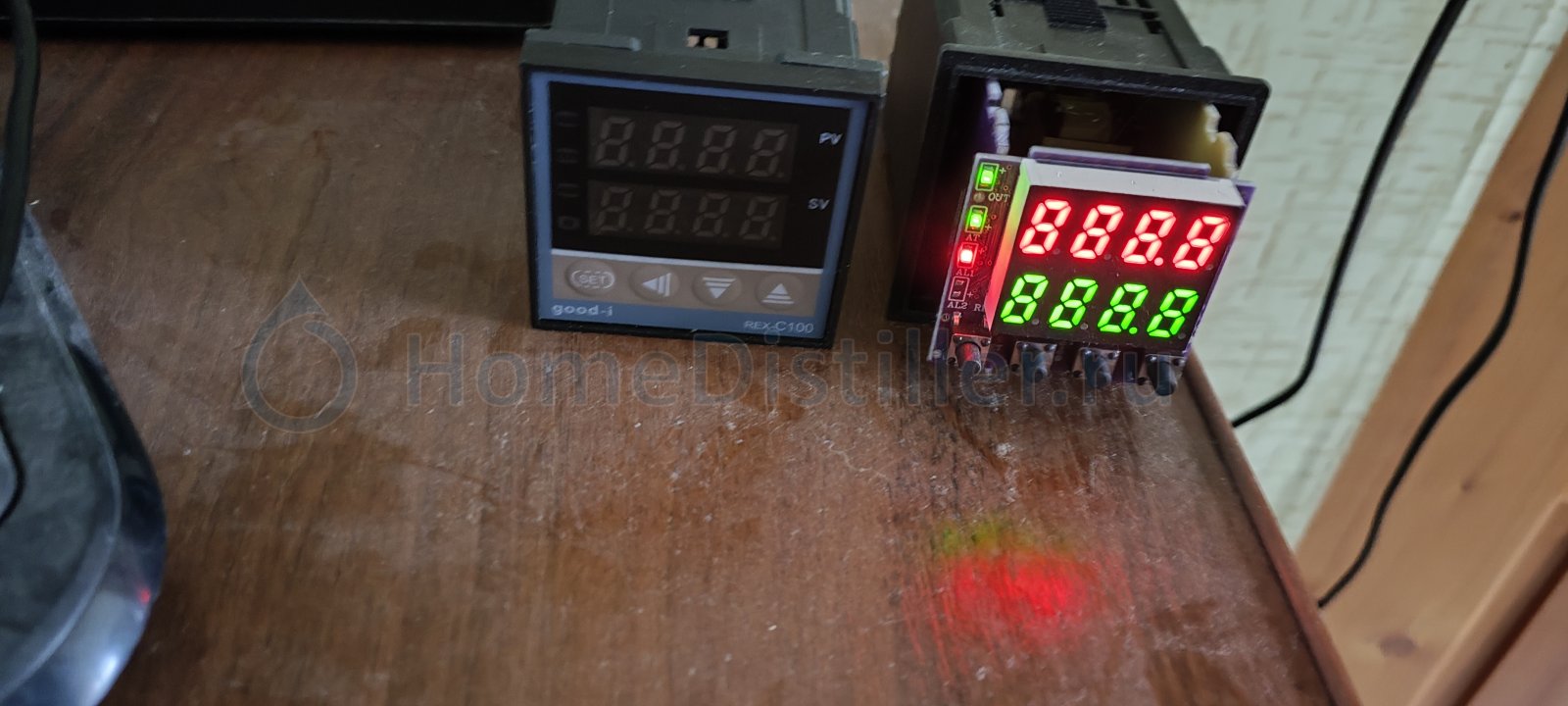

Купил я значит это чудо комплектом на али.
Не посмотрел. Как и у многих к02
Упрощенный вариант + твердотельное реле + термопра до 800грС. Хотел использовать для маленькой муфельной печи маленькой.

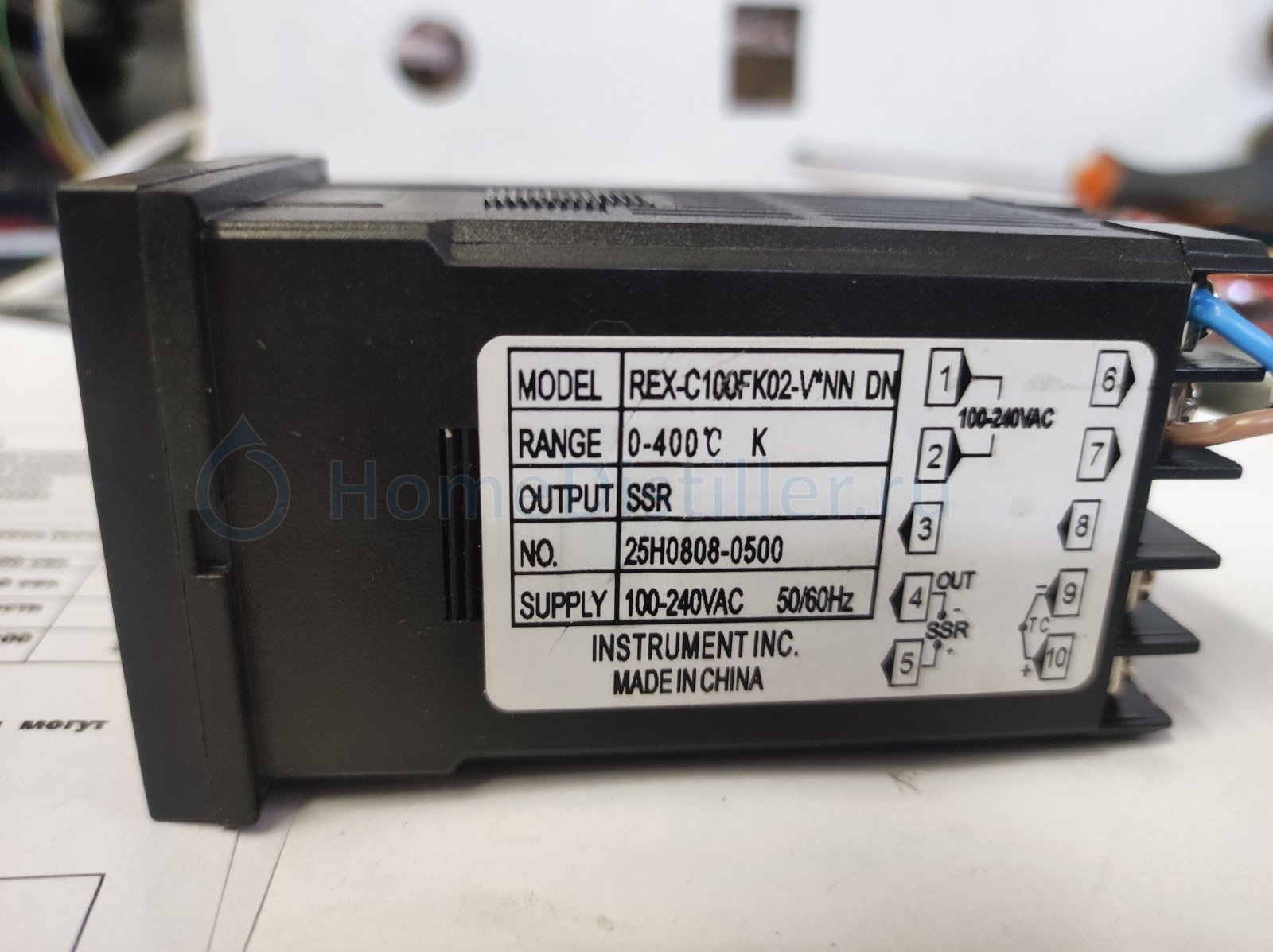

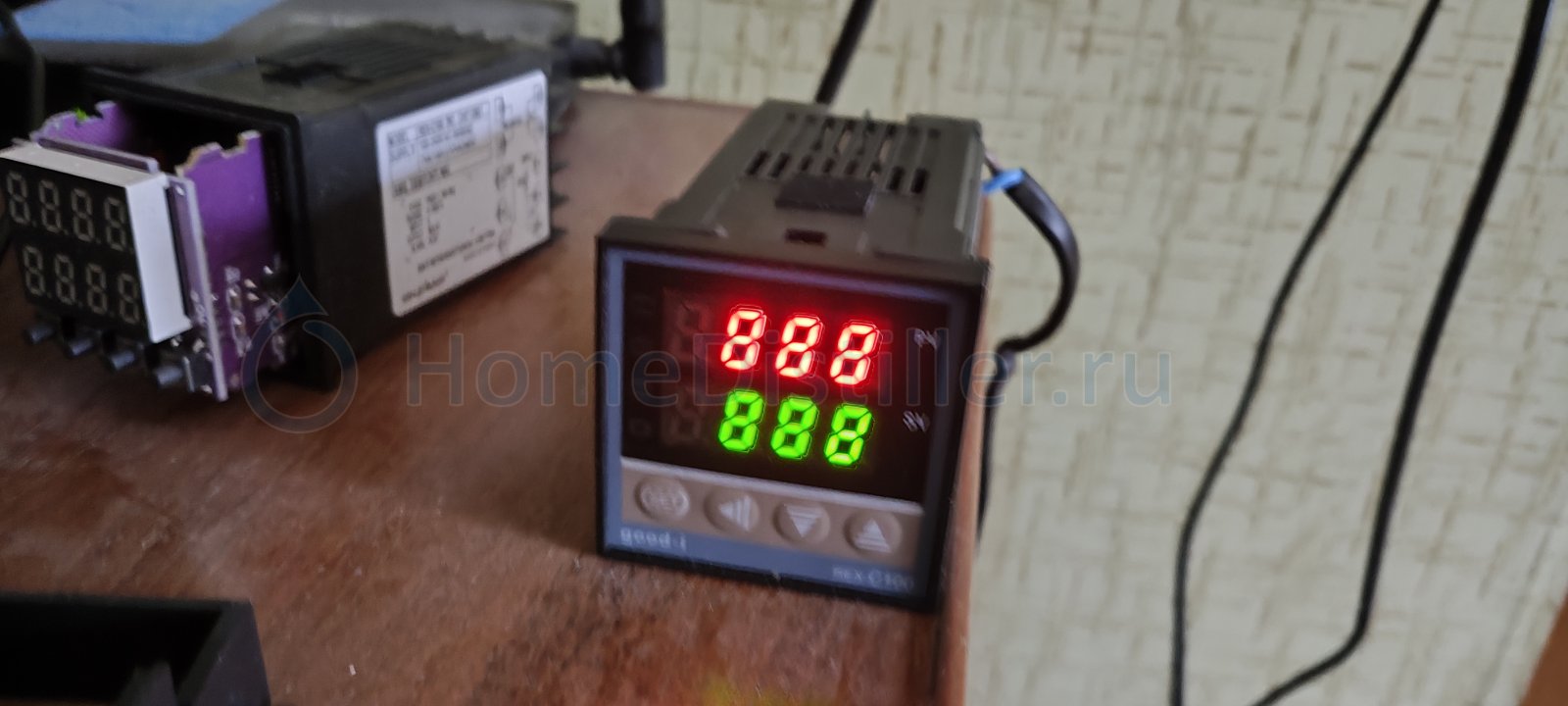

Показывает только 3 знака. Температуру вроде измеряет до 999 и выставить можно.
Вопросы. Можно ли запустить дисплей на 4 знака до большей температуры?
И будет ли стабилизация вообще выше 400 грС.
Наверняка уже этот вопрос обсуждался, но так с ходу не нашел.
Спасибо заранее.

на 4 знака до большей температуры?dmitrp71, 18 Сент. 25, 20:13

насколько я помню REX не умеет больше 999

Но индикатор на 4 сегмента.

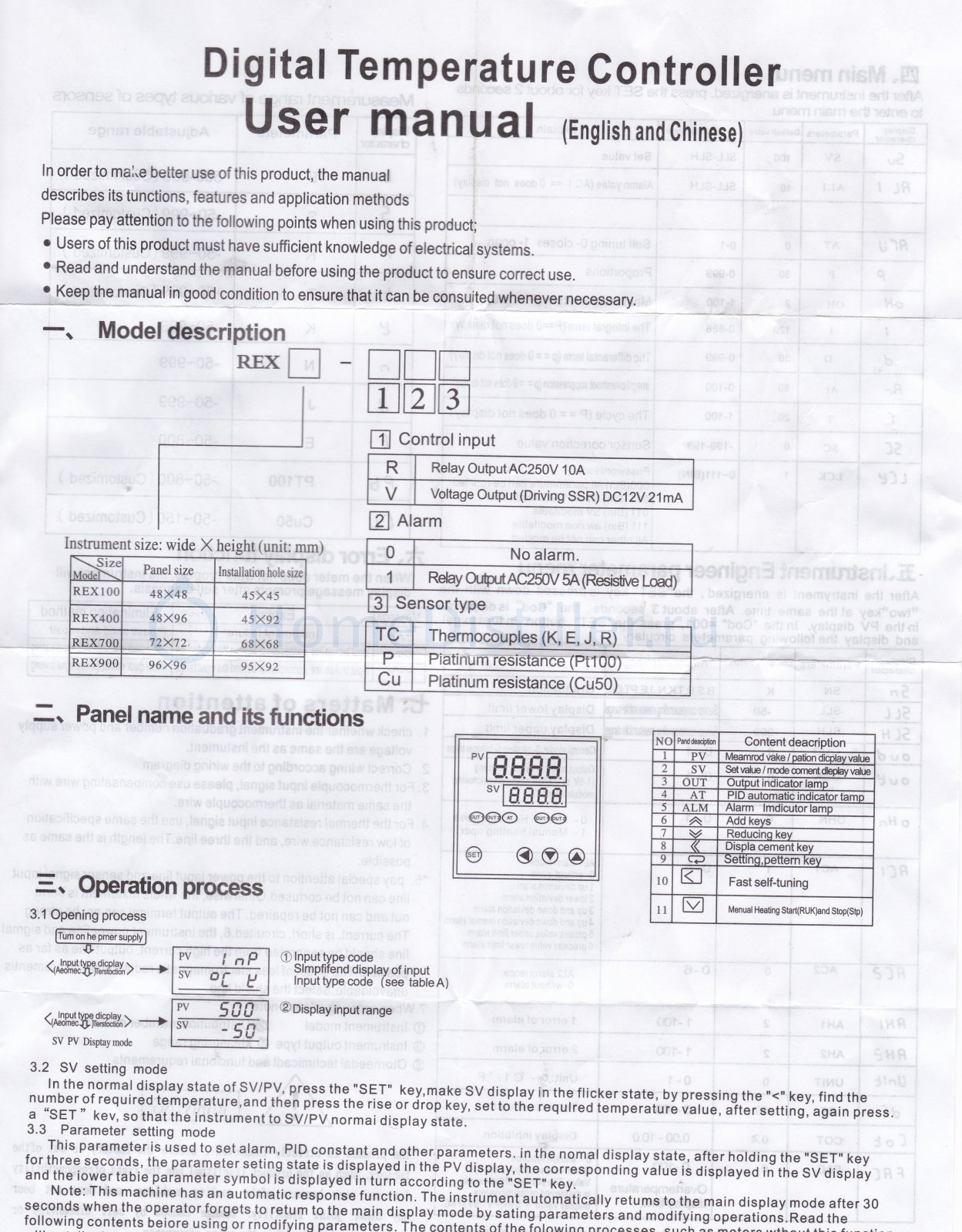

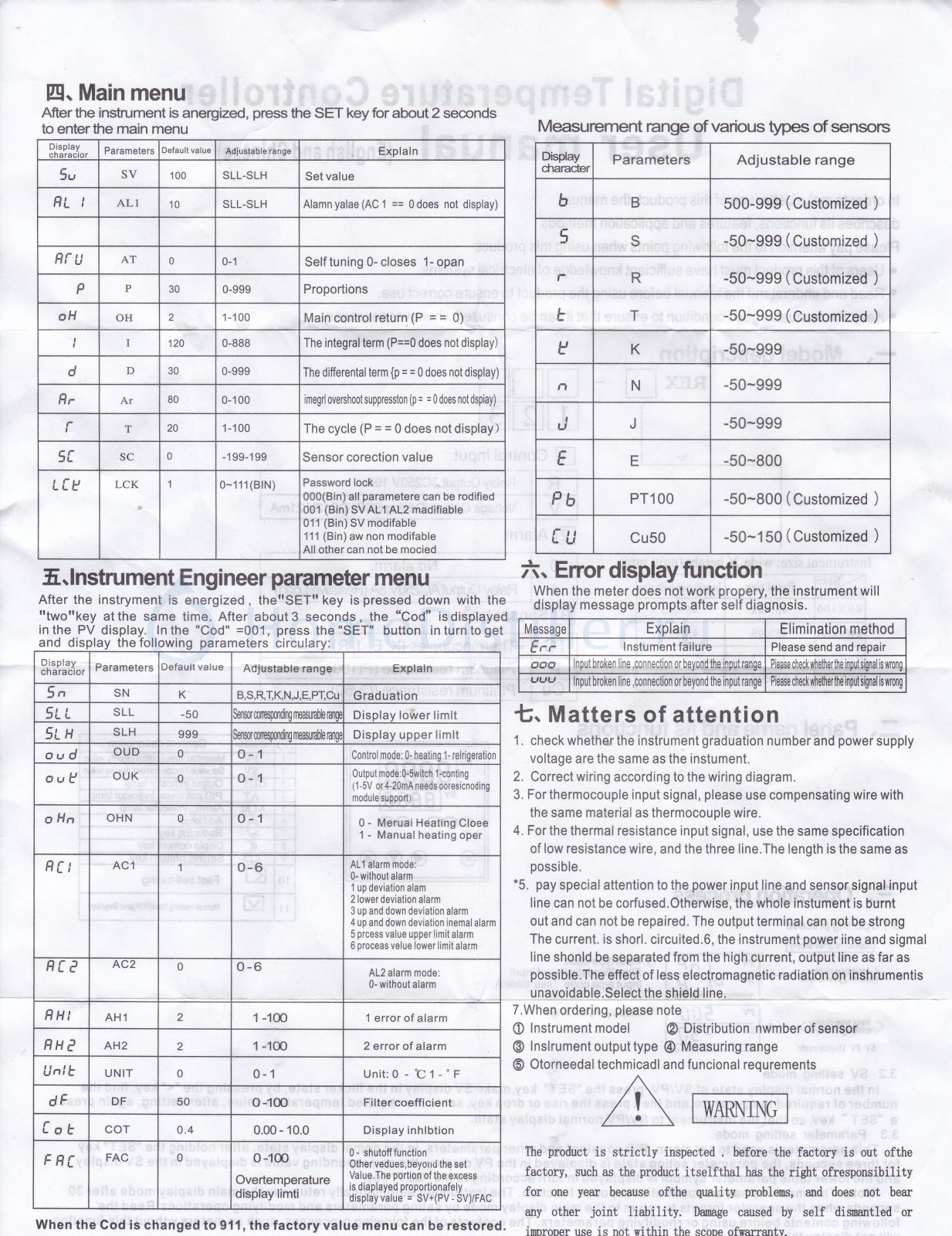

dmitrp71,если меню позволяет - откорректируй параметры SLL & SLH

- откорректируй параметры SLL & SLHNewocelot, 18 Сент. 25, 22:32

Зайти то можно.
Но больше 999 не выставляется.
И меньше -50

dmitrp71,обычная термопара(ХК,ХА),как и нихромовая печь не предназначена для длительной работы выше 1000град

выше 1000град546, 19 Сент. 25, 10:13

Это понятно. Я про регулятор спрашиваю.

dmitrp71," При включенном устройстве, найдите параметр блокировки LOCK(зажать СЕТ,на дисплее LCY) - AL1-AL2...-SC-LCY
в режиме установки параметров и установите его равным 1000, затем нажмите клавишу SET для подтверждения, далее нажмите обе клавиши, SET и < одновременно на 3 сек, дисплей PV отобразит «Cod»"
...Cod=0001, нажимайте клавишу SET
SLH - верхний предел измерения
SLL - нижний предел

Но больше 999 не выставляетсяdmitrp71, 19 Сент. 25, 09:49

поменять тип входа

равным 1000546, 19 Сент. 25, 10:44

Там работают только 3 индикатора. Только 3 знака можно менять.

546,
IMHO. Если при включении не отображается все символы, то урезаная версия.

TVM73,возможно
не сталкивался с такими

,обычная термопара(ХК,ХА),как и нихромовая печь не предназначена для длительной работы выше 1000град546, 19 Сент. 25, 10:13

Ха легко 1400 цельсия. Плюс конструкторский запас.
1100 точно прет без заморочек.

Ха легко 1400Виктрыч, 19 Сент. 25, 13:41

в защитном кожухе может быть,
в "чистом" виде - на один раз
