Выложу сие творение, прошу сильно не пинать если что не так . выложу сначала фотки, затем комментарии к ним.
Этот монстер имеет два варианта отбора, паровой и жидкостной- для ректификации и дистилляции соответственно (По крайней мере так изначально задумано).
123456789101112

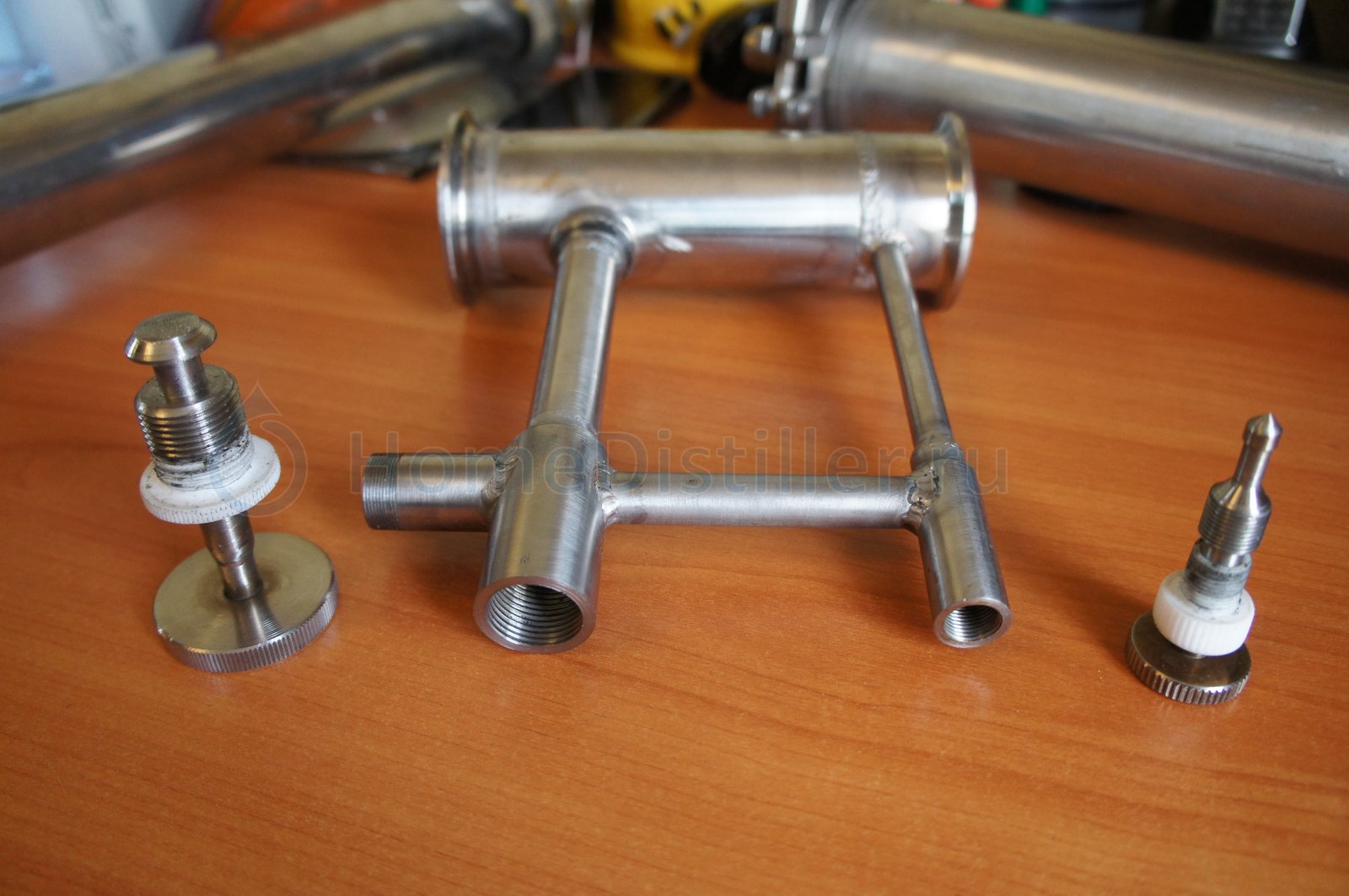

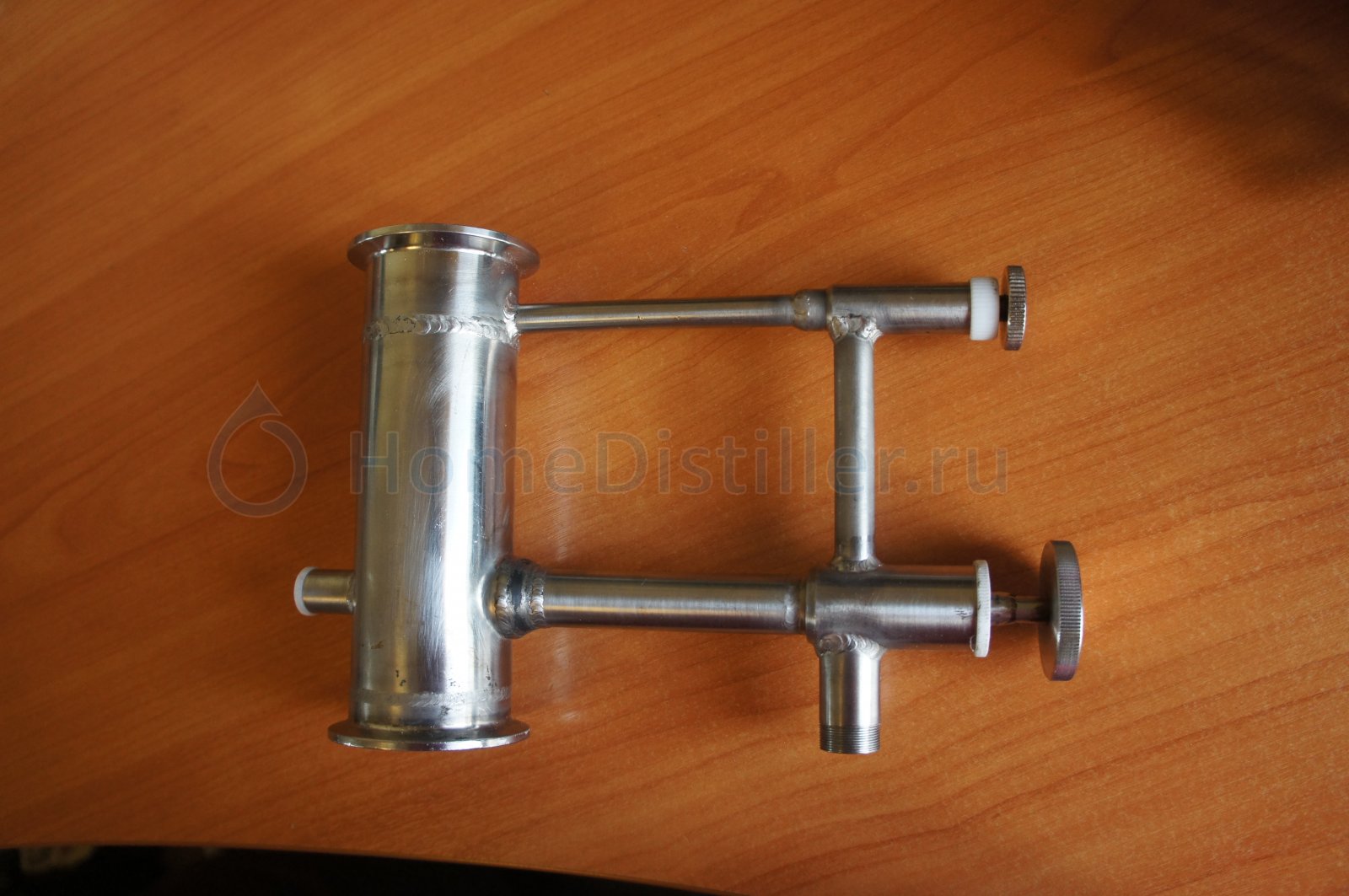

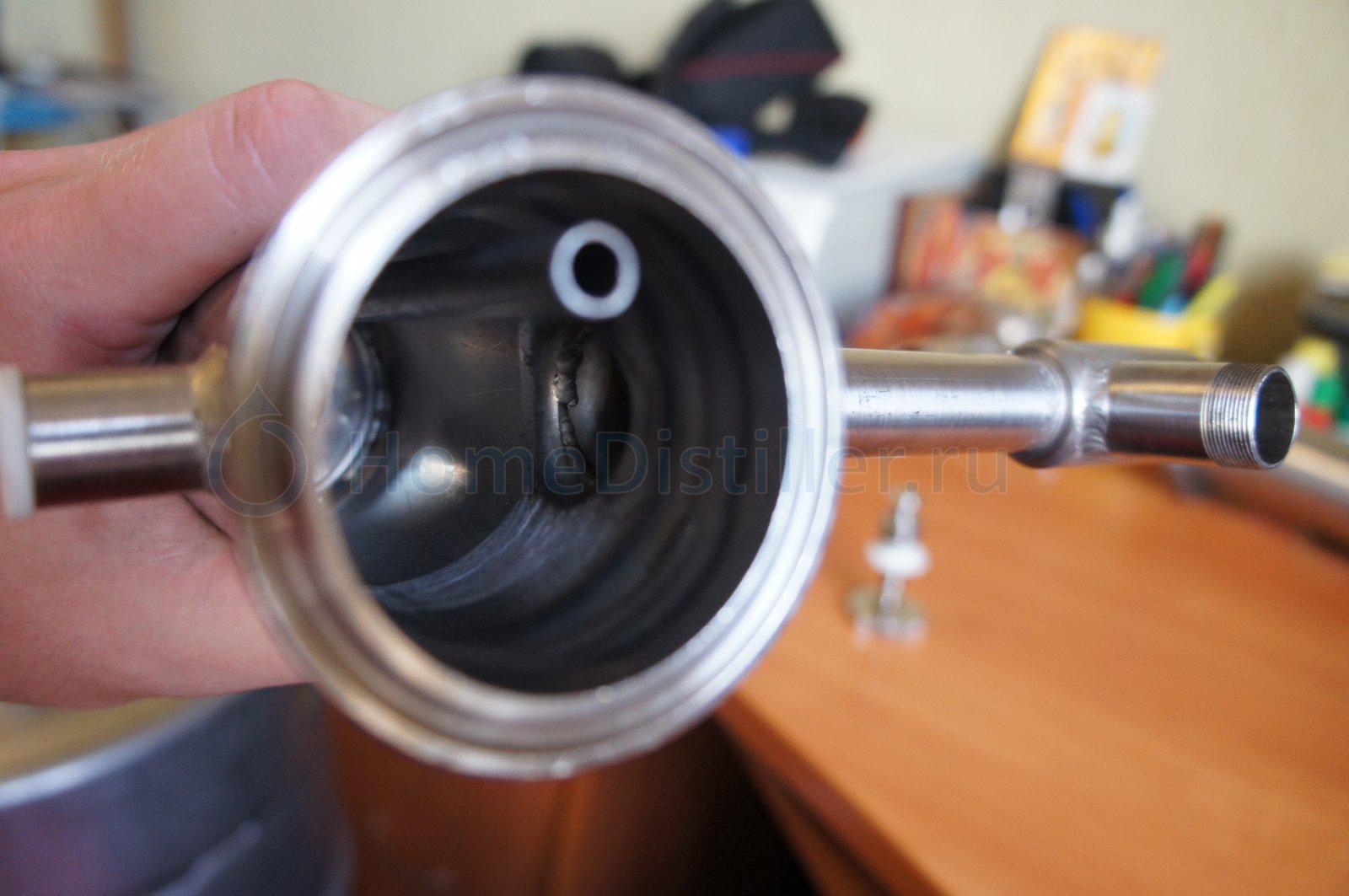

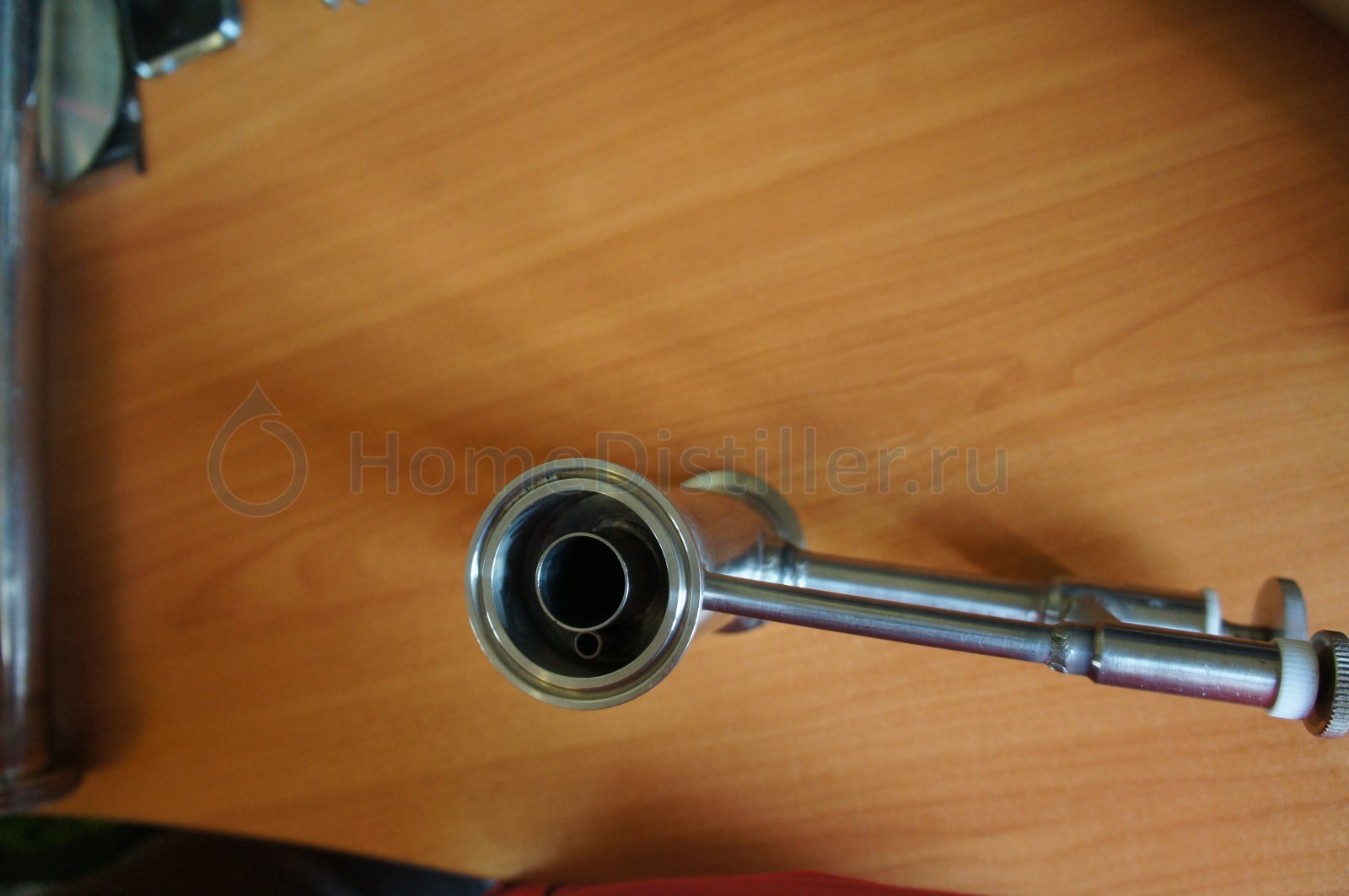

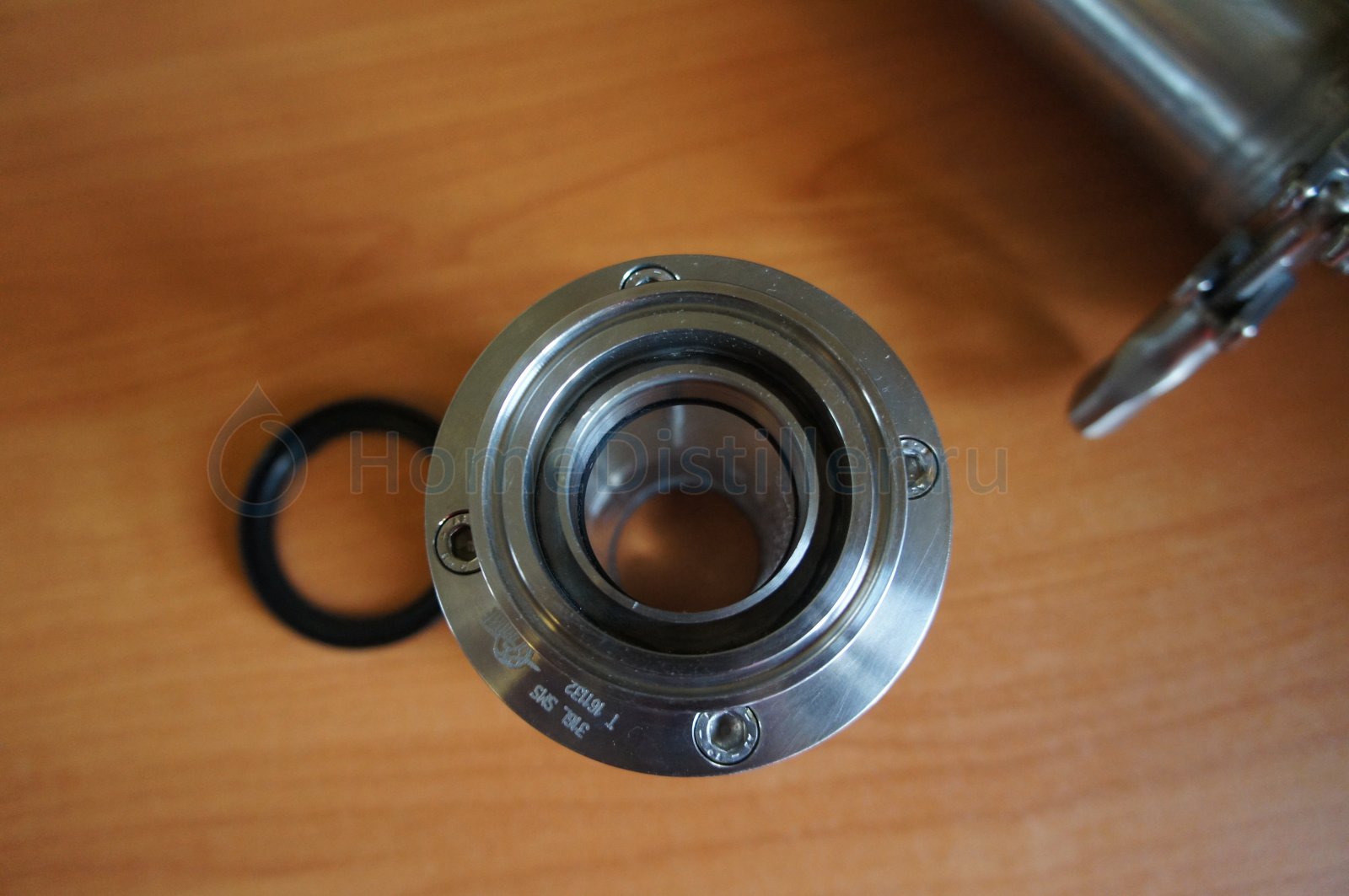

На 11 фото узел отбора, естессно выполненный из нержавейки, но имеются две уплотнительные заглушки выточенные из второпласта.

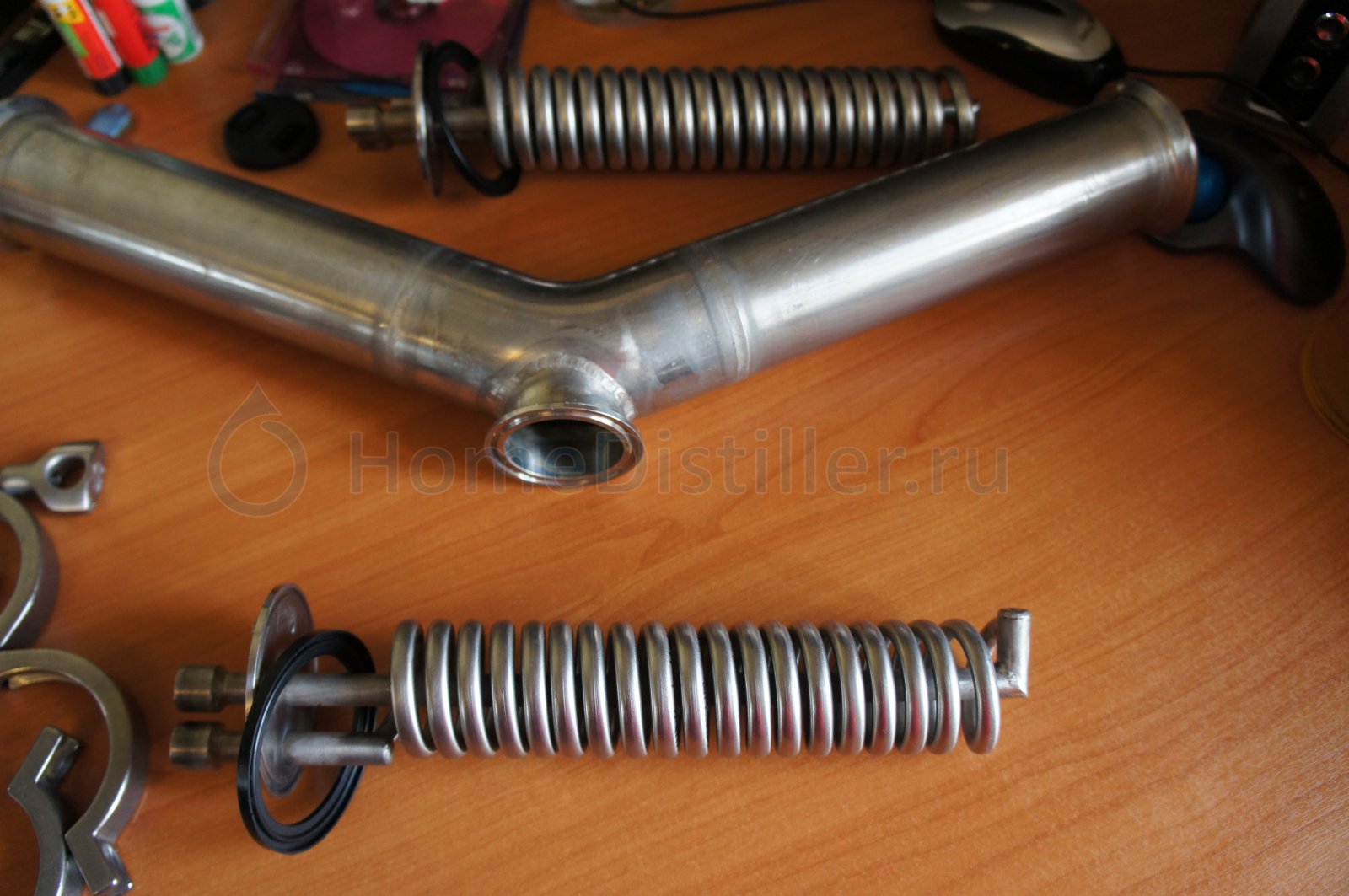

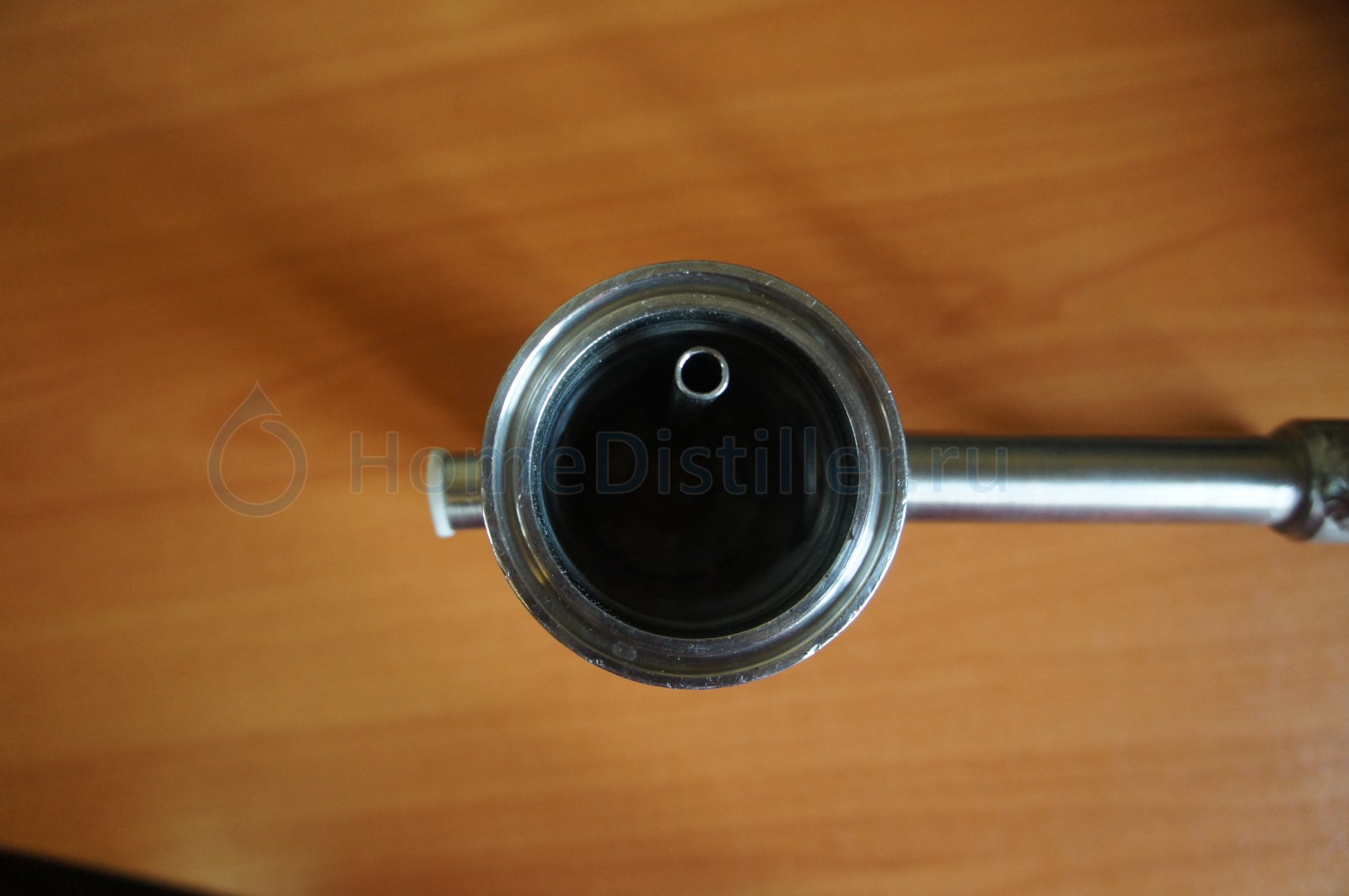

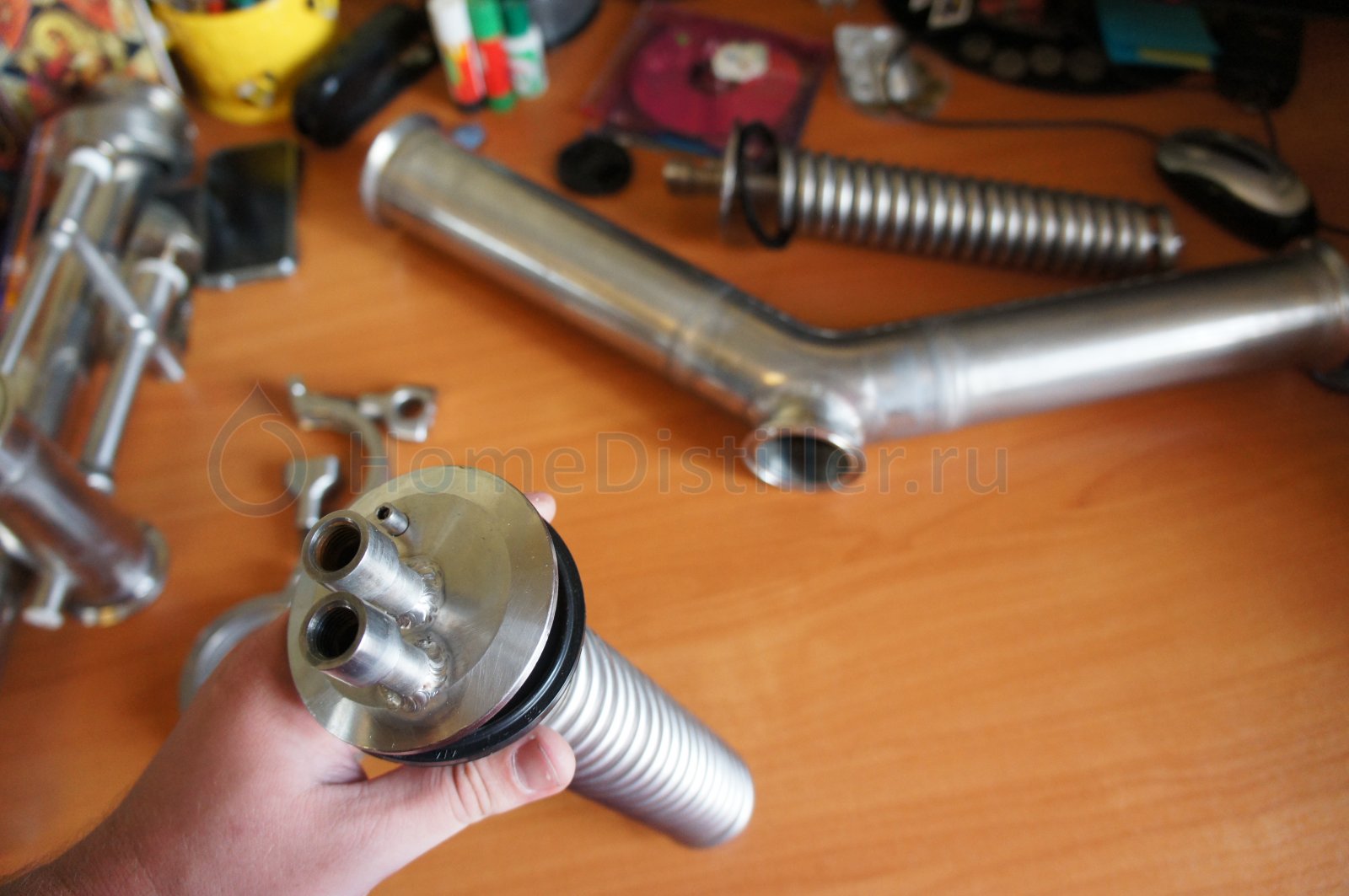

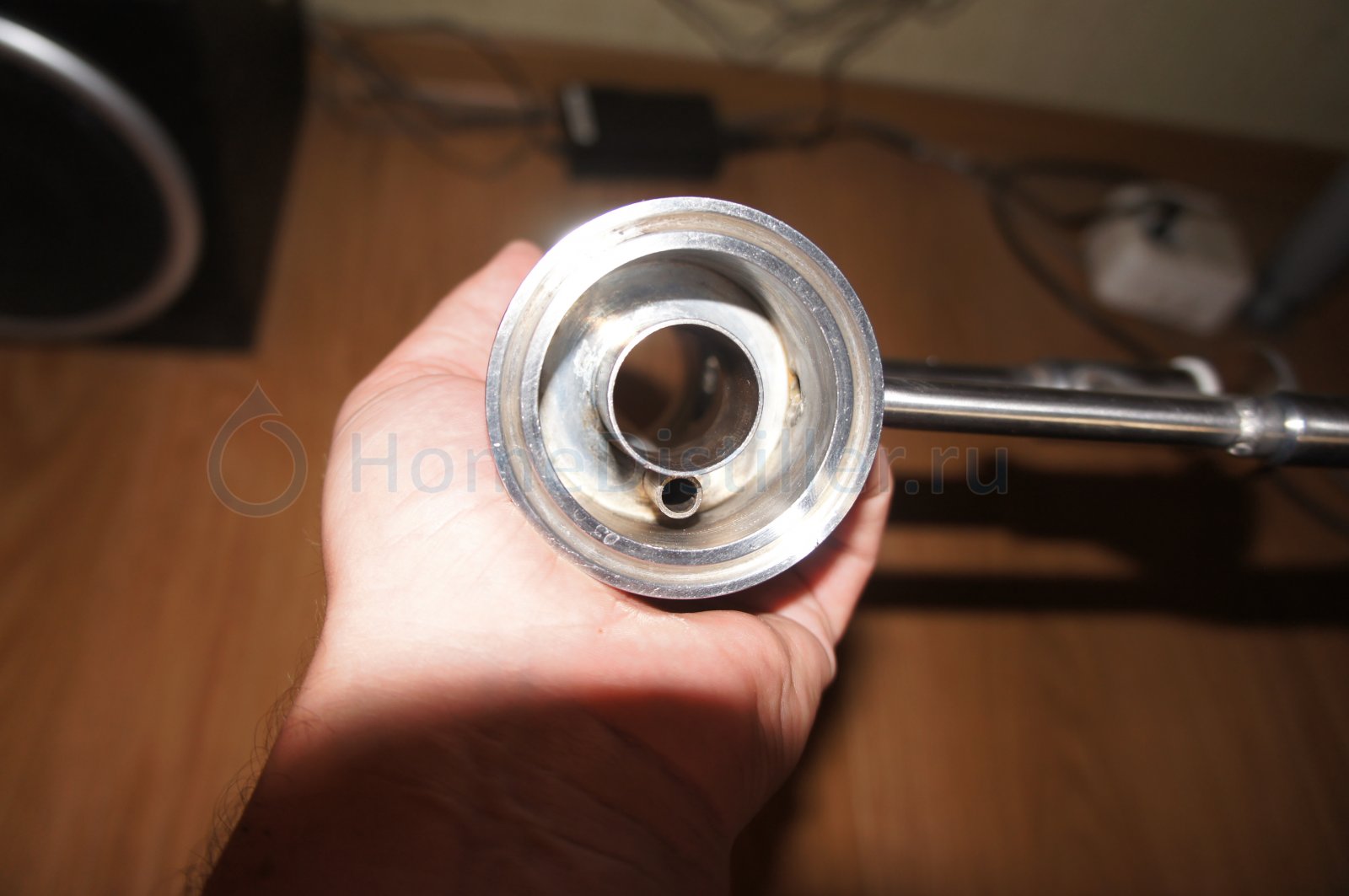

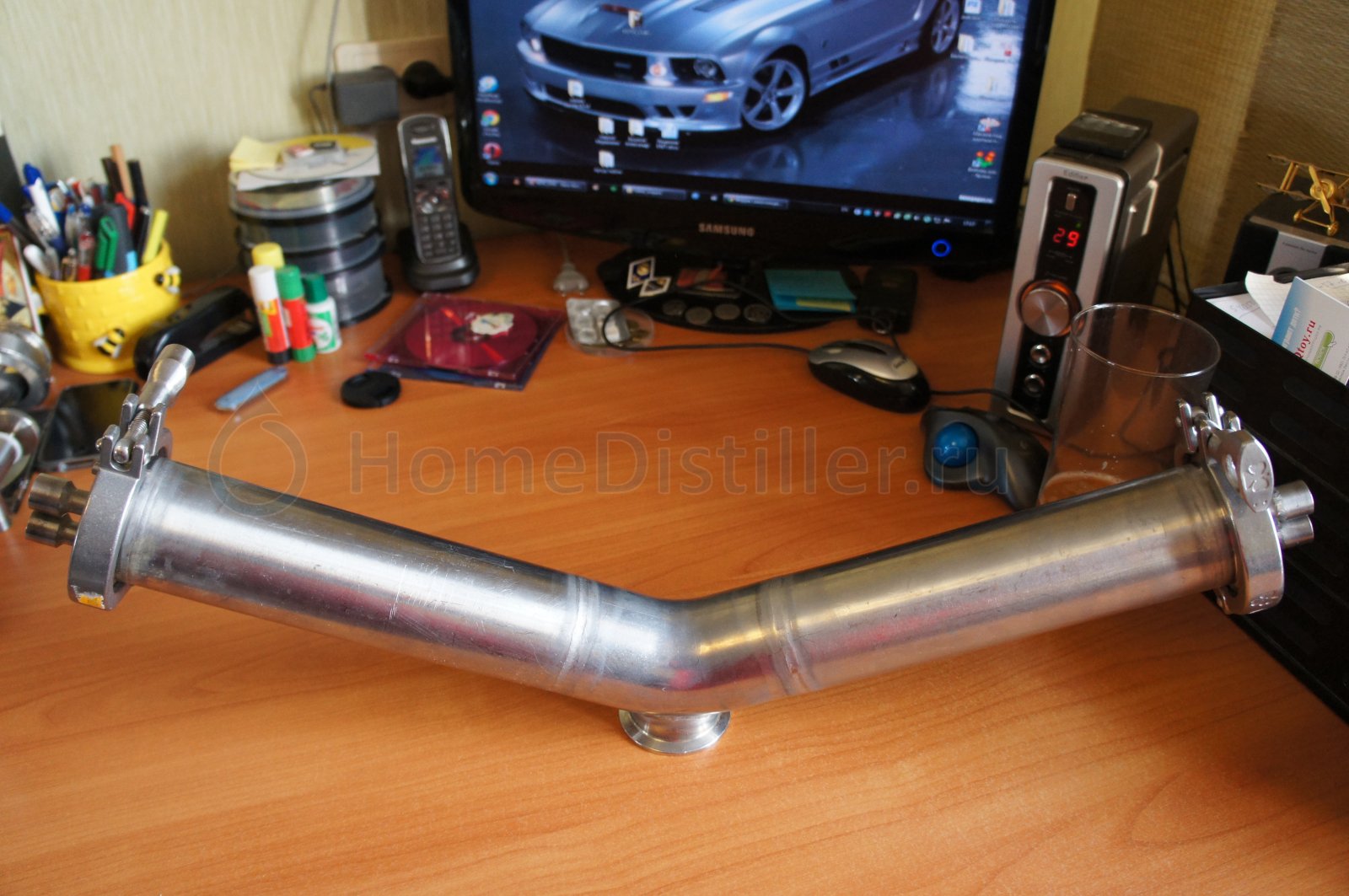

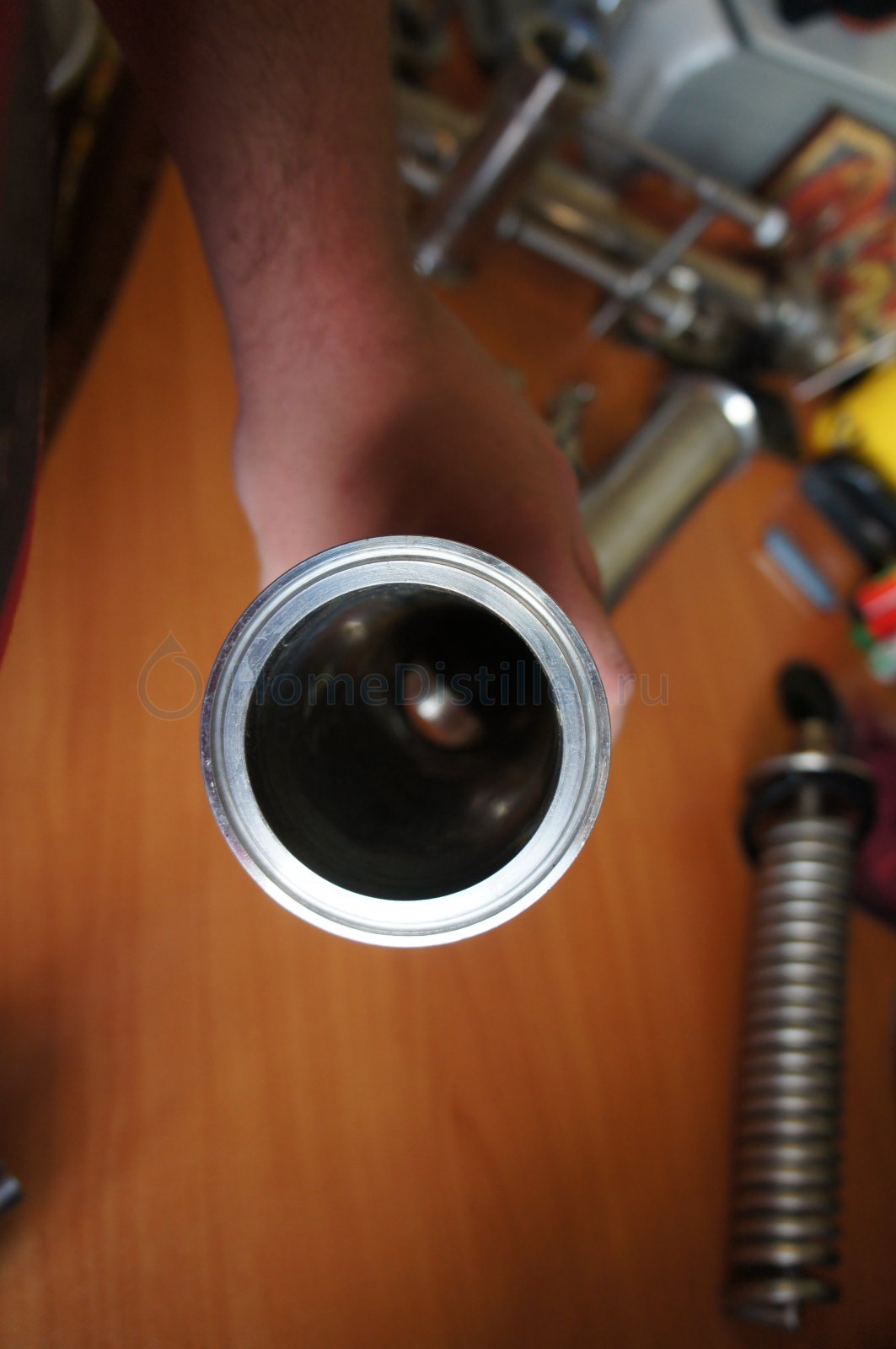

Из двурогого дефлегматора флегма стекает в стакан, в центре которого расположен проход для пара. Так же из дна стакана торчит труба на 2/3 его высоты и проходящая через весь узел отбора до насадки. И 3 трубка отвод на кран для жидкостного отбора.
Ниже под стаканом отбор по парувыходящий так же на кран.

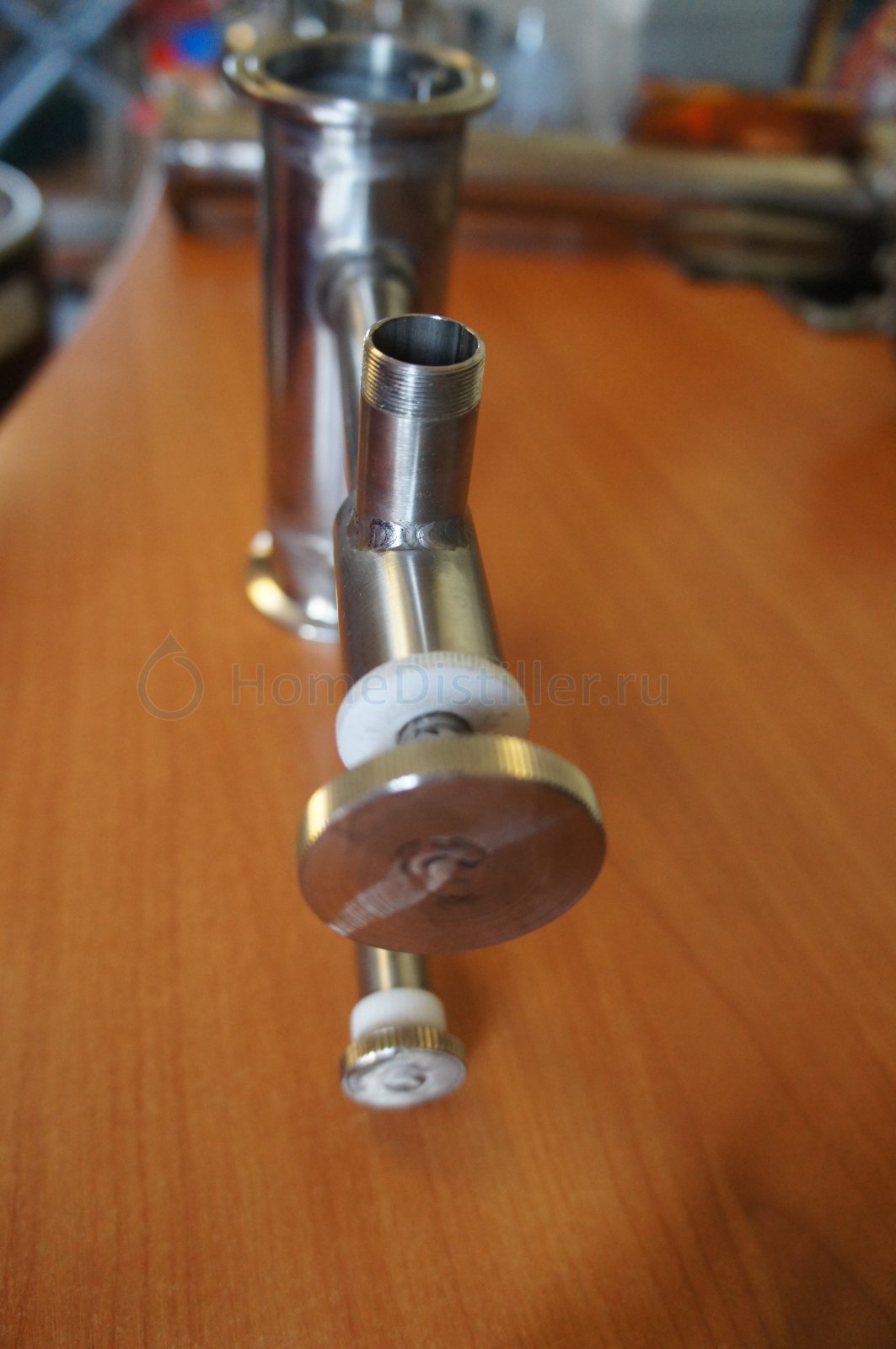

Паровой кран имеет такую конструкцию, что при его закрытии проход в холодильник из жидкостного отбора не закрывается.

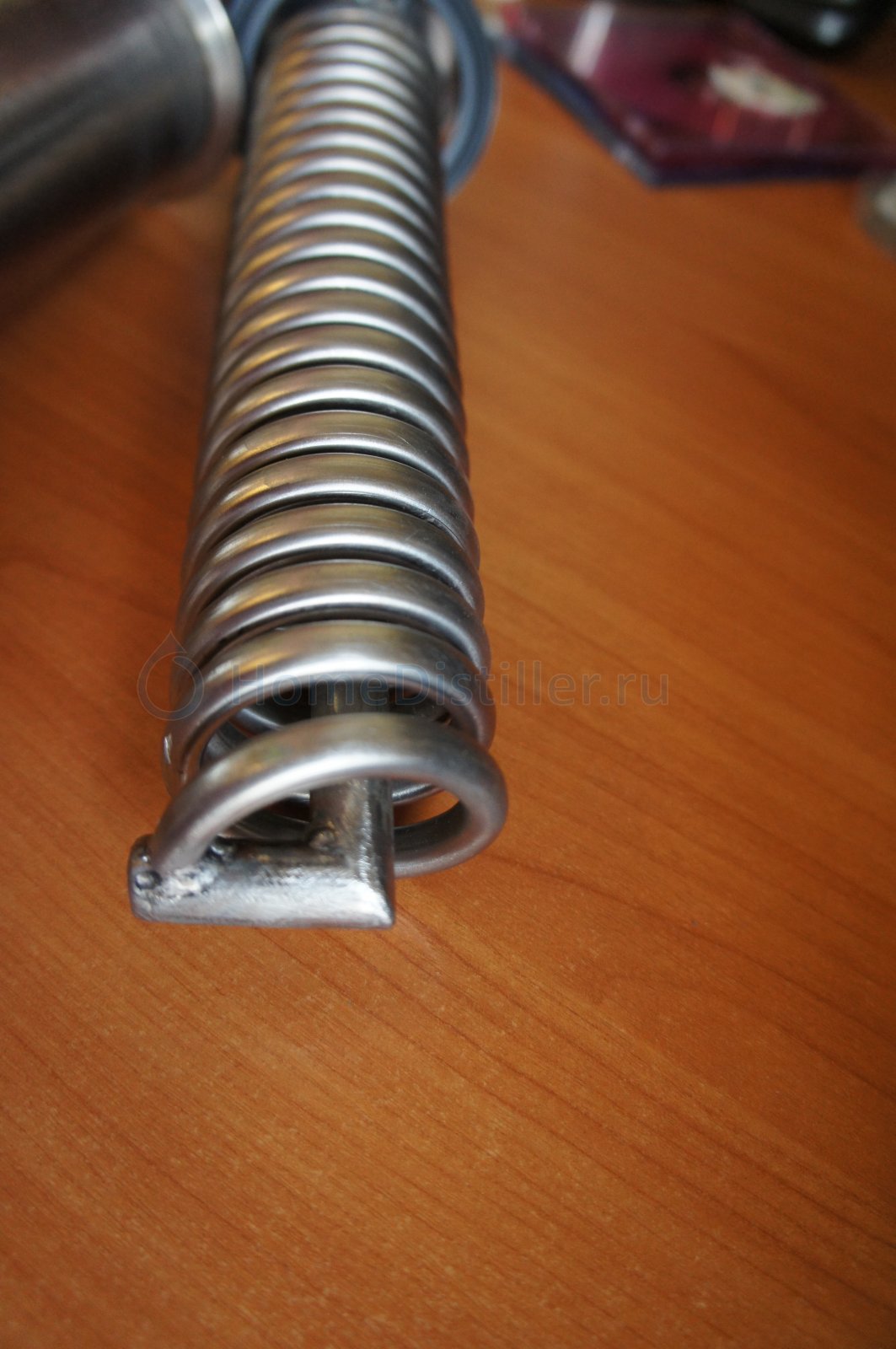

Холодильник проточного типа, труба в рубашке и между ними намотана нерж проволока с шагом 1.5-2 см. - для циркуляции воды...
Двурогий ректо-дисти-зверь
Leonwttf
Бакалавр
Жуковский
81 5
24 Февр. 13, 15:22
Leonwttf
Бакалавр
Жуковский
81 5
Отв.1 24 Февр. 13, 15:26, через 4 мин
13141516171819202122232425
Отв.2 24 Февр. 13, 15:30, через 4 мин
лучшее - враг хорошего, как мне кажется.
в работе...так же, как все более простое.
но если рассматривать это как средство самореализации, то видимо в этом вопросе все ОК !
в работе...так же, как все более простое.
но если рассматривать это как средство самореализации, то видимо в этом вопросе все ОК !
Leonwttf
Бакалавр
Жуковский
81 5
Отв.3 24 Февр. 13, 15:31, через 1 мин

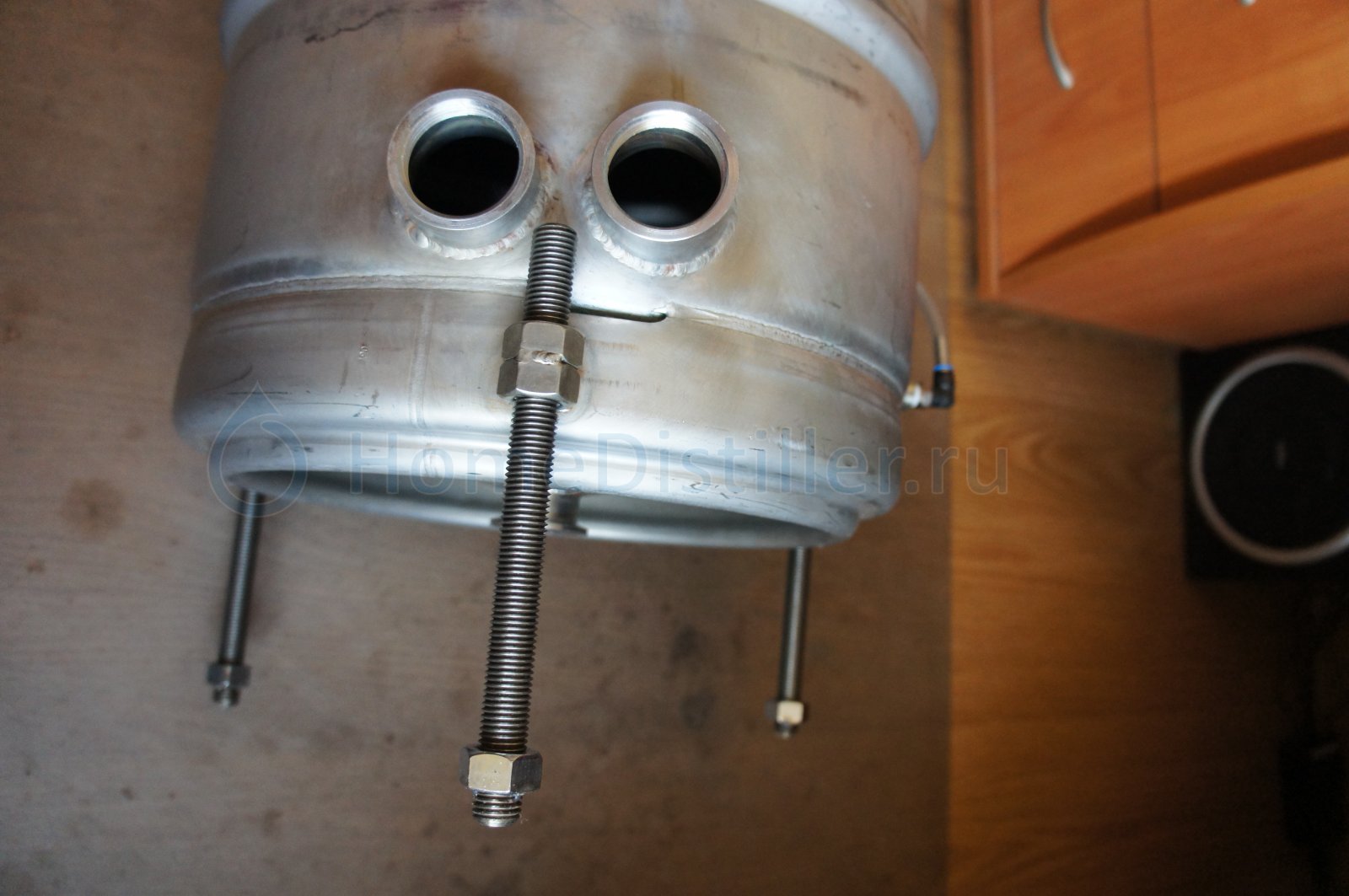

кег-куб имеет:
-3 регулируемые ножки, для выставления по уровню, советую их делать сразу, т.к. история с подкладками чего либо-это онанизм

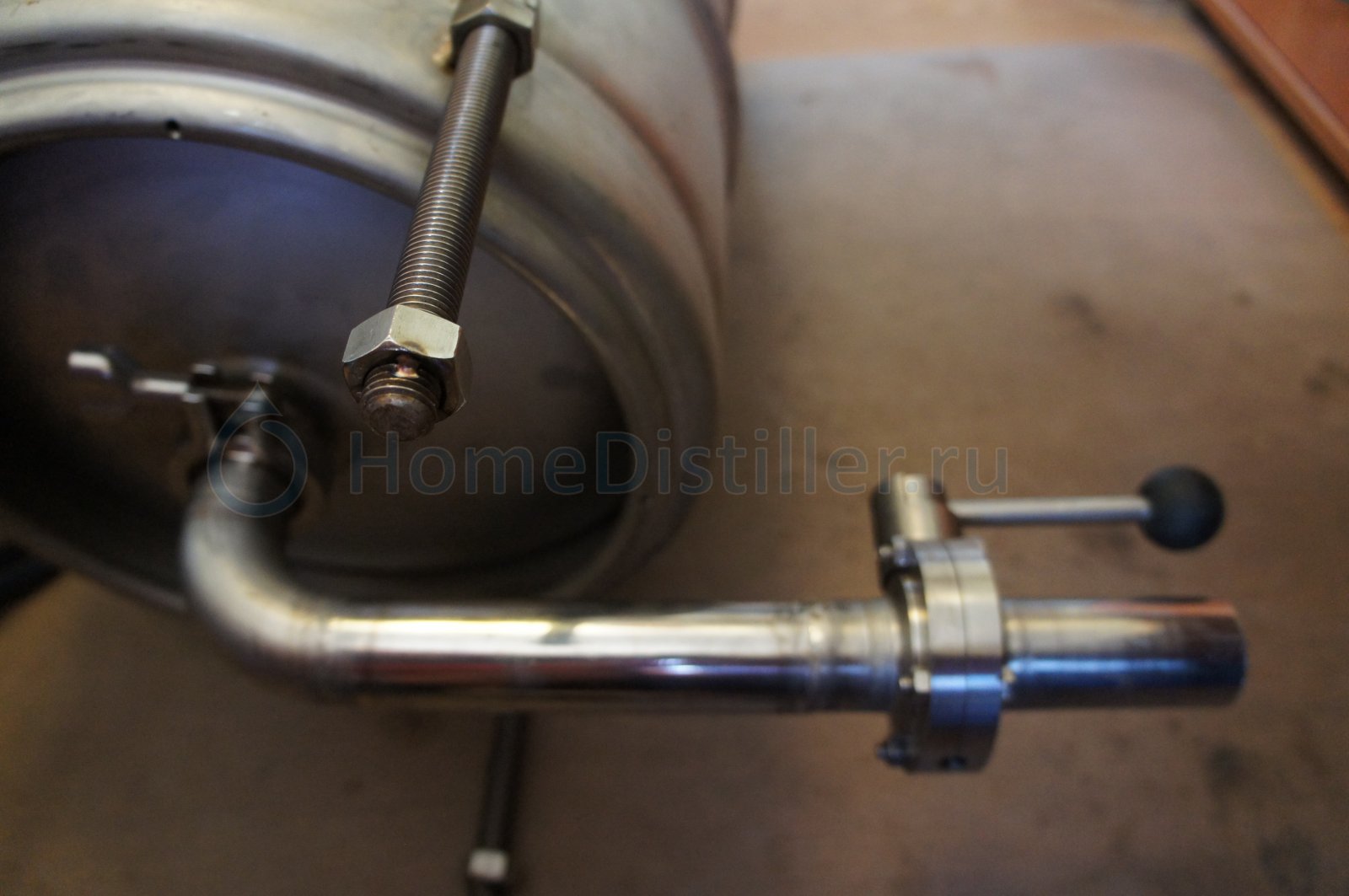

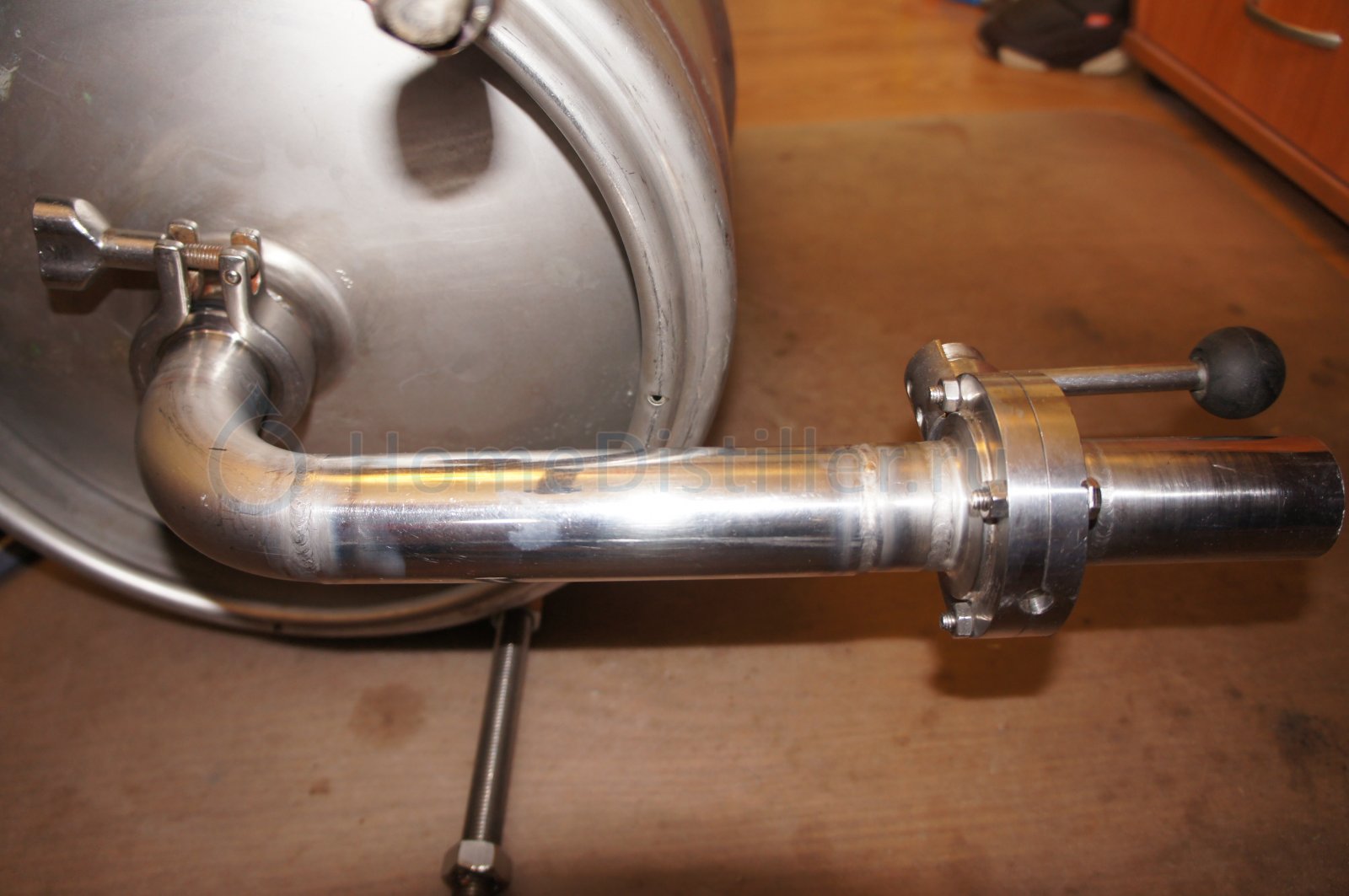

-Сливную трубу с краном для барды.

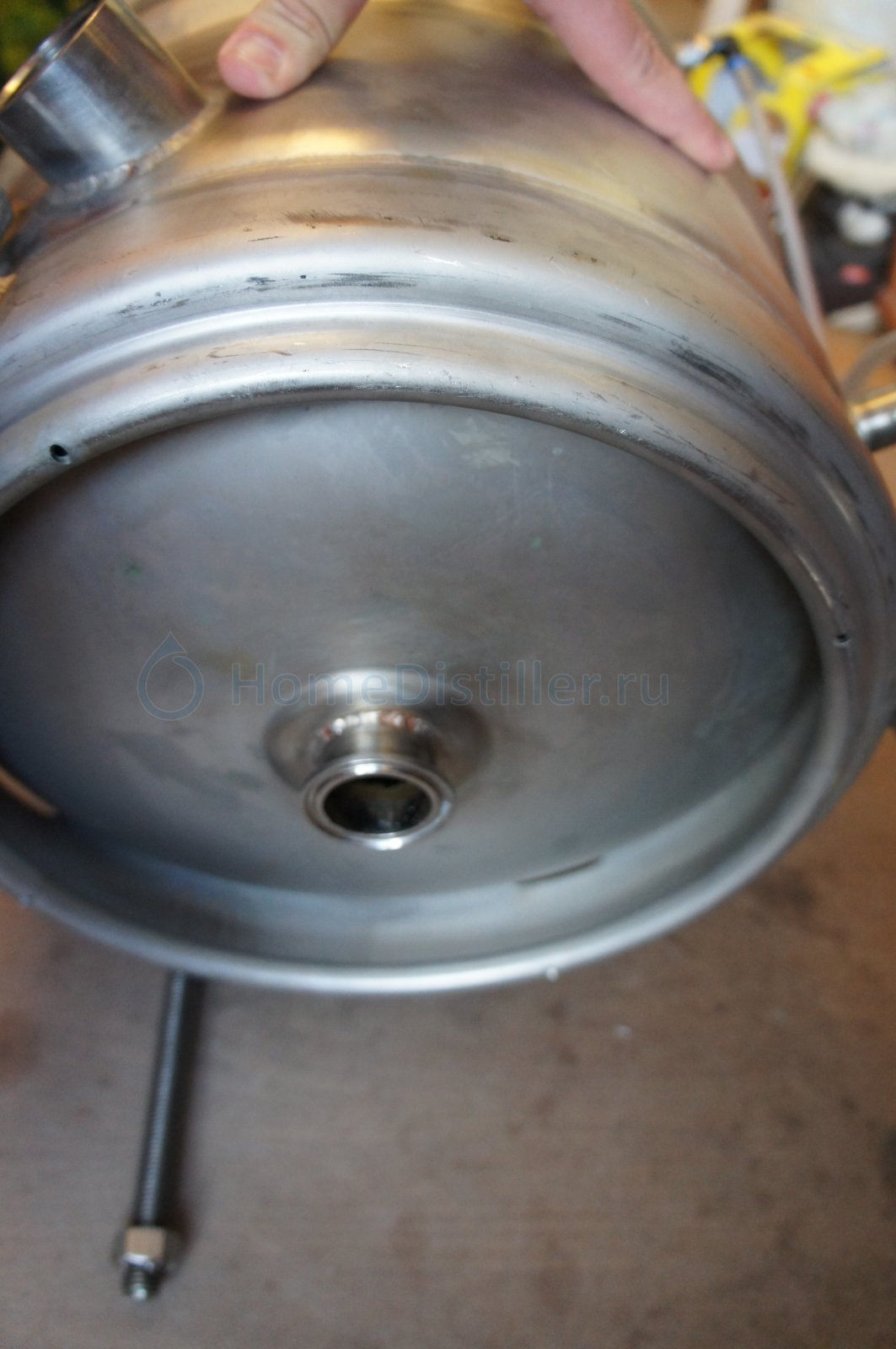

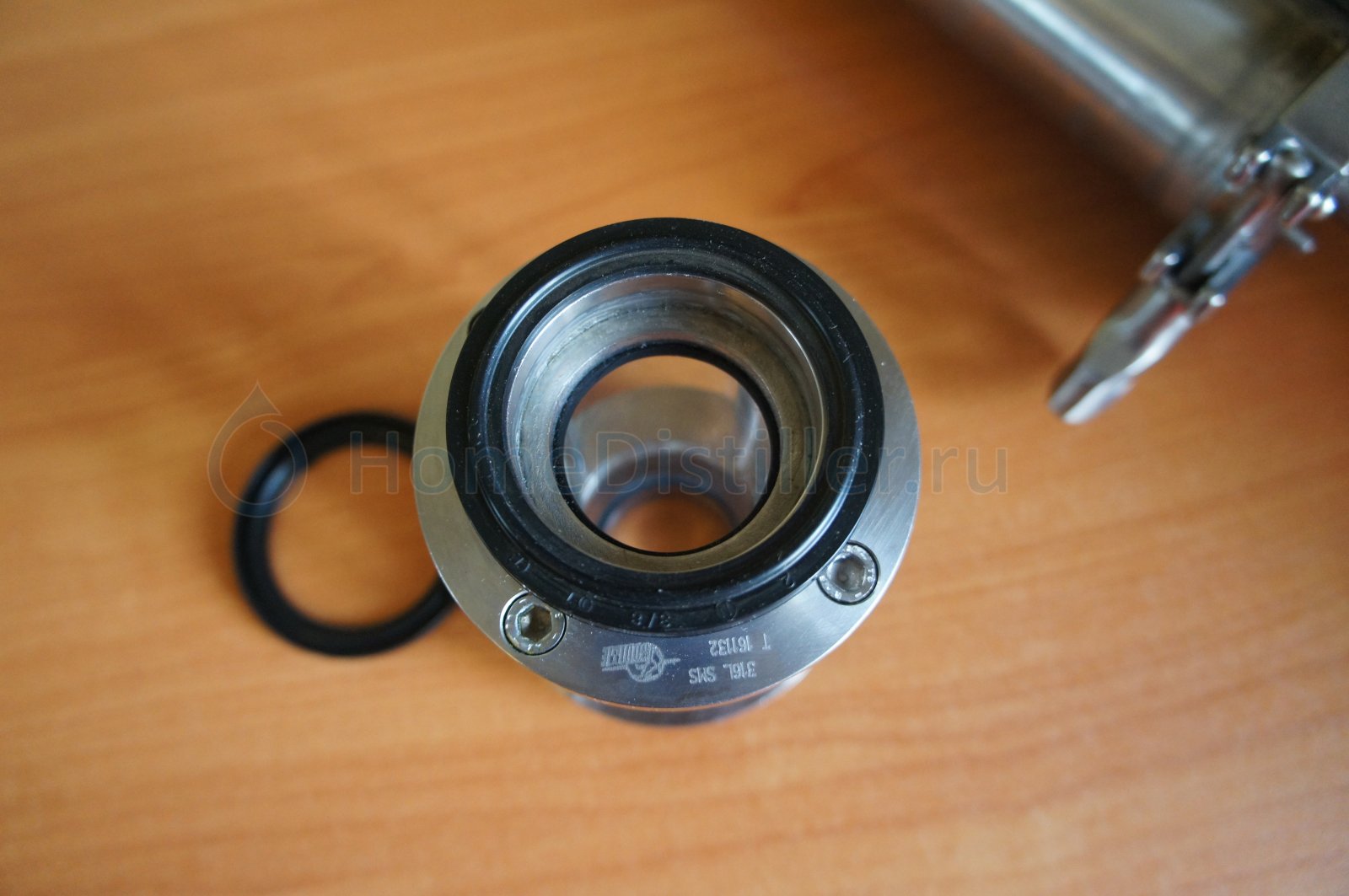

-Переходник со стандартной КЕГовой резьбы на кламповое молочное соединение. Для этого был раздраконен стандартный фитинг от кега и к нему приварена молочная арматурина.
-2 муфты для аристоновских тэнов. Заранее оговорюсь, что буду использовать барбортер вставляющийся в одну из муфт для тэнов.
-ну и визуальный уровень браги в кубе.
262728293031323334
-3 регулируемые ножки, для выставления по уровню, советую их делать сразу, т.к. история с подкладками чего либо-это онанизм
-Сливную трубу с краном для барды.
-Переходник со стандартной КЕГовой резьбы на кламповое молочное соединение. Для этого был раздраконен стандартный фитинг от кега и к нему приварена молочная арматурина.
-2 муфты для аристоновских тэнов. Заранее оговорюсь, что буду использовать барбортер вставляющийся в одну из муфт для тэнов.
-ну и визуальный уровень браги в кубе.
262728293031323334
podarok24
Профессор
Переславль-Залесский
2.3K 499
Отв.4 24 Февр. 13, 15:32, через 2 мин
Нихерасе, заслуживает уважения, как изделие, даже не зная характеристик.. и чего, работает? че выдает?
Leonwttf
Бакалавр
Жуковский
81 5
Отв.5 24 Февр. 13, 15:33, через 1 мин

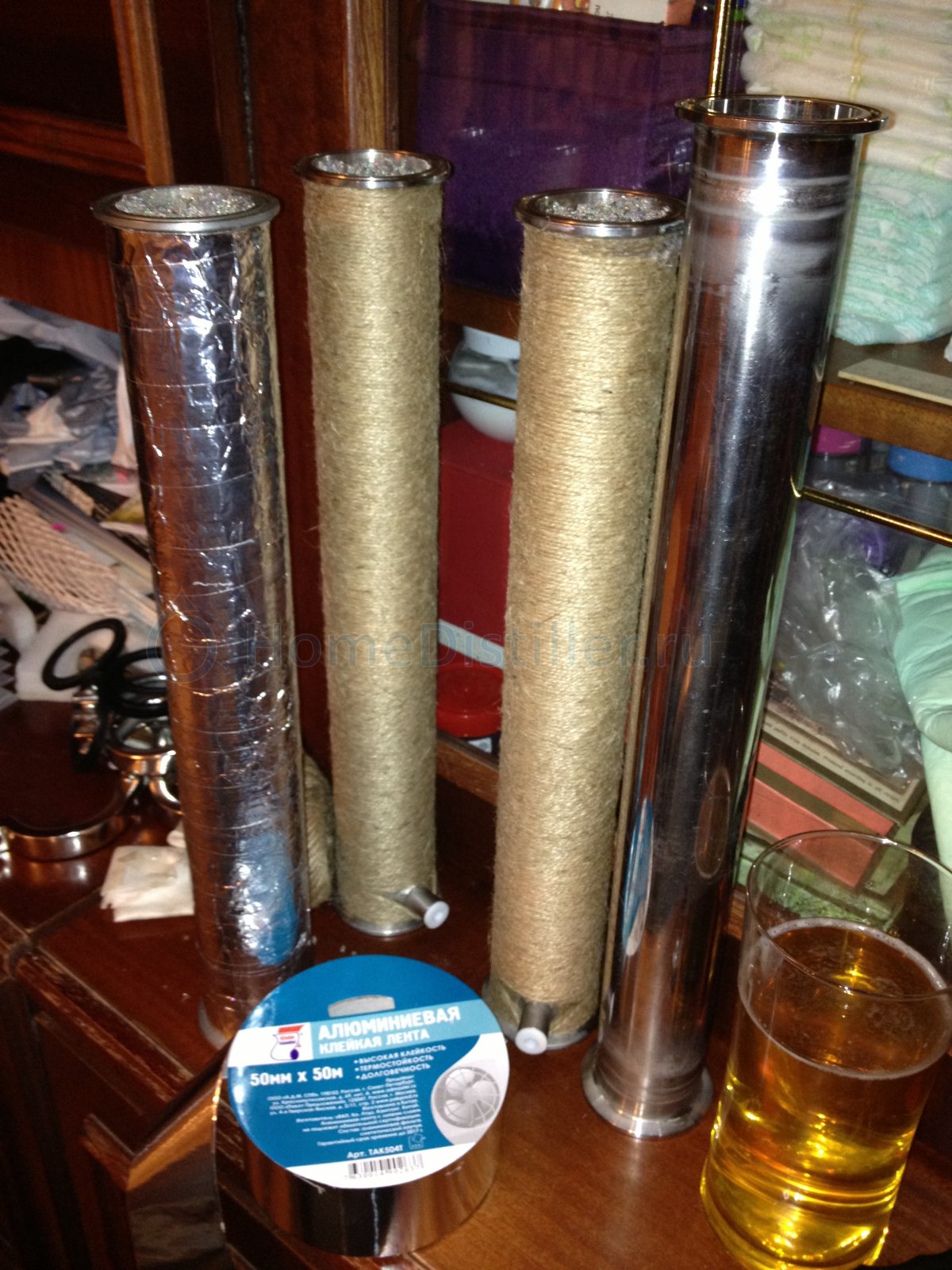

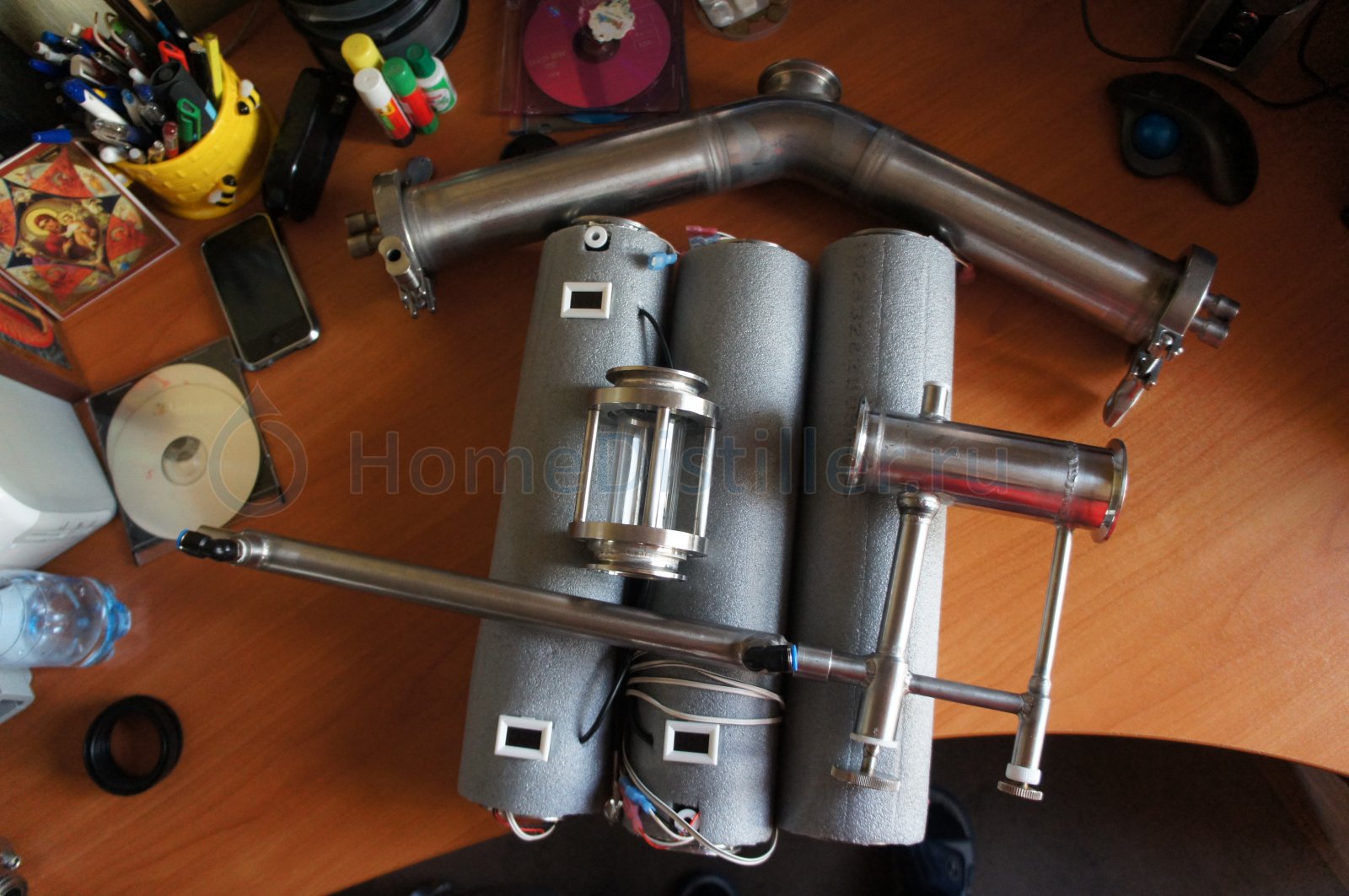

Царги обмотаны шпагатом, затем люминиевый скотч,далее хб веревочка снова скотч и кожурка.
3 царги для ректификации, 4я для дистилляции.
353637383940

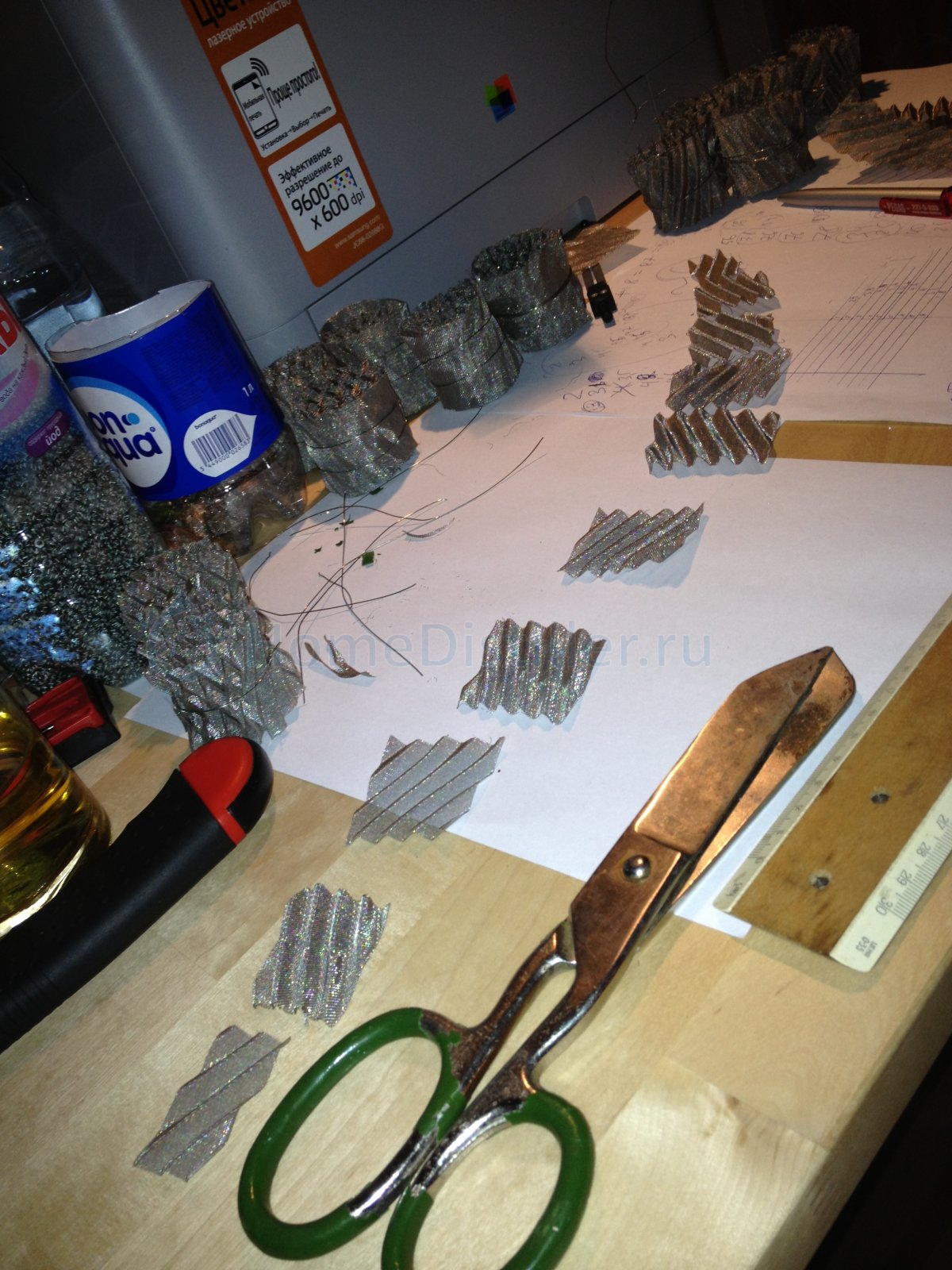

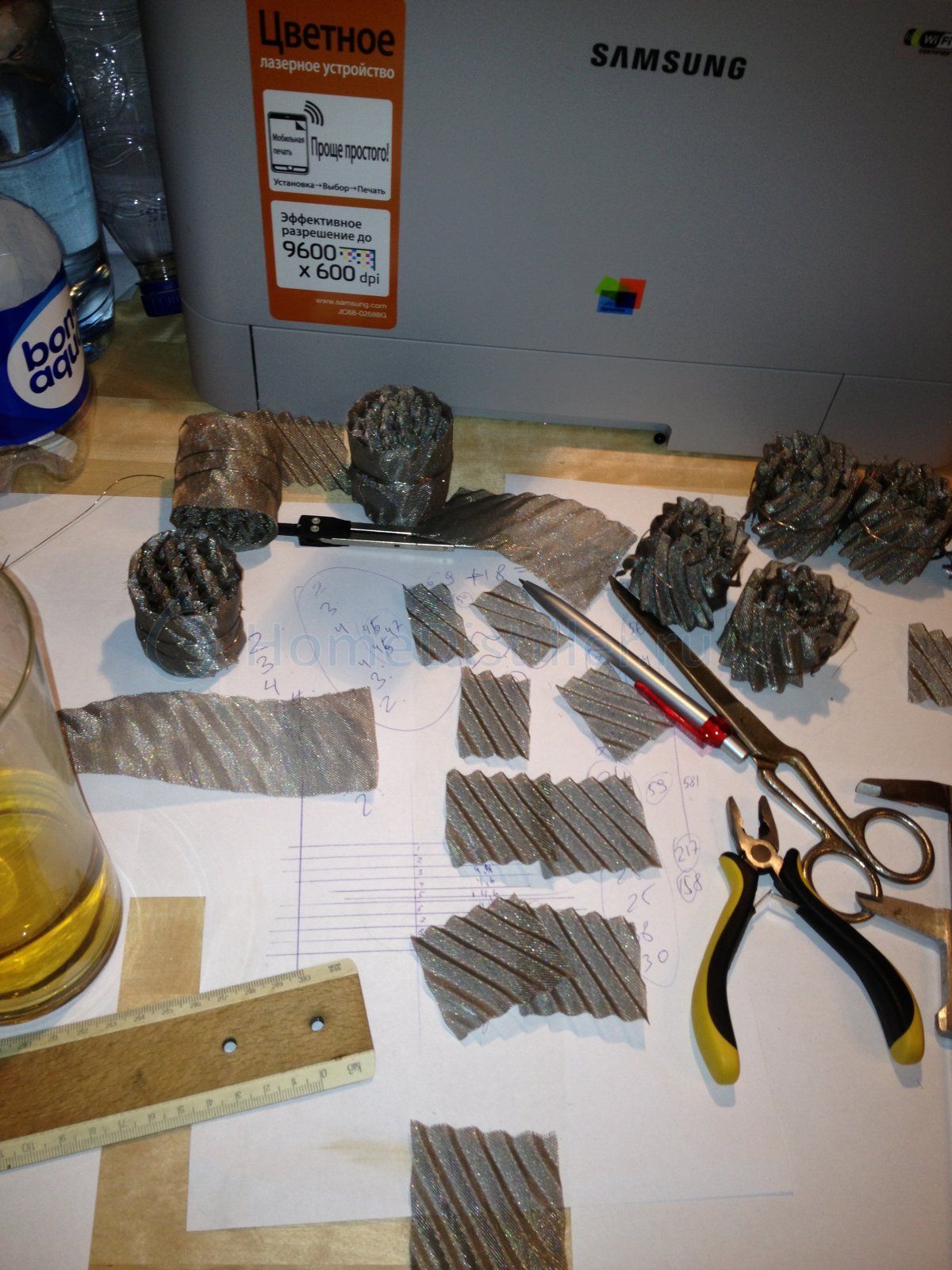

Регулярная насадка. Мелкая нихромовая сетка, пропущенна между шестеренками, затем нарезанна и уложенна в форме цилиндра, закреплена в этом положении и в победном конце обмотана той же сеткой только, не побывавшей между шестеренок.
3 царги для ректификации, 4я для дистилляции.
353637383940
Регулярная насадка. Мелкая нихромовая сетка, пропущенна между шестеренками, затем нарезанна и уложенна в форме цилиндра, закреплена в этом положении и в победном конце обмотана той же сеткой только, не побывавшей между шестеренок.
крокодил
Доцент
Самара
1.1K 271
Отв.6 24 Февр. 13, 15:47, через 14 мин
Leonwttf Работа проведена на высоком уровне(масштаб).Молодец!!!
Ждем результатов. Насадка нестандартная,не знаю как в деле.Пробуй и отписывай...
Ждем результатов. Насадка нестандартная,не знаю как в деле.Пробуй и отписывай...
Leonwttf
Бакалавр
Жуковский
81 5
Отв.7 24 Февр. 13, 15:55, через 8 мин
Насадка стандартная от Селиваненко 3*3. А вот "затычки" совсем не стандартные, кстате по его же рецептуре... Заезжал к нему в институт и был проконсультирован, что это одно из лучших решений в реализации путанки, так как создается наименьшее сопротивление, т.е. она не мешает проходу нашего нектара и как следствие увеличение скорости отбора.
А вот на счет результатов пока ничего сказать не могу, эксперименты проводятся летом на даче, в принципе поэтому и удалось сделать такой агрегат сейчас (зима), буду потихоньку выкладывать и описывать остальное оборудование, которое еще делается. Следующий на очереди парогенератор из 24 литрового гидробочка (типо как у Свина)... Правда сварщики уже ругаются на толщину этого бочка, подумываю о приобретении 30 литрового кега - надежно.
А вот на счет результатов пока ничего сказать не могу, эксперименты проводятся летом на даче, в принципе поэтому и удалось сделать такой агрегат сейчас (зима), буду потихоньку выкладывать и описывать остальное оборудование, которое еще делается. Следующий на очереди парогенератор из 24 литрового гидробочка (типо как у Свина)... Правда сварщики уже ругаются на толщину этого бочка, подумываю о приобретении 30 литрового кега - надежно.
mitl
Профессор
Новочеркасск
2.6K 568
Отв.8 24 Февр. 13, 16:20, через 26 мин
Leonwttf зачем два дефлегматора ? Не проще было сделать вставку на 2-х клампах для парового отбора а не делать такой узел отбора с 2-мя кранами ? Узел отбора не очень удачный - флегма будет стекать по стенкам . Какой высоты насадочная часть ? Ножкки на кубе очень высокие - хотя слив будет хороший.
Makovka
Игорь
Краснодарский край
9.5K 2.3K
Отв.9 24 Февр. 13, 16:20, через 1 мин
Leonwttf, круто)))
zentiva
Доцент
Волгоград
1.4K 107
Отв.10 24 Февр. 13, 16:26, через 7 мин
Leonwttf, не понятно про путанку твою. опиши подробнее, что за зверь.
Григорий
Научный сотрудник
Москва
1.5K 1.2K
Отв.11 24 Февр. 13, 16:31, через 5 мин
Впечатляет! Очень интересно! Ждем подробного описания идеи и воплощения. И конечно результатов испытания.
Несколько вопросов:

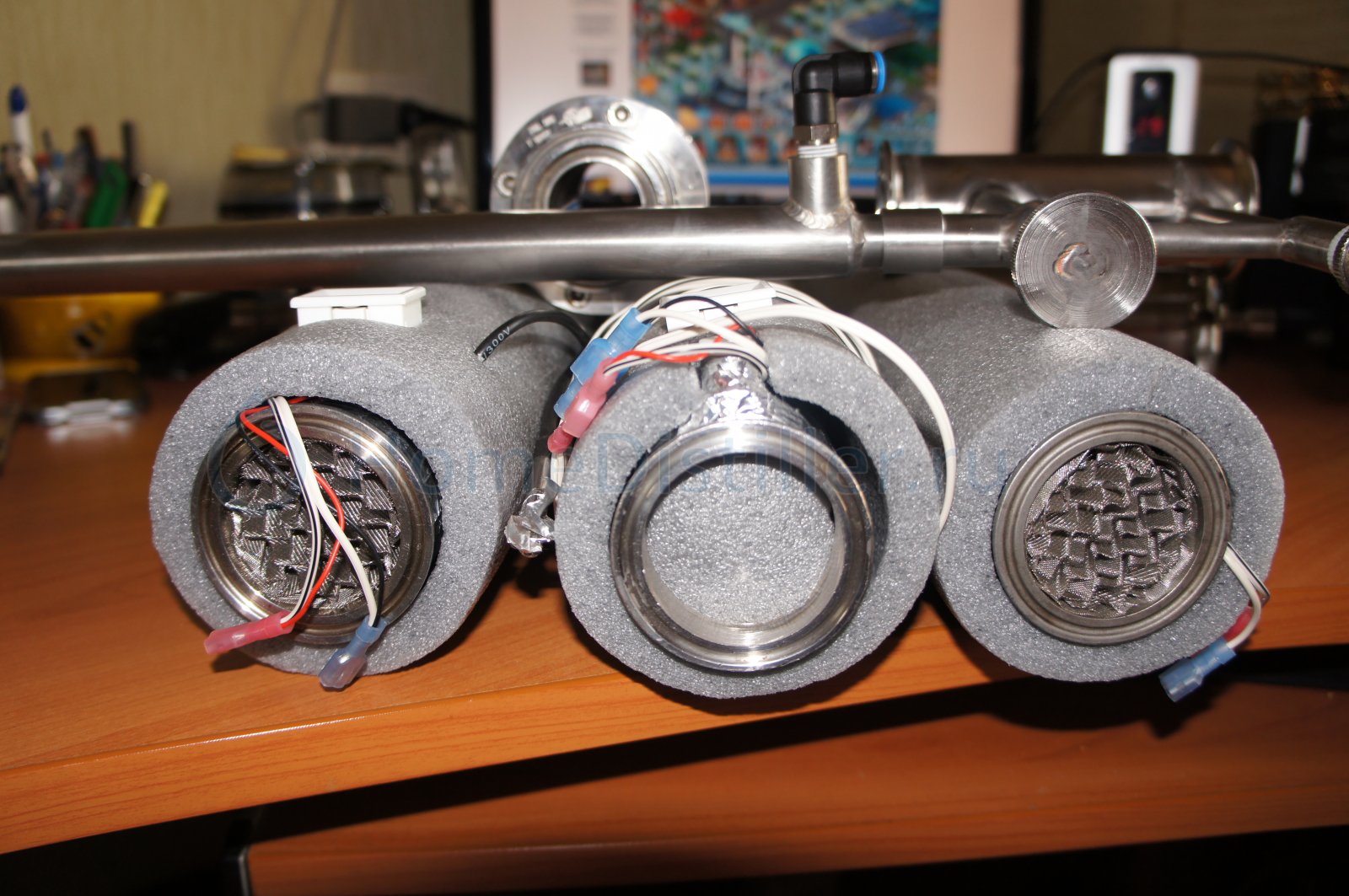

1. На фотографии где царги, у средней из пористой изоляции какая-то заглушка. Это зачем?

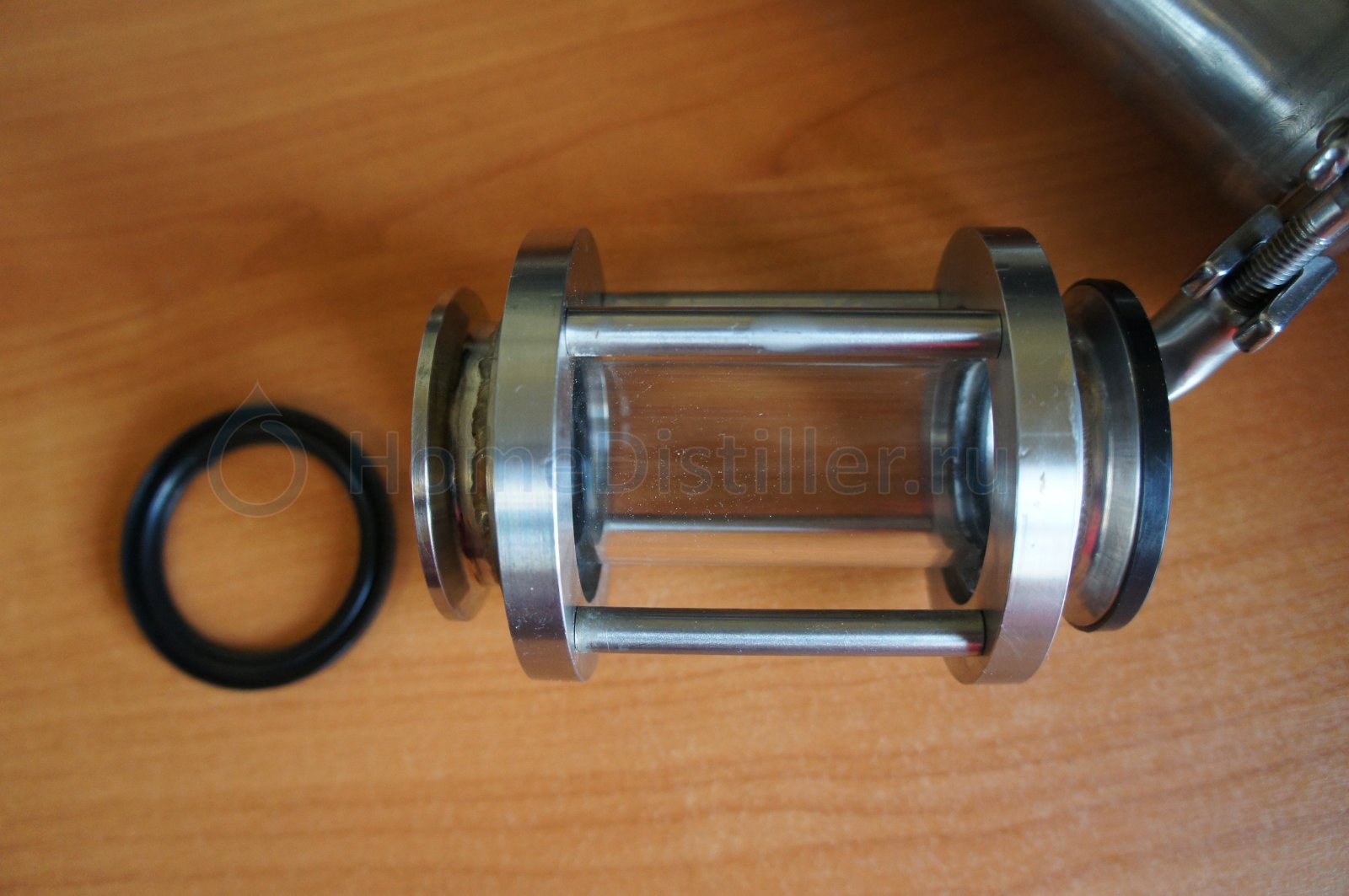

2. Царги с какими-то смотровыми окошками. Это зачем и как?
3. На царгах видимо датчики. Какая планируется электроника?
Несколько вопросов:
1. На фотографии где царги, у средней из пористой изоляции какая-то заглушка. Это зачем?
2. Царги с какими-то смотровыми окошками. Это зачем и как?
3. На царгах видимо датчики. Какая планируется электроника?
mitl
Профессор
Новочеркасск
2.6K 568
Отв.12 24 Февр. 13, 16:45, через 14 мин
2. Царги с какими-то смотровыми окошками. Это зачем и как?3. На царгах видимо датчики. Какая планируется электроника?Григорий, 24 Февр. 13, 16:31Это дисплеи электронных термодатчиков китайских . Соответственно по ним и работает.http://dx.com/p/1-5-lcd-car-home-outdoor-digital-thermometer-black-2-x-lr44-105647
Leonwttf
Бакалавр
Жуковский
81 5
Отв.13 24 Февр. 13, 16:46, через 1 мин
mitl, 2 дефлегматора для большего выхода. Однозначно было проще сделать 2 отдельных вставки одну по пару вторую с чашкой по жидкости.
По каким конкретно стенкам она будет стекать? (чуть позже схемку этого узла добавлю)
3 царги по 40 см + в каждой по две "путанки" на самом деле это тоже насадка только "регулярная".
Слив просто замечательный будет
По каким конкретно стенкам она будет стекать? (чуть позже схемку этого узла добавлю)
3 царги по 40 см + в каждой по две "путанки" на самом деле это тоже насадка только "регулярная".
Слив просто замечательный будет
Leonwttf
Бакалавр
Жуковский
81 5
Отв.14 24 Февр. 13, 16:52, через 7 мин

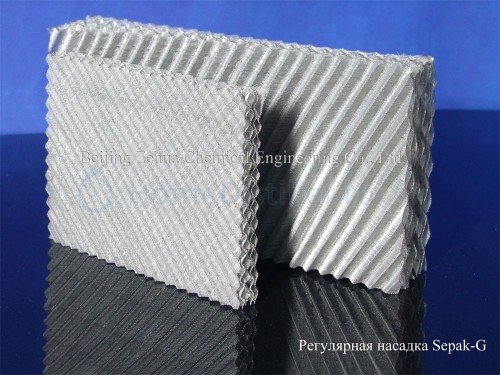

zentiva, Это регулярная насадка. Представляется из себя нихромовую сетку, пропущенную между шестеренками, затем нарезанную и уложенную в круг, там на фотографиях видно.

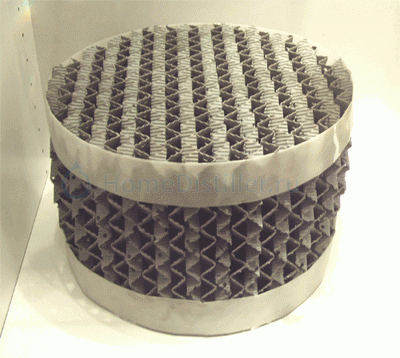

2 нижние фотки разумеется с инета
2 нижние фотки разумеется с инета
крокодил
Доцент
Самара
1.1K 271
Отв.15 24 Февр. 13, 16:58, через 6 мин
3 царги по 40 см + в каждой по две "путанки" на самом деле это тоже насадка только "регулярная".Слив то будет,но не в центр нижний царги.Если внизу каждой царги образуется пристеночная флегма,то она так и потекет по стенке следующей царги.
Слив просто замечательный будетLeonwttf, 24 Февр. 13, 16:46
Отв.16 24 Февр. 13, 17:01, через 4 мин
Пробовал я сетку так делать - не впечатлило (почти мочалки). А в целом конструкция очень серьезно выглядит! Те, кто сделал этот агрегат - с руками из нужного места.
Leonwttf
Бакалавр
Жуковский
81 5
Отв.17 24 Февр. 13, 17:03, через 3 мин
Григорий,
1 это для транспортировки, внутренняя насадка не доконца утряслась и периодически выпадает 1-2 проволочки, в общем чтобы внутреннее добро не валялось по всей квартире (забыл вытащить когда фоткал)
2 mitl и прав и немного ошибся. Это и правда китайские датчики, но они несут скорее информативный характер-попросту говоря гирлянда ))(очень красиво светятся голубым светом...) http://www.aliexpress.com/.../674614501.html
3 Электроника планируется, даже уже есть но не собрана. ОМРОНовский токовый контролер от 4-20 мА с pt100, будет управлять твердотелым регулятором напряжения.
в роли контролера можно взять вот этот
http://www.aliexpress.com/.../596000324.html
http://www.aliexpress.com/.../544258855.html
Регулятор мощности на 80А взят с бешеным запасом (да и в цене он мало отличался от 40А 2 бачинских это не разница...)
1 это для транспортировки, внутренняя насадка не доконца утряслась и периодически выпадает 1-2 проволочки, в общем чтобы внутреннее добро не валялось по всей квартире (забыл вытащить когда фоткал)
2 mitl и прав и немного ошибся. Это и правда китайские датчики, но они несут скорее информативный характер-попросту говоря гирлянда ))(очень красиво светятся голубым светом...) http://www.aliexpress.com/.../674614501.html
3 Электроника планируется, даже уже есть но не собрана. ОМРОНовский токовый контролер от 4-20 мА с pt100, будет управлять твердотелым регулятором напряжения.
в роли контролера можно взять вот этот
http://www.aliexpress.com/.../596000324.html
http://www.aliexpress.com/.../544258855.html
Регулятор мощности на 80А взят с бешеным запасом (да и в цене он мало отличался от 40А 2 бачинских это не разница...)
Отв.18 24 Февр. 13, 17:09, через 6 мин
Leonwttf, ты себе стабилизатор лучше присмотри хороший!
крокодил
Доцент
Самара
1.1K 271
Отв.19 24 Февр. 13, 17:10, через 2 мин
Leonwttf Хочу спросить,это у тебя первая колонна? Если первая-то зря ты так фундаментально делаешь.Если не первая,то да,значит уже с опытом сделал выводы и пришел к этой непростой реализации.
