Двурогий ректо-дисти-зверь

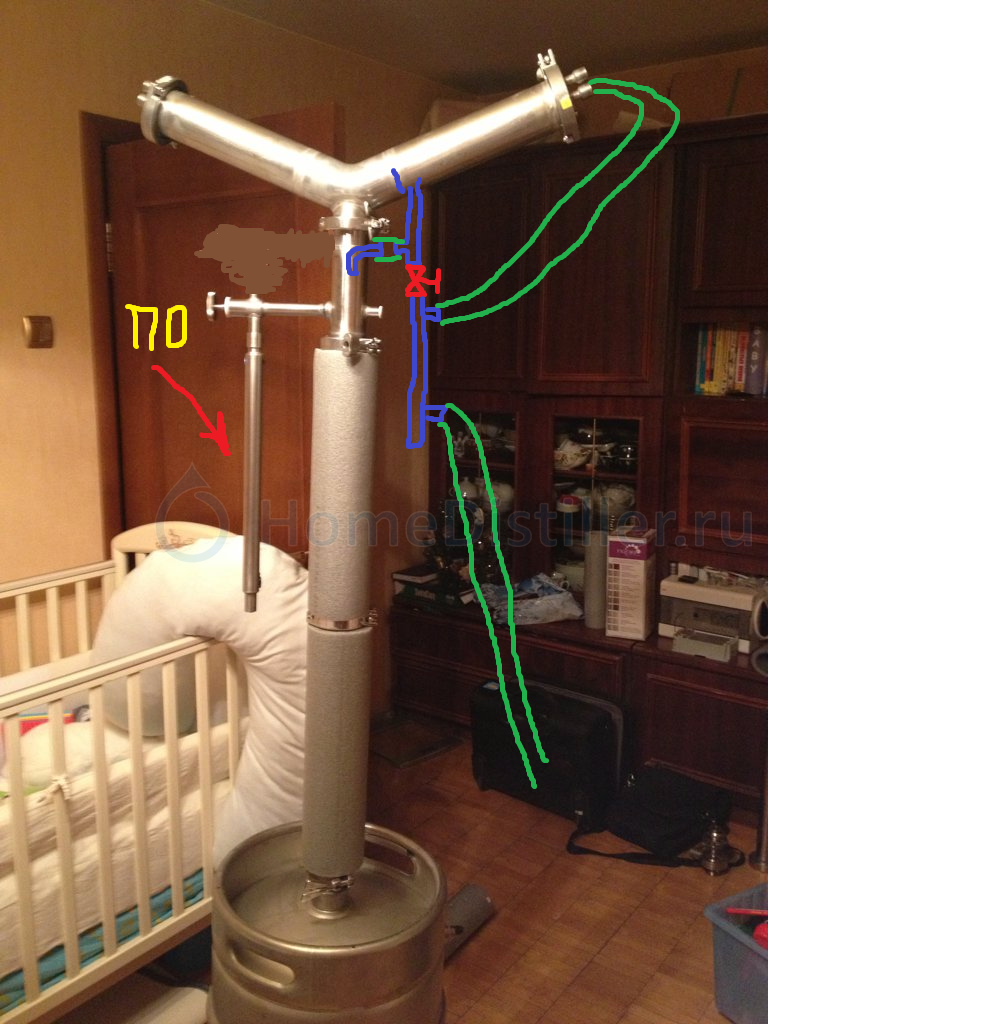

Узел отбора выкинуть целиком.В правом роге дефлегматора сделать обычный перегородочный отбор с возможностью возврата и отбора(для дистиляции).svarnoy, 24 Февр. 13, 19:11

mitl Спасибо Большое!Я даже в поинте неумею рисовать.
Вот тоже нужно сделать и на левом роге,только перед узлом отбора задвижку его со слива вварить.
Узел отбора Leonwttf именно выкинуть.У него трубка отбора пара мм15 нибольше,а это соотношение к площади трубы 47мм:176ммквадратных к 1766мм квадратных,флегмовое 11.Ему насадка ненужна!,при таком флегмовом числе и на пустой трубе 200 грамм в час спирта получиш при 1,5 кв.

svarnoy, сварщики тебе благодарны, а вот токарь тебя бы сейчас съел за эти слова шутка... Ты не учитываешь что верх тоже заужен для правильного распределения потоков. просто будет это происходить под немного большим давлением... Ну это при учете конструкции без изменения. а если переделывать то конечно предстоит модернизация.

Ладно, допустим позже я переделаю эту схему. На какую скорость потянет колонна сейчас, с этими отборами в отдельности? т.е в жидкостном и в паровом? потом проведу эксперимент и выложу результаты...

На какую скорость потянет колонна сейчас, с этими отборами в отдельности? т.е в жидкостном и в паровом? потом проведу эксперимент и выложу результаты...Leonwttf, 24 Февр. 13, 20:43

Я же тебе написал - 1500 ватт и соответственно 1500 мл/час. Если меньше то ищи захлеб в узле отбора.

Вот тоже нужно сделать и на левом рогеsvarnoy, 24 Февр. 13, 20:25

Да отрезать нафиг - и сделать отдельно дистилятор чтобы дэф не засорять для ректификации.

mitl точняк, упустил.... спасибо. Предложения по доработке/ переработке принимаются дальше ))

Да непотянет она полтора кило с таким заужением,до киловата захлебнётся.

Да отрезать нафиг - и сделать отдельно дистиляторmitl, 24 Февр. 13, 20:55

не не не.При неболших доработках будет отличная двурогая схема с регулируемой подачей пара.

2 дефлегматора для большего выхода.Leonwttf, 24 Февр. 13, 16:46

а если 3 поставить? выход еще больше будет?))

шутканул ))

да не, сочувствую... стоко классной работы и матерьяла коту под  хвост

D1N, да мужиков жалко, старались... самое досадное что народ увидел и тоже захотел в итоге их уже 4 штуки наварили... материал халява.... да в принципе есть еще идейка как все мальца переделать, на досуге нарисую ( как карандашь с ручкой будут под рукой...)
ВОблин, о точно, именно так она и называется )) а почему она гавно?

бля вот так всегда стараешься, стараешься, а оказывается все гавно...

да мужиков жалко, старались... материал халява....Leonwttf, 24 Февр. 13, 21:52

Не переживай,видно мало форум курил,МУЖИКИ еще сделают.Ты хоть попробуй ее в деле,отпишись.

Крок, этот форум курить бывает невыносимо, стоко слюней разведут а по делу 0,0001. Тяжело найти что надо, решил сделать и ждать советов Результаты, это само собой

 ВОблин,у Leonwttf зульцер в качестве путанки.
Насадка там Селиваненковская.

у Leonwttf зульцер в качестве путанки.svarnoy, 24 Февр. 13, 22:11

Не знаю что там Селиваненко усоветовал,но я бы этот Зульцер и на затычки не решился бы ,притом такие высокие затычки. Это примерно 5см одной насадки,потом основная,потом опять 5см. Итак 3 царги.По любому или захлебнет или микрозахлебы замучают.

Не помню вроде на Зульцере производительность меньше чем на СПН.От этого и плясал.Всяко может быть

Тады Сорри,на этом звере не привелось поработать

Не помню вроде на Зульцере производительность меньше чем на СПН.От этого и плясал.Всяко может бытькрокодил, 24 Февр. 13, 22:38

СПН 3х3х0.2 мм пропускная способность 89 ватт/см2 , зульцер спиральный 2.5 - 170 ватт/см2 . Если сильно не забивать то не захлебнет.

значит одной проблемой меньше
