Двурогий ректо-дисти-зверь

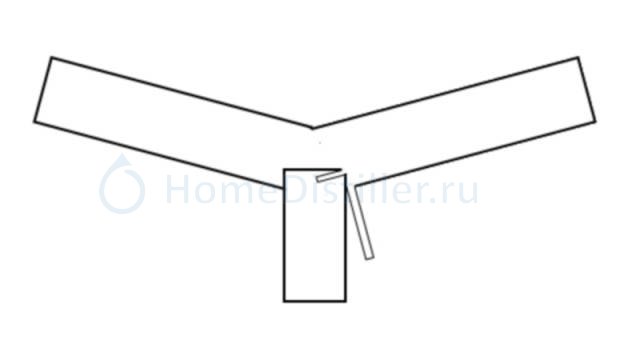

Жидкостной отбор можно ещё так сделать.

можно и я свое мнение выскажу. может пригодится в следующий раз при работе над ошибками.не буду вдаваться в тему насадки и гадания получится не получится. только по произведенному железу. зачем "рога" развел в стороны? чтобы побольше места в комнате занимала? в угол с такими рогами не поставишь. направь их в одну сторону. пару пофиг куда лететь на запад или на восток.но удобнее воду к ним подводить. не будет гирлянд шлангов по всей комнате.  зачем кламп на нижний патрубок поставил наверно чтобы куб был под потолком или боишься яблоко непорезанное застрянет и придется снимать трубу. убери его и высота уменьшится.про задвижку решай сам. у меня где-то валяется со штурвалом. может подогнать? а то у тебя какая-то не серьезная. целых пать секунд барда будет сливаться после трех часов дистиляции. ну а в целом выглядит симпатично. пыль в глаза незнающим можно пустить.
в принципе разобрался в твоей идее. у тебя ведь дачный вариант. тогда понятно. по высоте ты не ограничен. а клампы, короткие царги для удобства перевозки. рога для равновесия чтобы ветер не  сдул. а соседи будут смотреть через забор на такую красоту и слюной захлебываться. только смотри у нас правительство законы каждый день меняет. сегодня можно, завтра в тюрьму.





Жидкостной отбор можно ещё так сделать.wap, 24 Февр. 13, 22:56

не можно, а нужно!!

Leonwttf, обрати внимание!

зачем "рога" развел в стороны? чтобы побольше места в комнате занимала? в угол с такими рогами не поставишь. направь их в одну сторону. пару пофиг куда лететь на запад или на востокtorch-vi, 24 Февр. 13, 23:19

С одним рогом не красиво и не эстетично )). Оборудование должно не только выполнять свою функцию, но и иметь приятный глазу, логически завершённый внешний вид. Думаю именно кособокость предложенной тобой конструкции отпугивает многих рукодельников.

P.S.  Рога конечно великоваты, не помешало бы уменьшить их в 1,5 - 2 раза.

torch-vi, Подразумевается гнать в этом баке зерновую брагу (крупного помола) поэтому и стоит такой кран. Вторая причина мельче небыло... Про яблоко это ты здорово зарядил )) Всем покоя рога не дают , правильно догадался это именно дачный вариант, хотя в квартире он тоже поместится, ты его разобрал и собрал когда надо.  законы точно каждый день меняются, но к примеру как ты ответишь властям на вопрос: а что это за бочка с трубой у вас там стоит? коллайдер? соковыжималка? есть один ответ- дистиллятор и усе воду ты дистиллированную делаешь. а если в процессе тут крути не крути все равно все понятно...

Жидкостной отбор можно ещё так сделать.
wap, 24 Февр. 13, 22:56

Только во второй рог тоже трубку впаять придется.

старт стоп был раньше теперь плавная регулировка напряжения в зависимости от температуры.Leonwttf, 24 Февр. 13, 17:56

Если можно, проясни этот момент. Т.есть ты изменяешь мощность в зависимости от температуры чего и самое главное - для чего ? Если ты этим меняешь отбор при дистилляции - это понятно , но для ректификации - алгоритм не верный , даже вредный.

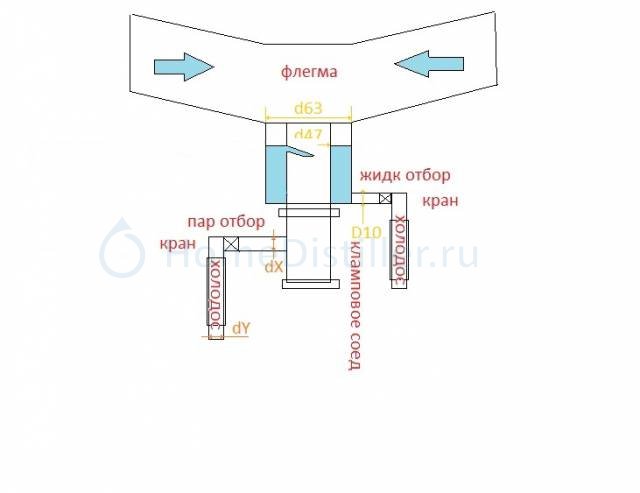

wap, D1N, А что если так сделать?
Виктрыч, можно и не впаивать...

Только тогда встречный вопрос (забыл гиде искать...) dX и dY (внутренний диаметр парового отбора).

Если можно, проясни этот момент. Т.есть ты изменяешь мощность в зависимости от температуры чего и самое главное - для чего ? Если ты этим меняешь отбор при дистилляции - это понятно , но для ректификации - алгоритм не верный , даже вредный.
Аквалюб, 26 Февр. 13, 08:57

Как так вредный. ну смотри, подходит температура к заданной, контроллер начинает уменьшать напряжение, тем самым выдерживать с точностью до 0.1 заданную температуру. Разве это плохо для ректификации, выдерживать ровно 78.3? ну или любую заданную температуру...

Тебе бы теорию  ректификации почитать.  Нужно скорость пара держать е не температуру. Температура только для справки.

т.е. должен стоять датчик давления, о котором я писал чуть выше... У многих стоит датчик давления?

Как бы самое бюджетно технологооптимальное это стабилизированная на предзахлебе мощьность. Это печка от которой все танцы.

Leonwttf, Да, пробелы однако. В кратце : мощность во время отбора держу постоянной, температуру в колонне регулирую отбором. Глянь хорошая статья [сообщение #1108786] . Правда твоя ветка по конструктиву твоей колонны, но надо понять принцип ректификации, иначе ни чего путнего ни на каком оборудовании.
ДД. у меня стоит только для информации и для безопасности ( аварийное отключение ).

ВОблин, Тёзка, пусть изначально поймёт, что такое ректификация и какие процессы при этом происходят.А то сейчас забьём мозги двумя разными направлениями. )))

ВОБЛИН , ушел читать все заново )) а насчет картинки кто-нибудь подскажет, проанализирует?

Дык сначала почитай а потом сам перерисуешь.

Если у нас флегмовое число 4 то внутренний диаметр ПО делай 1/4 от диаметра колонны , т.е. на 50 мм трубу колонны ставь дюймовую трубу ПО .

mitl, Спасибо. А по конструкции, что на картинке? Паровой и жидкостный отбор прикручиваются отдельно клампами - просто нарисовал в одной картинке...

Вечером гляну с компа , с телефона плохо вижу .

Зачем перелив? Можно него.
