Двурогий ректо-дисти-зверь

wap, дельно упростил, спасибо.

Виктрыч, Аквалюб.
Значит так, освежил вроде в памяти , определяем мощность захлеба колонны ( практическим методом), далее отбираем головы на минимуме (ну или как кому нравится), затем на предзахлебном режиме (15-25% от захлеба) отбираем эликсир. И в конце по температуре отрезаем хвосты. Верно?

Leonwttf, Упростил до крайности , но по сути верно. Более подробно надоть уже в практических ветках обсуждать. )))

далее отбираем головы на минимумеLeonwttf, 26 Февр. 13, 16:03

минимуме чего?

Сижу в растерянности, какую терь электронику блин делать :/ почти как у разбитого корыта! Мож плюнуть на автоматику поставить диммер, накрутить ручками и отбирать? А регулировать отбором :/...

D1N, О, не подумал о двояком смысле.

D1N, на минимальном отборе, при постоянной мощности

Leonwttf, Вот автоматика и будет регулировать отбор,стабилизацию напряжения... и безопасность.

), затем на предзахлебном режиме (15-25% от захлеба) отбираем эликсирLeonwttf, 26 Февр. 13, 16:03

До эликсира тебе еще далеко.

Сижу в растерянности, какую терь электронику блин делать :/ почти как у разбитого корыта! Мож плюнуть на автоматику поставить диммер, накрутить ручками и отбирать? А регулировать отбором :/...Leonwttf, 26 Февр. 13, 16:24

Правильно думаешь,попробуй вручную пару раз.В голове начнет устаканиваться...
А отбор настрой медицинской пережималкой.

А отбор настрой медицинской пережималкой.крокодил, 26 Февр. 13, 17:05

очень не советую, есть же иголки..

Начитался, в голове ковардак блин . Скажем так, имеется датчик давления с токовым выходом 4-20мА (к нему цепляем регулятор мощности для управления мощностью- напряжением) ставим его на 2/3 насадочной части колонны. устанавливаем на нем давление Х (при котором на протяжении всей ректификации не будет захлеба). Так же используем термоконтроллер выставляем на нем температуру скажем на 0.2 градуса больше нормально отбора. К нему прикручиваем старт стоп для выжимки остатков. Что не так или что я упустил?
свалил в ужасе в Краснодар, вернусь завтра

Leonwttf.Озвучь пожалуйсто,к чему ты собираешся прикрутить датчик давления,и датчики температуры,исполнительные механизмы какие собираешся использовать?

Leonwttf, мощность регулировать не нужно. один раз выставил что бы стабильно не захлёбывалась колонна при перепадах атм давления и прочего.
а датчик старт стопа установи  в 15-20см от куба. манометр в куб. и все дела.

svarnoy, датчик давления уже с контроллером и с токовым выходом , крепить думаю к твердотелому реле, которое будет менять напряжение на тенах, а все в сумме будет держать заданное давление, взятое с 2/3 колонны. датчик температуры думаю туда же на 2/3. Из этого что- нибудь хорошее выйдет? Серж 1, ну есть ведь два варианта мощность или давление равно константе. А какие подводные камни у одного и второго метода. Почему в основном народ выбирает методу постоянной мощности. Просьба не кидаться ссылками , только если в дополнение Почему температурный датчик именно на 15-20 см от низа колонны? Думал что надо замерять в месте, где спирт уже 'укрепился'.

Leonwttf,
1. управлять симистором от Р или Т - дело дурное, инерционность большая на ТЭНАХ. постоянная свистопляска будет, после первого же отключения. колебалка
2. давление к концу падает, а Т растет...
3. в 20 см спирт уже нормальный, выше вся колонна им заполнена. задача - удержать это состояние. Найди исследования V_B, ровно год назад

Почему температурный датчик именно на 15-20 см от низа колонны?Leonwttf, 01 Марта 13, 02:10

теперь понятно?

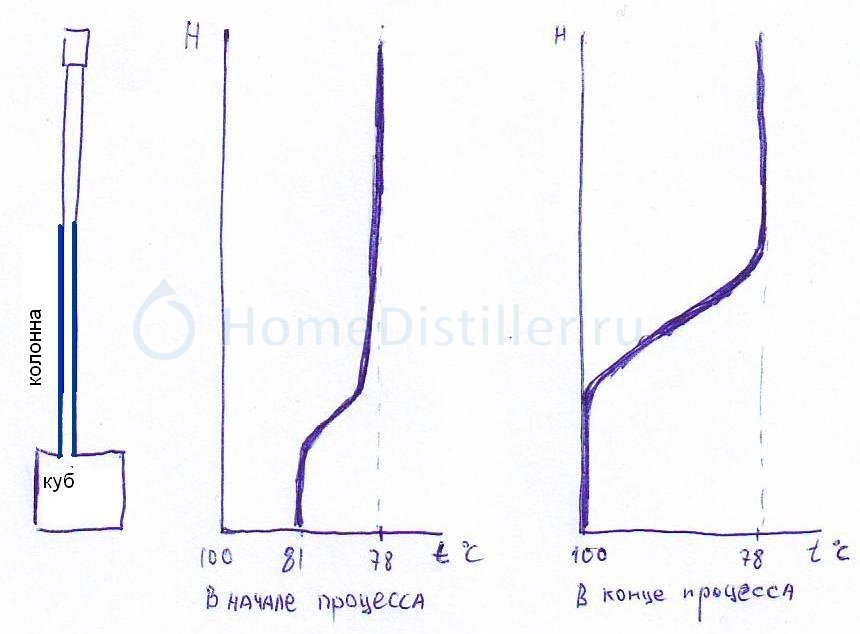

на рисунке примерное распределение температуры в колонне

alexeyT, а если контроллер с пид регулированием? подключал термоконтроллер наблюдал, как он плавно подбирается к заданной температуре-самонастраивается и твердо держит температуру в пределах 0.1...
когда температура растет, пора менять емкость, или борьба за каждую каплю?
Попробую найти, а не помнишь как темка называлась?

когда температура растет, пора менять емкостьLeonwttf, 01 Марта 13, 11:39

и так можно. от полулитра спирта в повторный перегон отправишь...

но ведь это вариант? пусть и не лучший конечно же :/
Так а если же взять за константу мощность, отбираем головы с почти прикрытым краном отбора для увеличения ФЧ, затем тело до повышения Т скажем на 0,3 (на сколько рациональнее?) и должен начать работать старт стоп - перекрывной клапан отбора. Правильно все понимаю?

Leonwttf, правильно. но - мощность стабилизирована на всем протяжении, а не подбирается

alexeyT, [сообщение #36610]
в это особо никто не углублялся? прочитал тему, борьба внеземных разумов каких то ))

ну да, я же написал мощность константа.
