Куб с пароводяной рубашкой

Электромеханик, Нормальный пароген, опрессуй только на пару очков.
Залил воду, половинку и пару труб в ПВК.
Одну в слив. другую выше.
И пойдет пар. найдет холодную поверхность. нагреет.
Единственное условие - чтоб обратка по воде самотеком могла стекать обратно в пароген.

зы можно предусмотреть отключение дровяного отопления и переход на чисто тэновое в самом ПВК, но это опасно, так как надо ставить краны на паропроводы.
зы зы не пойму твоего стремления качать перегретую жидкость

Deen, чтобы обеспечить слив конденсата обратно в пароген, желательно взгромоздить куб с рубашкой сверху. У меня так перегонный куб ставится-это высоко и не удобно. А прокачка воды позволяет от этого увильнуть, хоть и несколько сложнее. Предполагаю такую технологию: рубашку куба, пароген и соединительные трубопроводы заливаю водой под завязку и прокачиваю циркуляционным насосом для изгнания воздуха и начинаю нагревать. Для компенсации расширения воды буду использовать мембранный бак. И группа безопасности соответственно.

Электромеханик, Работать скорее всего будет.
Только учти, что запорная арматура из сантехмагов часто до 100С, а там и 110 могёт быть.

Добавлено через 3мин.:

Вопрос в том насколько страшен лазерный рез?14Znoj88, 27 Февр. 17, 16:33

Хоть я и не SedoY, отвечу.
Зависти от цены резки. Если резать воздухом за недорого, то рез может иметь некий облой.
Если резать кислородом, это дороже, то рез очень чистый.

Хоть я и не SedoY, отвечу.
Зависти от цены резки. Если резать воздухом за недорого, то рез может иметь некий облой.
Если резать кислородом, это дороже, то рез очень чистый.svarnoy, 27 Февр. 17, 21:51

все наоборот. воздух рез серый. кислород черный горит нержа. азот правильный рез, но мало где стоит. а заусенец от оператора зависит, правильно ли он выбрал скорость.

Jollier, Может азот и ещё чище, но кислородом без облоя.
Это где я режу.

svarnoy,с арматурой проблем нет,в крайнем случае использую советскую латунную. И еще вопрос- в ЖМУ не работал?

Электромеханик, опять же не могу понять, зачем, не по другому, нахрена тебе полная рубашка?
Зачем расширительный бачек?

Слив с ПВК, соединяешь с парогеном, выкачивая конденсат. Пускай даже насос будет молотить часть времени в пустую. Пар, ему пофиг, он пофигачит и вниз к ПВК.

А полные рубашки, что-то с ними неладно, не закачивают полные баллоны с пропаном, они от этого взрываются.

Ну и ты, я думаю, сам понимаешь, что помпа на 110градусов - самое слабое звено.
С другой стороны, если помпа не качает, то и пара нет, только пароген сгорит, но не бахнет.
Хотя если помпу остановить на некоторое время, а потом запустить, то беда, может не сожрать рубаха ПВК.


Зы ты это, прикинь, как жидкарь из подрывника попрет, при 110градусах,это тебе не пар...

в ЖМУ не работал?Электромеханик, 27 Февр. 17, 22:12

В 2000 вроде году уволился.

deen, спасибо за предостережение. Вареный Я-это страшно. Буду искать решение проблемы возврата конденсата в пароген. Очень не хочется делать ему постоянную подпитку.

Я бы не выеживался и закопал бы пароген)))
Прикинь, там перепад большой не нужен.
Ведро под ПВК должно входить, а там-то попку парогена на 10см углубить...

14Znoj88, да не страшен лазер как таковой, просто результат его работы менее подходящий для фальшдна нежели гидрорез с его особенностью формирования кромки реза.
паста имхо - излишня, если резать в азоте. если гарт и есть - его счистить и хватит, он обычно наружу весь выпирает.

Просверлил оба дна в трех точках засунул стержень 6 мм и обварил. Теперь 1 бар держит, проверил мылом, устранил свищи. Купил сбросник на 1,5 Бар и Валтековский регулируемый клапан, еще электронный манометр поставлю... 3 степени защиты. Как правильно поступить далее? Давать давление пока сбросник на 1,5 не сработает? Или заглушить вдуть сколько? И оставить на некоторое время. Водой заполнить и вдувать? Еще манометра нормльного не нашел, ориентируюсь по компрессорному

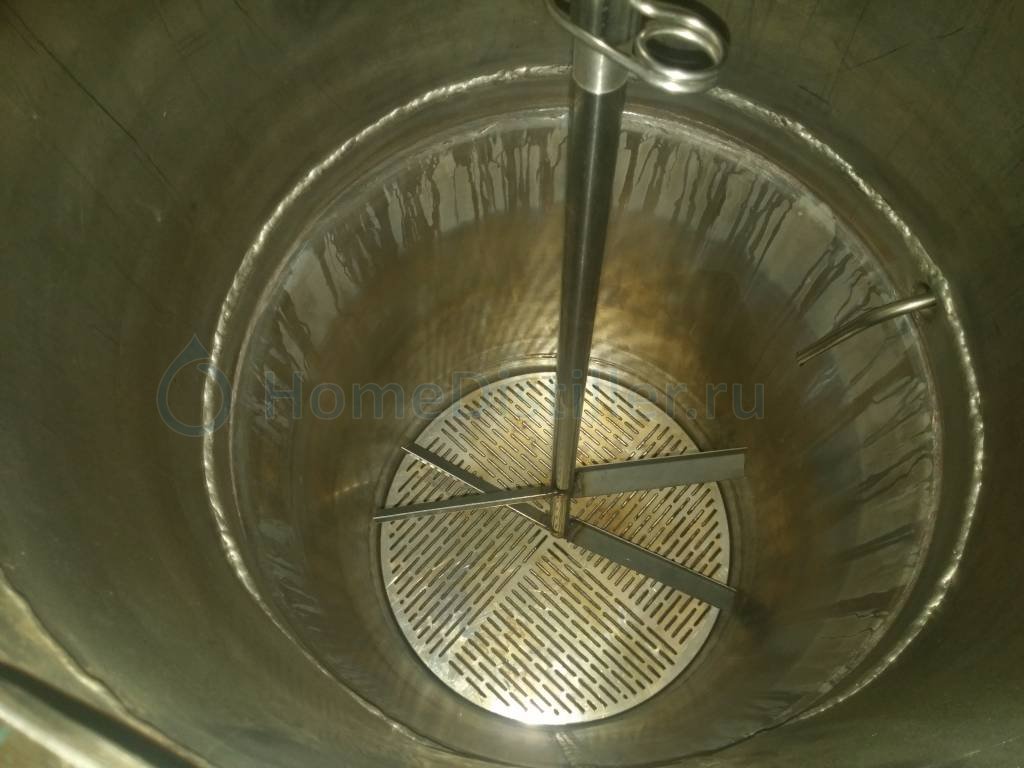

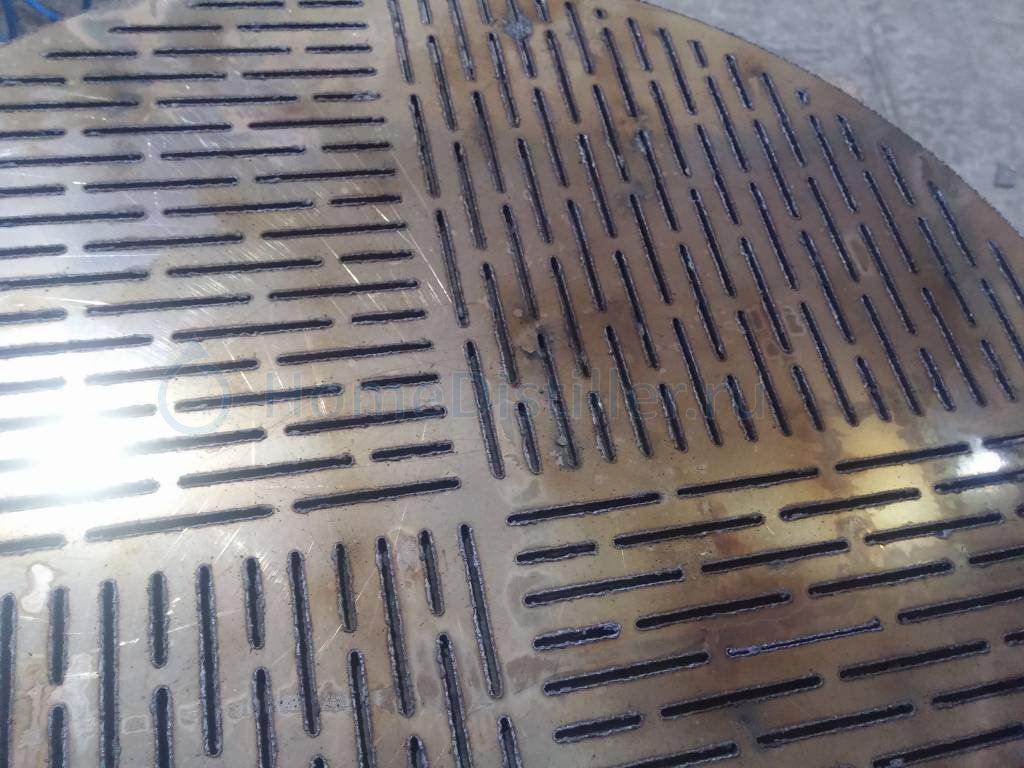

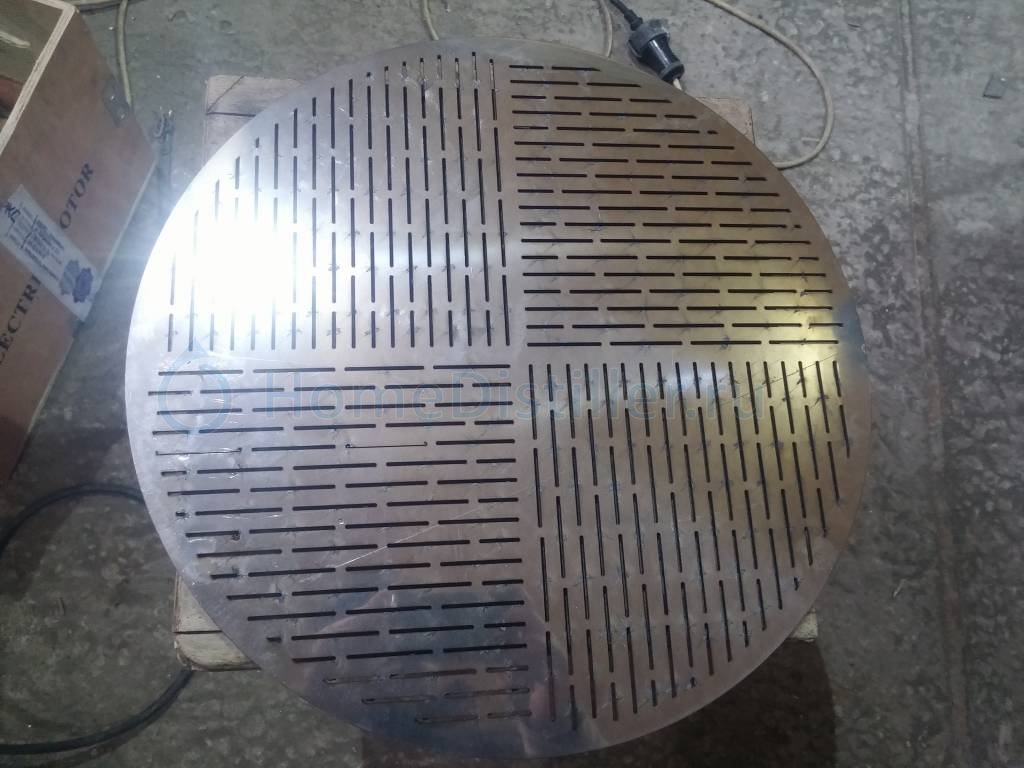

В общем купил листок тройки и резанул фальшдно. Резал с кислородом, азот хорош для тонкой нержавейки, тройку только с кислородом. Вышло вроде не плохо, облой сошлейфую и выложу фотки презентабельного изделия. Сейчас примерял его к кубу и конечно же уронил внутрь грязной стороной верх, зато поглядел как лежит и проверил что мешалка одевается на вал редуктора при установленном фальшдне. Вопрос крепления фальшдна пока открыт, но конкретно возьмусь за этот момент как дрделаю крышку куба, во всем городе нет ни одной молочки дн 40 (осталось только выход под колонну вварить)...

Привариваешь 3 горошины или фасолены к кубу, со здвигом на 120°, типо мерена знак.
В фальше соответственные вырезы.

deen,
Увы, но я до дна куба не могу добраться (не влазию)

Палка-копалка наше все)))
Я про крепление написал - провернул и все, принцип шпингалета.
Сосвсем, совсем не влазиешь?  Даже подвариться?

14Znoj88, а лазер какой? Есть 90 Ватт СО2

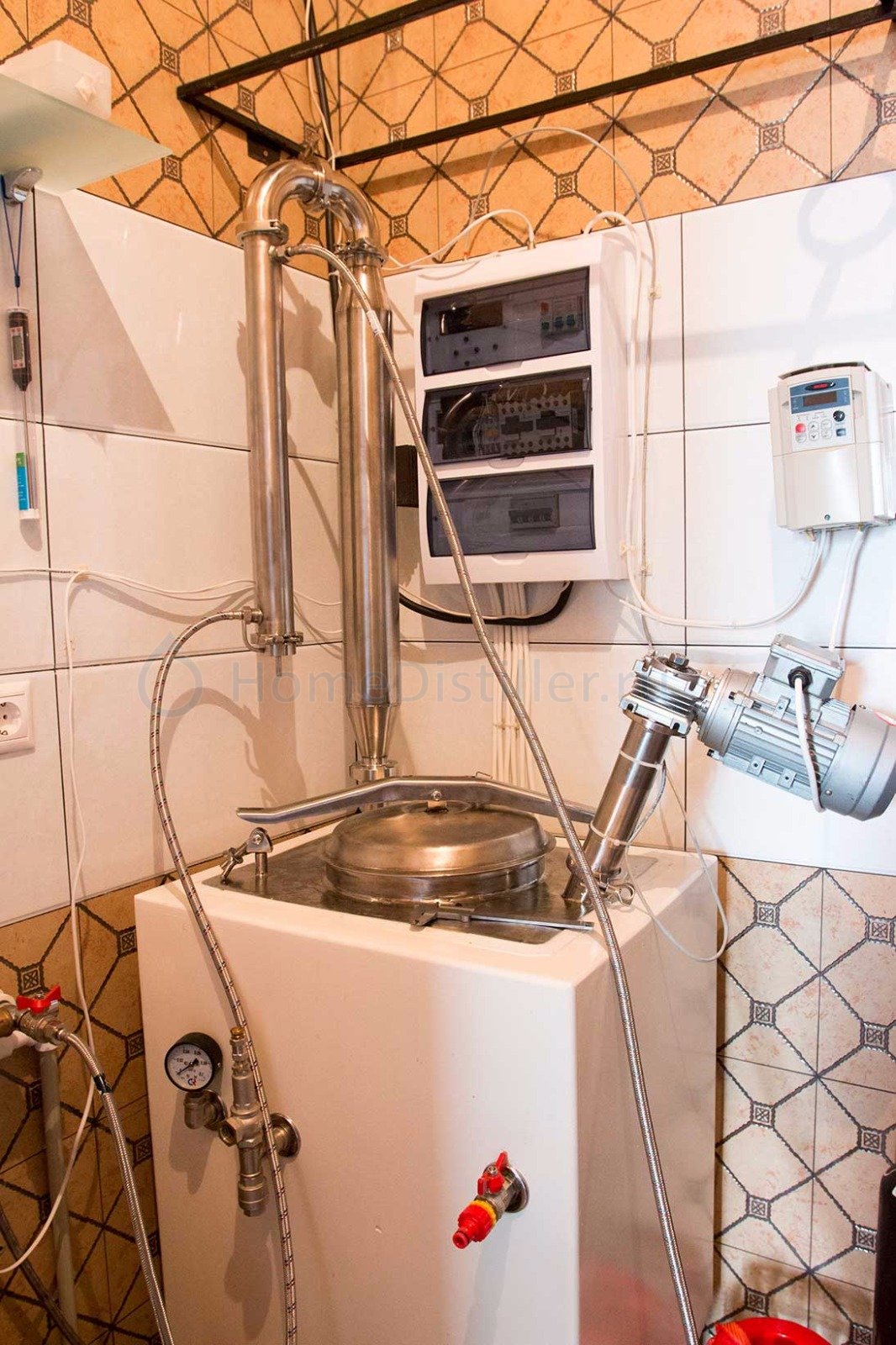

 Maverick2005, https://cdn.homedistil.ru/fs/1702/20/39175.101914.jpg #4886
Приветствую камораде!
На фото ПВК кубической формы? Если есть опыт или информация по изготовлению ПВК в форме куба поделитесь. Т.к. при прочтении ветки о прямоугольных ПВК не нашёл чего то конкретного.
О нерациональности знаю но,условия жизни ,иногда, диктуют своё .Из энергоносителей свободный доступ к магистральному газу.В ветке иногда мелькают сообщения о работе на газ горелках наверное информация о них также должна попасть в анналы и ФАК этой нужной темы.А то слуги народа по велению царя примут поправки и двинем в леса партизанить,а схема не отработана ,пусть паровоз стоит на запасном пути!;D

лазер какой? Есть 90 Ватт СО2Martin, 28 Февр. 17, 13:39

мало, металлы режут киловат и выше.
на углекислых трубах пленки резали и по дереву выжигали, ну ещё стекло оконное гравируется

Плазморезик хоть бы в гараж!
