Куб с пароводяной рубашкой

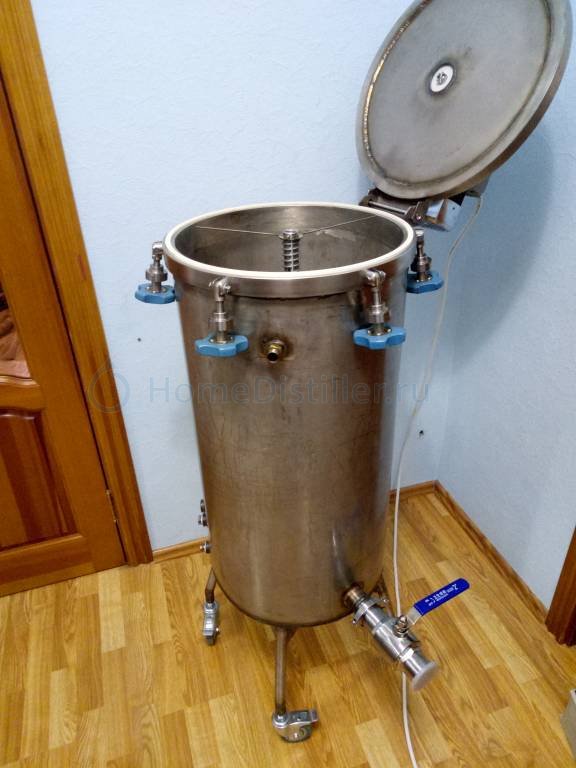

Вечер добрый уважаемые форумчане, строительство моего ПВК подходит к своему завершению, в связи с чем делюсь результатом:

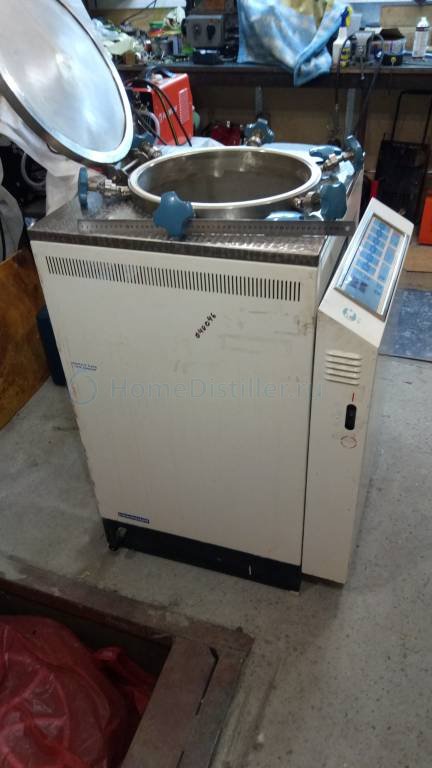

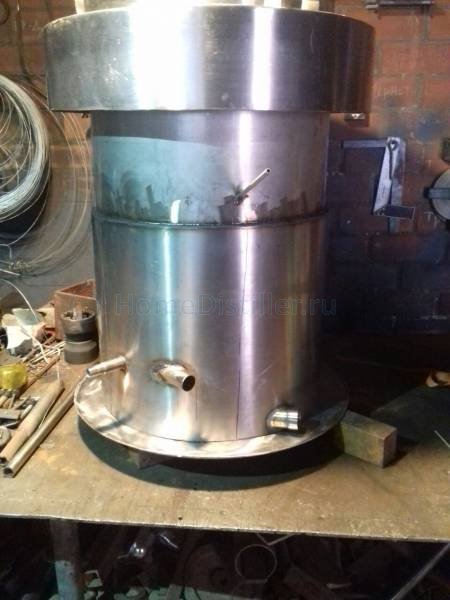

За основу был взят медицинский стерилизатор СПВА-75.
Подвергся минимальным переделкам, а именно:

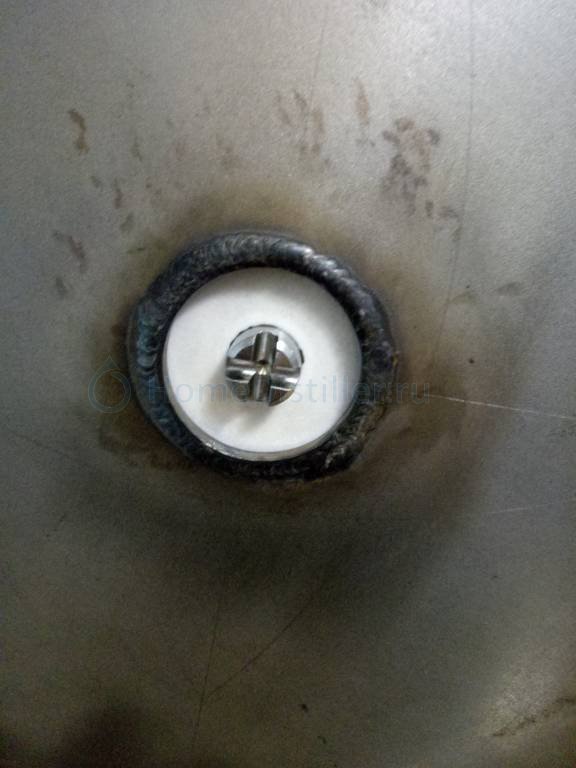

1. нижняя часть рубашки была переделана под карман для аристоновского ТЭНа.
2. Слив выполнен в 45 диаметре, с пробкой выполняющей роль еще и упорного подшипника для вала-мешалки.

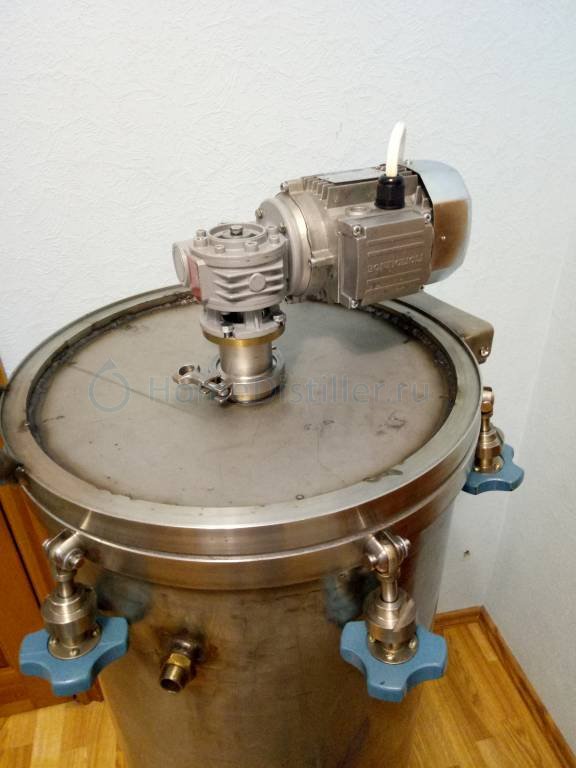

Конструкцию мешалки выбрал соосную, так как резать двойную стенку под углом, а потом ее варить мне не улыбалось.

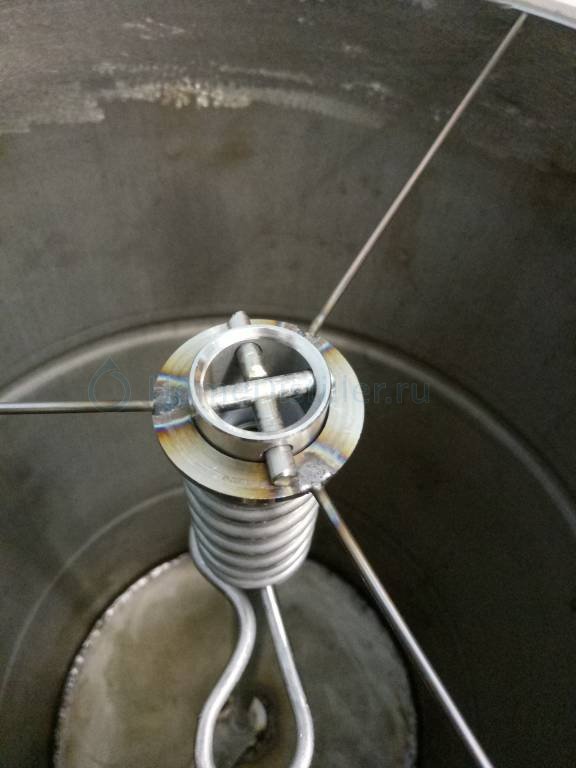

Впереди опрессовка и изготовление лопастей для мешалки. На 130 оборотах думаю делать из четырех половинок пятидесятых отводов, сформирую внизу восходящий от стенок поток.


Добавлено через 5мин.:

Ну и небольшой обзор на ютубе youtube.com/watch?v=jIH22gpsyjU

premierhr, оригинальная конструкция мешалки, потом расскажи как она в деле. Термодатчик что-то высоко, лучше опусти его буквой "Г" вниз

Подскажите, ПВК на 75 л из ВКУ. Задача - выгнать густую яблочную кашу. В профильной ветке советуют использовать пароген в обязательном парядке. Пароген то у меня есть, но тут на ум пришла одна мысля: заливаю полную рубаху, рубашку соединяю с барботером, барботер вкручиваю в куб (есть муфта проходная через рубашку). Вода в рубахе греется, нагревая затор. Если затор густой - в определенный момент все тепло не сможет утилизироваться затором и начнет избыточно греться рубашка, будет расти давление и пар под давлением пойдет в барботер. Получится и рубашкой греешь, и паром мешаешь/разогреваешь.  2 в 1 так сказать.
Как думаете, сработает?

funduk, Сварной на этом принципе пару лет котлы ваяет .
[Куб с встроенным парогенератором.]

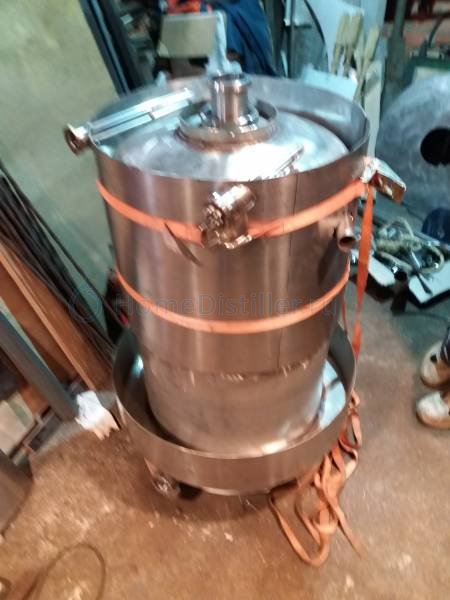

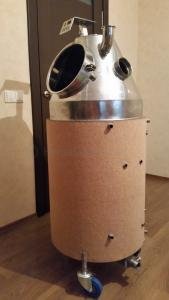

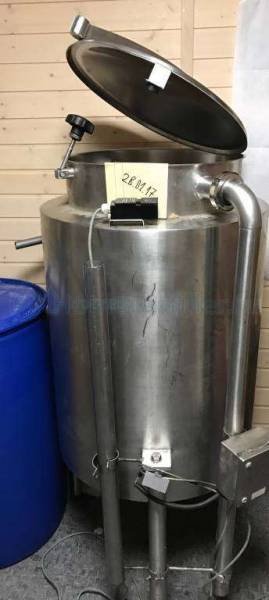

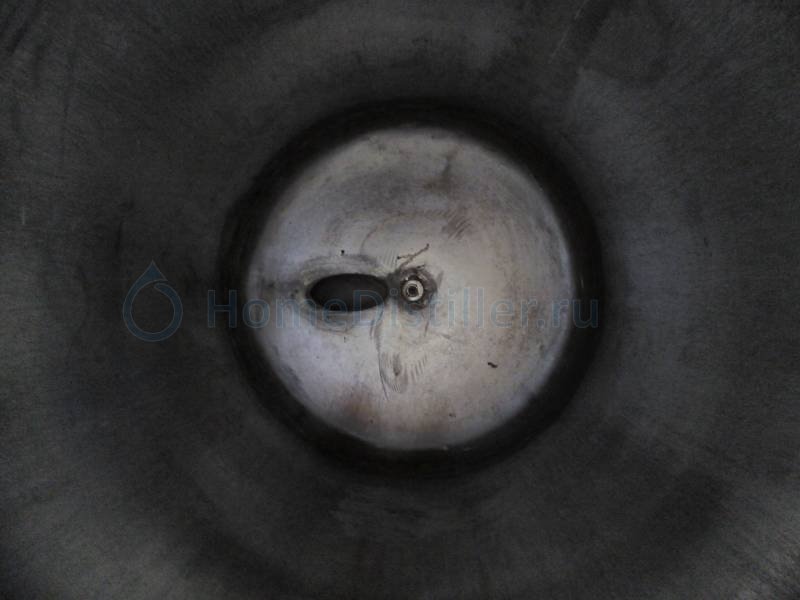

Вот такой получился "большой брат". 115л под завяз ,пока не "ходит" на ноги ещё не поставил и мешалку не доделал

Toyk, не гараж, а космодром у тебя уже.

на ноги ещё не поставилToyk, 27 Июля 17, 20:19

А когда на ноги поставишь, дробину как выгребать будешь? Извини, конечно, но для меня это важно, через слив, хер ее сдуешь.

Ребята, кто каким давлением опрессовывает куб. Мой диаметр 450, толщина металла 2мм.

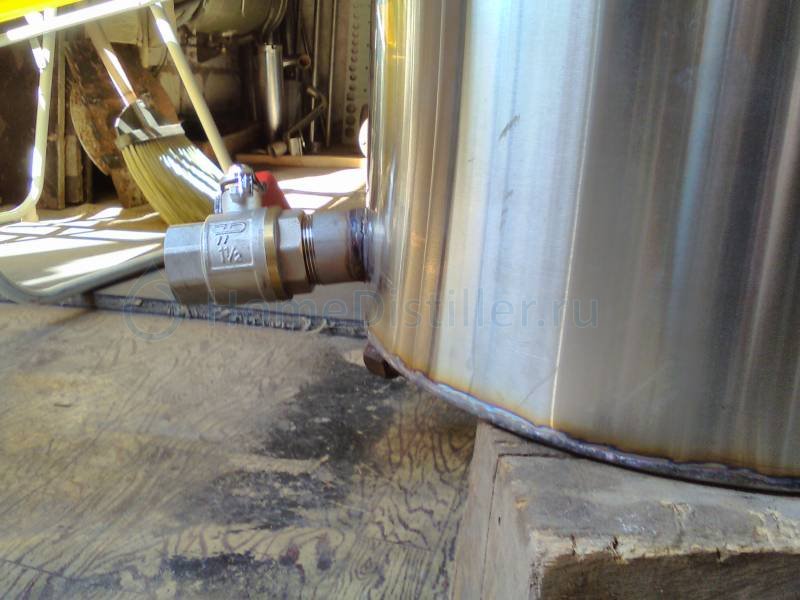

Toyk, что за конструкция на сливе?

опрессовываетmapkob, 27 Июля 17, 23:09

4 атм.

что за конструкция на сливе?Martin, 28 Июля 17, 03:40

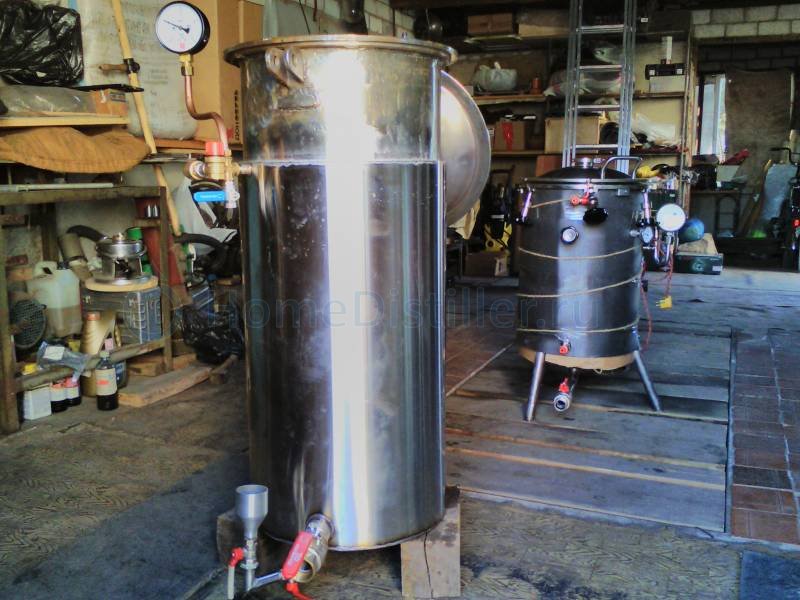

Ты наверно имел ввиду конструкцию с воронкой возле слива.Скорей всего уровень в рубашке.

Добавлено через 3мин.:

mapkob, У меня примерно так же.Опресовывал четырьмя,клапан настроил на 2 очка.

4 атм.gal, 28 Июля 17, 05:34

Опресовывал четырьмя,клапан настроил на 2 очкаУрий, 28 Июля 17, 07:14

А какая конструкция самих котлов (высота, есть ли накатка или перемычки между рубашкой и внутренним баком)? Мне ПВК сварил Александр из Липецка (из параллельного форума), внутренний куб 2мм Ф480 высота 530(дно конусное), рубашка 1,5мм (дно прямое, но 3мм).

Говорит больше 1бар нельзя. Хотя он же мне сказал, что один ПВК схлопнулся на 1,8бар, но стенка внутренненго куба была 1,5мм. Я думаю (но не утверждаю) 2 очка должен куб выдержать без накатки и перемычек, но вот 4 я бы не рискнул.

обкатка котла:

Добавлено через 4мин.:

Mihalych., накатка - в смысле зиговка? перемычки если делать то делать с умом - распределяя нагрузки и помня про прослабление металла в областях шва.
ну и рабочий режим по давлению в рубахе у пвк в традиционном использовании до 0.5, опресовывать минимум рабочим давлением в имеющимся при будущей эксплуатации водопроводе (кран забыл закрыть\открыть - чтоб точно не смяло) ну и первую ступень безопасности на 0.5 настроить следует

накатка - в смысле зиговка?SedoY, 28 Июля 17, 10:16

Ну, да - зиговка.
Если под вакуумом перегонять (в перспективе хочу попробовать), рубашку открытой держать?

обкатка котла:SedoY, 28 Июля 17, 10:16

Судя по всему не весь белый порошок разобрали

Mihalych.,Отличный мастер.Мне куб на 50л сделал,заглядение.Жалко было под утеплитель прятать.

, но вот 4 я бы не рискнул.Mihalych., 28 Июля 17, 10:11

У моего 2-2.5мм.Так что легко и 5 выдержит.Как запущу накидаю фоток процесса постройки.


Добавлено через 1мин.:

SedoY, Маловата кольчужка.

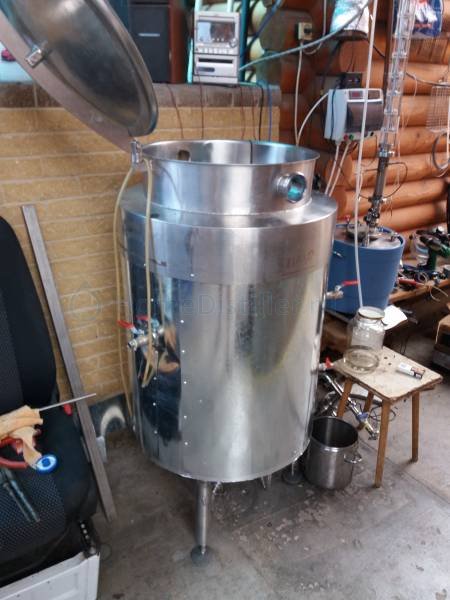

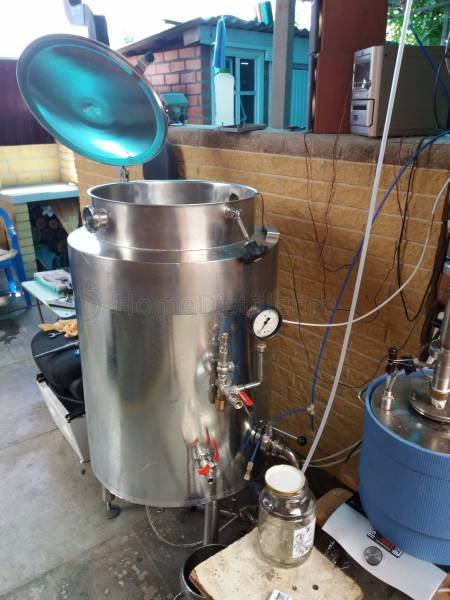

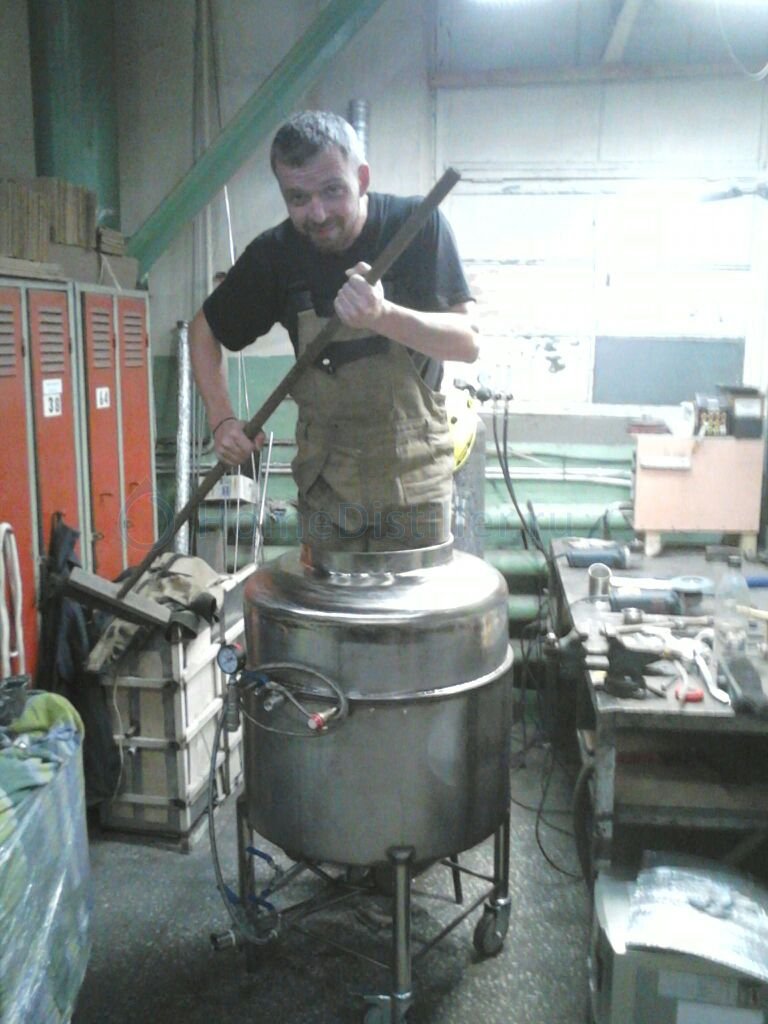

Урий, 180л рабочий, линза фотика телефона сильно искажает действительность ну и специально ракурс подобран))) людей удивлять)))
за то паразитный объем рубашки сокращен - рабочий 8-9 литров, полный рубашки +15л. итого 23-24 литра и это для 180 литров полезного объема!

И правда трудно поверить что там 180л.

Добавлено через 13ч. 44мин.:

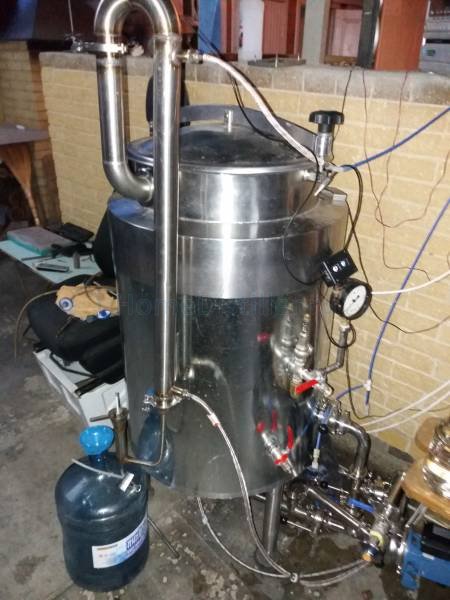

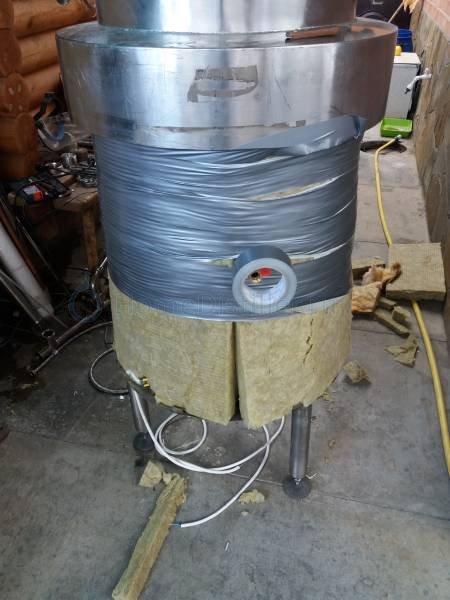

Внимание!Внимание!Работают радиостанции всей страны.
Сегодня 29 июля две тысячи семнадцатого года,в 4 часа ночи по московскому времени,произведён запуск очередного
устройства под названием (надеюсь Дима не обидится)"ПЕПЕЛАЦ 160У"
Старт прошёл в штатном режиме,с помошью двух трёхкиловатных тенов(реальная мощь около 5кв)
На борту 110л абрикососливовой браги.
Выход на орбиту(пошли первые капли)и нашествие инопланетян(мошка бля,откуда её столько)произошёл через ДВА с половиной часа.
По достижении 90* в кубе был отключён разгонный двигатель.
За первый час полёта произведено около пять литров СС(ну очень ароматного)крепостью 35-36%(чёто совсем слабо,после НБКшки)
Полёт продолжается успешно
УРА товарищи!

Урий, а почему У?

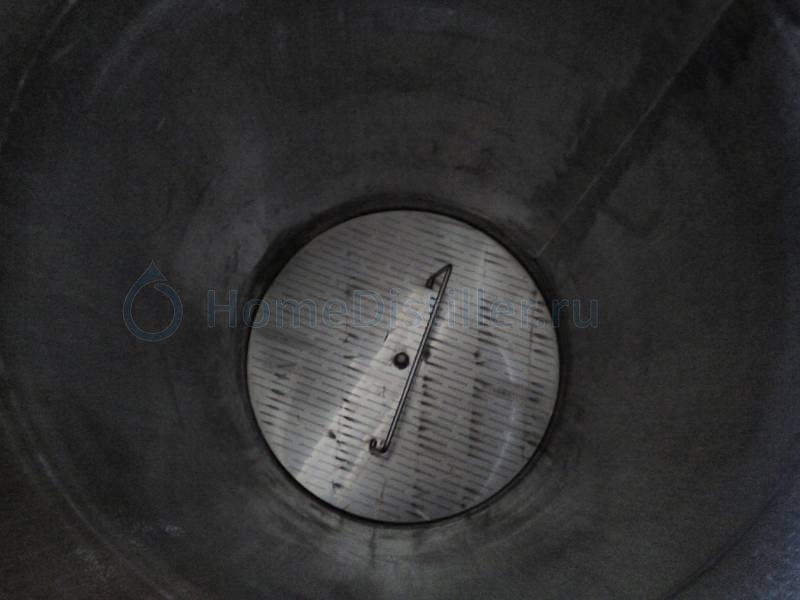

швы внутри (что видньо на фото - люк к колбе) весьма не дурно!

Toyk, К сожалению ещё два месяца в сухомятку.
SedoY,Да как то принято свои инициалы добавлять.У-Урий.А 160 литраж.
Швы немцы варили.На стыке люка заметно,а колба и рубашка вообще как литые,хрен найдёшь.

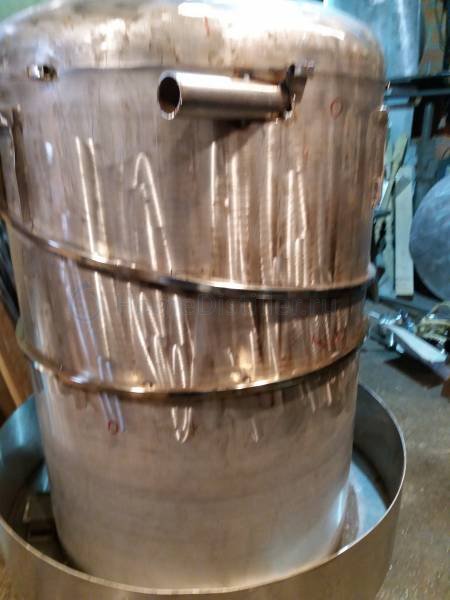

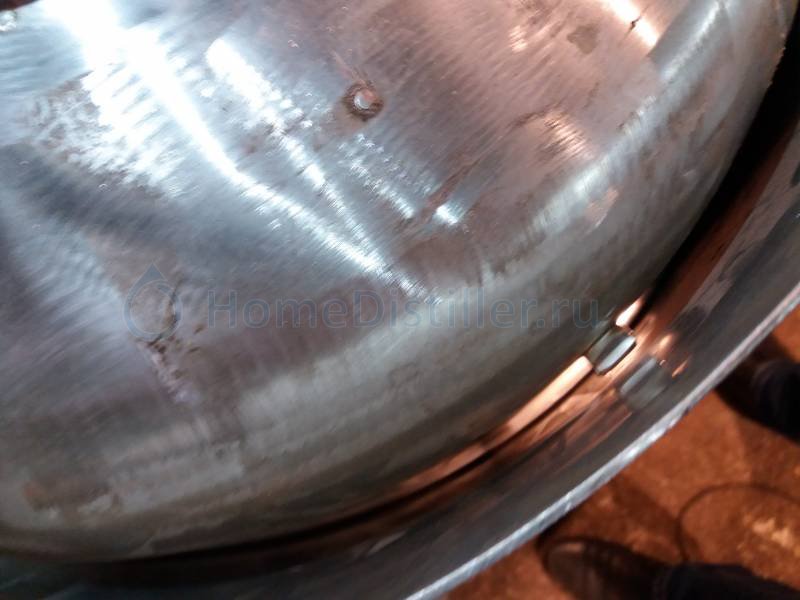

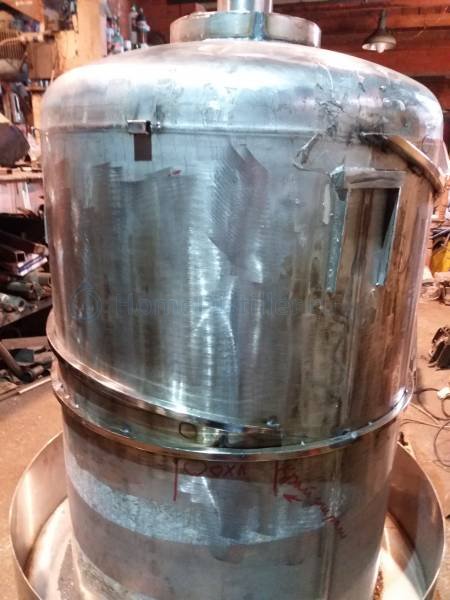

Ну и немного фоток процесса переделки.

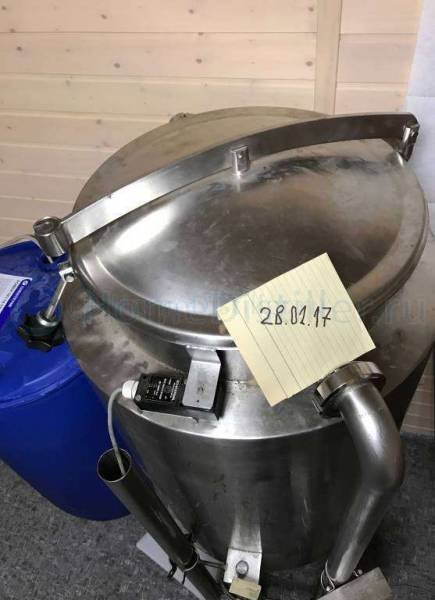

На первых трёх тот котелок который прохлопали питерские коллеги в своём регионе,ну а я по случаю прихватил.
Это был варочный котёл с внешним нагревом гибким теном 2.5Квт. но на 380вольт.длинной 18м.намотанным на внутреннюю колбу.
Попытался я нагреть им 100л воды.За сутки смог закипятить.

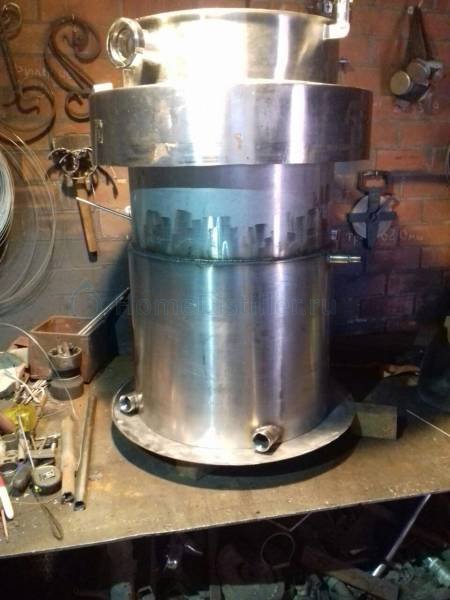

Вобщем пришлось ему сделать  харакири.Родная рубашка было срезана и ушита на половину по высоте и до диаметра на пару см шире внутренней колбы.На которую была накручена спиралью трубка проф.10*10.Врезаны муфты под тены.Вокруг слива 65мм.приварено кольцо Д200мм.Такчто слив не греется рубашкой.Это так и было изначально.
Металл везде 2ммтрубашка 2.5мм

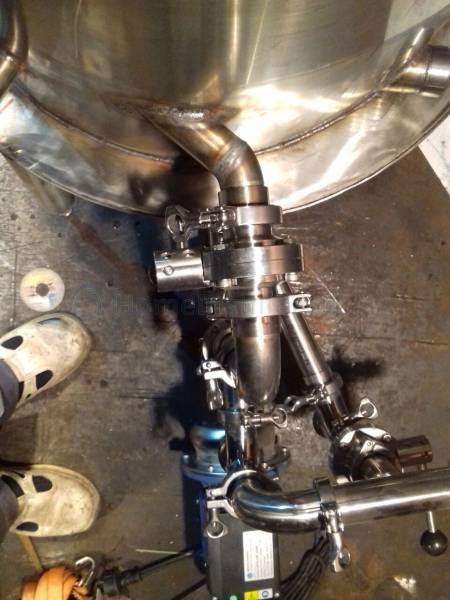

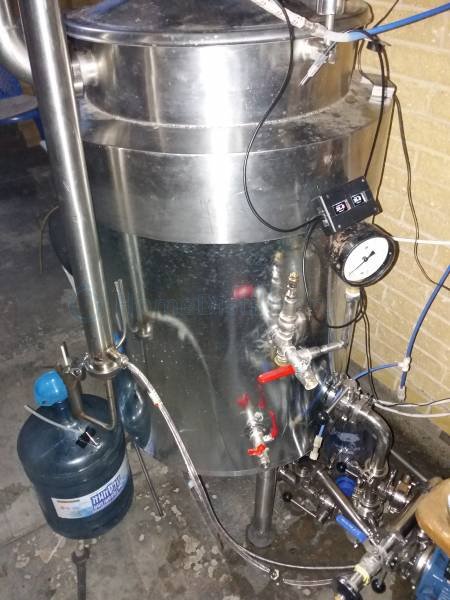

Кроме того,пока ни рукам ни мозгам заниматься было нечем,напридумывал систему циркуляции из насоса и китайских кранов и тройников.В итоге сечас это универсальная система с возможностью циркуляции с нижнего слива в боковой вирпул,с вирпула в нижний слив и из любого из них в каналью.Тоесть можно вставлять бункер и получается клон Браумастера.
Единственное чего в нём не хватает это мешалки.Но конструкция люка и геометрия внутренней колбы установку наклонной мешалки делает проблематичной.Но конструктив уже продуман,в соответствующей теме обсужу.
