самостоятельное изготовление вальцовой мельницы.

"И всё таки она вертится!" (с)
yakiman, 19 Апр. 14, 07:07

Хреново, но в другую сторону. Помол левый.

вот моя собранная на коленке







Какой диаметр валов? Как соединял ведущий вал с осью? Молоть пробовал?

валы из трубы диаметр 50 ведущий вал соединен с осью сваркой. вся конструкция собрана по примеру Terry. Зазор регулируется от 0 до 5 мм. Молоть пробовал стартует без дополнительного вмешательства 20-ти литровое ведро около 10-ти минут

Выложи фото помола, пожалуйста. Нарезал кругом какой толщины?

завтра буду варить выложу,круг 1.2 глубина примерно такая же все-ж на глаз делалось.

вот моя собранная на коленкеandrej80, 26 Апр. 14, 09:45

Красивая вещь получилась. Только если бункер из листового металла, то весит кг 10? Нужен стол. Я сделал полегче, из оцинковки, и мельницу закрепил на листе фанеры. Вся конструкция ставится на большую кастрюлю и хранится под столом.

Terry, andrej80,
а какая длина валов?

Выложи фото помола, пожалуйста. Нарезал кругом какой толщины?SergeyV, 26 Апр. 14, 14:10

вот помол

Только если бункер из листового металла, то весит кг 10?Terry, 26 Апр. 14, 23:55

весит мельница чуть больше пяти кило

мельницу закрепил на листе фанерыTerry, 26 Апр. 14, 23:55

тоже надо так сделать а пока ложу два обрезка ламината на ведро и мельницу сверху,а с хранением проблем нет живу в частном доме

а какая длина валов?SergeyV, 27 Апр. 14, 08:48

у меня сантиметров пятнадцать

Есть какие-нибудь хитрости при нарезке валов? Как так ровно нарезал?

натянул нитку по спирали провел одну линию белым маркером потом так же крест на крест еще одну.В итоге на валу прорезал две пересекающиеся линии и от них уже на глазок отступая полсантиметра все остальные.на оба вала ушло где то полтора часа времени и пузырек глазных капель(работайте в очках)

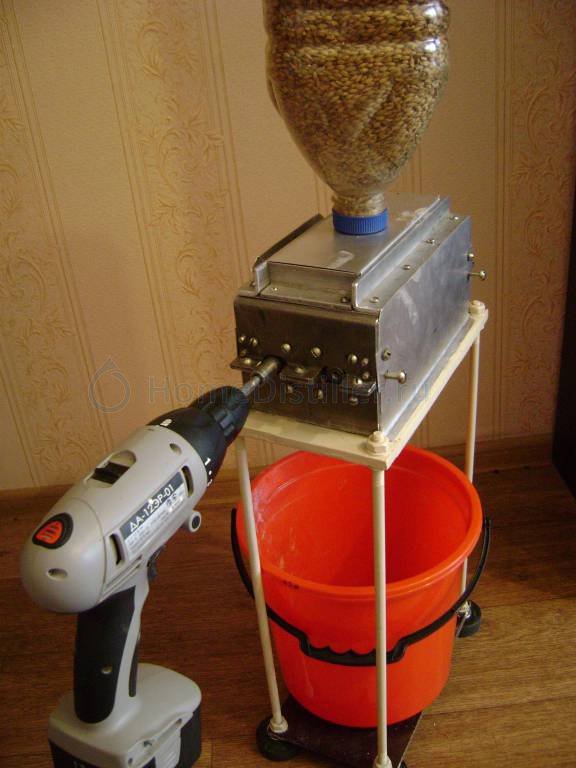

Всем привет! вот моя мельница.http://files.homedistiller.ru/thumbs/201404/14bff9e8.jpg длина вальцов 200 мм,диаметр 50 мм. вальцы накатаны

А можно фото в разрезе)

по чертежам страницы 10

Всем привет! вот моя мельница.http://files.homedistiller.ru/thumbs/201404/14bff9e8.jpg длина вальцов 200 мм,диаметр 50 мм. вальцы накатаны
Vla9imip, 27 Апр. 14, 14:51

Ведёрко лучше впритык к мельнице ставить чтобы мука в стороны не летела.

И бутылку с 2 литровой поменять на 5 литровую.

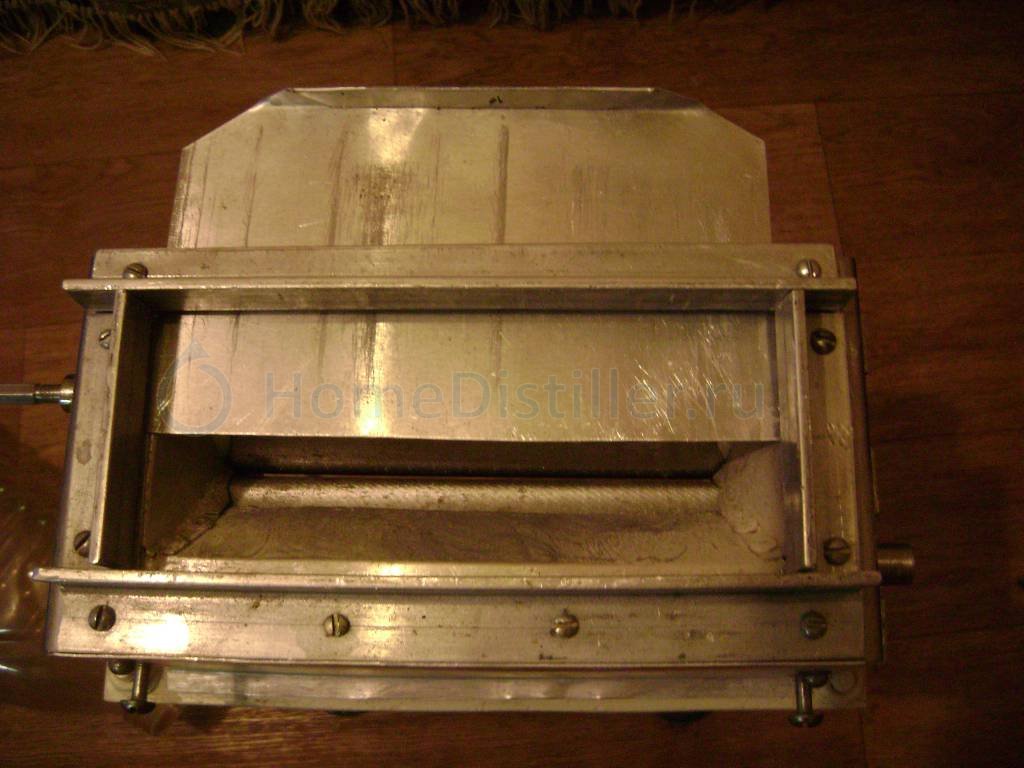

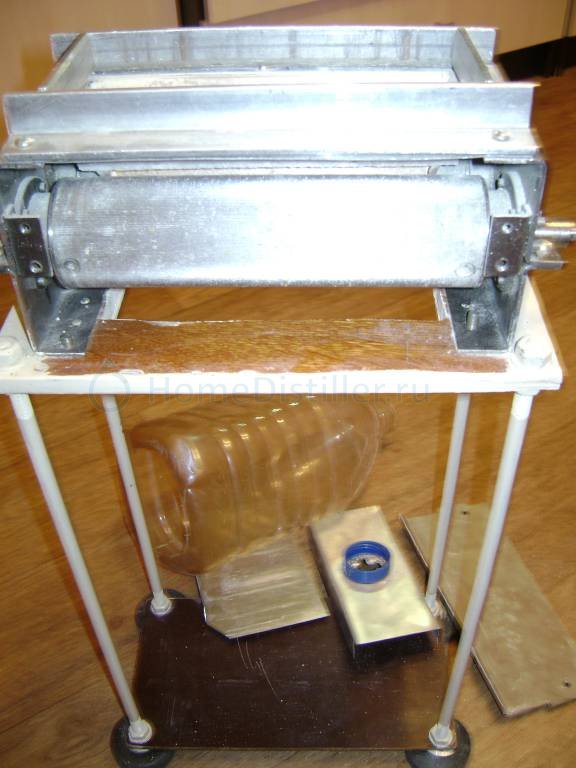

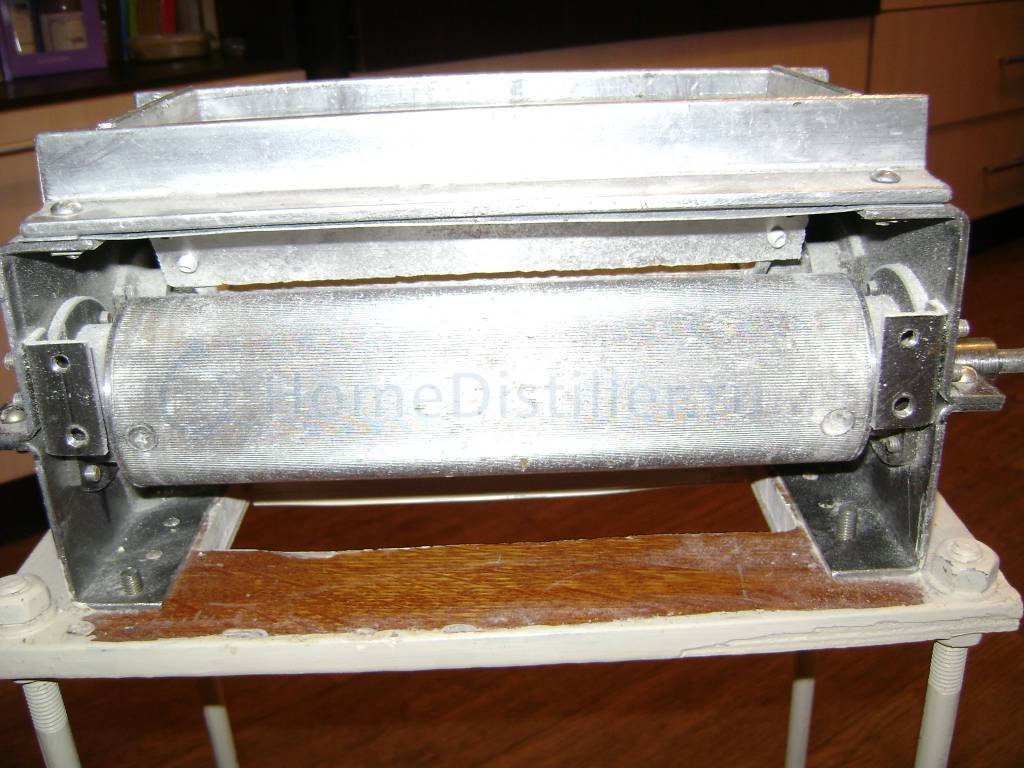

попробую вставить фото в разрезе

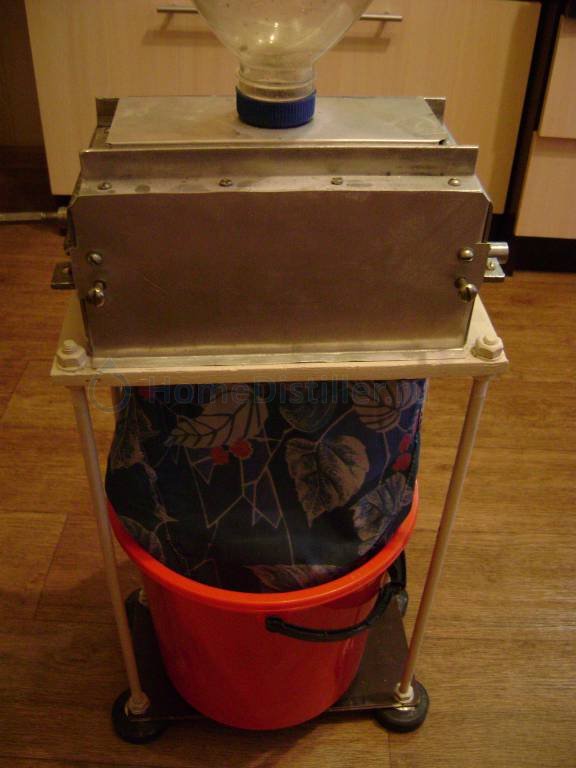

да чуть не забыл чтоб муки меньше летело у меня предусмотрен рукав.Бункер изготовлен из пятилитровой бутыли ,некоторые не рассмотрели.мельница изготовлена по чертежам любезно предоставленного Wygas на странице 10 этой темы

Электропривод для мельниц.
Краткий экскурс в мир электромясорубок. Основными критериями при выборе этого инструмента являются:
1. Мощность (она же производительность)
2. Принцип устройства предохранительного механизма между валом привода и корпусом насадки
3. Производитель
4. Набор дополнительных аксессуаров (запасные ножи, трубка для фарширования колбас, соковыжималка и т.д.)
Мощность мясорубок варьируется (не пойду в гугл, скажу по опыту)....Ватт от 500 до 3 кВт. Для нашего дела я бы выбрал 1,6-1,8 кВт. Производитель. Наши, Типа Бриз, Аксион, вполне неплохи, но предохранительных устройств, идущих в комплекте (3 шт.), вам хватит ненадолго. http://axion-tnp.ru/produce/goods/168/1652/ Предохранительное устройство служит для того, чтобы при заклинивании между ножом и решеткой продукта, не выходил из строя электродвигатель. Производитель Бриз и Аксион пошли по пути установки пластмассового колпачка, разрушающегося при заклинивании. Сами колпачки стоят дешево, то есть 800 рублей 100 штук......но, если не купить сразу, при заказе, то потом в городе не найти. А, если и найти, то стоимость одного будет около 50 рублей. Другие производители делают жесткое соединение вала с насадками, но там будет срабатывать термовыключатель. Не уверен, что это хорошо, т.к. если уж тот выйдет из строя, то точно не найдешь. Я купил жене новую мясорубку под видом того, что нигде не продаются предохранительные колпачки, да и ножи уже старые, севшие.... и мне достался чудесный привод, к которому я в тот же день заказал пачку колпачков. Для солода пользоваться ими не стану, просто хочу не убивать основную функцию мясорубки. Ну всё, собственно.  Китайские варианты не рассматривал, т.к. не хочу связываться, а всяки Боши стоят ну уж слишком необоснованно дорого.
Изготовление переходника можно взять на себя. Как правило это трубка от раскладушки или любая иная, подходящая по диаметру на вал привода и на вашу мельницу. В месте соединения сверлится отверстие сквозное и устанавливается шплинт. То есть, жесткое соединение. Теперь, чтобы не сжечь двигатель, надо вовремя оперировать кнопкой выключения при заклинивании. Способы соединения более "правильным" образом, через предохранительный колпачок - повод для гордости....но более сложны в реализации.
