самостоятельное изготовление вальцовой мельницы.

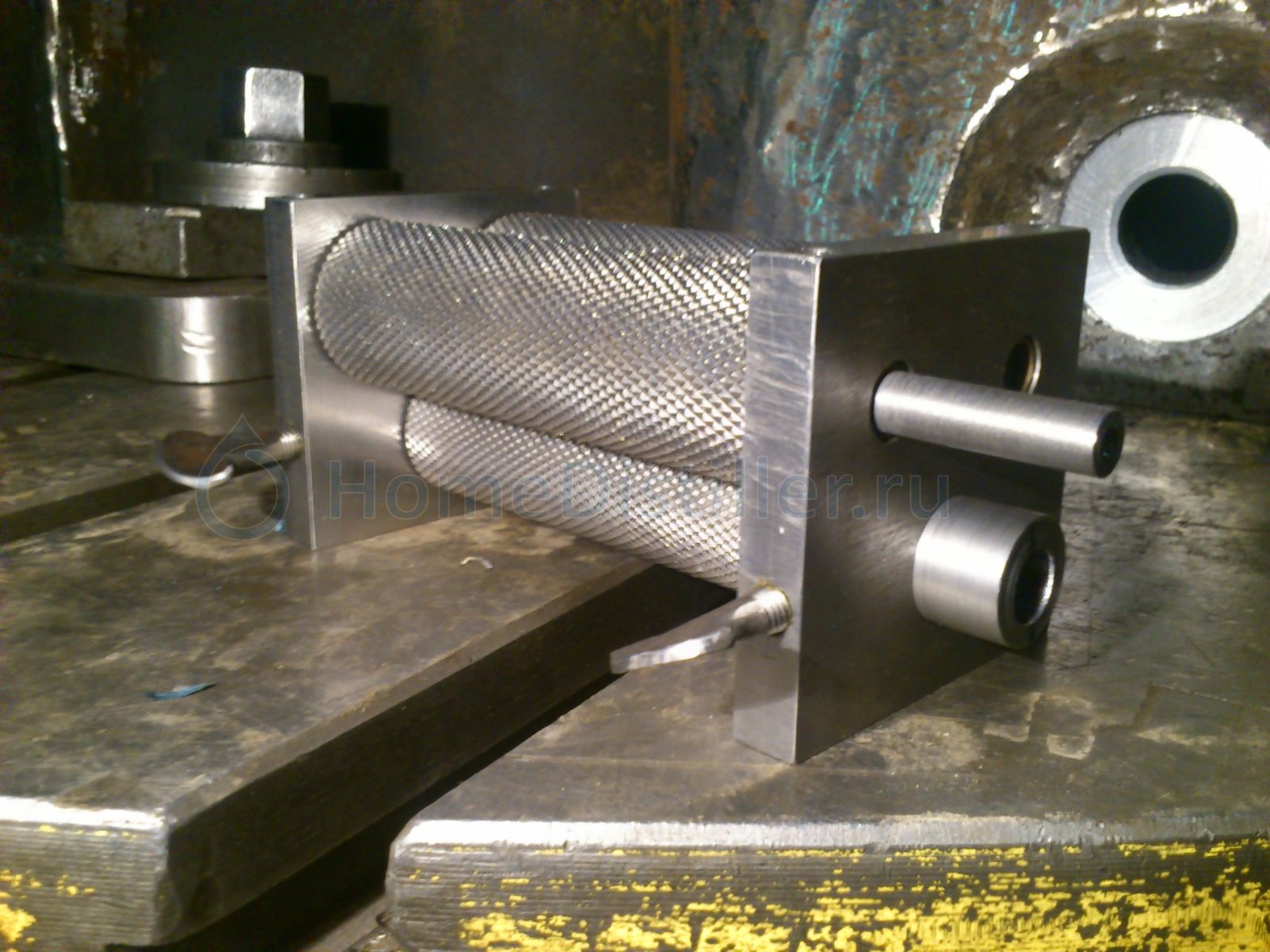

Vimax, да ролики такие угол наклона зуба 30 градусов,шаг 2 мм

вроде вставил

Хорошая мельница,молодец.

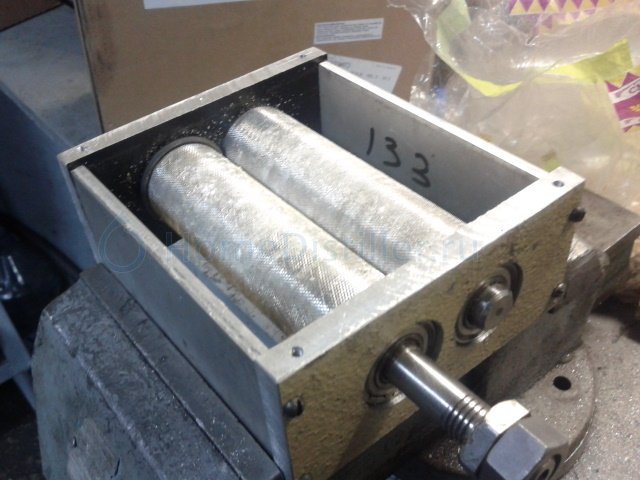

Только что свинтил. Валы диаметром 40мм. Длина 130. Нержа. Накатка почти лысая другой нет. Но подхватывает и ячмень и кукурузу уверенно. Зазор 1.5 мм. Остальное клоны люминя. Снизу планируется пристяжной мешок . Сверху фанерка с дыркой под горлышко пластиковой бутылки. Уже опробовано на коленке . Ручка от мясорубки похоже будет в самый раз. Ячмень плющик кукурузу крошит.

Вдогонку. Очень важное. На ведущем валу на дальнем конце виднеется резинка. Практические лабораторные работы показали что при принудительном вращении ведомого уверенность захвата зерна возрастает неимоверно. И планировались шестерни. Но пока суть да дело резинка держит. Если что шестеренки выстругаю. Место под них заточено.
Еще первоначально задумывался регулируемый зазор между валами и в деревянном макете работало. В последний момент отказался от нагромождения. Вроде с 1.5 мм зазором угадал. Ходовые испытания покажут.

резинка дело хорошее )))) спасибо буду к своей мельничке подбирать (  хотя и так норм. но всё же поставлю), а вот регулировку мне кажется ты зря не захотел ставить, а вдруг понадобится )))))

Резинка дело хорошее но одноразовое. Хватило на полчаса работы. Ячмень то и без резинки отлично плющит. А вот кукуруза без нее ни как. Поменял на потолще. Один фиг пару кило кукурузы на отличный отсев и снова как обрезало. Нужны связывающие шестерни.

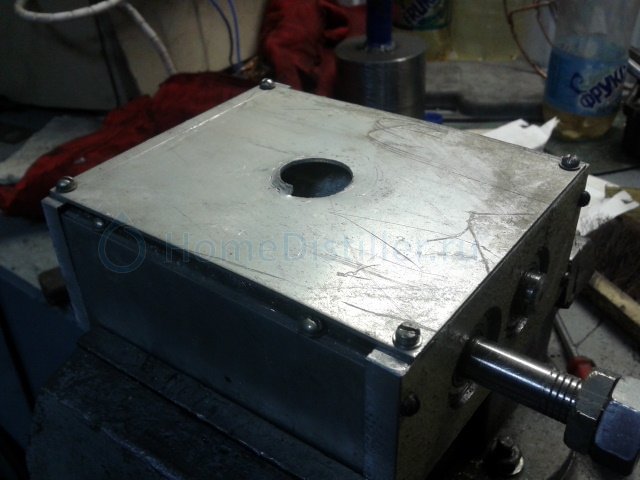

На подачу пристроил пластиковую бутылку без дна. Вкручивается в крышку. Дырка на 25 с радиальной прорезью 3мм и отбортовкой для создания одного витка резьбы под горлышко бутылки. Снизу отводящий в сторону лоток. Пока кручу в тисах воротком от автоключей. Ищу ручку от мясорубки.

Добавлю. Не рабочие зазоры закрыты шорами вырезаными из той же пластиковой бутылки. Их крепление просматривается на фото. За счет естественной кривизны прижимаются к валам.

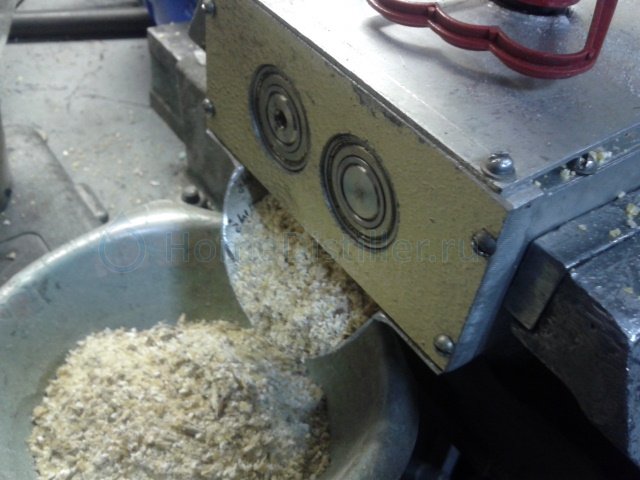

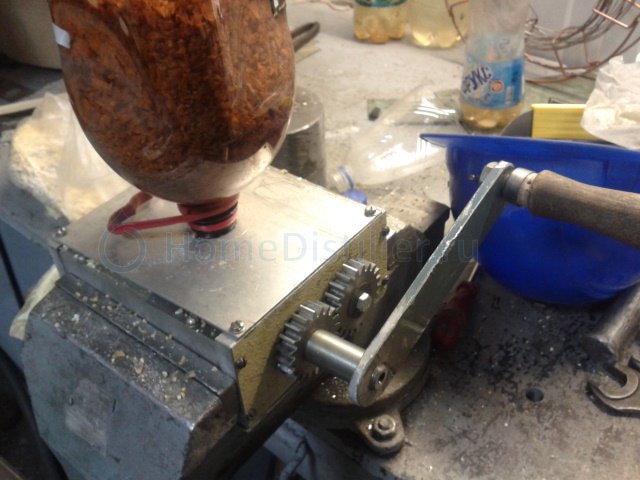

Похоже я кончил. Литр ячменя (не солода) за 100 крутков рукояткой. Кукурузу не сообразил посчитать. Я блин в восторге! Осталось марафет навести. Шестерни 20/21 зуб.

Виктрыч,  ты шестерни заказывал или подобрал от чего то ?

Заказывал. Сначала хотел сам напильником ченить выпилить руки то помнят но как только понял что по эвольвенте Карабас ходил вокруг дерева и дальше ни бумбум нашел зуборезчика.

Еще первоначально задумывался регулируемый зазор между валами и в деревянном макете работало. В последний момент отказался от нагромождения. Вроде с 1.5 мм зазором угадал. Ходовые испытания покажут.Виктрыч, 13 Окт. 14, 14:41

BAIDA, надо её до ума довести . Нормальный корпус и бункер сделать . Это пока эксперимент , но вариант рабочий .Sasha 1, 26 Апр. 12, 17:48

Честно говоря , у меня ВРЕМЕННЫЙ вариант мельницы до сих пор работает и зазор тоже не регулируется . Полёт не то что нормальный , а просто зашибатый . Ничего не дополнял и не менял .
Виктрыч, ЗАЧЁТ !!!

Кстати как я понял зуборез в последнее время уникальная специализация. Можно попробовать его припахать в хорошем смысле этого слова.
П.С. Я то по старперски понимаю что во все времена из анекдота шестеренка стоила бутылку. Ну пусть маленькая маленькую. А в мертвых президентах сколько я наварил?
В его интересах?

Похоже я кончил. Литр ячменя (не солода) за 100 крутков рукояткой. Кукурузу не сообразил посчитать. Я блин в восторге! Осталось марафет навести. Шестерни 20/21 зуб.Виктрыч, 22 Окт. 14, 08:34

замечательно когда в стране есть рукастые люди! отличная работа

Зацените конструкцию http://www.hlebomoli.ru/...YjBXSWFsM3Jodzs
Искал оптимальный вариант для изготовления мельницы,наткнулся на ЭТО..Цена конечно зашкаливает,за такие деньги она нафик не нужна,а вот сделать такую можно...

вариант конечно интересный, но я считаю что второго вала будет очень не хватать!

Я пробовал сгородить одновальную. На зерне не пошла. На куккрузе тем более. А зеленый солод при моих обьемах отлично в миксере всбивался в коктейль (до пива еще не дорос). В качестве вала пользовал обломок самого толстого круглого напильника. Диаметр сантиметра два с половиной. Может диаметр маловат. Может жесткости системы не хватило в макете. Не пошла по  зерну.

Задумал тоже, сваять мельницу, вопрос, кто делал по эскизу с первой страницы регулировка зазора за счет перемещения подшипника имеет недостатки? Стоит ли городить эксцентрик в чем преимущество?

не люблю хвастаться, но вот помоему хороший пример эксцентрика ))))  [сообщение #11971125]

И не только эксцентрик, в целом зачетно. А какой подшипник использовал?

обычный в автомаге купил
