самостоятельное изготовление вальцовой мельницы.

не обошлось конечно и без изолентыСладоварыч, 19 Янв. 15, 13:34

Изолента иногда рвется в мелкую крошку и засирает весь молотый солод, выбирать ее потом - тот еще гемор.

А еще изолента уползает с назначеного ей места) посему изолента не вариант, но это я и так понимал просто рассуждал иначе когда не было мельнички что вращающийся вал будет заталкивать зерно в зазор между валов и под давлением на зерно пасивный вал будет включаться в работу и проталкивать зерна, а на практике вышло так: зерно перловки из за своей плотности либо клинило пасивный вал и стачивалось в муку об активный либо начинало раскручивать пасивный вал в противоположную сторону т.к. зерно округлое и тупо выскакивало из валов когда добавил изоленту для сцепки все устаканилось. иногда выскакивают зерна но не как с пасивным валом. посему совет либо делать шестерни сразу на валах либо изготавливать отдельно, сцепка нужна, будет сцепка будет молотить все подряд даже камни). сейчас пока с изолентой помучаю мельничку валы хоть прочищу от остатков масла в пазах накатки пока кручу только пшеницу что бы подготовить мельничку к солоду чтобы не получить потом сусло с жирными пятнами нефтепродуктов).

Думаю дробина отшепчет все нефтепродукты в твем сусле.)))

Почитав здесь форум, сделал и себе мельничку

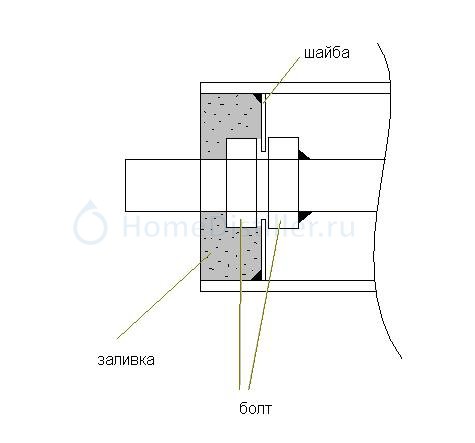

Все работы без токарки, так как не нашел токаря. Нашел в гараже трубу 57ую нержавейка. Сделал приспособу к шлейфмашинке, чтоб ходила параллельно трубе и сделал миллиметровым диском канавки по кругу. Далее взял шпильку, накрутил 2 гайки, приварил их к шпильке, так как они останутся внутри, с двух концов надел шайбы, прикрутил их их гайками и шайбы приварил к трубе. Получился вал, но если ослабить наружные гайки, то шпильки есть свободный ход внутри шайбы. На шпильку посадил подшипники, закрепил их и вращая их и чуть постукивая вал в районе шайб, отцентровал вал. После залил для фиксации. Как то так.

Все работы без токарки, так как не нашел токаряr211, 27 Янв. 15, 16:55

Респект и уважуха...Просто по белому завидую твоему терпению.Я даже винтик дома не пилю,если по длине не подходит.Несу на завод,чтоб там отпилить на станке....
Но инструменты дома все есть:-):-):-)

На схеме не болты, а гайки. Опечатался.

Сделал приспособу к шлейфмашинке,r211, 27 Янв. 15, 16:55

Будь добр, если возможно, выложи фото приспособы, спасибо.

А вот помол солода

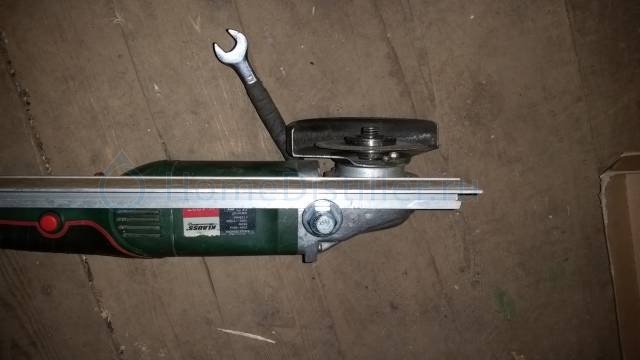

А приспособа самая простая. Вместо боковой ручки прикрутил большую пластину и вел за счет ее паралельно трубе,
держа на весу 'на глаз' зазор 1 мм

А приспособа самая простая. Вместо боковой ручки прикрутил большую пластину и вел за счет ее паралельно трубе,
держа на весу 'на глаз' зазор 1 ммr211, 27 Янв. 15, 19:09

А делительная головка? Очень точно сделано расстояние между канавками...

Тоже не верю, что вел, держа на весу.Если вместо ручки стамеску и вести по канавке - тоже надо не пить.Тогда уж закрепить шлиф в тисках и прокатывать вал в профилях под ним.

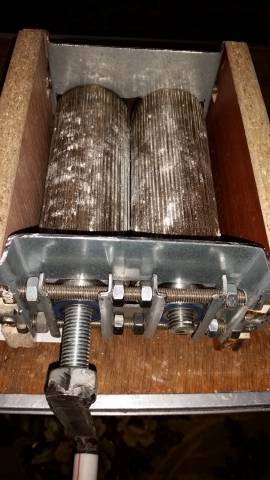

Да нет. Просто делал не спеша. Вначале примеряешь зазор, а дальше просто ведешь, так как диск уже движется параллельно предыдущей канавке. Я не гнался за красотой и ставил зазор на глаз. На фото видно.
Но есть и зихер. Так как канавка почти квадратная, соседний вал вминает туда зерно и оно не падает, а уходит на второй круг. Возможно чуть переделаю, чтоб канавки были под конус. Но и так работает. Себестоимость для меня вышла в 200р за подшипники и 2 вечера в гараже.

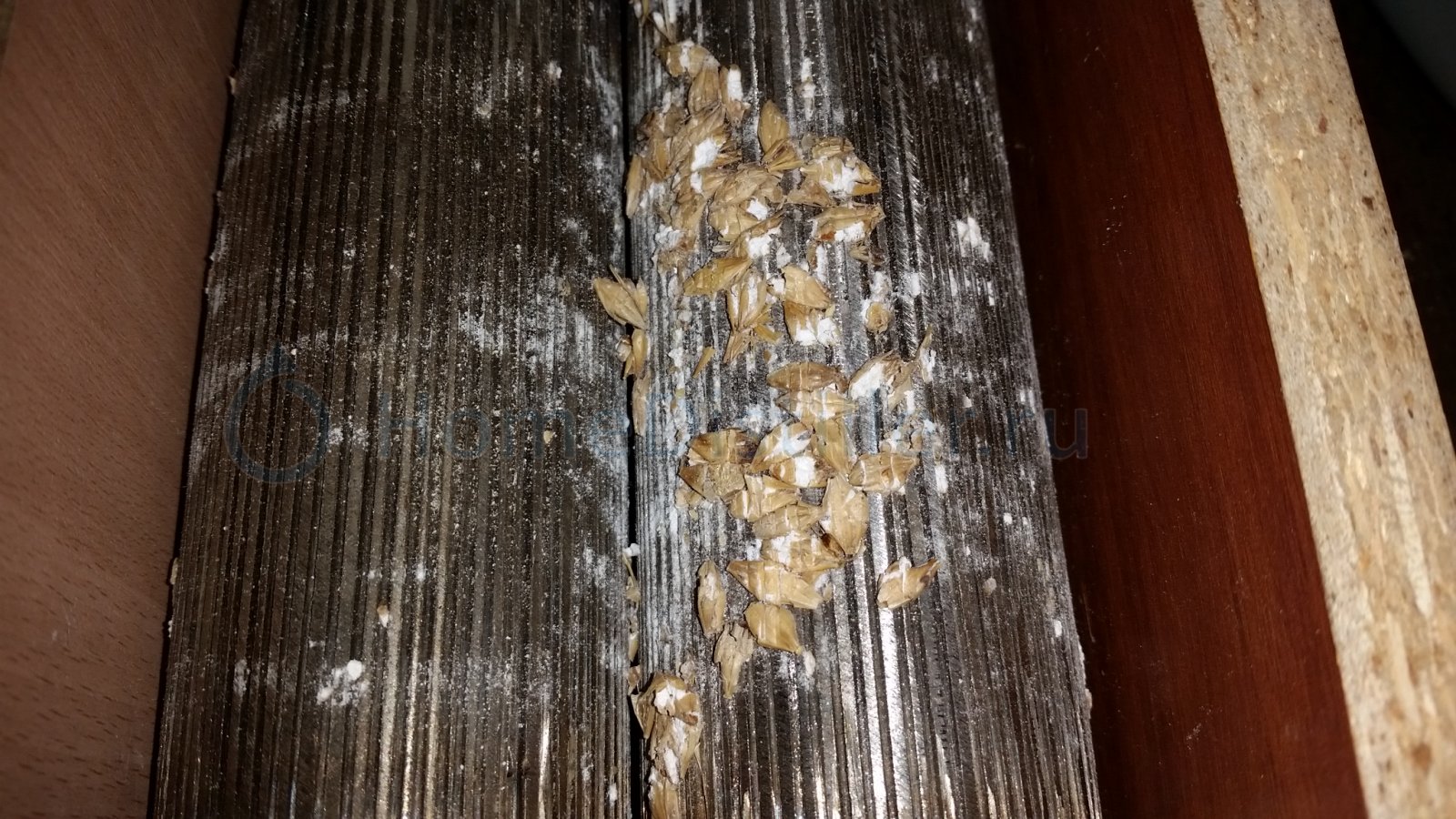

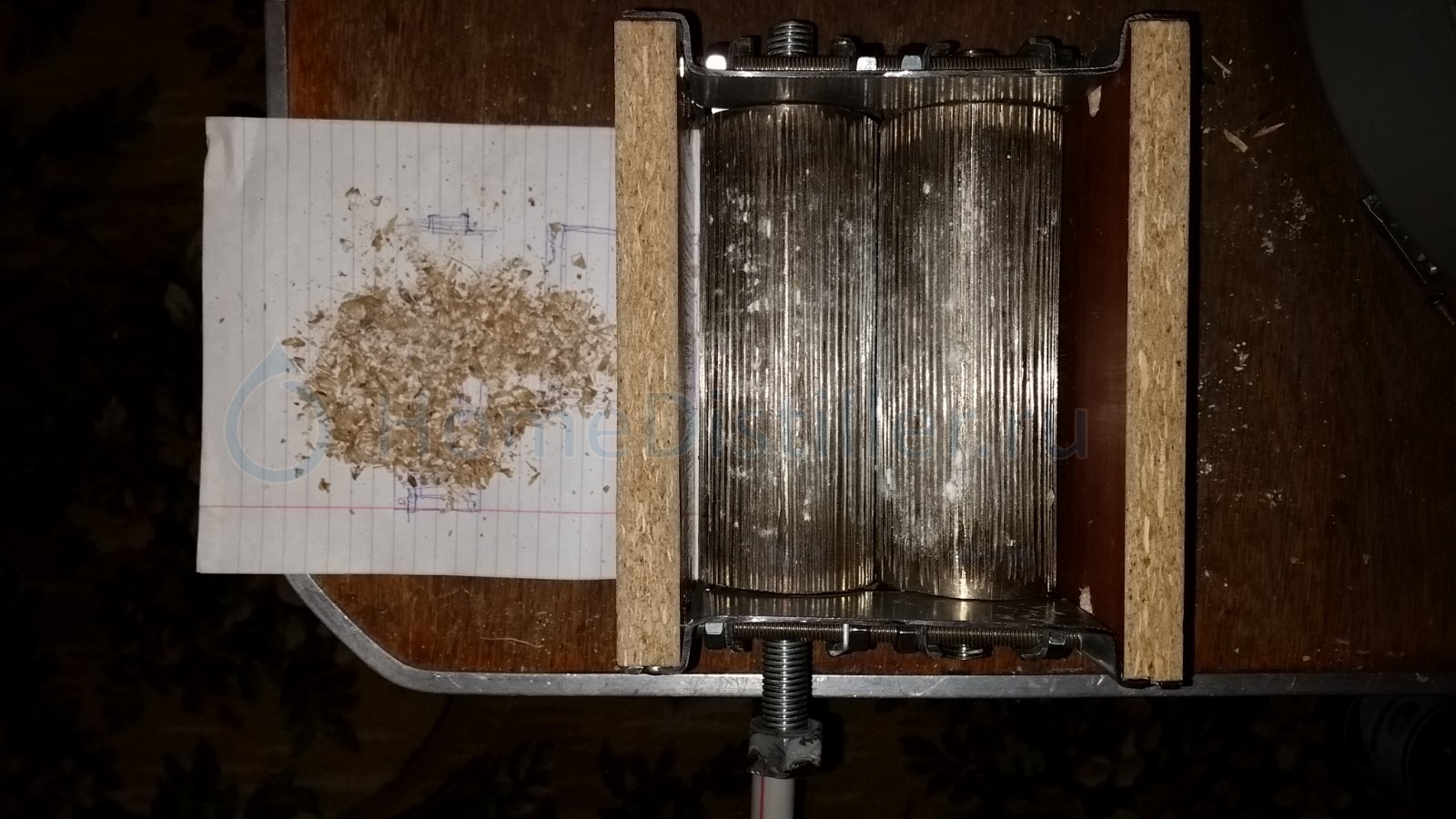

Вот еще фото. Все видно[img width=1024 height=576]https://cdn.homedistil.ru/fs/1501/27/32143.237530.jpg[/img

200р за подшипники и 2 вечера в гаражеr211, 27 Янв. 15, 22:19

от Дона уже почти 9 тыр

Еще раз

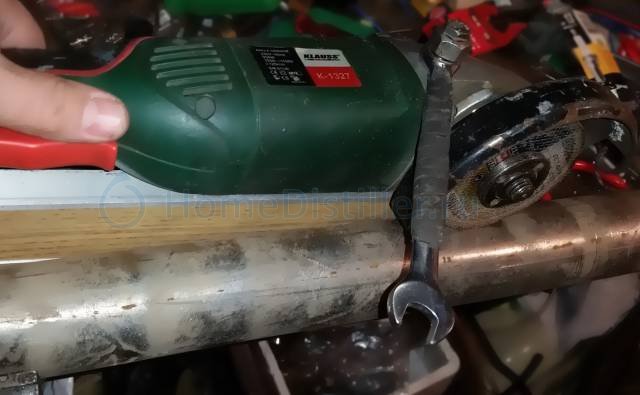

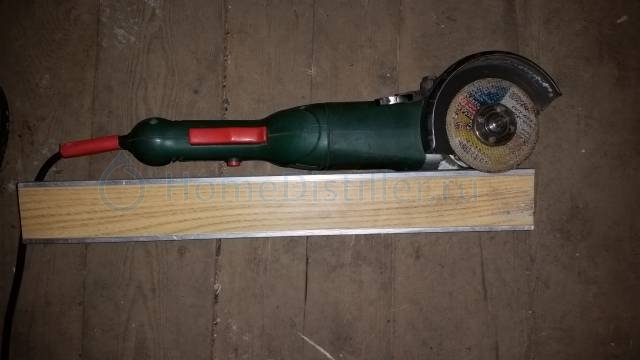

Вот приспособа

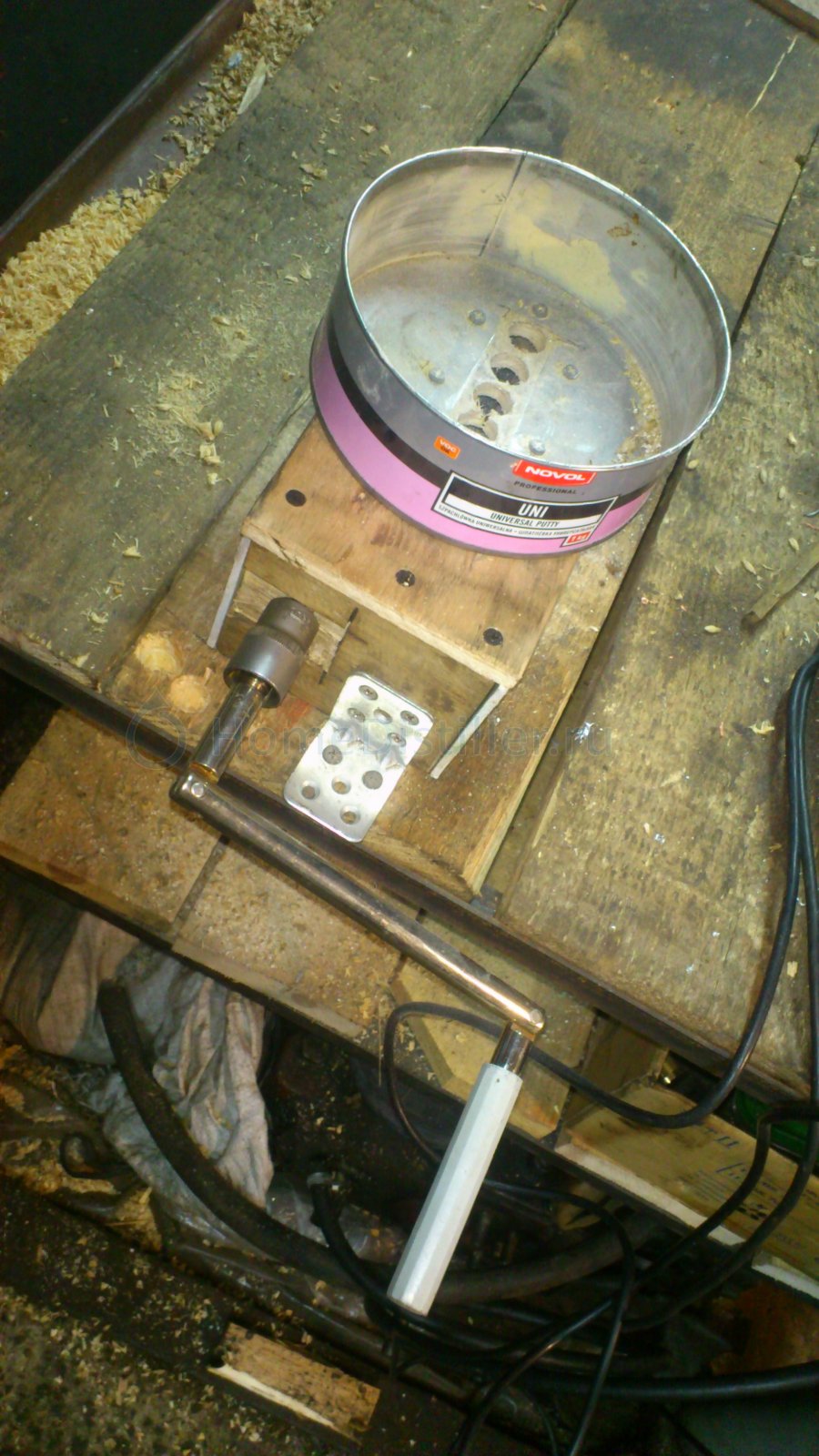

Мой деревянный макет начал расползаться на первом же килограммеВиктрыч, 16 Янв. 15, 19:47

Подтверждаю сам пострадал от этого пока крутил пшеницу лопнула рейка в которой был посажен подшипник из за большого обема поданого зерна валы конечно провернули но деревяшка лопнула и дала зазор между вальцов около 4мм, пока ищу подходящий люминий для щёчек, решил временно сделать из фанеры встаки понадежней будет в эти выходные займусь, получил солод и прочие вкусности, думаю еслив все пройдет гладко с фанерой то в воскресенье будет уже варка. ну фото помола как и обещал выложу.
Есть другая беда медных трубок не могу пока найти только у кандейщиков есть, сделал фальшдно из дуршлага якобы из нержавейки(кетай откровенный) кастрюлька люминь 10л закипятил воду вместе с этим фальш дном белый осадок типо мела + у люминия появился интересный ободок по месту заполнения воды в кастрюльке, ладно игнорю дальше вторая заварка просто вода не фильтрованая даже, из под крана как есть чистая но с хлором, варю тоже самое мысль одна какойто странный осадок в виде белого оксида металлов причем не понятно чего люминия или же недо-нержавейки, щас ставлю третью варку воды штуцер и тройник латунные, вода фильтрованная но белая взвесь все равно появилась, вывод менять нафиг такое фальшдно.

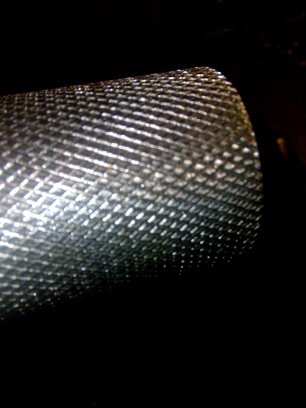

r211, очень глубокие канавки у тебя на валах, достаточно шершавой поверхности.

Сладоварыч, у меня деревянный корпус и все хорошо. Надо брать твердую древесину (паркетную доску или ступеньки лестницы).

Деревянный корпус легче сделать, когда нет доступа к металлообработке.

ПС Может, не в тему. Мельница лежит в отдельном пакете, и тут с удивлением обнаружил, что в щелях и остатках муки от помола завелись жучки и моль. Молю раз в неделю, раньше на это внимания не обращал. В панике перерыл все мешки с солодом, но нигде ничего не нашел. У кого- нибудь было подобное?

В полку самоделкиных прибыло. Сделали мне валы на заводе, корпус из дуба пока зделал, металл позже в финальной версии появится.
