самостоятельное изготовление вальцовой мельницы.

COLPAC, я давно видел эту мельницу и такую сделал. Повторять не советую, хотя если ничего нет, то может для начала сойдет, но лучше сразу сделать двухвальцовую. Из минусов - самое главное это многовато муки, ну и тяжело крутить - поэтому пришлось очень сильно заузить отверстие подачи из бункера на вал. Если кто додумается купить ее по цене в ссылке - можно будет поздравить - он крупно лоханулся.

COLPAC, я давно видел эту мельницу и такую сделал. Повторять не советую, хотя если ничего нет, то может для начала сойдет, но лучше сразу сделать двухвальцовую. Из минусов - самое главное это многовато муки, ну и тяжело крутить - поэтому пришлось очень сильно заузить отверстие подачи из бункера на вал. Если кто додумается купить ее по цене в ссылке - можно будет поздравить - он крупно лоханулся.
TAB, 27 Нояб. 14, 16:00

  Я тож сделал мельницу и всеравно хочу брать от "Дона"-подарок на Новый год...

Как то от дона дороговато с нынешним курсом доллара выходит. вот он шанс для отечественного производителя.

было-бы желание

Зацените конструкциюCOLPAC, 24 Нояб. 14, 13:49

второго вала будет очень не хватать!prisadist, 24 Нояб. 14, 19:29

Я пробовал сгородить одновальную. На зерне не пошла. На куккрузе тем более.Виктрыч, 24 Нояб. 14, 20:50

я давно видел эту мельницу и такую сделал. Повторять не советуюTAB, 27 Нояб. 14, 16:00

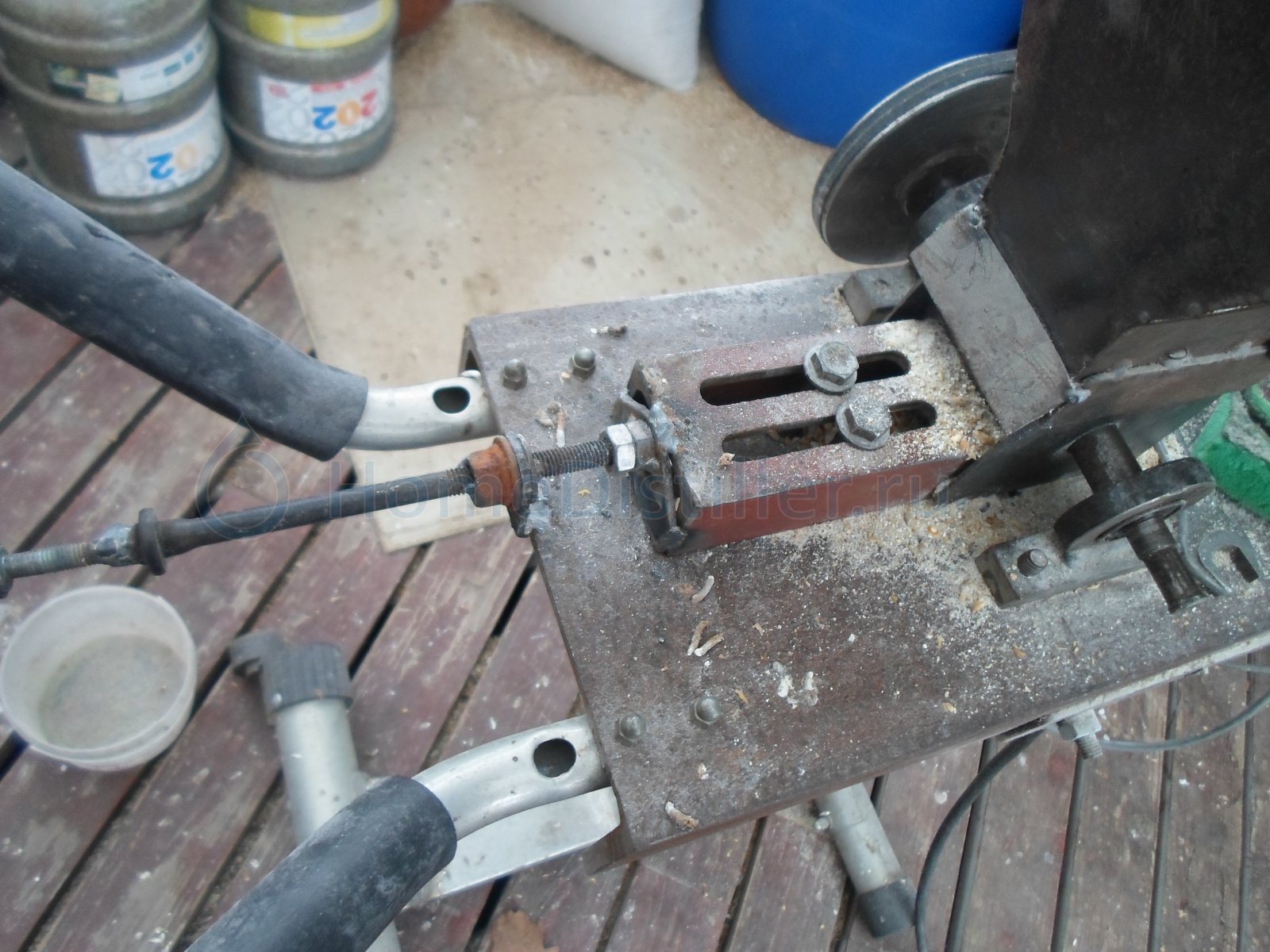

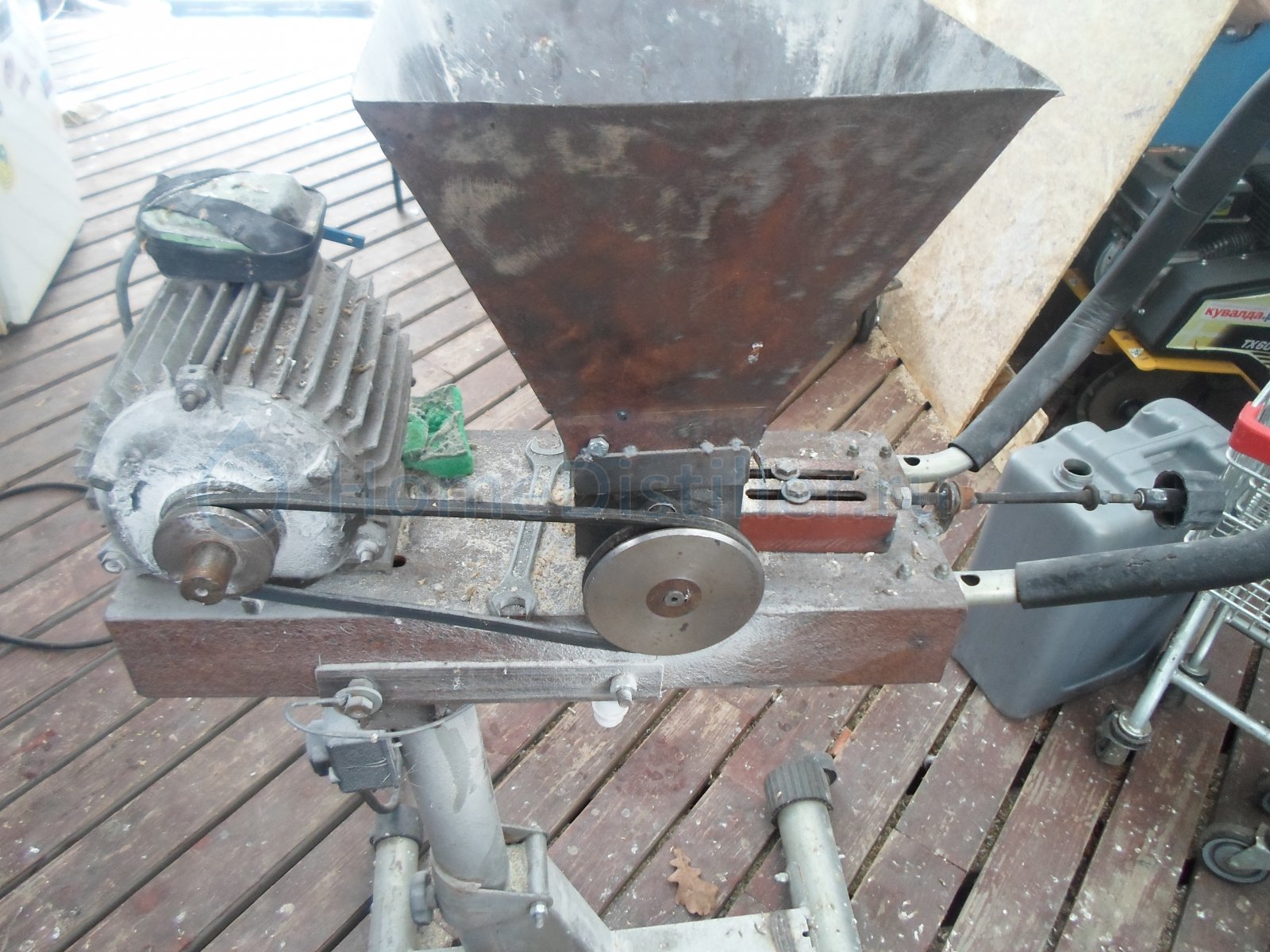

Коллеги!Я тоже,в свое время,трохи помумукался и подписался бы под каждым словом,но...Сделал тонкую регулировку.Все!зернодробление стало легким и приятным занятием.Примечательно,что это относится и к солоду и к кукурузе.Конечно,кукуруза и солод дробиться в два приема,так быстрей.На десять кг.необходимо приблизно минут 20,честно говоря не секундомерил.Ценно,для меня,что не перемалывается оболочка зерна-удобнее фильтровать.Пазы на валу 1мм.
Фото попожжа-фильтруюсь.

Пазы на валу 1ммНЕДИКОВ, 08 Дек. 14, 12:49

Давай уж фоту валов...Хотя мне вроде всё понятно,завтра наверное буду фрезеровать-точить,но новые мысли всегда ценны.

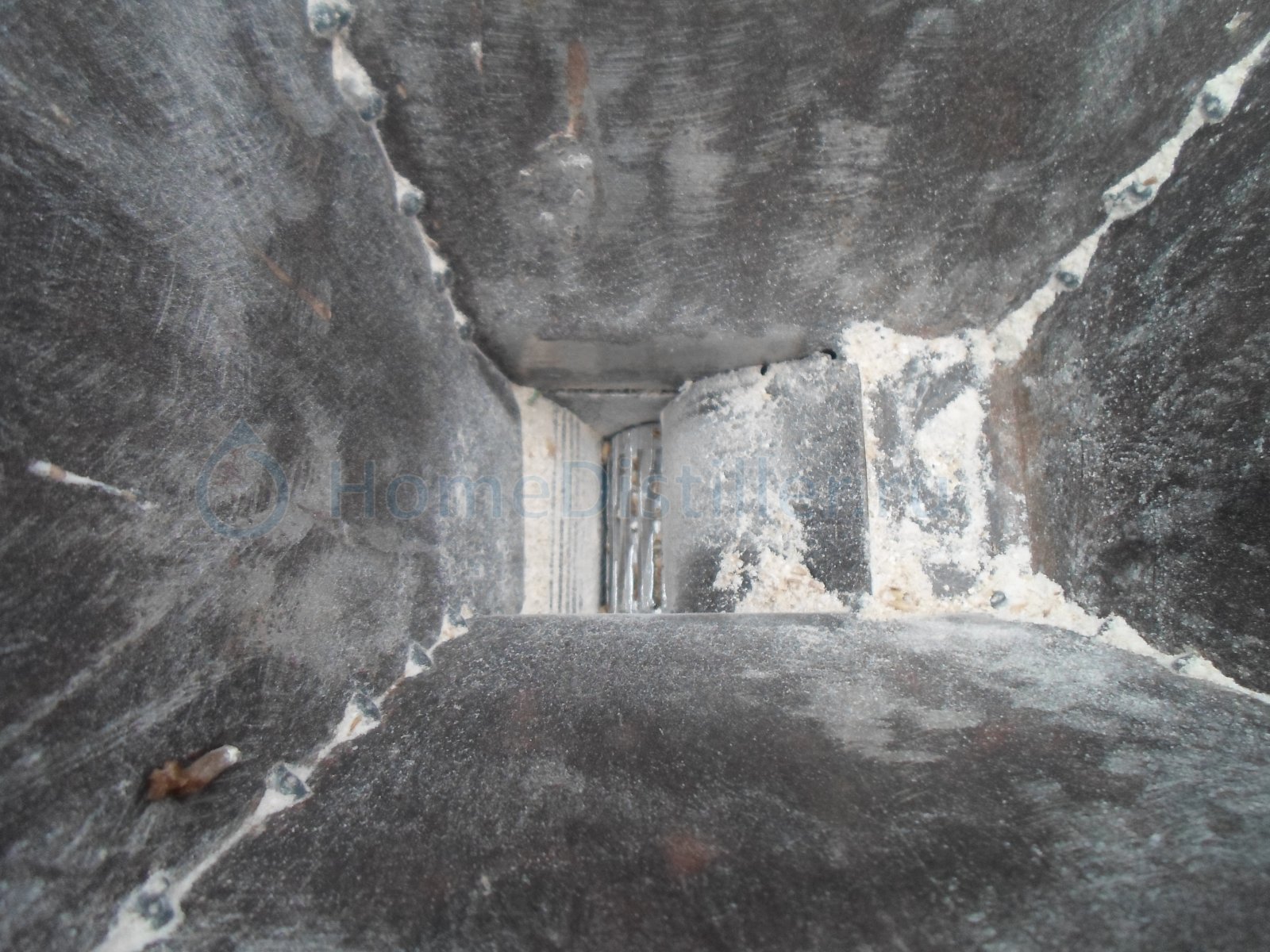

COLPAC,Первая фота.Ротор от эл.двигателя.
НО!ХАЛЬТ!Так как ротор стально-аллюминиевый(чередующиеся пластины),попадание в зерне разного рода инородних предметов вроде камушков,гвоздей и т.д.здорово его тупит.И как следствие снижение существенное снижение производительности.
Размеры пазов-3 через3мм.1мм. глубиной

А второго вала как я понял нет?Там просто прижимается неподвижная пластина к валу?

Диаметр вала очень большое значение имеет. Ну как на авто. Протектор конечно вещь необходимая но на маленьких колесах далеко не уехать. Имхо.

неподвижная пластина к валу?Mecx, 08 Дек. 14, 21:14

Не прямая,с радиусом по диаметру вала.Диаметр вала 65-70мм.Наверняка чем больше,тем лучше.Но уж что на свалке нашел,то нашел.Пока устраивает.
Кстати!Не в тему;коллеги делали дробилку для яблок,по этой же схеме-не теряйте силы повторять,хреново работает.Много возни с подачей,бросает обратно,не дорезает,остаются не перетертые остатки.

Не прямая,с радиусом по диаметру вала

Ну это и ежу понятно.Ты лучше скажи,в пластине есть рифление или она гладкая?

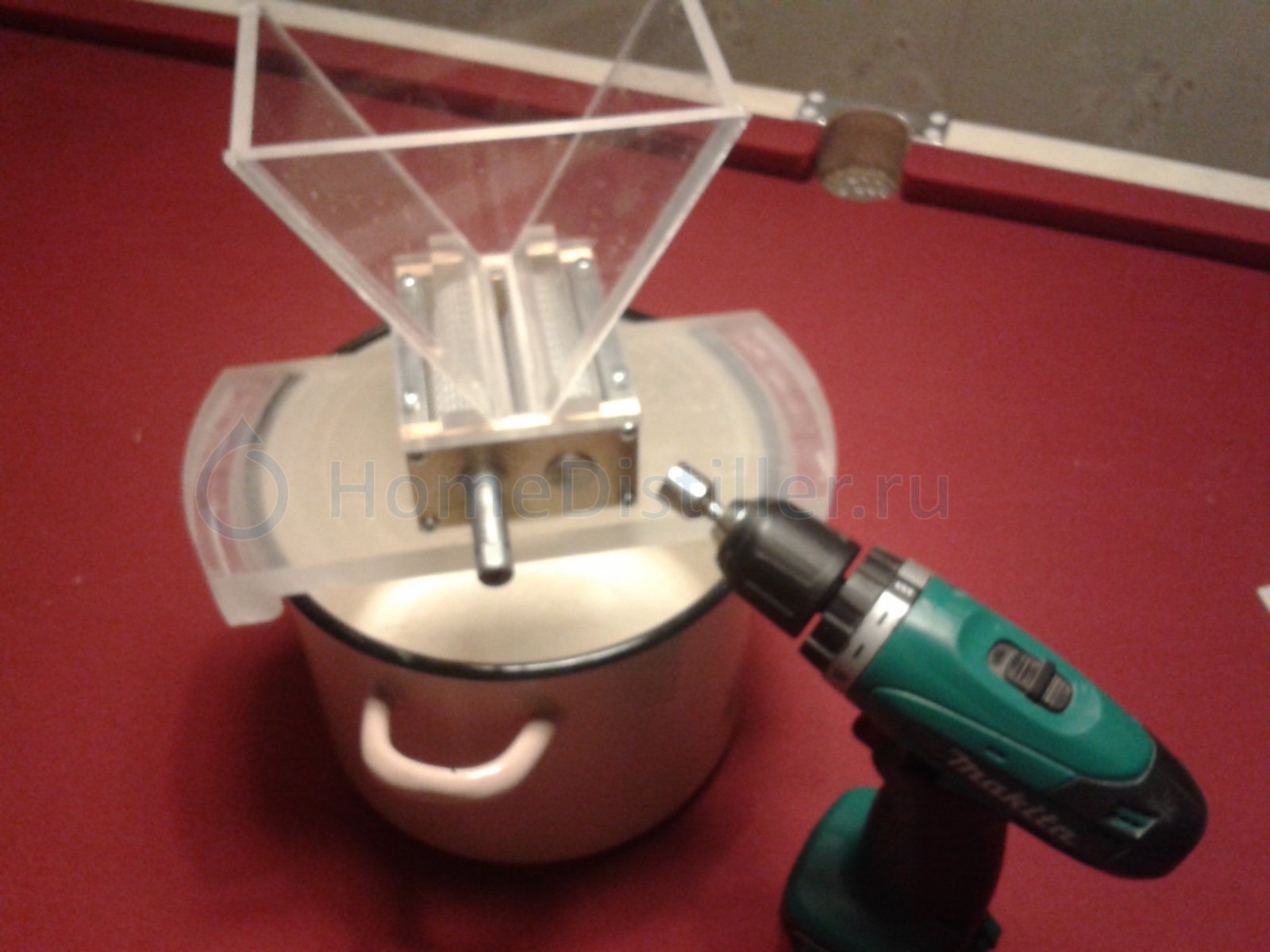

Нуивот...Вот моя мельница...Испытал,работает.

Зазор между валами не регулируется,но вроде нормально шкурку сдирает,зерно разламывает на три-четыре части...

Mecx, Да сетка.Отрезным кругом 1мм.Под углом 45гр. к горизонту,глубиной 1-2десятки.

...Вот моя мельница

Сам делал,или заказывал?

Сам делал,или заказывалMecx, 31 Дек. 14, 09:08

Я фрезеровщик.Ну а валы точит токарь,а шлифует,соответственно,шлифовщик...Ну а так да,всё сам:-):-):-)

Молодец хорошо сделал.А какой фрезой фрезеровал?У меня в гараже тоже есть токарный и фрезерный,сейчас делаю мельницу.Проточил на токарном канавки,а на фрезерном хочю продольные профрезеровать,вот и думаю какой фрезой лучше.

А какой фрезой фрезеровал?УMecx, 31 Дек. 14, 13:23

Я продольные канавки фрезеровал дисковой фрезой с углом 90 гр.Но в гараже наверное сложновато будет сделать.Делительная головка нужна...

Есть делительная головка.я думал фрезеровать модульной фрезой.

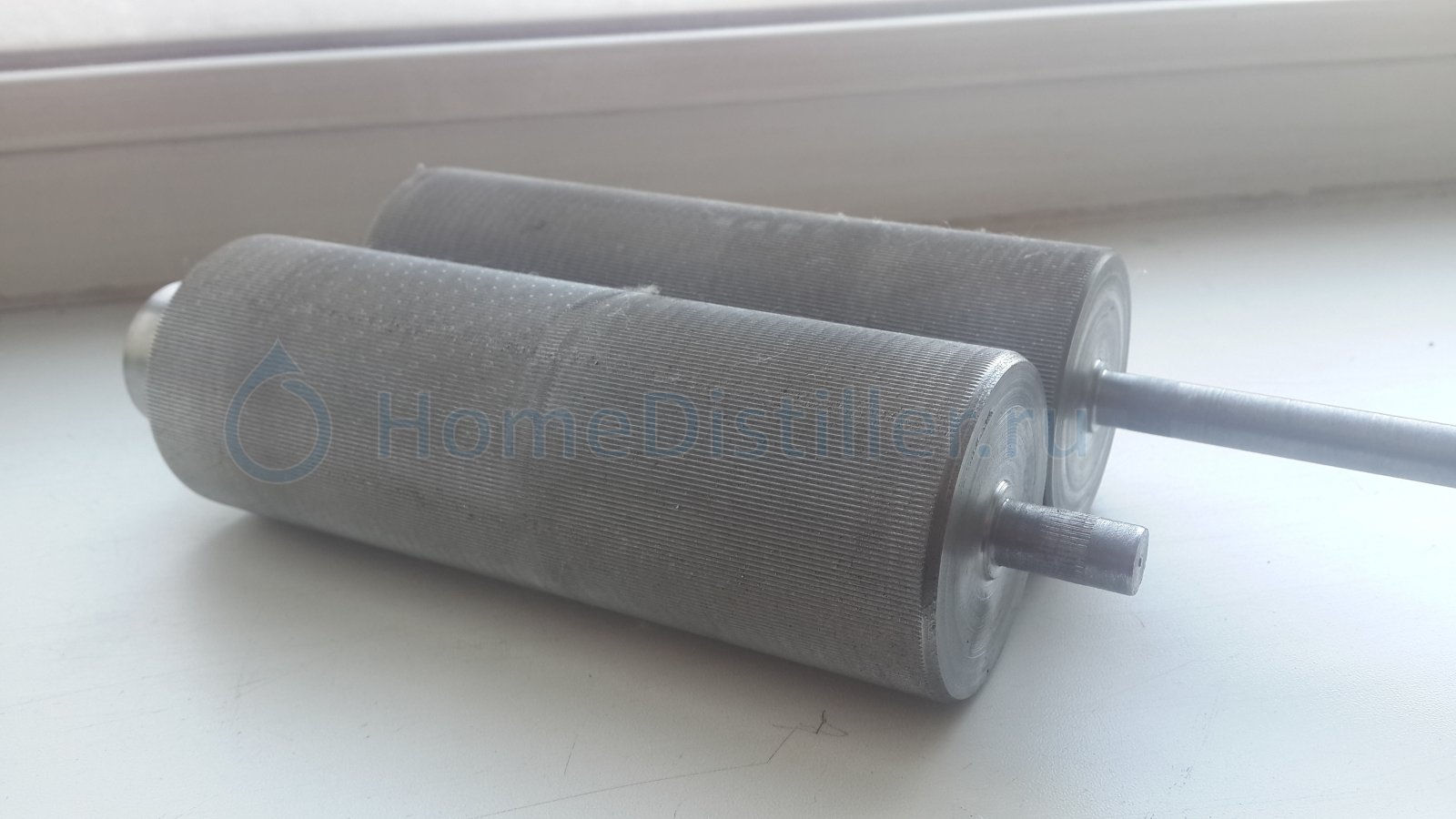

Мои валы буду делать мельницу
