Бражная колонка или хороший самогонный аппарат

Можно не алюм, а пластик водопроводный или металопласт взять, для рубашек...
Но тут выложен проверенный Аппарат , но при этом каждый решает из чего сделать свой!

Kuzikovskiy, каждый делает по своему, но если ты хочешь что б всё было стабильно и работоспособно, делай как в первом посту. Тяжело не поработав на этой колонне понять что да как

Ребят, у меня не получается сделать как в первом посту. В первом посту только третью схему понимаю, а в шестом посту фотографии отличаются от того, что на схеме в первом. У Каймариса написано в первом посту вот так:

Немного про технологию изготовление  [сообщение #1124418]

  - вот именно, что немного. И совершенно очевидно, что конструкции на фотографиях из шестого поста отличаются от чертежей. И даже первый чертеж из первого поста отличается от третьего размером и строением восходящей царги. Так по какому чертежу собирать? А может быть есть уже улучшенная конструкция? Может быть у кого есть чертеж улучшенной конструкции? Поделитесь пожалуйста.

Может быть у кого есть чертеж улучшенной конструкции? Поделитесь пожалуйста.Kuzikovskiy, 22 Окт. 16, 14:25

Лови:
[сообщение #12208565]
[сообщение #12757100]

Спасибо  ZagAl и Brig62, отличные чертежи. Но вот еще такой стратегический вопрос. Если я собираюсь гнать дистиллят из пшеницы с упором на качество, наплевав на время, на кол-во перегонов, стоимость и прочее, то что в таком случае мне предпочтительнее собирать: БКМ по второй ссылке ZagAl или все таки систему попроще?

или все таки систему попроще?Kuzikovskiy, 22 Окт. 16, 15:18

Для начала почитай тему по указанным ссылкам. Есть и похожие аппараты и по сложности изготовления одинаковы. Но проще только кастрюля с холодильником. А на этом можно получать продукт от дистиллята до спирта. И не спеши с зерновыми, потренируйся на сахарной для начала.

Добрый вечер !! Нужен совет опытных-БКМщиков , мною много прочитано тем , но собрать хорошую "бражную колонну" , так и не смог . Больше-87% добиться не смог и при очень медленной скорости ,
менял диаметр труб , высоту  , ставил сухопарник - без очевидных изменений . Вопрос : есть кега-50л , труба нержавейка-D18х1мм , раньше нагревал газовой плитой , обрезанной до-20см , на одной комфорке , думаю -2кв-2,5кв , сейчас хоу врезат тен или тены , посоветуйте схему - БКМ и определиться с тэнами . Мощность , количество и какие лучше , чтобы не сильно резать кегу , но не в ущерб конструкцыи ? Если есть идеи с удовольствием обдумаю .
Всем хороших идей , пока.

stopins, тэна на 2 кВт достаточно, если есть широкая горловина почитай тут внизу [сообщение #12702572] или профильную тему [Врезка ТЭНов]
Если электричество обязательно нужен РМ-2 или другой стабилизатор [сообщение #12700545]
А так если хочешь улучшить результат то сюды [сообщение #12816191]

Спасибо за советы , правда пока не во-всём разобрался , чем отличается качество сема из :насадочная колона с регулируемым фльегмовым числом и отбором по паровой фазе , и БКМ-2 , первая  : короче  , проще в настройках и высокая крепость,вкусавыми качествами или ещё - что ??

stopins, не совсем понятно что ты имеешь ввиду
Есть БКМ по мотивам каймариса, это та что в первом посту. На ней получаешь хороший дистилят (укреплённый)
Совсем другая ветка, это насадочный БКМ с 35, 42 царгой от Марта.
Они обе с отбором по пару. Колонна от Марта, это универсальная РК. На ней можно получить дистилят, НДРФ и спирт.
Что б во всё и вся вникнуть, ночни с самой первой БКМ от каймариса схема в первом посту (собирай на основе 22й трубы), когда поймёшь как проходят процессы и чего хочешь достичь, пойдёшь дальше.

В оригинале у Каймарису какой все-таки длины дефлегматор из 28 трубы, поверх 22-й?
Извиняюсь, разобрался.

Мож совсем бред но всё же..
Отогнал ранее из браги СС чачу.
Вчера решил на БКМ с 28й пустой царгой 50 см отжать питейный продукт по классике, прямой гон.

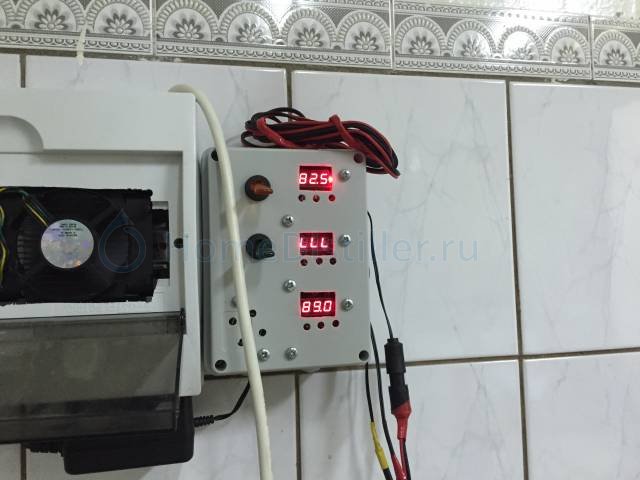

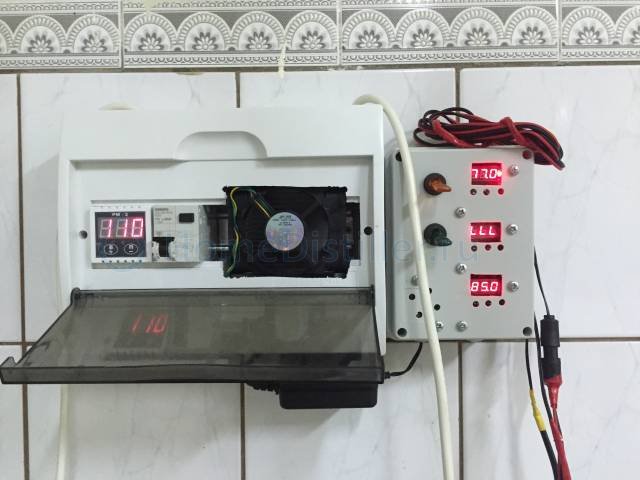

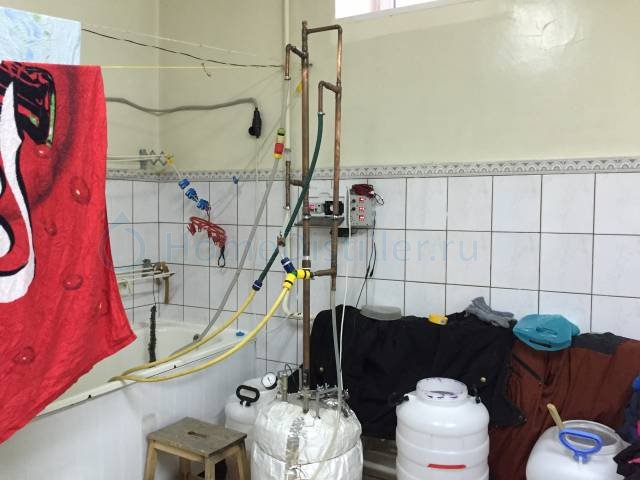

Залил в куб 25* СС (5,8 л АС). Разогнал на максимуме. Все манипуляции без дефа. Убавил до минимума мощу, отжал головы 0,5 л + 0,2 тудым сюдым (85*). Далее поддал мощи 500 Вт без учета теплопотерь и начал отбор тела (деф вырублен), отбор получился 0,8-0,9 л/час с крепостью 80*. И так "БКМ" работала около 7 часов. Первые 5 часов верхний Т показывал до 78С, правда в царге замер не делал. Далее по достижению в кубе 89,5 (62-65) в струе, Т вверху поползла вверх
Итого отобрал 5 литров тела 75* без особой хвостатости по сравнению с коротким прямотоком.
Отсюда вывод при подачи малой мощи, за счёт высоты происходит воздушное охлаждение и нечтожное образование флегмы что не позволяет сразу пролезть хвостам. Прав ли? Если органолептика устроит, буду так перегонять ароматный дистиллят под щепу.

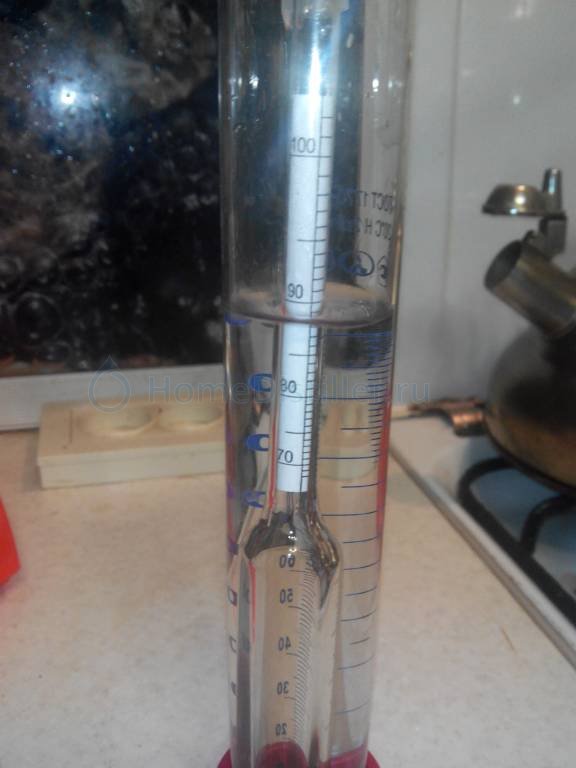

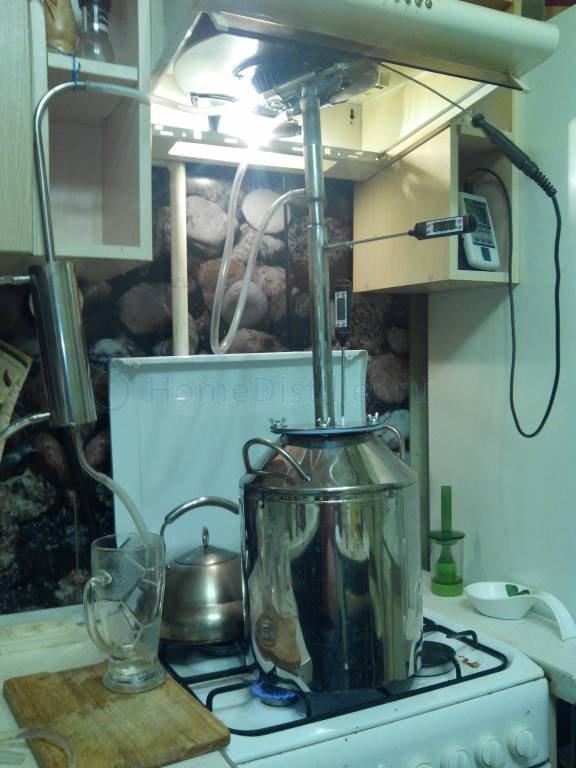

Собрал маленькую колонну. Была задача уместиться под вытяжку. Вот что из этого получилось ( за основу взял идею Вадима П) Внутри , до дефлегматора, насадка Панченкова, планирую попробовать СПН. После второго дробного перегона получаю тело 92-88( соответственно вначале и в конце отбора). Гоню до т79,3 после дефа. Скорость отбора тела около 800 мл/ч.

Dmitry68, да понятие ТБ тебе чувствую не знакомо, убери подальше приемную емкость, прольёшь так вспыхнет. Совет слази с газа
Термометр нижний надо ниже спустить, на 20 см от куба или 1/3 высоты царги. А только после дефа смысла нету контролить

Да хватит флуда, идите в профильную веткуBulatik0099, 18 Нояб. 16, 07:43

Согласен! Абсолютно правильное замечание!

Вопрос по теме, для владельцев бражных колонн (особенно, у кого отбор по пАру).
Поскольку напор охлаждения в колонне (особенно низкой) небольшой, возникает вопрос плавной регулировки этого напора. Даже игольчатый кран не всегда помогает.
Вопрос. Влияет ли диаметр подводящей трубки охлаждения на стабильность напора. Или иначе, если сравнить трубку охлаждения диаметром 10мм и 6мм, к примеру, то при каком диаметре регулировка получится плавнее. Или от диаметра не зависит. Что-то я совсем институтский курс гидравлики забыл.

Вадим П, у меня трубки вообще 15ка, но думаю чем меньше диаметр тем лучше, проще регулировать подачу ИМХО
Мне приходиться ограничивать слив с дефа прикрывая краником, создавая давление в системе

На мой взгляд больше не хуже. Меньше влияние гидро сопротивления самих трубок. А вот на тонких оно может оказывать влияние. Но в первую очередь конечно сам регулятор. Чем он точнее тем кашернее.

Даже игольчатый кран не всегда помогает.
Вопрос. Влияет ли диаметр подводящей трубки охлаждения на стабильность напора.Вадим П, 18 Нояб. 16, 10:53

Игольчатые краны тоже разные бывают. Бывают с седлом для иглы диаметром 10 мм и резьбой на штоке с шагом 1 мм, а бывают с параметрами 2 мм и приблизительно 0,3-0,5 мм соответственно. Для расхода воды в районе 200 мл/мин при давлении в водопроводной системе 3-4 атм необходимо сечение менее 1 мм. Так, что диаметры трубок 10 мм и 6 мм ничем существенно не отличаются.
Вот такие иглы нужны [сообщение #12680163]
P.S Как вчера гонка прошла?

P.S Как вчера гонка прошла?ZagAl, 18 Нояб. 16, 14:19

Саша, спасибо за участие.
Специально, как учили, сделал нагрев небольшим. Ну что сказать, в дельту 0,3С я уложился (77,4-77,7С), скорость была около 350мл в час, т.е. почти в два раза медленнее. Пока напор охлаждения стабилен, а он очень небольшой, температура стоит как вкопанная, но стОит чуть шевельнуть, сразу чувствует на 0,1-0,2С.
Вот я и спросил, как точно и чем регулировать напор охлаждения, так как мой кран - дерьмо редкостное (что ещё от китаёзы можно ожидать). Позвонил сейчас по магазинам, спросил игольчатый кран для отопления. У нас такого товара не знают в принципе, дилетанты, а не продавцы.

Вадим П, цены у нас на игольчатые конское, лучше закажи с Китая ru.aliexpress.com
А на крайняк сотвори Гофмана, дёшево и сердито, он меня тока и "спас" от истерики 😝
