БКМ -ТРУБА -42 ИЛИ УНИВЕРСАЛЬНАЯ КОЛОННА ,

Сопротивление 38 ом,1271 ватт. Я сразу сказал, ДЕФ надо новый, только не пойму в чём дело. Такое ощущение, что тепло через внутреннюю трубку плохо передаётся. Трубка старая, но шкурил до блеска и внутри и снаружи, грязи нет. Нержа немагнитная, скорее всего 12Х18Н10Т,могла попасться 08Х18Н10Т, но вряд ли она плохо проводит тепло, из неё вроде ТВЭЛы делают, тепловыделяющие элементы на АС.
Теплоизолировал хорошо,бак и царга чуть тёплые снаружи.
Может переход от ДЕФа к холодильнику виноват ? Уж не знаю на что думать.У всех он П-образный, а у меня дуга- пол окружности.

Сопротивление 38 ом,1271 ватт. Я сразу сказал, ДЕФ надо новый, только не пойму в чём дело.Пикаль, 21 Июля 18, 09:01

Переход от ДЕФа к холодильнику непричем. Просто значит для этой нержавейки, толщины стенки и длины рубашки, дефлегматор оказался маленьким.

Всем добрый день! Господа, подскажите, пожалуйста, как перегнать неудавшуюся настойку креп.40% ? Разбавить до 15-20% и как обычно, или есть какие-то тонкости?

Осенью сделаю другой ДЕФ, а пока буду этот мучить, сейчас в отпуске.

Пикаль, 300 мм деф вполне! Надо разобраться:
1 вода подвод снизу выход сверху?
2 температура воды
3 и последнее всетаки брось или мне в личку или сюда чертеж истинный от царги снизу и до холодильника включительно, т.к. если все правильно то и должно быть нормалек! Жду

как перегнать неудавшуюся настойку креп.40% ? Разбавить до 15-20% и как обычно, или есть какие-то тонкости?Meilleur2006, 21 Июля 18, 14:28

Не удача в чем? Спирт г...но изначально или с самой настойкой перемудрил?

ГолыйБегун, с настойкой перемудрил...))) так что, разбавляю и по-новой?

Пикаль, 300 мм деф вполне! Надо разобраться:
1 вода подвод снизу выход сверху?
2 температура воды
3 и последнее всетаки брось или мне в личку или сюда чертеж истинный от царги снизу и до холодильника включительно, т.к. если все правильно то и должно быть нормалек! ЖдуVF56, 21 Июля 18, 14:50

Конечно подвод воды снизу, температура воды 25 градусов.

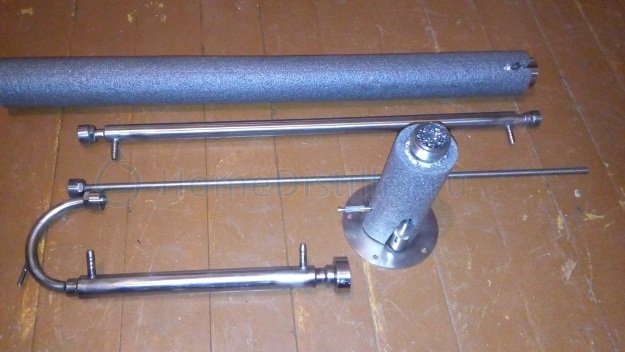

Чертёж- есть фотка на предыдущей странице.
к крышке бака приварена труба 38х1.5х200,на конце резьба наружная. 45 мм снизу УПО, как у Вас, с чашечкой,выше УПО флегмосборник для УПО,мочалка уже в нём и доверху трубы.
Выше царга на резьбе, 38х1.5х800, миллиметров 50-70 от низа царги штуцер под термометр.Сейчас в царгу плотно забиты ещё 7 мочалок, от низа царги до высоты миллиметров 600.
Выше царги ДЕФ,труба внутренняя 23х1.5х450,кожух труба 30х1х300, снизу ДЕФа флегмосборник.Выше дефа переходник дугой, труба 16х1, в нём термометр.дальше вниз холодильник, внутр труба 16х1х700, кожух 24х1х600, дальше выход, трубка 10х1.

ВасПикаль, 21 Июля 18, 15:37

Вас из дас! Убери!

Добавлено через 3мин.:

Выше царга на резьбе, 38х1.5х800, миллиметров 50-70 от низа царги штуцер под термометр.Сейчас в царгу плотно забиты ещё 7 мочалок, от низа царги до высоты миллиметров 600.Пикаль, 21 Июля 18, 15:37

лучше брось подробный чертёж.диопр. Царга и т.д.

Сейчас поеду на дачу, завтра буду мучить колонну.Померяю расход воды ДЕФа на полной, точно мощность, на которой начинается отбор и температуру воды на входе и выходе, на улице немного похолодало, значит вода в бочке тоже.Есть брага, не знаю пока как гнать,прямотоком- я ничего не пойму,с упо можно..
А без УПО прямо с браги можно на спирт ? Посмотреть как работает. Пусть спирт будет плохим, потом ещё раз перегоню...
Наверное придётся с УПО, брага с пшеницей.

Добавлено через 1мин.:

Подробный чертёж могу только в понедельник, после дачи.Ну уж совсем подробный с резьбами, канавками, приварными резьбами и гайками, фасками...как-то не хочется, вроде это никчему.
Узлы соединения детализировать не буду.

Добавлено через 1мин.:

лучше брось подробный чертёж.диопр. Царга и т.д.VF56, 21 Июля 18, 15:39

Извиняюсь,"диопр.", это что ?

Добавлено через 12мин.:

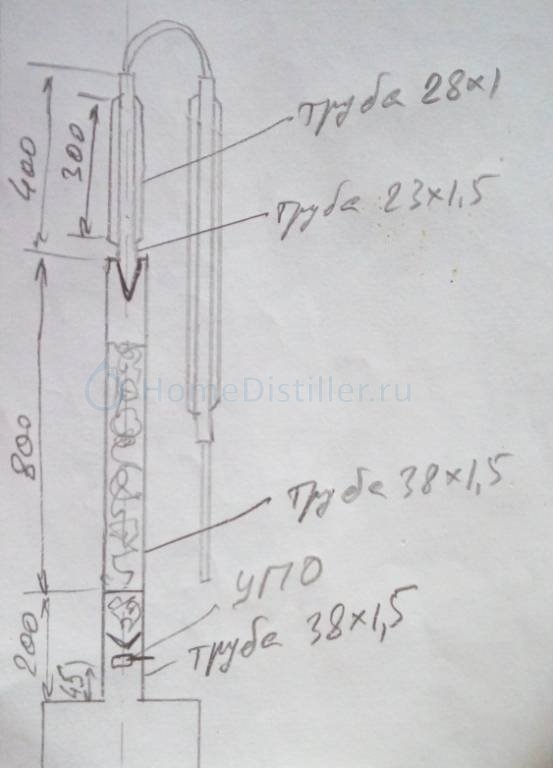

Может такого эскиза достаточно ?
Кожух дефа на эскизе неправильно,труба 30х1х300

Зазор между кожухом ДЕФа и царгой ? На первой странице у shap611  вроде так же.
Зазор между внутренней трубой и кожухом ? Там миллиметра 3 на сторону, наверное не 28х1 а 30х1, уточню завтра. Хотя вода-то выходит холодная !

Есть вариант что слабый напор воды

Есть вариант что слабый напор водыbahirev999, 21 Июля 18, 16:39

Вода на выходе холодная !

Узлы соединения детализировать не буду.Пикаль, 21 Июля 18, 15:58

не надо
Низковатый термометр на второй цанге. У тебя насадка где начинается? В верхней царге? Вот сделай 20 см от низа второй царги

Добавлено через 1мин.:

Дэф ни причём. Нормальный. Смотри для начала термометр.

Добавлено через 0мин.:

И как выполнен ФС?

Забыли одну диталь .темп охлаждающей воды !Март, 20 Июля 18, 18:35

Я же не думаю что теплой водойVF56, 20 Июля 18, 18:46

Конечно подвод воды снизу, температура воды 25 градусов.Пикаль, 21 Июля 18, 17:37

У меня из водопроводной системы вода 15 градусов. Вот все вместе (деф 300мм, стенка 1,5мм, нержавейка и вода 25 градусов) и дают такой эффект. А из за избыточного напора воды, она не успевает нагреваться и поэтому на выходе она относительно холодная.

Низковатый термометр на второй цанге.VF56, 21 Июля 18, 17:04

И где ты его на эскизе узрел?

где тыZagAl, 21 Июля 18, 17:12

смотри внимательнее: Царга 200 нижняя. 4,5 уПО, еще см 7-10 фс. А насажка в 800 царге еще и после заглужшки снизу, а термометр 50 - 70 мм от нижнего торца 800 царги. Си ко ко будет?

Добавлено через 0мин.:

У меня летом тоже вода за 20 гр. и ничего

Добавлено через 2мин.:

ZagAl, твоё мнение?

VF56, Володя, ТЭН проверили, расчёт мощности проверили, что остаётся? Дефлегматор и охлаждающая вода.

Выше царга на резьбе, 38х1.5х800, миллиметров 50-70 от низа царги штуцер под термометр.Сейчас в царгу плотно забиты ещё 7 мочалок, от низа царги до высоты миллиметров 600.Пикаль, 21 Июля 18, 15:37

еще раз! Думаю только это!

Добавлено через 2мин.:

Это уже ни в какие ворота! Отсюда сейчас и плясать. А то ДЕФ, вода,

Добавлено через 1мин.:

У меня при отборе из ДЕФа идёт практически кипяток! Парит!

То, что термометр на царге нужно установить выше не вызывает сомнений. Но это никак не влияет на то, что происходит в дефлегматоре. Если дефлегматор не конденсирует весь пар уже при 836 ваттах, то это говорит о том, что именно там проблема.

ZagAl, Саня, а у него это как раз и есть проблема. Термометр показывает полностью завышенную температуру, т.к. Она у него стабилизирует и ещё не понятно как то что в кубе. Так думаю, но начать надо отсюда
