БКМ -ТРУБА -42 ИЛИ УНИВЕРСАЛЬНАЯ КОЛОННА ,



Все те кто хочет собрать аппарат! Не надо нести отсебятину ! Ведь уже все обкатано, все хорошо работает.vprogon, 22 Нояб. 18, 07:31

Не совсем...Изменение материала, с меди на нержу, накладывает свои особенности...Нет, ну если запретить нержу- строго по чертежам !
ДЕФ с первых страниц, если из нержи, создаёт проблемы, пока не увеличишь длину, но всё-равно будет более " Тормозным " !

Изменение материала, с меди на нержу, накладывает свои особенности...Пикаль, 23 Нояб. 18, 01:27

Несомненно и это понятно, поэтому

Не вижу смысла далее обсуждать.vprogon, 23 Нояб. 18, 01:32

Однако, Пикаль, если можешь, сделай описание дефа из нержи с фотографиями и размерами (как это сделано у   shap611), основываясь на своем опыте для желающих делать колонну из нержи. Размещу в путеводителе.

разобрал промыл, смазал обычным моторным маслом, все заработало как и былоvprogon, 22 Нояб. 18, 07:31

Такие вещи не моторным маслом смазывают ,а  полиметилсилоксановой жидкостью, оно же масло силиконовое ,оно же ПСМ.

больше года назад притащил этот краник Камоци в нашу тему,vprogon, 22 Нояб. 18, 07:31

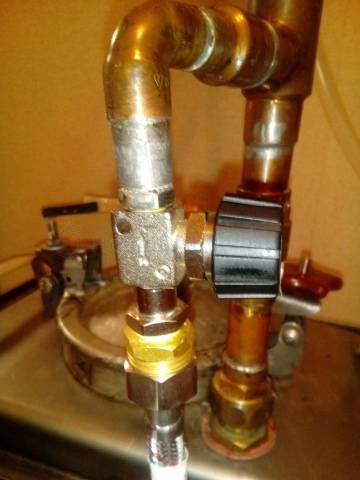

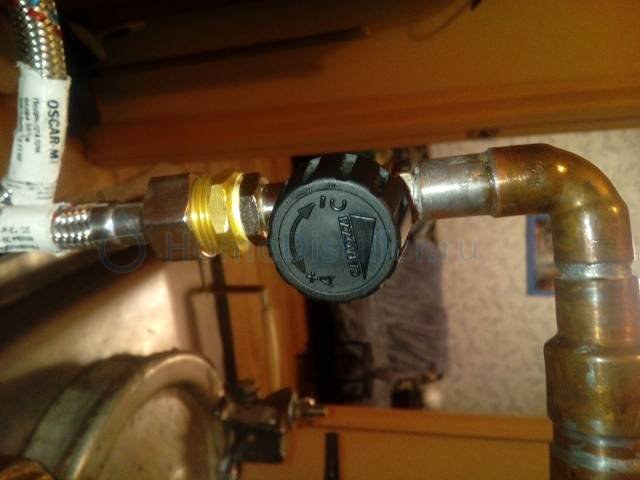

Вот только это не кран а как раз пневмодроссель. Я же взял кран он хоть и игольчатый и камоци (на фото он) но регулировка у него такая же как у китайца оказалась грубая отсюда и все мои танцы. Сейчас же я нашел таки то что нужно только в другом исполнении . Скоро буду юзать.

Да да, пневмодроссель. В магазине он был как кран. На сайтах он пневмодроссель. Суть в том, что он хорошо работает ! В целом на него можно не заморачиваться, я перебрал кучу разных кранов и остановился на этом. А так подойдет любой игольчатый  но надо пакупать и пробовать! А это не все хотят! Кранов теперь куча лежит.

Да я вот тоже жду железо с Владивостока, буду из нержи все делать, пока только царги у меня нержовые.
Честно говоря , замучился я медь чистить.

kobnik, нержавейка все ОК! Уже 2,5 года без проблем!

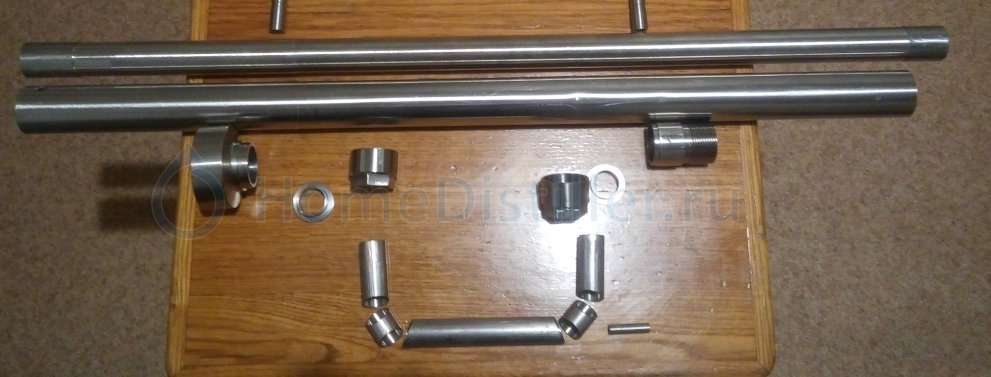

Деф из нержи. Внутренняя труба 20х23, внешняя 28х30. В новом дополнительно спираль из 2 мм проволоки с шагом миллиметров 70 и внутренняя труба снаружи проточена до 22 мм.
Расстояние между отверстиями входа и выхода воды, на старом 270 мм, на новом- 450мм. Старого для царги 35 мм не хватает,
новый, с запасом.
Ну и трубки на новом на 180 градусов.

Внутренняя труба 20х23Пикаль, 23 Нояб. 18, 15:32

Виктор , ты же вроде протачивал стенку до 1мм, или я что то путаю???

Виктор , ты же вроде протачивал стенку до 1мм, или я что то путаюkobnik, 23 Нояб. 18, 15:41

А ведь забыл указать, это на новом...Исправлю.

Виктор соединения какие? Дэф - царга понятно, а дэф-холодильник , что за фитинг?

У меня везде гайки, точил по месту, какая требовалась. На фотке видно- накидная гайка. Позволяет поворачивать детали относительно друг друга. Фторопластовая прокладка.
На царге гайка приварена к трубе.

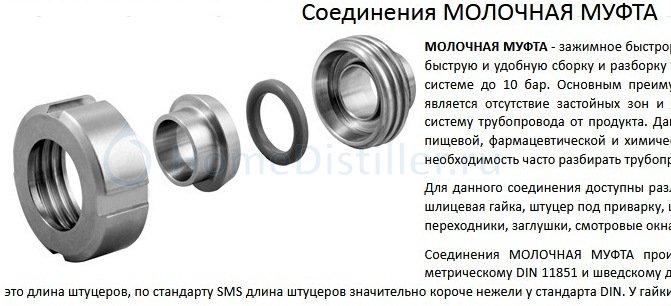

Типа молочки

Добавлено через 4ч. 51мин.:

   kobnik
Ещё фотку нашёл, может пригодится .

Добавил в Путеводитель пункт: БКМ из нержавейки в исполнении Пикаль.
Пикаль, Виктор, можешь его редактировать так чтобы вся информация оказалась в одном месте.

ДЕФ с первых страниц, если из нержи, создаёт проблемы, пока не увеличишь длинуПикаль, 22 Нояб. 18, 23:27

Расстояние между отверстиями входа и выхода воды, на старом 270 мм, на новом- 450мм. Старого для царги 35 мм не хватает,
новый, с запасом.Пикаль, 23 Нояб. 18, 15:32

Виктор на первой странице размер дэфа 400мм.

Добавлено через 3мин.:

но всё-равно будет более " Тормозным " !Пикаль, 22 Нояб. 18, 23:27

может это потому что увеличил зазор между паропроводов и рубашкой?

увеличилБраговар, 24 Нояб. 18, 09:08

стопудово!

Добавлено через 6мин.:

kobnik, у меня от 1,5 до 2,0 мм стенка. Станок бил.

Вот кстати разобрал царгу и вытащил нижние мачалки. Никакого намека на ржавчину! Мачалки из пяторочки

Виктор на первой странице размер дэфа 400мм.Браговар, 24 Нояб. 18, 09:08

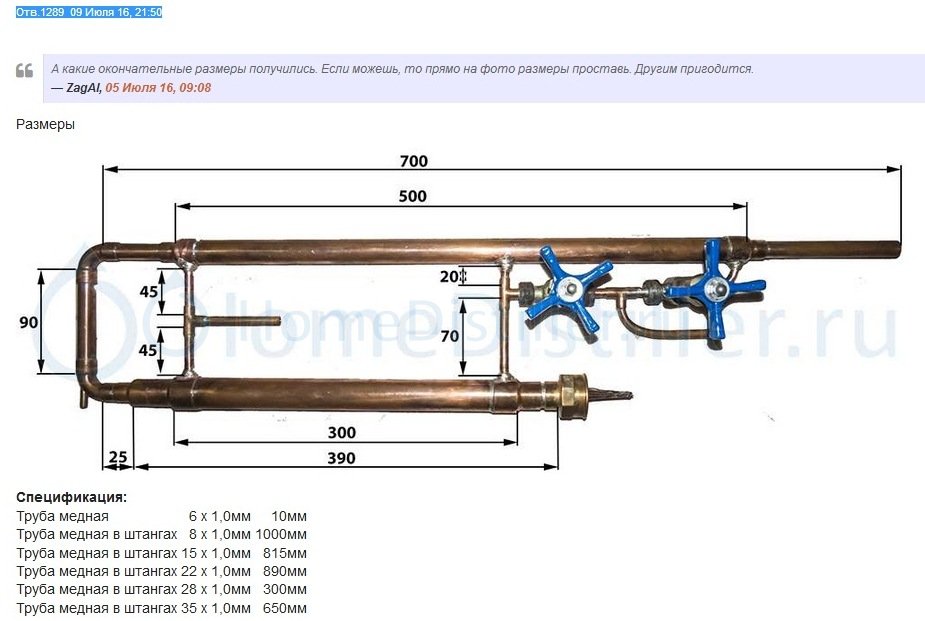

На первой странице длина рубашки ДЕФа 300 мм, между штуцерами 270, я так первый ДЕФ и сделал.

Добавлено через 3мин.:

может это потому что увеличил зазор между паропроводов и рубашкой?Браговар, 24 Нояб. 18, 09:08

Я больше грешу на длину ДЕФа и теплопроводность нержи, по сравнению с медью. Зазор наверное тоже влияет, так как это объём воды ДЕФа, как и длина.

На первой странице длина рубашки ДЕФа 300 мм, между штуцерами 270, я так первый ДЕФ и сделал.Пикаль, 24 Нояб. 18, 15:05

или у тебя другая первая страница?

У меня такая,вроде на неё ссылаются

У меня такая,вроде на неё ссылаютсяПикаль, 24 Нояб. 18, 16:29

так это в исполненииshap611 а не Марта.
