БКМ -ТРУБА -42 ИЛИ УНИВЕРСАЛЬНАЯ КОЛОННА ,

VF56, я ж не спорю-пишу что прходил,сортов 7 или 8.
самый шютка шо кырске,в леруа,торгуют эстонским силиконом))) я на жопу сел,кода эту не к чему не пригодную хрень здеся увидел))) пеносил,вроде,аквариумный. надо было колонку подлепить,да через месяц превратился в сопли. хорошо-разбирал и заметил.

француз, хемлюкс 9013 брал на рынке где торгуют аквариумами и рыбками

Выход колоны в режим; http://my-files.ru/pvjixo
Проверьте,есть там что либо или нет

Управление отбором в автоматическом режиме.
Ниже видео


Все работает.
Очень удобно с электронными весами, задаешь значение веса тары и при достижении заданного объема отбор останавливается, начинает пищать пищалка, просит подойти поменять тару.
Колонна выходит на режим полностью сама и требует внимания только для замены тары.
В дальнейшем все размещу в красивый бокс и будет смотреться отлично.

anddin, Андрей, молодец! Ты наверное первый, кто автоматизировал работу колонны с отбором по пару! Причём сделал это по всем канонам - шаговый двигатель регулирует подачу воды в дефлегматор! И плюс ко всему контроль отбора по весу! Здорово!

Андрей, молодец!ZagAl, 23 Июля 17, 15:56

Ты бы видел целиком программу когда она работает на меге, там реальная полная автоматика, в начале выбираешь режим (сырец, головы, тело или хвост) а далее она все делает сама, разгоняет колонну, потом переходит на режим, по окончанию режима зовет для следующего действия и смены тары, плюс передает основные данные по блютузу, лежишь такой на диване, посмотрел на телефон и все понятно, даже вставать не нужно.
А тут я ради эксперимента и отладки на мелких ардуино запустил проверить работу крана. Регулировка тэна была через рм2. Когда мега из китая приедет, смогу полную автоматику собрать.

Ты бы видел целиком программу когда она работает на меге,anddin, 23 Июля 17, 17:02

Надеюсь увидеть!

на мегеanddin, 23 Июля 17, 17:02

Ты имеешь ввиду атмегу 2560?

Ты имеешь ввиду атмегу 2560?ZagAl, 23 Июля 17, 17:05

да

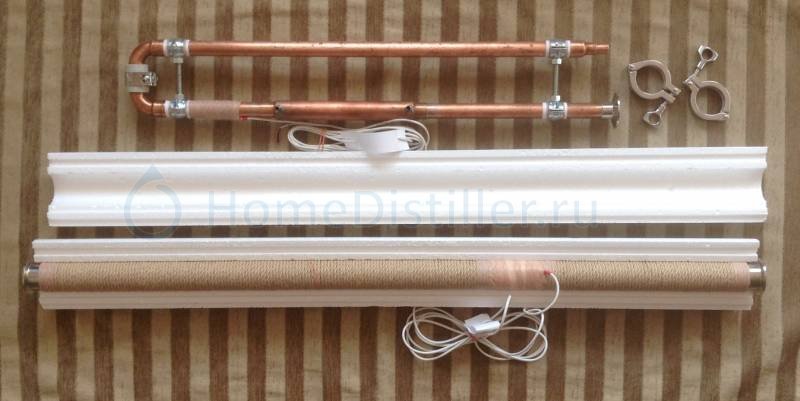

А я тем временем доделал новый комплект. Царга 35мм 1м с термодатчиком. Дефлегматор с удлиненной верхней частью для термодатчика. Термодатчики ds18b20. И такое утепление опробую.
P.S. По истечении времени можно константировать, что такое утепление показало себя с лучшей стороны - не оплавляется, не осыпается как минеральная вата, не меняет форму.

Александр,деф примерно 20 см - не коротковат?

Быть может мне не повезло, но на царге у меня стоит уже третий датчик. Я подумываю как переделать чтоб замена была легкой, а то напрягает разбирать и собирать утеплитель царги. Александр(ZagAl), у тебя заменить датчик вообще тяжко будет, хотя выглядит утеплитель впечатляюще.

Александр,деф примерно 20 см - не коротковат?Александр055, 23 Июля 17, 18:56

Ровно 20см водяной рубашки. Просто такой обрубок был под рукой. Специально ничего не рассчитывал. Решил попробовать. Опробован на царге 28мм 75см. Показал себя с хорошей стороны. Если заметил, то нижняя часть тоже удлинена. Преследовалась цель:
- температура в верху царги, это температура кипения спирта.
- температура точки входа воды значительно ниже.
- между этими точками устанавливается зона с температурным градиентом, где может происходить дополнительное переиспарение, а водяная рубашка - это фильтр.
- кроме того, стекающая флегма успевает дополнительно прогреться пока не достигнет верхней части царги, где кипит спирт, что тоже хорошо.

у тебя заменить датчик вообще тяжко будетanddin, 23 Июля 17, 20:59

Наоборот. Зона термодатчиков просто обмотана медицинским бинтом, слоем равным толщине бечевки - 4мм. При необходимости скорлупки утеплителя снимаются, бинт разматывается и устанавливается новый термодатчик. Хотя уже несколько лет использую ds18b20. Пока заменять не приходилось.

P.S. Уточню крепление термодатчика. Сначала лейкопластырем (типа бумажного) прихватываем термодатчик к трубе. Затем делаем несколько слоев плотной, с натягом обмотки бинтом, так чтобы датчик гарантированно был хорошо прижат к трубе. Фиксируем это лейкопластырем. Затем легкая, утепляющая намотка бинта до уровня бечевки. И чтобы бинт не трепался, опять лейкопластырь. Все. Смотрится красиво, разбирается просто.

а я наоборот отрезал участок до дефа по совету VF56  (Михаил Михайлович, А что это у тебя за участок царги до дефа неутепленный. Неправильно. До ДЕФа все утепли!)

а я наоборот отрезал участок до дефаМихаил Михайлович, 23 Июля 17, 19:43

Утеплить и отрезать - несколько разные действия.

А у Вас участок до дефа тоже будет утеплятся?

Возможность утепления дефа я тоже рассматриваю с двух точек - дизайн (будет такая труба теплоизоляции снизу до верху) и защита от сквозняков (у кого они значительные).

Тогда мне можно будет свою старую короткую царгочку проставить без насадки и получу такой же эффект ( между этими точками устанавливается зона с температурным градиентом, где может происходить дополнительное переиспарение) Правильно?

Добавлено через 2мин.:

Или чубучка 6см  в котором флегмосборник установлен достаточно?

Добавлено через 3мин.:

Под термодатчик необходимо термопасты проложить?

Правильно?Михаил Михайлович, 23 Июля 17, 20:00

Кто его знает, что есть действительно правильно. Еще раз говорю, ничего специально не изобретал. Были такие куски, резать не стал. Собрал по своему усмотрению.
В принципе получается (по моемУ ИМХО), что мы устанавливаем мини пленочную колонну на колонну с насадкой (царгу), где вверху уже кипит жидкость по своему составу если не спирт, то очень близкая к нему. Изикам там живется плохо, а тут еще переиспарение с фильтрацией.

Добавлено через 2мин.:

Под термодатчик необходимо термопасты проложить?Михаил Михайлович, 23 Июля 17, 20:00

Нет необходимости. При хорошем прижиме создается такой контакт, что при разборке (после эксплуатации в течение длительного времени) приходится его (термодатчик) очень аккуратно отдирать, чтобы не обломать контакты или не оборвать провода.

Я на верху дэфа и в самом кубе датчик DS18B20 устанавливаю с помощью штуцера с внутренним диаметром 8мм. На датчик одеваю силиконовую трубку диаметром 6мм и потом вставляю датчик в штуцер. Получается идеально. На фото штуцер с верха дэфа. На штуцер подмотал фумку и он плотно садится даже без резьбы.

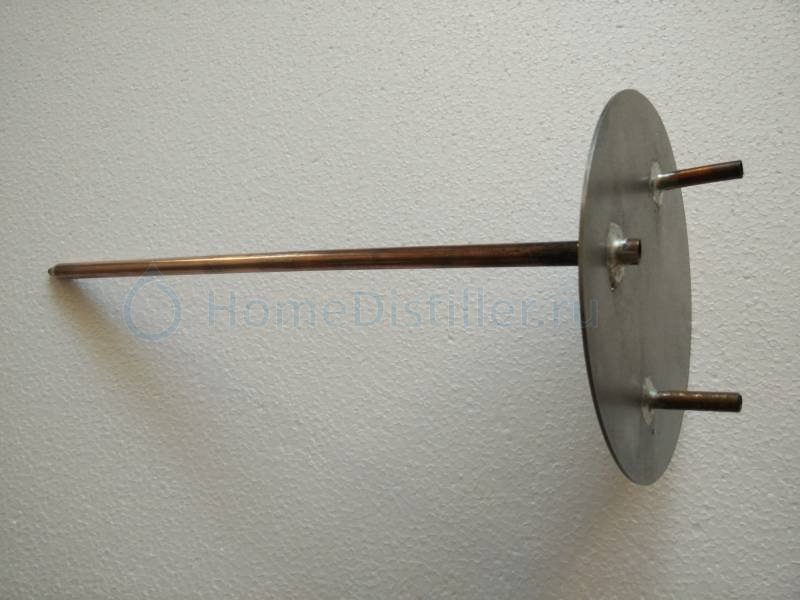

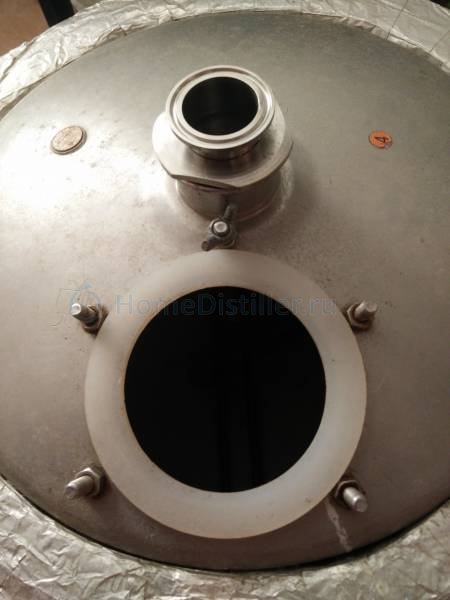

А датчик для куба я вставляю в трубку термодатчика от аристоновского ТЭНа. Эта трубка и другие (одна для монометра, другая прозапас) впаяны в крышку куба, чтобы не делать лишних отверстий в самом кубе.

P.S. К стати есть идея как в эту же крышку установить ТЭН, который будет располагаться у самого дна (если не хочется дырявить стенки куба).
