БКМ -ТРУБА -42 ИЛИ УНИВЕРСАЛЬНАЯ КОЛОННА ,

Кто то пользуется в качестве датчика t Rex C-100,

Добавлено через 3ч. 56мин.:

За дельтой ещё следил датчик с релюшкойСамостроев, 04 Нояб. 17, 08:46

разбавил тот спирт водой ,а он помутнел,сроду такого не было,перегнал его еще раз,ну это хрен с ним.Сегодня делал перегон и следил за этим термодатчиком,мало того что он t через 0.2* показывает,так он еще имеет ОООгромную задержку на превышение температуры,ТР-101 уже показывает залет 0,3*,а этот с...ка даже и не думает, а то и вовсе показывает t меньшую,чем была,короче шляпные они какие то,доверять им нельзя,А я обрадовался,доверился (Я ж доверчивыыый)эти термодатчикам (у меня их 2 шт.,и один хуже другого)
а как удобно было бы если бы эти датчики работали более точно.

Ни разу в жизни не мутнел !!

Кто то пользуется в качестве датчика t Rex C-100Самостроев, 10 Нояб. 17, 12:28

пользую WH-1209 посмотри на нашем форуме, он дешевый и 0,1 С шаг измерений

разбавил тот спирт водой ,а он помутнелСамостроев, 10 Нояб. 17, 12:28

было и такое- разбавлял водой из под крана, да еще и хорошим напором, лечилось отстаиванием и фильтрацией, но поменял воду осмосовскую и все пропало. еще Гуру по теме говорили что голов много мог хапануть

Тут же разводил другую порцию, другой водой, и без проблем!

имею w1209 и DS12V оба работают не корректно,следующий перегон поставлю предел измеряемой t градусов 10 (с 70* до 80*)может что изменится.Головы отбираю с запасом,вода покупная,всегда ей развожу,за 1.5 года работы с БКМ это первый случай помутнения напитка,оставил в ночь и понадеялся на этот термодатчик,а он дельту и думал наверное контролировать,колонна я думаю сама встала,но залет по t был большой,хапнул хвостов,обычно у меня при 97* в кубе идет подъем t,а сегодня в кубе уже 98* а датчик как показывал  с начала перегона 76,8* так и показывает,но тару в этот раз сменил на 96,7*.

Добавлено через 8мин.:

Воду кстати тоже сменил,теперь сначала разбавляю 0,5 ,а потом уже сколько нужно 3-5 л.

Добавлено через 1мин.:

Так кто чем контролирует t ,чтоб можно было клапан от стиралка приладить?ZagAl, ты где?

Так я уже много раз говорил, что для контроля температуры применяю термодатчики DS18B20. На форуме много вариантов их подключения. Можно сделать адаптер и подключать к компьютеру под Windows. Программа (Tempkeeper) отслеживает температуры и строит графики в реальном времени. При заданной температуре посылает сигнал на включение или выключение чего либо. Пользовался такой несколько лет. Можно подключать к ардуинке. Много вариантов.
Сейчас потихоньку собираю новую автоматику. Клапана от стиралки вообще не будет. Будет управление краником подачи воды. Дельта поднялась, скажем на 0,2 - программа даст команду на приоткрытое краника на какую-то фиксированную величину. Отбор уменьшится, температура вернётся к стабилизированной. И так до прекращения или до какой-то минимально-разумной величины отбора. Вопрос экспериментов.

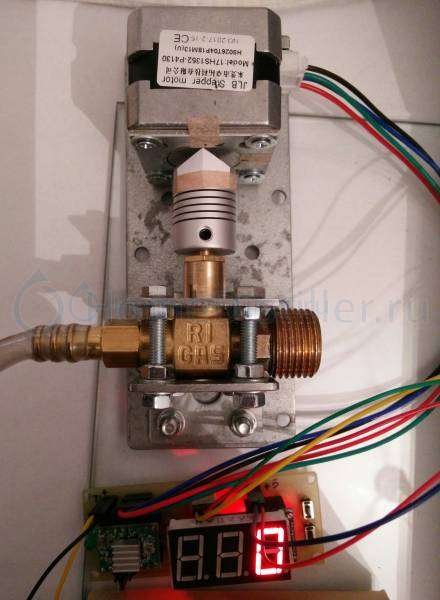

Новая автоматика будет выглядеть приблизительно так. Еще в стадии разработки.

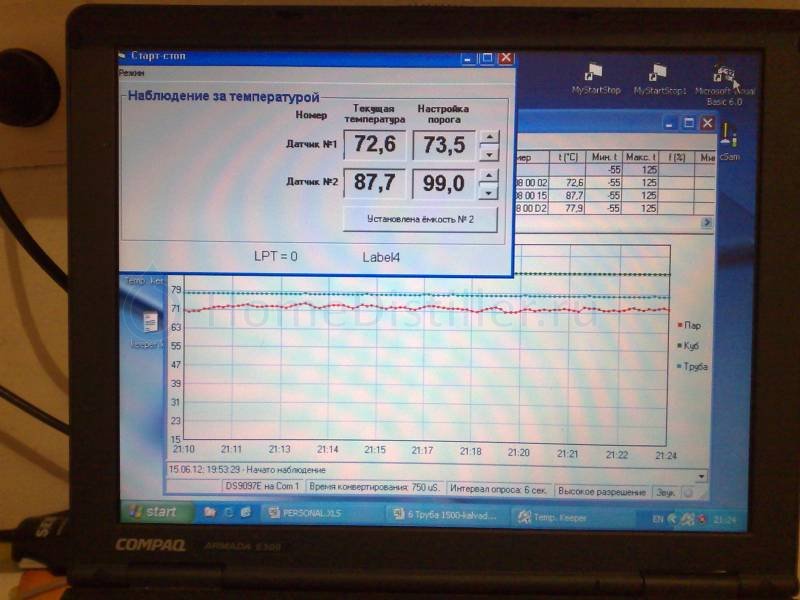

На первом фото работа программы TempKeeper.

На средней фотке (см. пост выше) прототип - то что предлагает OldBean в теме [Ненавязчивая автоматизация ректификационной установки]
Но у него, как и у других автоматика рассчитана на жидкостный отбор. Поэтому там присутствует контроллер клапана отбора. Я на всякий случай сделал и его. Но на данный момент вместо него сделал два контроллера шагового двигателя (Драйвер шагового двигателя).
Один для регулировки дефлегматора, другой для холодильника. Доделаю второй кран (как на фото выше) и уже можно будет эксперементировать. В планах также сделать сервер весов как у anddin. Но это позже.
Что мне нравится в теме OldBean - это то, что все очень подробно и доходчиво объясняется. Система гибкая, модульная. Даже не имея управляющей программы можно ручками с компьютера управлять отдельными блоками системы.

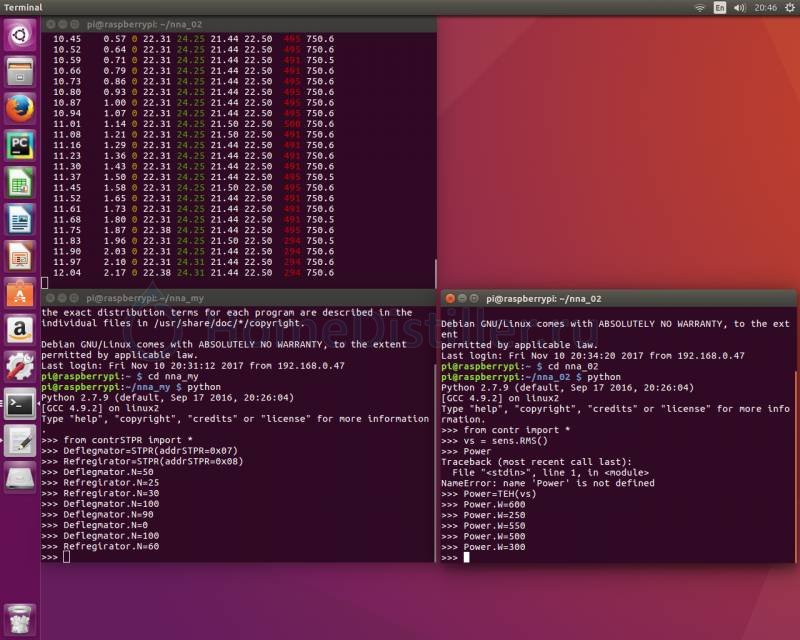

На прилагаемой картинке правое верхнее окно показывает колонки в которых каждые 6 секунд появляются новые строчки с данными:
-Общее время
-Время работы выбранного режима
-Режим работы
-Температура в кубе
-Температура царги
-Температура дефлегматора
-Температура холодильника
-Мощность
-Атмосферное давление
-Положение крана дефлегматора (сейчас не отображается)
-Положение крана холодильника (сейчас не отображается)
-Так же можно посмотреть графики (тоже не показаны)
Нижнее левое окно для управления охлаждением дефлегматора и холодильника (Deflegmator, Refregirator) в ручном режиме.
Нижнее правое окно для управления мощностью в ручном режиме (Power)

LT69. 10* думаю установить предел измеряемой t в меню датчика,если ты про это спрашиваешь.

Пока полученый продукт является для меня бонусом. Основа хобби это процесс, новые знания, эксперименты. Хотя в жизни всякое может случиться и кто его знает, может это и пригодится для поддержания жизненного уровня.

А нас ведь никто не торопит. Дорогу осилит идущий. Я ведь тоже мало, что в электронике понимаю. Так, школьный уровень. Но ведь ребята все разжевывают, выкладывают что купить, как платы сделать, как ардуинки запрограммировать. Остается только повторить. Грех этим не воспользоваться.

Хорошь про то, в чем ни чего не понимаю...
Головы, развел до 10 гр.. Стабилизация - первый раз на 75,3. Охренел, обычно на 76...
Далее отбор голов, с голов и... Скачухи и все, нет стабильности, не могу выйти на каплю положенную и Все тут!
Мощу уменьшаю, (моском понимаю, от стабильной) идет улет по температуре, в колонне не хватает флегмы. Кручу кран... Не могу выйти на капель нужную и все тут. Бред какой-то.
В итоге, через 2,5 часа!!!! Устаканил.
Мистика, или "зима" наступила?)))
Может я, что про зиму не знаю???
Или я что не так делаю? Головы отобрал, завтра продолжение...
В итоге нормально все, вчера видно темные силы заглянули в гости.
С утра стабилизировался, снял голов 50мл и пошло Тело))
Но один хрен, температура в царге упала на градус, термометр не менял.

 Бегун Атмосферное давление тебе темп понизило !построянной темп стабилизации не бывает .зависит от атм давл !выставляй по датчику давл свое .рабочее .и смотри на какой темп стабилизируется .!!часто градус вверх бывает .градус в низ !

Добавлено через 8мин.:

Дык .дай колонне мин 20 на себя поработать если какие то непонятки дай ей стабилизироватся ...далее подойди и сбрось разом все что есть на насадке в верху .а далее спокойно выставь каплю !!че два часа мучать ..это называется отбор периодикой .колонна за 20 мин сама все косяки исправит прогревшись.!а че выставить не мог ..где то таракан попал .

Добавлено через 1мин.:

Мож насадка мокрая промыл к примеру .!!

Добавлено через 2мин.:

И отбирая периодикой первую порцию ты не время не теряешь .ни технологию отбора не нарушаешь .а так 2.5 часа прыгал !!

Сделал из нержовой сетки флегмосборник. Полгода работает без нареканий.

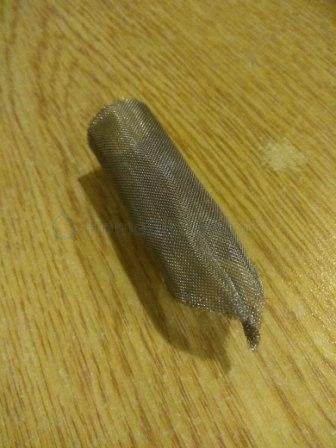

Делается просто. Свернул в рулон в два слоя сетку, чтобы в деф в натяг входила, нижнюю часть срезал ножницами под острым углом, прошил наржовой проволокой, чтобы держало форму и срезанную часть подогнул в виде клюва так, чтобы флегма лила в центр. Делов на 15 минут.Вот фото, может кому пригодится.

Добавлено через 2мин.:

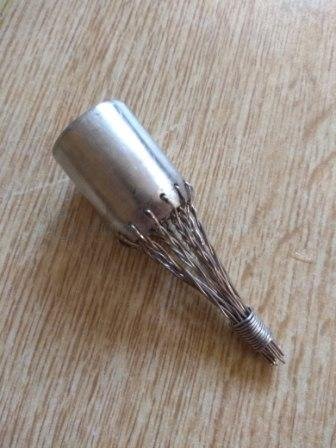

Раньше был такой

Добавлено через 2мин.:

Фотки местами перепутались сорри

svl63, сделай дополнительные фотографии с разных ракурсов, чтобы можно было лучьше понять что и как у тебя там закручено.

Может быть захлеб ..а мож и нет .кому как повезет !

Может быть захлеб ..а мож и нет .кому как повезет !Март, 11 Нояб. 17, 12:16

Полгода работает без нареканий.svl63, 11 Нояб. 17, 13:38

Ну откуда там захлебу взяться. Проходное сечение-то огромное. Флегма течет по сетке, а пар проскакивает через центральное отверстие. Я думаю нужно этот вариант добавить в путеводитель по теме. Сергей, ты из 2х сообщений сделай одно, а я добалю в путеводитель.

Март,Александр, мое имхо, в нем просвет большой для пара. Сетка как промокашка впитывает флегму со стенки дефа и по клюву направляет флегму куда надо. Работает что на первой фотке, что на второй одинаково. Захлебов у меня не было.

часто градус вверх бывает .градус в низ !Март, 11 Нояб. 17, 10:40

Читал про атм давление, но не думал, что на градус +-!

Наргев, стабильный ?vprogon, 11 Нояб. 17, 10:39

Более чем, рмвк не рм2.

И отбирая периодикой первую порцию ты не время не теряешь .ни технологию отбора не нарушаешь .а так 2.5 часа прыгал !!Март, 11 Нояб. 17, 10:40

Так в итоге так и отобрал, капля в 8-10 сек, жду минут 10 и деф наглухо, потом по залету наместо кран... Мл 40-50... Старт/стопом все на место.
Не думал, что ст/стоп так применю)))
На головах дааление 3-4, на теле 8-10, хер поймешь этот медицинский танометр 0-300.

Добавлено через 6мин.:

svl63, считаю вообще - Огонь.
Вынул сетку и драй деф сколько угодно, иначе только химота...

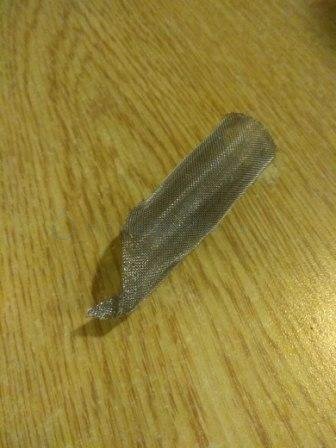

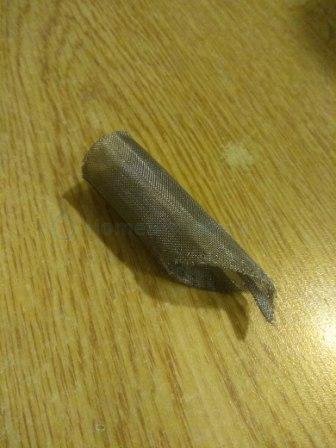

Вот еще фотки

Бегун на головах мощность снизить еще можно .!мож здесь собака порылась .а 8..10 в свете новых изысканий мне кажется многовато .во первых изики поднимаются выше чем нужно .во вторых может быть срыв режима т к у меня на 12 идет к примеру з ахлеб ..думаю лутше более 6 .по танометру не нужно ..!спокойнее !да и почищще !
