БКМ -ТРУБА -42 ИЛИ УНИВЕРСАЛЬНАЯ КОЛОННА ,

Еще раз !!если нет нормального стабилизатора в нашем случае это Рм ..прошу /который раз не удивлятся некоректной работы колонны /соотв качества продукта .про Рм .есть профильная тема это не здесь !

Добавлено через 2мин.:

Просто начинают задовать вопросы не выполнив элементарных условий !все .с начало фото .потом ответы !

Стабилизаторы могут поднимать и опускать напряжение а РМ может держать стабильно только пониженное напряжение

Добавлено через 5мин.:

Рм управляет симистром который как водопроводный кран пропускает нужное количество воды

У меня китайский регулятор тоже на базе симистра. На выходе напряжение пониженое как выставишь, но прыгает в зависимости от входящего.

Вот нашел из темы про автоматику.

Подключили к РМ-ке стрелочный вольтметр. Нагрузка та же, ЛАТР. Показания РМ-ки стоят не шелохнувшись - 150. На вольтметре:
Выходное с ЛАТР    После РМ, на вольтметре
240                    103
230                    104
220                    107
210                    109
200                    110
190                    111
180                    115
170                    120

Опа, интересно, хочу свою РМ-ку проверить. Вопрос, кто шарит в электирке, стрелочный вольтметр правильно симает с РМ напряжение? Т.к. обычный мультиметр это сделать не в состоянии.

Гарик тебе то че его поверять .??рм показывает напаяжение которое держит !!+- вольт .да люди завзывайте флуд ..нет замены РМ в нашем деле .!и это не обсуждается !!этот прибор стоит у всех  и давно .!!ну не нужно выдумывать велосипед !  Хотите сэкономить ??не получится !?

Добавлено через 4мин.:

И еще добавлю .замену РМ .ищут и организовывают срачь .обычно новички ..в надежде сэкономить ..есть под рукой бабушкин латр /к стати он 8 тыс стоит /на фиг мне РМ ? Я тож страдал когда то !успокойтесь .это путь потерять время и деньги .и все равно прийдете к РМ ...

Не меряет правильно стрелочный вольтметр напряжение ни после РМ.ни после регулятора мощности простого. значения не соответствуют правде

Добавлено через 2мин.:

Синусоиды ломаются

Добавлено через 3мин.:

Нужен измеритель с шильдиком TRUE RMS И то будут показания отличаться на РМ и на приборе.,тк алгоритм вычисления напряжения совпадать не будет возможно

Не хочется ничего засирать (тему). Переберу мочалки и буду гнать на китайском диммере. Потом отпишусь

Да понятно что отпишешся .а может и нет по причине неудачи .  это колонна работает по принципу ректификации .ты где нибудь видел РК без стабилизатора ??.только вопросы по некоректной работе колонны не задавай .по качеству то ж !!эти грабли .и ты на них десятитысячный !

Многие тут стали применять готовые термостаты для упрощения работы с колонной.
По ссылке можно посмотреть как собрать такой термостат самому с помощью ардуино.
[сообщение #13165001]

рм показывает напаяжение которое держитМарт, 23 Нояб. 17, 10:58

Вот и интересно держит ли он его или плавает напруга.

Добавлено через 20мин.:

Хотя для меня сейчас это наименее интересуемый вопрос

Выставляешь на рмке значения и видишь .к примеру 150 стоит ??значит держит ..можешь р160 выставить .и посмотреть .гарик не заморачивайся !

Добавлено через 8мин.:

Андин .блин .у меня есть мастер кит ..32 точки измерения  темп ..!!!! Включает .выключает на заданную темп ..умный дом ..большой большой .в че ??ну поставлю его на откючения по заданной темп .и включение .и че колонну колбасить будит как потерпевшую без стабилизатора.т е в нутри колоны при включении бид лам.и при выключении .а к примеру вольт так 4 вверх стоп .далее в низ стоп ..получиш на выходе компрт из голов .изиков и тела !! Еще раз все новшиства и новации в другую тему .я прийду к вам в нее .с удовольствием почитаю !

Вот и интересно держит ли он его или плавает напруга.Гарик32, 23 Нояб. 17, 13:33

посмотри тут
[сообщение #13164837]

Добавлено через 4мин.:

Еще раз все новшиства и новации в другую темуМарт, 23 Нояб. 17, 13:53

никаких новшеств и новаций тут не предлагается, твоя конструкция осталась без изменений.
И почему тебя так раздражает ссылка на автоматику?  в твоей теме я ничего и не пишу, просто указал ссылку.

Причины раздражения две !поставят терморегуляторы и спрашивают почему скачит темп ..!вторая .я не буду отвечать за андурину .т к я с ней не работал .да и не собираюсь а вот за РМ я на ней огонь и воду .могу посоветовать и иметь предстваления как !.а этот узел один из важнейших который отвечает за стабильность .!ну и третье .я пишу только о том что пощупал руками !.гадать нет желания !поэтому эт другая тема !ps..!!стабилиззатор .эт не автоматика ..эт часть колонны !

Не выдержал, простите!

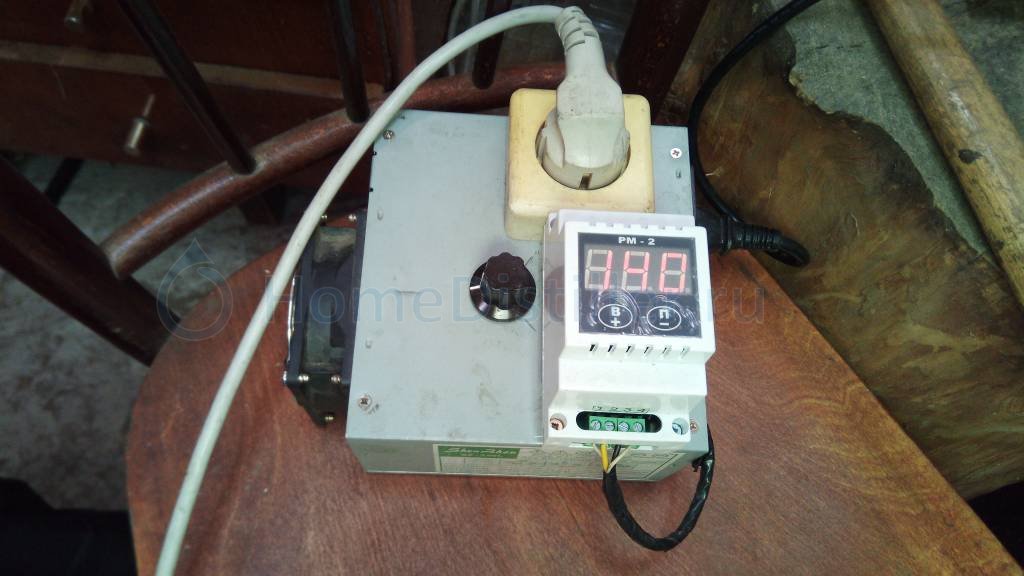

Март! Я уже раз 10 писал, что у меня стоит РМ2!!! Absent сфотографировал внутренности его, у меня точно такой-же. И триак стоит какой положено! Но где-то засада.
Пытался экспериментировать: менял напряжение, с помощью ЛАТРа, подаваемое на вход РМ2, на выходе, подключенном к ТЭНу, мерил цифровым мультиметром и стрелочным вольтметром. Так вот, что интересно, при увеличении вх. напряжения, выходное (т.е. то, которое считается стабилизированным, и, по логике, должно оставаться неизменным) незначительно, но уменьшалось, а при уменьшении, соответственно, увеличивалось. Я понимаю, что показания приборов, в данном случае, не корректны, но сомнения закрались.

Влад .тебя попросили скинуть фото Рм .!на этом пока все !не надо мерить напряжение с РМ цифорвым вольт метром .тем более мультиметром  пост 7226 !Влад ждем фото .!!по возможности колонну .а так гадать без смысла !

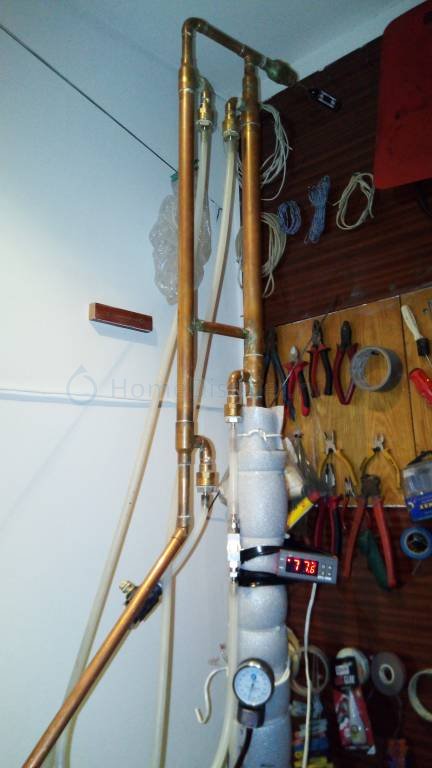

Не пойму как фото вставлять...

Добавлено через 2мин.:

Вставились!
На крутилку на блоке не смотрите, отключена.

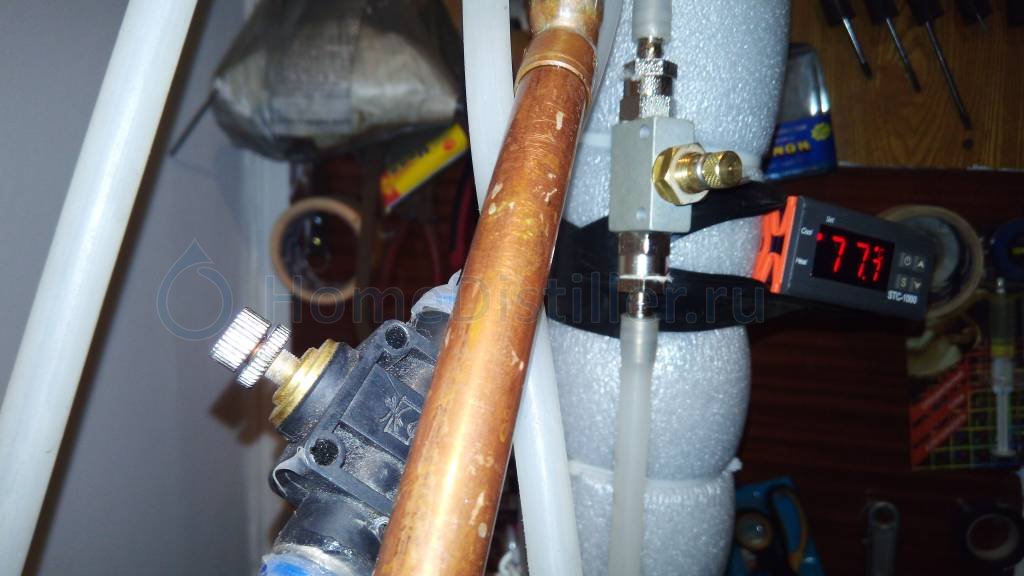

Косяков как бы не видно .на сколько см от низа .нижний терм .!давай с нова .мощность тена ..и сколько подаешь на Рм .при отборе голов ?

А до этого должны понять .что мы меряем в низу темп ФЛЕГМЫ ..меряем в низу .и эти измерения ни чем не отличаются от колонны по жидкости ..т к мы меряем не пар в верху а флегму !

У меня такой же как у Влада ! По крайней мере на внешний вид .но они все должны стабилизировать !
