БКМ -ТРУБА -42 ИЛИ УНИВЕРСАЛЬНАЯ КОЛОННА ,

Градусник 200ммПикаль, 25 Апр. 18, 21:59

0т низа царги сделай и не ломай себе голову.

ни че сложногоAbsent, 25 Апр. 18, 21:52

Absent, Серега! Мне нравится когда щуп термометра непосредственно в самой среде!

Блин, ребята! На тех агрегатах где можно делать допуски вы тратите время напрочь в пустую! Поставил термометр 20 см от низа трубы и баста. Не надо засорять эфир глупостями от насадки или от трубы? Будет 17 или 25 разницы не будет!!!😆😆😆😆😆😆😆😆

Добавлено через 0мин.:

А я завтра домой!

Добавлено через 2ч. 34мин.:

там в ней ещё снизу упо в 45 мм и набивка конусом с концентратором, то есть миллиметров 60-65 царги пустые.Пикаль, 25 Апр. 18, 21:59

Не забивай на х.. голову!

Будет 17 или 25 разницы не будет!!!VF56, 26 Апр. 18, 11:53

Будет. Чем ближе расположен датчик температуры к началу насадки (кубу), тем быстрее бутет наблюдаться рост и интенсивность изменения температуры. И те рекомендации по отслеживанию дельты, которыми мы пользуемся, будут неактуальными.
А вообще по этому вопросу имеется тема: [правильное место измерения температуры в колонне]
А в этом посте графики: [сообщение #11454687]

БудетZagAl, 26 Апр. 18, 14:34

Всеравно считаю не принципиально. У меня 20

0т низа царги сделай и не ломай себе голову.VF56, 26 Апр. 18, 04:49

А можно 180 ? Тогда я сделаю не в царге, а в трубе приваренной к крышке, от неё дальше царга, обе 35 мм внутренний. Один термометр в трубке проще, чем в каждой царге, правда их всего две пока, а вдруг захочу мини ?

Добавлено через 2мин.:

Термометр находится на высоте 200мм от низа насадки, насадка распологается до низа трубы.vprogon, 26 Апр. 18, 09:16

А где тогда УПО ? В баке ? По конструкции вряд ли...

Добавлено через 7мин.:

Извините ещё раз за дотошность,я просто привык во всём разбираться до конца, можно просто поверить, но хочется понять почему !
Особенно, когда данные разные на разных страницах....Старый, воспитали так, перевоспитываться поздно..
При постановке опытов привык, что условия опыта надо соблюдать, мелочей не бывает !Ветер в окно дунул- всё изменилось...Ну конечно не до такой степени, но всё же...

Проверьте пожалуйста свои данные, а то выходит, при длине царги 1.2 метра,набивка 1.14 метра.
Получается, для спирта-0.38 метра, для диста вообще 0.76 метра ?
Вопрос какая гипербола. Если У- температура , Х - длина царги, вопрос, где начинается почти линейная зависимость ? В конце царги ? Тогда вообще непонятен выбор 200 мм,или 380......
Если на 200 мм, непонятно 380 и 760....

Получается, для спирта-0.38 метра, для диста вообще 0.76 метра ?Пикаль, 26 Апр. 18, 21:02

Да, совершенно верно. Я ставлю как раз в точке 1/3 длины царги. Т.е. если царга 75см, то термометр на расстоянии 25см, если царга 1м, то термометр на расстоянии 33см. Грешен, для дистилляции точку не сделал - ориентируюсь на показания выше дефлегматора.

где начинается почти линейная зависимость ?Пикаль, 26 Апр. 18, 23:02

Это зависит от крепости браги или СС, мощности ТЭНа и флегмового числа. Поскольку дистиллят делается из браги, спиртуозность ее низкая, а флегмовое число должно быть небольшим, то этим и определяется величина в 2/3.
P.S. Можешь скачать PlatecalculatorRU и поиграться с этими величинами.

Ну тогда вообще сверлить царгу под термометр- грех ! Снаружи, через термопасту, под утепление.Главное понять где ?
Я такой доверчивый, всем верю, пока сам не попробую .

Хорошо, что всё могу переделать сам ( станки, сварка, руки, голова...)

А что я смотрю по этому датчику ? Только дельту ? Абсолютное значение температуры по- барабану ! Дельта по высоте разная ?
Я, пока не попробовал колонну, ну не верю, что смогу поймать пол градуса. В обычном аппарате 5-10 градусов запросто !

Один термометр в трубке прощеПикаль, 26 Апр. 18, 19:59

Пра зачем тебе по термометру в каждой царге? Гнезда в каждой и переставляй его один родимого

Добавлено через 5мин.:

Пикаль,

Проверьте пожалуйста свои данные, а то выходит, при длине царги 1.2 метра,набивка 1.14 метра.
Получается, для спирта-0.38 метра, для диста вообще 0.76 метра ?Пикаль, 26 Апр. 18, 21:02

Вить! Откуда эта чепуха у тебя? Я везде про дист пишу от 1 до 2-2.5 ну максимум 3-х мочалок. А спирт - 11 на метровую 35 трубу. Пишу что не вижу надобности на спирт более 1 метра царги.

Добавлено через 4мин.:

Пикаль, Вить! Не трахай себе и нам мозги! Сделай на любой царге от 30см до 1 м и больше 20 см и будет тебе счастье. Нех разбираться. Прими как аксиому или приказ! Все!


Добавлено через 3мин.:

Мужики! Давайте закроем тему 20 см. Март сказал люминь и ни каких гвоздей. Вместо того чтобы собрать колонну и начинать набивать руку куча вопросов которые можно разрешить в процессе.
Лучше продумали ли бы универсальность коллонны по смене или снятию замене ДЕФа и холодильника и т.п.

Вить! Не трахай себе и нам мозги! Сделай на любой царге от 30см до 1 м и больше 20 см и будет тебе счастье. Нех разбираться. Прими как аксиому или приказ! Все!VF56, 26 Апр. 18, 21:57

Есть ! "на любой царге от 30см до 1 м и больше, 20 см ".

Есть !Пикаль, 26 Апр. 18, 22:18

У меня две метровых и одна 31 см царги. Везде 20 см.

Вить! Откуда эта чепуха у тебя? Я везде про дист пишу от 1 до 2-2.5 ну максимум 3-х мочалок. А спирт - 11 на метровую 35 трубу. Пишу что не вижу надобности на спирт более 1 метра царги.VF56, 26 Апр. 18, 21:57

Это совсем не о том и не тебе, это по расположению термометра

Лучше продумали ли бы универсальность коллонны по смене или снятию замене ДЕФа и холодильника и т.п.VF56, 26 Апр. 18, 21:57

Уже. У меня две царги, могу сколько хочешь.Деф с дугой отдельно,холодильник отдельно, дальше трубка диаметром 10 мм длиной 800 ( пока не обрезал)тоже отдельно.Крышки бака тоже две, под Славянку и под царгу.
Стараюсь следовать советам.

Добавлено через 4мин.:

Есть ! "на любой царге от 30см до 1 м и больше, 20 см ".Пикаль, 26 Апр. 18, 22:18

Блин ! Придётся резьбовое соединение сверлить, и царгу, и гайку... ! Стык как раз 200 от крышки бака. Шучу конечно.

В 31 см - ой ( в метровых я не делал пока) внизу 4.5 см и 7 см сделай два отверстия и сгаружи привари две высоких гайки М8, предварительно отцентровав их по отверстиям. Это под УПО и УНО. Не надо будет больиками М8 на фумке заглушишь.

внизу 4.5 см и 7 см сделай два отверстия и сгаружи привари две высоких гайки М8, предварительно отцентровав их по отверстиям. Это под УПО и УНО. Не надо будет больиками М8 на фумке заглушишь.VF56, 26 Апр. 18, 22:29

Уже сделал, только М6, осталось приварить.

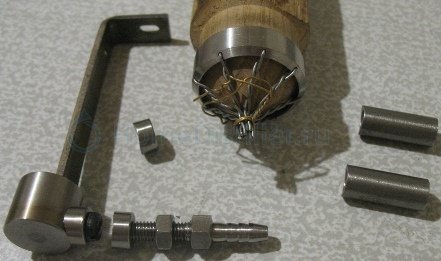

Пластина Г- технологическая, трубки справа- под термометры...

ZagAl,

представляешь себе конструкциюZagAl, 26 Апр. 18, 22:39

Саня! Я думаю, что да. Он же все равно опирается на основу Марта. Я вижу что у Вити есть хороший станочный парк и возможности по обработке. Все грамотно.

Добавлено через 5ч. 49мин.:

Я ДОМА!

ZagAl, Санька, дорогой! Спасибо!

Поправляйся !Мир, труд, май ! С днём Победы ! Ты тоже должен победить свою болезнь!
Ну, или договориться с ней...

VF56, Не кисни, если пока сам гнать не сможешь, нас будешь на путь истинный наставлять. Поправляйся давай, нефига филонить, но и режим "поправочный" не срывай от нех...й делать! Здравия и душевного равновесия.
