Бражная полунепрерывная колонна. Эксплуатация в домашних условиях. (Практическая ветка)

Кстати, этим паром можно питать ЭК. На 1кВт НБК примерно 0,3кВт пройдет в виде пара в ЭК а 0,7кВт заберет брага и образует флегму.

Отличная идея. Осталось понять, будет ли это эффективнее казимировской эпюрации.

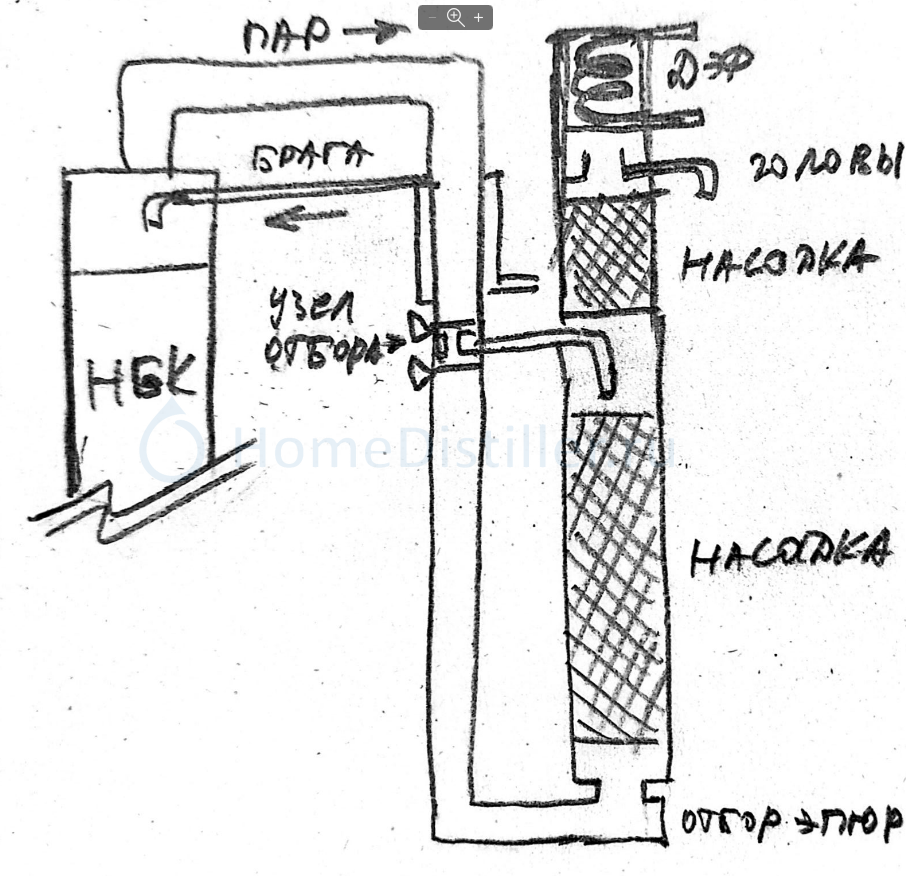

У меня будет немного другая схема

Dry Gin, конечно будет ведь только 1/3 выхода из НБК подвергается "отказимированию" на одной тарелке, когда головные примеси уменьшаются только в один к.рект раз (от 2 до 6). Но 2/3 пара пройдут полноценную эпюрацию и будут очищены практически полностью. На слабой браге пара через подогреватель будет проходить меньше - 1/4..1/5 и эффект будет больше.

dee, непонятно, зачем на нисходящей паровой трубе делать узел отбора и брагоподогрев

deen, В брагоподогревателе (БП) пар из НБК частично (на 3/4) конденсируется, нагревая брагу, этот конденсат попадает в середину эпюрационной колонны ЭК. Оставшаяся 1/4 не сконденсированного пара из НБК проходит БП и попадает в низ ЭК, где идет вверх по насадке навстречу конденсату, получается эпюрация. Отбор эпюрата в жидом виде, не нарисовал.

dee, чет заморочено слишком - деление по пару.
Всё провёл по пару, всё вверху сконденсировал....

Я правда в схеме своей введу ещё мини царгу между вводом пара и нижним теплообменником.
Чтобы дикую флегмутоже сгрести. В царгу набью рпн.

ЗЫ большую часть железа уже есть в наличии, все узлы продуманы в изготовлении, осталось всё нарезать и сварить

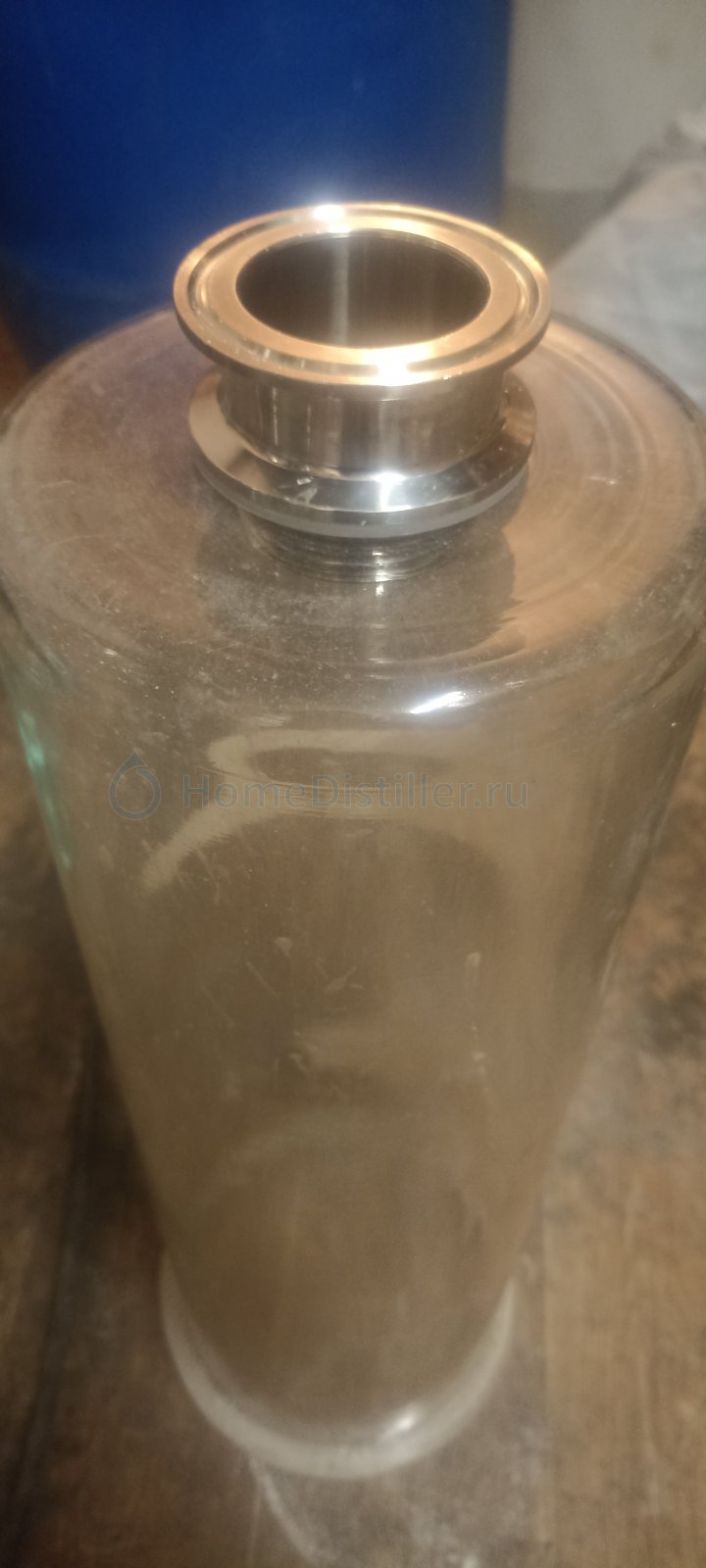

Прозрачная, кварцевая верхушка у теплообменника...

deen, без брагоподогревателя весь пар пойдет вниз ЭК, эффективность эпюрации снизится, получится уменьшение в один к.рект раз для всей массы пара.

dee, да это всё как раз понятно. По головным будет почище, в лучшем случае на порядок, а скорее раза в три. Но вот с промежуточными явно будет хуже. Они размажутся по всему эпюрационному участку. Ловить их тут негде.

Dry Gin, а промежуточные и не ловятся в ЭК, их отбирают в бок спиртовой колонне с потерями спирта. Полученное сивушное масло и сивушный спирт потом разгоняются на специальной сивушной колонне с гидроселекцией, плохо меккаода слушал

dee, поэтому и говорю, что казимировская лучше, в ней ловятся. И нижние и некоторые верхние.

Arhis, мы с Мастером общаемся,обсуждаем.Попробовал предподогреватель 6метров ф10 на ф16мм(по наружке оказалось мерил продавец).В общем по внутренней барду отработанную пустил,в противоток брагу.Барда без проблем стекала ,хватило ф8мм.Насос мой матом орал.Если раньше подавал на 6.6вольт 35л.ч браги,теперь только при 9.5в.Недостаточная проходимость.Теперь ещё одна блестяшка на полке.На сейчас скрутил из ф10мм медной трубки и ф20мм металлопласт ещё один подогреватель,так же 6метровый.Как брага будет готова,опробую.Мечтаю о 45л.ч

Мечтаю о 45л.чdruid1965, 18 Окт. 23, 18:41

Куда вы все торопитесь?))) А так-то, если на сахаре работаешь, то может проще и дешевле сделать НБК на разделённой колонне? Чем вот эти все перепитии? Вот это реально добавит скорости.

головы можно брать над предподогревомDry Gin, 18 Окт. 23, 13:46

Можно, только много их будет, скорее всего..

Добавлено через 4мин.:

На 1кВт НБК примерно 0,3кВт пройдет в виде параdee, 18 Окт. 23, 14:19

Зачем конденсировать пар с нбк? Весь его и отправлять в ЭК.

Добавлено через 2мин.:

зачем на нисходящей паровой трубе делать узел отбора и брагоподогревdeen, 18 Окт. 23, 14:51

незачем..

Добавлено через 3мин.:

весь пар пойдет вниз ЭК, эффективность эпюрации снизитсяdee, 18 Окт. 23, 15:03

почему?

Можно, только много их будет, скорее всего..Maik2407, 18 Окт. 23, 19:24

В смысле? Не понял.

Зачем конденсировать пар с нбк? Весь его и отправлять в ЭК.Maik2407, 18 Окт. 23, 19:24

Ну это отгонная схема. Чтобы сырец лился сверху в колонну и эпюрировался.

Добавлено через 3мин.:

Там есть проще вариант, чем dee нарисовал. Поделить пар диафрагмой по методу парового отбора и направить его половину в верхнюю треть эпюрационной колонны, вторую половину вниз. Типа такой вариации "трубки Меккаода". Заманчиво конечно, и несложно. Но блин, говорю же, промежуточные примеси так не вытащить.

Maik2407, спасибо.Лишних железок и сейчас хватает,ещё и другое мастерить и вникать.Не.Подожду пока,покурю в сторонке.А там видно будет. Для густых у меня пвк.Нбк да,для сахарной.

В смысле?Dry Gin, 18 Окт. 23, 19:36

При крепкой Браге, много спирта будет пролетать мимо дефа.. Если только все это сразу отправлять в брагу, в нбк.. Кольцевать..

Добавлено через 3мин.:

сырец лился сверху в колонну и эпюрировался.Dry Gin, 18 Окт. 23, 19:36

Для этого его придется греть паром, отдельно, с другого парогена...

Добавлено через 2мин.:

Поделить пар диафрагмойDry Gin, 18 Окт. 23, 19:36

Нечего там делить.. Весь пар с нбк в эк.. И все..

Добавлено через 3мин.:

промежуточные примеси так не вытащитьDry Gin, 18 Окт. 23, 19:36

Понятно... Нельзя все убрать. Но снизив головные в несколько раз, уже круто; без лишних телодвижений

При крепкой Браге, много спирта будет пролетать мимо дефа.. Если только все это сразу отправлять в брагу, в нбк.. Кольцевать..Maik2407, 18 Окт. 23, 20:25

Ну зачем ты так. Конденсатор водный выше предподогревателя. Между ним и подогревателем узел отбора с ограничителем.

Для этого его придется греть паром, отдельно, с другого парогена...Maik2407, 18 Окт. 23, 20:25

Да ладно) Он уже нагрет до Ткип. Он только что сконденсировался по остаточной схеме и доохладить его нечем. Он горячий. Так то всё это будет работать по головам нормально. Более-менее.

Нечего там делить.. Весь пар с нбк в эк.. И все..Maik2407, 18 Окт. 23, 20:25

Вниз ЭК. Да, это по схеме с казимировской колонной. dee предлагает другую схему, она тоже имеет право на жизнь. Более того, я видимо попробую обе. Вторую в паровой вариации, с делителем. Что не меняет сути. Хочу понять, что в итоге на ректе будет лучше - снять головы на порядок или снять головы в три раза и промежуточные на порядок. И этот вопрос далеко не очевиден. Головы-то отбирать дольше на ректе, и по объёму их больше. Так что надо думать и пробовать. Уже почти всё собрал.

Конденсатор водный вышеDry Gin, 18 Окт. 23, 20:40

Мы же вроде говорили о конденсации чисто бражкой? Или я попутал?
Так то, с водой, оно конечно, пофиг какая Брага, какой температура..

Добавлено через 2мин.:

Между ним и подогревателем узел отбора сDry Gin, 18 Окт. 23, 20:40

Да пофиг, эти пол тарелки, нипочем после даже метра рпн с фч высоким..

Мы же вроде говорили о конденсации чисто бражкой? Или я попутал?Maik2407, 18 Окт. 23, 20:52

Нет, всё правильно. Я просто прикидывал, где узел отбора голов ставить - под предподогревом или над. Если предподогрев пропускает, то логично поставить над.
